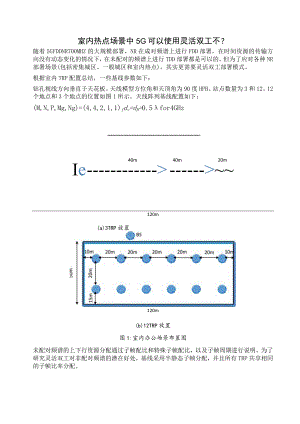

室内热点场景中5G可以使用灵活双工不？随着5GFDDNR700MHZ的大规模部署，NR在成对频谱上进行FDD部署，在时间资源的传输方向没有动态变化的情况下，在未配对的频谱上进行TDD部署都是可以的。但为了应对各种NR部署场景(包括密集城区、一般城区和室内热点)，其实更需要灵活双工部署模式。根据室内TRP配置总结，一些基线参数如下：钻孔视线方向垂直于天花板。天线模型方位角和天顶角为90度HPB。站点数量为3和12。12个地点和3个地点的位置如图1所示。天线阵列基线配置如下：(M,N,P,Mg,Ng)=(4,4,2,1,1)fdv=dH=0.5for4GHz40m40m20mIe>>120m(a)3TRP放置120m(b)12TRP放置图1:室内办公场景布置图未配对频谱的上下行资源分配通过子帧配比和特殊子帧配比，以及子帧周期进行说明。为了研究灵活双工对非配对频谱的潜在好处，基线采用半静态子帧分配，并且所有TRP共享相同的子帧比率分配。协议已同意可以使用数据包大小为O.5MB的FTP业务model3,DL/UL流量负载的比率为2:1和4:1。当DL/UL的业务比率为2:1时，基线下行子帧比率为6:4,当DL/UL的业务比率为4:1时，基线下行子帧比率为4:1。对于非成对频谱上的灵活双工，动态DL/UL子帧比率分配用于适应瞬时DL/UL业务需求。根据下表所示的假设模拟参数，通过改变系统流量负载、DL与UL的比率、静态或自适应DL/UL子帧配置来评估具有不同TRP部署的几种场景，模拟参数概述参数室内热点布局单路-Indoorfloor:(312TRPsper120mX50m)站间距40m20m基站到UE最小距离Om载波频率4GHzTDD聚合系统带宽4GHz:Upto2(X)MHz(DL+UL)仿真带宽20MHzperCCfor4GHz信道模型Below6GHz:TRP-to-UE:ITUInHTRP-to-TRP:ITUInH(h_UE=3m)UE-to-UE:A.2.1.2inTR36.843基站发射功率低于6GHz:当系统带宽高于模拟带宽时，24dBmPA随模拟带宽进行缩放。否则，24dBmUE发射功率最大23dBm基站天线配置6GHz以下：基线:(M,N,P,Mg,Ng)=(4,4,2,l,l)(dH,dV尸(0.5,0.5)基站天线配置Aev(O')=-minA£(e)=_minA(0,°)=-min6-9(YC12,SLAy,3dB)N与空,“%B卜电(。)+备(加,%s=90",5Mv=3(WBM=90。,304)基站天线高度3m基站天线增益+连接损耗5dBi基站天线倾角OdegBS接收机噪声系数Below6GHz:5dBUE天线元件OmniTX2RX2forstartpointUE天线高度1.5mUE天线增益Forbelow6GHz:FollowthemodelingofTR36.873UE接收机噪声系数Below6GHz:9dB通信模型FTPtrafficmodel3withpacketsize0.5MbytesRatioofDL/ULtraffic=2:1withDL,L)=0.25,0.125),andRatioofDL/ULtraffic=4:1)withDL,L=0.3,0.075)UE分布ForFTPtrafficmodel3:10userspermacroTRP100%indoor(3kmh)UE接收机MMSE-IRCasthebaselinereceiverBS接收机MMSE-IRCasthebaselinereceiver反馈假设现实的信道模型现实的UEassociation基于RSRP测量TransmissionmodeSU-MIMOwithrankadaptation模拟结果如表1所示。表1:仿真参数和资源分配Baseline(TraditionalTDD)FlexibleduplexDL/ULsubframeratiosemi-staticsubframeallocation ForDL:ULtrafficratio=2:1,DL/ULsubframe=6:4 ForDL:ULtrafficratio=4:1,DL/ULsubframe=4:1灵活的ULZDL子帧比率分配DL/ULcarrierbandwidth4GHz:20MHz(DL+UL)TRPNumber3or12为了评估具有灵活资源分配的灵活双工，使用用户感知吞吐量(UPT：userperceivedthroughput)作为评估指标，与LTEClMTA中相同。在灵活双工中，如图2所示，如果相邻小区在同一时频资源上使用不同的传输方向，则存在交叉链路干扰，例如TRP到TRP和UE到UE干扰。图2：跨链路干扰示意图对于一个房间内有多个TPR的室内办公场景，包括TRP到TRP和UE到UE的交叉链路干扰将严重降低灵活资源分配带来的潜在性能增益，特别是对于TPR/UE部署密集的情况。在此，考虑了一些初步的ClM方案，例如协调调度和波束赋形，以确保性能增益。这里提供了一些典型业务类型的评估结果。ULDL子帧的固定比率是基线，灵活的双工调度器可以根据即时业务无线改变其子帧方向。表1：在4GHz频谱上部署3-TRP的DL和UL性能RadioofDL/ULtrafficFeatureDL/ULsubframeratioDLRU(%)DLAverageUPT(Mbps)DLAverageUPTGainULRU(%)ULAverageUPT(Mbps)ULAverageUPTGain2:1Baseline6:426.3833.969344.63FlexibleduplexDynamic50.63+49.09%54.87+22.95%4:1Baseline4:122.2746.7411.4523.98FlexibleduplexDynamic50.95+9.01%54.50+127.26%表2:在4GHz载波上进行12-TRP部署的DL和UL性能RadioofDL/ULtrafficFeatureDL/ULsubframeratioDLRU(%)DLAverageUPT(Mbps)DLAverageUPTGainULRU(%)ULAverageUPT(Mbps)ULAverageUPTGain2:1Baseline6:431.3128.2511.1341.69FlexibleduplexDynamic42.69+51.11%48.81+17.09%4:1Baseline4:131.1237.0411.5622.96FlexibleduplexDynamic39.06+5.46%47.99+108.99%从表2和表3可以得出以下结果。具有交叉链路干扰抑制功能的灵活双工可以在4GHz非配对频谱的室内热点场景中提高DL和UL性能。初步评估结果表明，通过灵活的DL和UL传输，在室内热点场景中，它在下行链路（例如高达51%）和上行链路（例如高达127%）实现了显著的增益。
