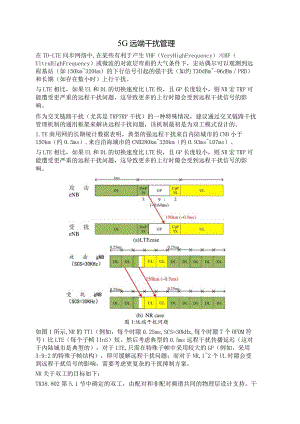

944-5G远端干扰管理.docx
5G远端干扰管理在TD-LTE同步网络中,在某些有利于产生VHF（VeryHighFrequency）>UHF（UltraHighFrequency）或微波的对流层弯曲的大气条件下，宏站偶尔可以观测到远程基站（如150km320km）的下行信号引起的强干扰（如约T30dBm-96dBmPRB）和长期（如存在数小时）上行干扰。与LTE相比，如果UL和DL的切换速度比LTE快，且GP长度较小，则NR宏TRP可能遭受更严重的远程干扰问题，这导致更多的上行时隙会受到远程干扰信号的影响。作为交叉链路干扰（尤其是TRPTRP干扰）的一种特殊情况，建议通过交叉链路干扰管理机制的通用框架来解决远程干扰问题，该机制最初是为双工模式设计的。1.TE商用网的长期统计数据表明，典型的强远程干扰来自内陆城市的CNB小于15Okm（约0.5ms）,来自沿海城市的CNB280km320km（约0.93msL07ms）。与LTE相比，如果UL和DL的切换速度比LTE快，且GP长度较小，则NR宏TRP可能遭受更严重的远程干扰问题，这导致更多的上行时隙会受到远程干扰信号的影响。(a)LTEcase图1:远端干扰问题如图1所示,NR的TTl（例如，每个时隙0.25ms,SCS=30kHz,每个时隙7个OFDM符号）比LTE（每个子帧IInS）短。然后考虑典型的0.5ms远程干扰传播延迟（这对于内陆城市是典型的），对于LTE,只需在特殊子帧中采用较大的GP（例如，采用3:9:2的特殊子帧结构），即可缓解远程干扰问题；而对于NR,12个UL时隙会受到远程干扰信号的影响，需要考虑更复杂的干扰抑制方案。NR关于双工的目标如下：TR38.802第5.1节中确定的双工，由配对和非配对频谱共同的物理层设计支持。干扰管理机制可以用于处理交叉链路干扰。在TR38.802中，捕获了许多用于交叉链路干扰(CLI：cross-linkinterference)缓解的候选方案，并为成对和非成对频谱的交叉链路干扰缓解方案寻求了一个通用框架。(a) Remote interference caseDLDLDLTRP-TRP 20m().067us) UE-UE受扰gNB室分(b) Duplexing mode case产RM乂.图2:远端干扰VS双工模式如图2所示，远程干扰情况和双工情况之间存在一些差异。例如1)干扰类别： 远程干扰情况：仅TRP-TRP干扰； 双工模式情况：TRPTRP干扰和UE-UE干扰都存在；2)典型部署场景：远程干扰情况：典型的远程宏-宏TRP,具有(半)静态和相同的UL/DL方向；双工模式情况：典型的相邻MiCro-MiCr。TRP,具有动态和不同的UL/DL方向；3)造成TRP-TRP干扰的主要原因：远程干扰情况：干扰信号来自远程宏TRP；双工模式情况：干扰信号来自相邻微TRP,它们具有即时不同的UL/DL方向；然而，对于远程干扰情况和双工模式情况，TRP-TRP干扰管理框架、干扰测量物理参考信号以及干扰缓解方案可能类似。例如1) TRP-TRP干扰管理框架：基本处理过程可能类似，即首先检测和测量干扰信号，然后缓解/避免干扰信号；2)干扰缓解方案：对于这两种情况，可以采用类似的干扰缓解方案，例如波束协调和站点内UL/DL资源分配协调。远程干扰检测RS的周期性传输图3：远程干扰管理机制示意图为了识别UL干扰是来自远程trp还是来自相邻tm，可以周期性地发送和检测专门设计的远程干扰检测RS。如图3所示，大范围的宏TRP通过操作管理和维护（OAM）配置了一组预定义的远程干扰检测RS模式，其中每个RS模式的周期可能很大（例如10.24s）。宏TRP将传输配置的RS模式，并在一些预定义的检测窗口中检测它们。如果宏TRP成功检测到一些远程干扰，它将意识到它是一个受害者TRP,然后采用一些远程干扰缓解方案。由于远程干扰检测RS可以在长时间内被发送和检测一次或多次，因此用于发送它们的通信开销和用于检测它们的处理复杂度可能较低。远程干扰检测RS设计为了减少规范开销，用于双工的相同交叉链路干扰测量RS是否可用于检测远程干扰。为了支持鲁棒的远程干扰检测，需要进一步研究远程干扰检测的序列、密度和模式。远程干扰缓解方案当宏TRP成功检测到远程干扰RS时，可采用以下选项：1）选项A：受害者TRP可能会尝试通知攻击性TRP（即干扰源），然后攻击性TRP会减少其干扰。然而，很难准确识别哪一个TRP是积极的。如果可以检测到攻击者TRP,则有必要允许与相距数百公里的TRP交换信息；2）选项B：基于gNB和gNB之间的对称干扰原则，受害者TRP可能意识到它也是攻击性TRP的干扰源。因此，受害者TRP将自行采取干扰缓解方案，以减少其对其他的潜在干扰。如果每个TRP都这样做，则可以缓解远程干扰问题。当宏TRP意识到它是远程干扰源时，它可以采用以下一些方案来减轻远程干扰：1）波束协调：攻击者TRP可以调整其波束设置（例如，通过调整向下倾斜来缩小其覆盖区域），以避免严重的远程干扰；尽管如此，这种方案可能会限制攻击TRP的覆盖面。此外，能否在垂直域灵活调整波束方向可能取决于网络中采用的天线类型。2）站点内UL/DL资源分配协调：攻击TRP可以调整其UL/DL配置，即将一些DL时隙更改为空时隙或GP时隙，以避免这种DL-UL干扰，如图4所示；受扰gNB宏站Q受扰gNB受扰gNBDLDLBlankULUL#0#1/GP#3中4(a) One RS detected宏站DLBlankBlankULUL#0/GPfGP#3#4(b) Several RS detected宏站图4:远端干扰消除模式示意图
