bl明湖施工组织设计（天选打工人）.docx

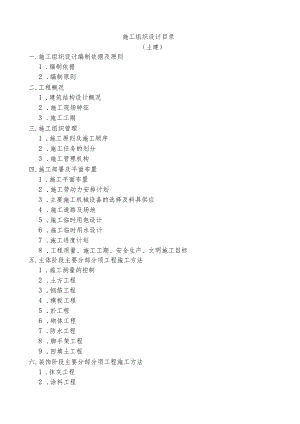

施工组织设计目录（土建）一.施工组织设计编制依据及原则1 .编制依据2 .编制原则二.工程概况1 .建筑结构设计概况2 .施工现场特征3 .施工工期三.施工组织管理1 .施工原则及施工顺序2 .施工任务的划分3 .施工管理机构四.施工部署及平面布置1 .施工平面布置2 .施工劳动力安排计划3 .主要施工机械设备的选择及料具供应4 .施工道路及场地5 .施工临时用电设计6 .施工临时用水设计7 .施工进度计划8 .工程质量、施工工期、安全生产、文明施工目标五.主体阶段主要分部分项工程施工方法1 .施工测量的控制2 .土方工程3 .钢筋工程4 .模板工程5 .於工程6 .砌体工程7 .防水工程8 .脚手架工程9 .回填土工程六.装饰阶段主要分部分项工程施工方法1 .抹灰工程2 .涂料工程3 .楼地面工程4 .油漆工程5 ,门窗工程6 .外墙外保温工程七.主要管理措施1 .工程质量保证措施2 .施工工期保证措施3 .季节性施工措施4 .成品保护措施5 .降低工程成本措施6 .配属队伍管理措施7 .新技术推广措施8 .环境保护、控制噪音的措施9 .协调改善地方民事问题的措施和方法.安全文明管理保证措施1 .安全、文明施工目标2 .安全文明管理结构的设置和职能3 .文明施工措施4 .施工安全防护措施5 .基坑周边围护6 .消防措施7 .施工现场临时用电、临时用水安全措施8 .机械设备安全管理措施9 .环境保护措施10 .卫生防疫九.“四新”技术应用十.合理化建议十一.人防工程十二.试验计划一.施工组织设计编制依据及原则1 .编制依据1.1 现场场地概况调查资料；1.2 全国机械台班定额、全国统一劳动定额、现行工程施工验收规范,建筑工程施工质量验收统一标准国家、省、市有关现行技术标准和规定，符合规定的设计文件。我公司管理、资金、劳力、机械设备情况及施工类似工程的经验。1.4本工程的建筑施工设计图纸2,编制原则2.1 确保质量：实行全面质量管理，实行项目法施工管理，采取技术、质量承包责任制，确保工程质量达到制定的质量目标；2.2 保证工期：从优化施工方案入手，利用先进的施工设备，精干的施工队伍,精心组织、科学施工，确保按时完工；2.3 3确保安全：推行安全目标责任制，制定安全保证措施，杜绝安全事故的发生，达到制定的安全目标。2.4编制施工组织设计时，坚持“高起点、高标准、严要求”的原则，贯彻执行国家、地方的各种规定、制度、标准及建设单位根据使用功能提出的使用要求。2.5保证重点、统筹安排，科学合理的安排施工计划，组织连续、均衡而紧凑的施工生产，按照施工计划完成施工任务；确保施工质量和施工安全；加强经济核算制度，贯彻增产节约方针。二.工程概况.建筑、结构设计概况1.I建筑设计概况本工程为保利大明湖C块地4#、6#、7#、9#、11#楼。位于济南市历下区明湖东路北侧、东源河东侧。4#楼建筑面积为：4570.79m2；6#楼建筑面积为：7160.93m2；7#楼建筑面积为：7073.18m2；9#楼建筑面积为：12073.5m2；11#楼建筑面积为：13216.6411L五栋住宅楼均为地上十一层、地下二层。本工程住宅楼耐火等级为二级。建筑抗震设防烈度为6度，框架及剪力墙抗震等级均为三级。建筑结构安全等级为二级。结构的设计使用年限为50年。1.2结构设计概况本工程住宅楼为钢筋混凝土异形柱框架一剪力墙结构，基础为钢筋混凝土筏板基础。地下车库基础为现浇钢筋混凝土柱下独立基础及墙下条形基础，并设地下室防水底板。1 .施工现场特征2. 1建筑物位置：本工程位于济南市历下区明湖东路北侧、东源河东侧。2.2三通一平现场“三通一平”已基本就绪，达到开工要求。2 .3工程特点：2.3. 1由于本工程的工期要求紧，工作量较大，需要的劳力较多。2.3.2 本工程所在位置周边有住宅区，为防止扰民，施工现场采取封闭式施工减少噪音2.3.3施工场地较小，各种材料进出场须合理安排，集中归类，堆放整齐，合理进料。2.3.4 项目设施齐全，安装项目较多，各专业与土建需密切配合，合理穿插施工，保证该工程施工顺利进行。3 .施工工期根据建设单位对本工程提出的工期要求，及双方合同约束，于2009年3月18日开工，2010年7月5日竣工，总工期为480天。（9#楼具体开工日期以甲方下发的开工令为准）三.施工组织管理1 .施工原则及施工顺序现考虑施工工期紧，质量要求高等特点，现场采取平面流水，本着先地下，后地上，先结构，后装修，先湿装，后干装的施工原则。结构工程施工阶段土建与安装紧密配合予留、预埋工作。并提前穿插内墙砌筑施工，钢筋碎柱、墙采用组合型钢模板，梁板施工采取竹胶板的模板工艺，校一次性浇筑，现场配备充足的周转模板，一级钢筋采取场外加工厂集中加工、制作，其余钢筋采取现场加工、制作，现场绑扎。硅采用商品於，聆垂直运输、水平运输采用HBT80型号输送泵。装饰工程施工阶段土建安装互相密切配合施工，内装饰各工种间做到互相配合，交叉作业，同时各工种间均需做好成品保护措施，达到一次成优的质量标准。2 .施工任务的划分本工程由江苏南通三建集团有限公司越秀园项目部全面负责组织施工。3 .施工管理机构3.1 该工程列为本公司的重点工程之一，为确保高速，优质，安全地完成该工程的施工任务，总公司领导选调技术素质好工作能力、责任心强的管理人员，组成施工、技术、质量、安全、财务、预算、材料、设备组织齐全的现场管理领导班子，对整个施工过程进行统一计划，统一指挥，统一管理、统一协调。现场管理机构详见下图：3.2 为优质高效地完成本工程，我公司将抽调具有丰富施工经验的管理人员,组成越秀园项目部。该工程将按项目法施工，实行项目经理负责制，以项目合同和成本控制为主要内容，以科学系统管理和先进技术为手段，行使计划、组织、指挥、协调、控制、监督六项基本职能，全面履行与业主签订的施工合同。项目经理部严格按照以IS0190012000标准体系来运作，形成以全面质量管理为中心环节，以专业管理和计算机辅助管理相结合的科学管理体制，本着科学管理、优质高速、开拓敬业的原则，以塑造精品为目标，发挥企业集团优势，对工程施工进行综合的管理、组织、协调、控制，确保本工程实现一流的工程质量，一流的施工速度，一流的施工管理，一流的文明施工。出色的实现我单位的质量方针和本工程的质量目标，实现对业主的承诺。3.3组织机构主要部门的职责项目经理部下设施工组、成本核算组、技术组三大组。其职能如下：施工组：负责建筑安装工程施工进度计划、月计划、周计划的编制，计划执行情况的检查及计划的调整；负责施工生产调度，协调分包单位施工；负责大型机械及垂直运输设备调度；负责安全生产、文明施工、临时水电、总平面管理等。控制项目施工质量，进场材料的质量；制定安全防护措施并负责检查验收；同时负责安全管理，主管工程的安全生产、安全保卫及消防工作，负责与环保、环卫、治安、市政等政府职能部门的沟通与协调。成本核算组：负责总包合同管理；分包及采购供应合同的管理；工程量统计、预决算工作；负责工程款收支的审核；负责成本核算；负责财务工作。负责工程机械配备、使用及维护保养；保证周转料具的供应、运输与保管；负责工程各类材料的确认与采购供应。技术组：负责建筑安装工程的技术管理；负责各专业、各工种之间的技术协调；解决工程中的技术问题和技术变更，负责施工组织设计和各种技术方案方案编制、对各班组进行技术交底；负责项目工程技术资料的收集与整理；负责计量、检验、试验工作。各职能负责人在项目经理的统一领导下，各行其责，互相协作，以追求建造精品，创造名牌为己任。为业主提供满意服务；为本单位创效益、争荣誉；为社会留下时代的艺术品。3. 4管理的几个重要原则3.1.1 根据施工管理的需要，坚定不移地健全机构和人员配置，对施工管理工作进行细化，加强管理的广度和深度。3.1.2 管理工作以职责细分为前提，在细分之后，各级人员据此各自展开工作并进行相互之间协作；领导也可据此对各级管理人员的职务行为进行判别考核，并协调平级之间、上下级之间的工作纠纷。3.1.3 以制度、合同为准绳，规范与分包商、供货商之间的关系，使相互调控的尺度明确而严厉，杜绝拖拉、扯皮现象。3.1.4 整个工程的管理工作以工程进度、质量、安全为核心，一切问题的考虑都围绕将工程最快最好建成进行。3.1.5 向业主、分包商提供严格按照合同承诺的管理和服务。3.1.6 严格按照施工合同，加强同业主的联系，按时向业主提交各种报告、图纸、样品和其他资料，并及时将业主指示贯彻到施工环节中去。3.1.7 在健全人员配置的基础上，加强对分包单位的控制的细度、力度，将其完全纳入我方的预设轨道，从而按时完成优质交工目标。3.1.8 4.8加强对管理者本身的管理，把对项目部各方面各级管理人员的管理当作一项单独而重要的管理工作来抓，确保管理机构本身的效率与活力。3.1.9 配置和充分应用先进的通讯、微机及软件等管理辅助工具，提高工作效率。3.5现场施工的通信联络3.5.1施工范围大，管理人员及特种作业时用对讲机进行联络。3.5.2混凝土泵采用电铃进行开泵、停泵指挥。四.施工部署及平面布置1.施工平面布置1.1 施工临时设施规划：1. 1.1规划位置详见施工总平面图。1.1. 2施工临时设施一览表详见下表用途面积三2)位置需用时间办公室、会议室180详见平面图08.12.2010.5.1管理人员宿舍170详见平面图08.12.2010.5.1工人宿舍500详见平面图08.12.2010.5.1食堂70详见平面图08.12.2010.5.1木工棚120详见平面图08.12.2009.7.1钢筋棚150详见平面图08.12.2009.7.1仓库50详见平面图08.12.2010.5.1警卫室6详见平面图08.12.2010.5.1试块养护9详见平面图08.12.2010.10.1厕所30详见平面图08.12.2010.5.1合计12852施工机械安装位置钢筋加工机械和木工机械设在工地东侧及南侧。1.3周转工具材料存放位置因本工程的施工场地比较狭窄并考虑二支施工队伍，钢筋堆放在9#楼南侧和10#楼东侧。模板设在工地东侧的场地上，且堆放整齐，避开施工道路进行堆放。1.4具体施工布置详见施工总平面布置图。2 .施工劳动力安排计划3 .主要施工机械设备的选择及料具供应。3.1 根据本工程的实际情况，选用以下机械设备。主要施工机械一览表序号机械名称数量单位功率合计功率1QTZ40塔吊538KW190KW2对焊机1100KVA100KVA3切断机25.5KWIlKW4成型机23KW6KW5电渣压力焊机250KVA100KVA6电焊机32IKVA63KVA7圆锯24KW8KW8平刨机14KW4KW9压刨机14.KW4.KW10套丝机2IKW2KW11振动机151.5KW22.5KW12硅输送泵车2100KW200KW13搅拌机115KW15KW14打夯机23KW6KW15砂浆机23KW6KW：聆输2工程彳送泵车2台十量检测、实验设备一览表序号机具名称型号规格单位数量备注1经纬仪J2台12水准仪JS-2台13温度计-20-1000C只44氧气表2.525Mpa套55乙烘表0.254.OMpa套36数字式万用表DF830只47绝缘电阻测绘仪ZC25B-448游标卡尺0-30mm把39塞尺0.021.OOmm把410水平尺2003.3材料供应:三大材中水泥、钢筋由甲方供应，负责运至现场卸车堆放于指定位置，其他地材由施工单位供货。对新型材料及特殊材料采购前，需提前征得建设单位,监理单位同意，办理有关手续后方可采购，材料差价由建设单位承担。施工工具材料计划序号名称类型数量备注1钢架管48500T包括外架子2扣件85000只按二段考虑3连接片5000片用于地下结构4模板定型组合钢模1300M2地下结构墙面6回形销100000只7竹胶板12厚5000M24 .施工道路及场地目前施工道路畅通，施工现场及生活区作硬化处理。4#楼、9#楼南侧与南区施工单位合用道路，采用机械平整场地压实后浇筑150厚C20商品硅，宽度为4米。该部分费用由南区、北区施工单位平均分摊。生活区均采用100mm厚C20商品杜，其余地下车库四周需硬化的场地，如钢筋加工场、堆放场、木工加工场等，采用80mm厚C20商品於。以能满足材料的运输，材料的堆放、加工和职工健康安全及环境管理的需要。具体布置详见施工平面图。5 .施工临时用电设计5.1 现场用电负荷计算5.1.1设备一览表施工机械设备用量一览表编号设备名称型号铭牌及技术参数台换算后容量(KW)1塔吊QTZ4051902电焊机BN-300MKWJC=65%COS=0.873513钢筋切断机XQL3L3KW264钢筋弯曲机GC-403KW266套丝机2KW247园盘锯MJ2255KW2108平刨MB1034KW149压刨4KW1410振动机HZ6351.5KW101511钢筋切割机QJ4012.2KW12.212铜灯3.5KW415.413舲输送泵HTB-60100KW220014滚筒搅拌机HJ-2002KW1215平板振动机3KW2616打夯机3KW2617砂轮机0.6KW10.618平板振动器1.511.519砂浆机HJ-2002KW2420蒸饭车24KW37221宿舍照明50KW50合计470.75.L2现场负荷计算(D不同设备换算成标准暂载率下的容量计算电焊机：PfeSeCOSa=JO.65X14X0.87=9.824KW单相用电转三相：P/=T×P1=T×9.82=17KW铺灯：P2=I.1Se=L1×3.5=3.85KW(2)除照明用电外，所有用电设备的总设备容量P=190+51+6+6+4+10+4+4÷15+2.2+15.4+200+2+6+6+0.6+1.5+4+72=599.7KW(3)用电设备组的有功、无功计算负荷塔吊查表KX=0.6,COS=0.7,tg=1.02,Pjl=0.6×190=l14KWQjl=Pji×tg=114×1.02=116.28KVA电焊机查表得：Kx=O.35cos=0.7tg=1.02Pjl=O.35×51=17.85KWQJ1=Pj×tg=17.85X1.02=18.207KVAR园盘踞、平刨、压刨、砂轮机查表得：Kx=O.3cos=0.6tg=l.33Pj2=0.3×(10+4+4+0.6)=5.58KWQj2=Pj2×tg=5.58×1.33=7.42KVAR切断机、弯曲机、套丝机、切割机查表得：Kx=O.7tg=1.08Pj3三0.7×(6+6+4+2.2)=12.74KWQj3=Pj3×tg=12.74×1.08=13.76KVAR搅拌机、砂浆机查表得:Kx=O.7cos=0.98tg=O.33Pj4=0.7×(2+4)=4.2KWQ.M=PmXtgID=4.2X0.33=1.386KVAR校输送泵查表得：Kx=O.85cos=0.85tg=O.75Pj5=0.85×200=170KWQj5=Pj5×tg=170×0.75三127.5KVAR蒸板车查表得：Kx=O.8cos=0.6tg=1.33Pj6=0.8×72=57.6KWQj6=Pj6Xtg=57.6×1.33=76.6IKVAR插入式振动机、平板振动机、打夯机、平板振动器查表得：Kx=O.6cos=0.7tg=1.08Pj7=0.6×(15+6+6+1.5)=17.IKWQj7=Pj7×tg=17.1×1.08=18.468KVAR根据要求，各用电设备组不同期出现，取不同期系数KP=KQ=O.9,得Pj动=KPEPj(I-7)=0.9×(114+17.85+5.58+12.74+4.2+170+57.6+17.1)=399.07KWQj动=KqQj(I-T)=0.9×(116.28+18.207+7.42+13.76+1.386+127.5+76.61+18.468)=379.63IKW(4)照明设备负荷计算查表得：cos=0.0.55tg=1.52Pj15.4+50=65.4KWQJ照二Pj照Xtg>=65.4XL52=99.408KVAR(5)所有用电设备的总容量:S总=J(399.07+65.4)2+(379.631+99.408)2=667.241KVA5 .3变压器的选择根据以上计算，建设单位至少提供700kvA变压器，才能满足我公司的施工要求。5.：其它线路走向、设计计算、用电措施等详见专项临时用电施工组织设计。6 .施工临时用水设计本工程只有地下车库一层，故现场临时用水主要考虑施工现场用水、施工现场生活用水、生活区生活用水。给水管道在地下车库四周设一圈，以能满足施工用水需要。用水量计算：(1)施工现场用水量按下式计算：q=KQ×K2/(8×3600)式中：K1未计的施工用水系数，取L15K2一一用水的不均衡系数，取1.5Q11台搅拌机8小时内砌筑量40凌计，本工程采用一台搅拌机。N1每n?砌体耗水量200/m3q1=l.15×40×200×1.5÷(8×3600)=0.5L/S(2)施工现场生活用水量按下式计算q2=P1N3Kt83600式中：q2施工现场生活用水量(L/S)P1施工现场高峰昼夜人数，现场方案人数为560人。N3施工现场生活用水定额，取40L/人K4施工现场生活用水不均衡系数，本工程取L3t每天工作班数t=1.5q2=560×40×1.3/(1.5×8×3600)=0.674L/S(3)生活区用水量按下式计算q3=P2N4K5243600式中：q3生活区生活用水量(L/S)P2一生活区人数，现场方案人数为100人。N4生活区昼夜全部生活用水量，取100L/人K5生活区用水不均衡系数，本工程取2q3=1001002/(243600)=0.231L/S(4)消防用水量根据国家消防安全有关规定，宜按12L/S考虑(由发包方提供，并设专门的供水管道)(5)施工现场总的用水量q=q+q2+qs=0.5+0.674+0.231=1.405L/S(6)总供水管的选择d=4q/(V1000)1/2式中d配水管直径(11)q总用水量V管网中水流速度V=LOm/Sd=4q/(V1000)1/2=(41.405/(3.141,01000)I/2=0.042m42mm(7)供水支管的选择施工现场支管最大的供水流量为LOL/S。d=4q1(V-1000)1/2式中d配水管直径(m)q1支管总用水量V管网中水流速度V=l.88mSd=4q(V1000)1/2=(40.5/(3.141.01000)1/2=0.025m25mm因此选用48的PPR管可以满足施工要求。(水管埋深不小于0.7米，以防冬季施工时水管冻裂。)7 .施工进度计划本工程计划于2009年3月18日开工，2010年7月5日竣工，总天数控制在480天内，为确保以上工期要求，须编制整个工程横道竣工计划，同时编制出结构施工阶段网络计划及月计划、周计划。做到日平衡，月调度，保证计划实施。7.1工期控制点一览表序号分项工程名称控制完成日期备注1基础结构2009.7.152主体结构2009.10.313室内回填土2009.8.154室外回填土2009.7.312外墙防水2009.7.154地面2010.5.255内墙涂料2010.5.206竣工2010.7.57.2施工工工期控制附图8 .工程质量、施工工期、安全生产、文明施工目标8.1 1工程质量确保高标准的优良工程。8.2 施工工期2009年3月18日开工，2010年7月5日竣工。总工期480天。8.3 安全生产杜绝重大人身伤亡和机械事故，月负伤频率不超过L5%。8.4 文明施工坚持文明施工，争创市级安全生产文明施工红牌工地。四.各分部分项工程的主要施工方法1.施工测量的控制为了确保工程质量，达到现行施工验收规范要求，现场的施工测量工作比较重要，所以必须认真对待，严格控制。测量的内容包括平面控制、垂直度控制。1. 1平面控制认真做好轴线标定，根据建设单位提供的总平面图中的坐标及轴线间的相互关系，得出轴线的位置。再确定本工程的轴线控制桩，轴线控制桩要便于观测保存。定位轴线的测设，根据建设单位提供的坐标，采用全站仪把各楼座的坐标点引入基坑，然后根据各楼座的轴线关系，使用经纬仪采用外引控制法施工，即依建筑物外轮廊轴线将控制线引至工程外610m不易碰压处设轴线控制桩。避免控制桩被车轮等碾压损坏，以用C20硅进行保护。根据现行建筑施工规范，建筑轴线位置位移WIOmn1。1.2标高的确定由建设单位提供的水平控制点，其绝对高程为127.614m,而4#楼、5#楼、6#楼、9#楼、10#楼、地下车库的±0.00分别为123.7m、122.7m、121.6m124.0m.123m,123.7m,利用铝合金塔尺根据图纸尺寸，得出基槽标高，筏板标高。标高每层允许偏差±5mm,施工过程中，通过精确进行垂直度控制、从而达到总体控制的目的。1. 3本工程应根据规范要求进行沉降观测，由具有相应资质的单位实施。2. 土方及锚喷支护工程（由建设单位分包）3. 钢筋工程-本工程除一级钢以外的钢筋加工、制作均在施工现场进行。钢筋进场时须严格控制钢筋的数量及质量，同时必须认真检查材料的出厂质量证明书、合格证。普通钢筋质量应符合现行国家标准钢筋混凝土用热轧带肋钢筋GB1499和钢筋混凝土用热轧光圆钢筋GB13013的规定。钢筋进场后，按规范规定和国家有关见证检测的文件作材料复试。复试合格后方可开始成型。在钢筋加工过程中如发生脆断或焊接性能不良时，钢筋停止使用，钢筋作化学分析检测。本工程基础底板抗震等级为三级，纵向受力钢筋强度实测值应满足以下要求：a、钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；b、钢筋的屈服强度实测值与强度标准值的比值不应大于1.3o当不满足以上要求时，钢筋不允许使用。3.1钢筋的储存钢筋场内存储，加工好的钢筋应根据钢筋的牌号，直接分批堆放在由实心砖砌成的高30Cnl间距2m垄上并用防雨材料加以覆盖，以避免污染生锈，严禁乱堆乱放。每堆钢筋处均严格按IS0190012000标准做好现场挂牌标识，标明该钢筋的规格、型号、工程使用部位等，以免混淆。加工成型好的钢筋应尽快使用到工程施工部位。3.2钢筋加工3.2.1 钢筋加工前先根据图纸放样配料，技术人员检查放样配料单，并检查进场的钢筋与配料单是否相符。3.2.2 纵向受力钢筋220的二级、三级钢筋采用直螺纹连接，其余的均为绑扎搭接。采用绑扎连接，板钢筋接头率不得大于25%,梁钢筋搭接接头率不得大于50%o3.2.3现场所进的盘圆钢筋使用冷拉调直，冷拉率不宜大于4%o3.2.4连接工须持有钢筋连接工上岗证，操作前先进行试连接，试验检验合格后方可进行施工连接。1.1.1 2.5在钢筋的成品加工、制作、绑扎过程中对多余材料（废料）及时做好清理工作，做到现场清洁，达到文明施工的要求。3.2.6 本工程为三级抗震结构，箍筋应做135°弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，也应不小于受力钢筋直径。弯钩平直部分长度不应小于箍筋直径的10倍，钢筋做不大于90°的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。3.2.7 钢筋加工的形状、尺寸、偏差，每工作班同一类型的钢筋、同一加工设备抽查不少于3件。钢筋加工允许偏差：受力钢筋顺长度方向全长的净尺寸±10mm；弯起钢筋的弯折位置±20mm；箍筋内净尺寸±5mm。3.3钢筋绑扎3.3.1根据设计要求，梁钢筋出现两排的时候，钢筋之间需设置垫铁，采用25钢筋，间距IOoOmn1。3.3.2 柱、墙插筋时，为避免柱、墙插筋在於浇筑时的位移，要求在上层筏板筋或梁钢筋上弹出柱墙定位控制线，根据控制线将竖筋加以校正。并采用每侧一根附加钢筋（14）与插筋点焊牢固，点焊应不损伤主筋。3.3.3 钢筋的间距控制：基础底板和现浇楼板钢筋绑扎前，先按设计间距进行划线，柱、墙采用钢筋定位卡作控制，要求底板钢筋（平台钢筋）的间距允许偏差控制在±10mm内，柱、墙、梁受力钢筋间距控制在±10mm以内。3.3.4钢筋接头的设置位置宜在构件受力较小的部位。同一纵向受力钢筋不宜设置两个或两个以上接头。接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。设置在同一构件内的连接接头宜相互错开35d（d为纵向受力钢筋的较大直径）且不小于500mrno连接接头不宜设在梁端、柱端的箍筋加密区范围内。3.3.5同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。绑扎搭接接头中钢筋的横向净距不应小于钢筋直径，且不应小于25mm。钢筋绑扎搭接接头连接区段的长度为L3h（L为搭接长度），纵向受拉钢筋搭接接头面积百分率应符合设计要求。3.3.6钢筋绑扎做到无漏扣、松动现象。对因现场施工原因而产生的钢筋松动、位移，须在钢筋隐蔽验收前修复完毕3.3.7梁筋应在模板上标出箍筋位置。柱筋、梁筋、板筋搭接部分至少绑扎三点，底板及双向受力的钢筋网须逐点绑扎，柱梁的箍筋与主筋交叉点均须绑牢，铁丝扣之间要成八字形。3.3.8在墙或板中设有预留洞时，应按照图纸进行施工，如洞口较小，主筋可从洞的一侧绕过；如洞口较大，则按图纸要求对洞口周围进行加固补强。3.3.9墙体拉结筋、过梁、圈梁等后施工部位均采用预埋钢板埋件，埋件规格：墙体200X100X6mm,构造柱为200X200X6mm。提前做好预埋件的加工，按图纸要求所需位置进行预埋。在钢筋验收以前，技术人员认真检查预埋件是否有漏放、错放。3.3.10每个分项工程施工完毕，必须由施工班组，质量检查员进行班组自检验收，符合设计及规范要求后，以书面形式通知监理、建设单位进行钢筋隐蔽验收，达到要求后及时办理隐蔽验收手续。3.3.11施工现场，严禁施工人员踩踏成品钢筋，现场挂有成品保护牌。钢筋绑扎完，及时铺设施工架板，要求纵横交错铺设，以确保钢筋的成品保护质量。3.3.12平台板上的预留洞口，必须严格按图纸要求作洞口加强筋处理。为确保施工安全，除设计要求对预留洞口上的平台筋作直通外，其余在洞口边每1.8m设1根中16钢筋立柱，采用14的钢筋上下二根分别与立柱钢筋焊接形成洞口防护栏杆。楼梯间，电梯口均按此做法设防护栏杆。3.3.13在钢筋的成品加工、制作、绑扎过程中对多余材料(废料)及时做好清理工作，做到现场清洁。达到文明施工的要求。3.3.14钢筋绑扎质量符合混凝土结构工程施工质量验收规范GB50204-2002中5.5.1条和5.5.2条的规定。3.4钢筋直螺纹连接3.4.1钢筋连接工程开始施工前及施工过程中，应对每批钢筋进行接头工艺检验，工艺检验应符合下列要求：(1)、每种规格钢筋接头试件不应少于3根。(2)、原材料抗拉强度试件不少于3根，且应取自接头试件同一根钢筋。3.4.2接头的现场检验，按检验批进行划分，同一施工条件下采用同一批材料、同等级、同型式、同规格接头，以500个为一个验收批进行验收，不足500个也作为一个验收批。3.4.3用扭力扳手根据下列规定的拧紧力矩值：直径22的钢筋为200Nm,直径25的钢筋为250Nmo抽查接头的施工原则：梁类构件为接头数的15%,每批抽验3个接头，抽查接头应全部合格，如有一个接头不合格，则该检验批应全部抽检。3.4.4现场抽取试件后，原接头位置钢筋允许使用同等规格的钢筋进行搭接。3.5钢筋保护层厚度的控制混凝土结构工程施工质量验收规范GB50204-2002附录E要求对钢筋的保护层进行结构实体检验，为确保钢筋保护层厚度符合规范要求，采取以下控制措施：3.5.1为确保筏板基础底板上、下层钢筋间的有效位置，须在上、下层钢筋间设置钢筋马凳。采用中16100OnmI梅花状布置，做法尺寸：/250/250胃注：马登的高度根据板厚而定3.5.2为了控制挡土墙的截面尺寸，及保护层厚度，挡土墙部位使用12钢筋限位，间距为600,梅花型布置，做法如图。12水干筋直径水平筋直径3.5.3保护层垫块设置：基础梁、基础底板：40mm,挡土墙25mm,顶梁：25mm,柱：30mm,顶板15mm,柱中箍筋和构造钢筋保护层15mmo纵向受力钢筋保护层的允许偏差，梁类构件+1OmnI-7mm,板类构件+8mm-5m,1.1.1 5.4钢筋保护层制作：采用1：2水泥砂浆制作，设置间距80Omln正方形设置，同时注意在砂墙下及地梁下须设双排垫块，宽度同墙或梁宽，长度方向间距600mm,以确保垫块具有足够的承受力，不易被损坏。柱、舲墙优先采用塑料定位卡，80Cm梅花状布置，平台板垫块设置间距不大于IOoOmn1,即可满足要求。3.5.5 为保证楼板上层钢筋间的有效位置，设置钢筋马凳的做法如下：500500IKKK采用中12贯通筋焊成马凳，凳脚间距500mm。在双层平台筋时，顺长跨度方向设置每100Omnl宽1根通长马凳。从而确保平台筋不易被踩坏，确保工程质量。3.5.6 施工现场，严禁施工人员踩踏成品钢筋，现场挂有成品保护牌。钢筋绑扎完及时铺设施工架板，架板放置在用25钢筋制作的长600mm高500mm的钢筋马凳上，要求纵横交错铺设，以确保钢筋的成品保护质量。混凝土浇筑时,派专人调整钢筋。4.模板工程1 .1模板的设计及确定本工程结构类型为剪力墙结构，现根据该工程的结构特点，确定模板方案:基础筏板的外围采用砖胎膜；基础梁及地下室内外剪力墙、顶板采用竹胶板；剪力墙及现浇楼板采取墙板与顶板一起支模的整支整浇方法。4 .2模板设计使用说明：根据本方案设计后，结构舲可达到清水墙效果，表面平整光滑、颜色一致、阴阳角方正、顺直、无漏浆现象，省去原有的抹灰层做法，避免了以往抹灰的空鼓现象，并缩短施工周期。本方案的设计主要根据现行建筑施工规范大全、建筑结构静力计算手册材料力学。4.3模板的设计原则本工程剪力墙模板：采用12厚竹胶板50mmX：100nIm木方配制成大模板。根据墙的平面尺寸确定模板的配板组合，计算模板块数和需镶拼木模的面积。竖向加固采用48钢管间距为200mm,横向加固采用48钢管二根，采用中12对拉螺栓加固，间距为30OnlmX50Onln1。（剪力墙厚度230Omm的对拉螺栓为14,挡土墙及人防剪力墙对拉螺栓中间加焊60X60X3m厚止水钢板）框架梁模板：采用12厚竹胶板50mmXlOOrn木方配制成梁帮，梁底模板，规格尺寸要精确，梁上口用钢筋支撑以保证梁上口宽度，梁下部支撑采用钢管脚手架立杆间距为600mm,步距1200mm,设水平拉杆和斜拉杆。碎楼板模板：支撑采用满堂钢管脚手架，纵横间距为800,主龙骨为钢管，间距为80Onmb次龙骨为50mmXlOOmm木方，间距为200mm,上铺设12厚竹胶板，用钉子钉牢。设水平拉杆和斜拉杆。4. 4施工要点本工程模板方案，剪力墙采取大模板施工方案，竹胶板、木龙骨，用整张制成大模板，拼缝少，不易漏浆。根据需要配置规格，拼缝处贴海绵条。墙、梁模板施工，在钢筋未绑扎之前，必须根据图纸尺寸平面放线，墙、梁的位置，经检查无误后，方可以绑扎钢筋，绑扎完钢筋并按要求绑扎保护层垫块，钢筋经检查合格后，安装墙模。加固校正垂直度、检查是否位移，在模板下口设清扫口。墙校正垂直利用满堂脚手架来固定，垂直支撑纵横设剪刀撑。5. 5模板拆除对竖向结构在校浇筑后，待其自身强度能够保证构件不变形，不缺棱掉角时方可拆除。结构部位拆模时，应通过同条件养护的校试件强度的试验结果，结合结构尺寸和支撑间距验算来确定。模板拆除后，应随即进行修整及清理，然后集中堆放以便周转使用。6. 6模板系统验算a）模板及支架自重标准值（楼板、框架梁采用竹胶模板及木方次龙骨）取Fl=O.4KNm2新浇舲自重标准值：取F2=24.00KNm3钢筋自重标准值：楼板取F3=l.lKNm3框架梁：取F3=1.5KNm3施工荷载：取F4=2.5KNm2振捣碎产生荷载标准值：水平模板取F5=2.0KNm2垂直模板取F4=2.OKNm2新浇筑碑对模板侧面的压力标准值：F=O.22rct012vz2F'=VrcH其中：晨一混凝土的密度，取为24KNm3to-新浇筑於的初凝时间(h),to=5(h)Bi外加剂修正系数，因采用泵送舲故取为1
