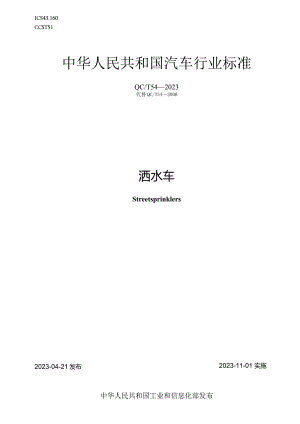

ICS43.160CCST51中华人民共和国汽车行业标准QC/T542023代替QC/T542006洒水车2023-11-01 实施Streetsprinklers2023-04-21发布中华人民共和国工业和信息化部发布中华人觥和国工三信息化部公告2023年第7号工业和信息化部批准工业用乙二胺四乙酸等586项行业标准（见附件1）。其中，化工行业32项、石化行业13项、黑色冶金行业9项、有色金属行业51项、机械行业71项、汽车行业43项、船舶行业8项、轻工行业141项、纺织行业35项、包装行业2项、电子行业16项、通信行业165项。批准水处理剂混凝性能的评价方法等53项行业标准外文版（见附件2）。其中，化工行业16项、有色金属行业4项、稀土行业3项、建材行业8项、机械行业7项、轻工行业2项、纺织行业3项、通信行业10项。现予公布。以上化工行业标准（含外文版）由化学工业出版社出版，石化行业标准由中国石化出版社出版，黑色冶金行业标准、有色金属行业标准（含外文版）及稀土行业标准外文版由冶金工业出版社出版，建材行业标准外文版由中国建材工业出版社出版，机械行业标准（含外文版）由机械工业出版社出版，汽车行业标准及包装行业标准由北京科学技术出版社出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版，轻工行业标准（含外文版）由中国轻工业出版社出版，纺织行业标准（含外文版）由中国纺织出版社出版，电子行业标准由中国电子技术标准化研究院组织出版，通信行业标准（含外文版）由人民邮电出版社出版，通信行业工程建设标准由北京邮电大学出版社出版。附件：43项汽车行业标准编号、标准名称和实施日期中华人民共和国工业和信息化部二。二三年四月二十一日附件:43项汽车行业标准编号、标准名称和实施日期序号标准编号标准名称被代替标准编号实施日期1770C/T11802023配电车2023-11-01178QC/T11812023汽车空调套管式回热换热器2023-11-01179QC/T11822023汽车空调铝合金板式换热器2023-11-01180QC/T11832023汽车空气动力学术语和定义2023-11-011810C/T11842023汽车零部件再制造产品技术规范装饰用保险杠2023-11-01182QC/T11852023汽车零部件再制造热喷涂修复工艺规范2023-11-01183QC/T11862023汽车零部件再制造产品技术规范涡轮增压器2023-11-011840C/T11872023汽车安全带试验用假人2023-11-01185QC/T11882023汽车零部件再制造产品技术规范铝合金车身覆盖件2023-11-01186QC/T5562023汽车制动器温度测量方法及热电偶安装要求0C/T55619992023-11-01187QC/T11892023乘用车用保险杠2023-11-01188QC/T542023洒水车QC/T5420062023-11-01189QC/T8492023舞台车QC/T84920112023-11-01190OC/T4572023救护车0C/T45720132023-11-01191OC/T9572023洗扫车0C/T95720132023-11-01192OC/T8482023拉臂式自装卸装置QC/T84820112023-11-01193QC/T7392023油田专用车辆通用技术条件QC/T73920052023-11-01194QC/T9112023电源车QC/T91120132023-11-01195QC/T10102023汽车离合器助力器QC/T101020152023-11-011960C/T11902023汽车离合器分泵2023-11-01197QC/T10112023汽车离合器总泵QC/T101120152023-11-01198OC/T11912023乘用车转向器齿条2023-11-01序号标准编号标准名称被代替标准编号实施日期199QC/T2672023汽车切削加工零件未注公差尺寸的极限偏差QC/T26719992023-11-01200QC/T2682023汽车冷冲压加工零件未注公差尺寸的极限偏差QC/T26819992023-11-01201QC/T2692023汽车铸造零件未注公差尺寸的极限偏差QC/T26919992023-11-01202QC/T2702023汽车用立式锻压钢质模锻件未注公差尺寸的极限偏差QC/T27019992023-11-01203QC/T290172023汽车模制塑料零件未注公差尺寸的极限偏差QC/T2901719912023-11-01204QC/T290872023汽车焊接加工零件未注公差尺寸的极限偏差QC/T2908719922023-11-01205QC/T7142023汽车车身金属覆盖件几何公差QC/T71420042023-11-01206QC/T2652023汽车零部件编号规则QC/T26520042023-11-01207QC/T11922023汽车用环境光传感器2023-11-012080C/T290902023汽车用刮水电动机0C/T2909019922023-11-012090C/T1067.42023汽车电线束和电气设备用连接器第4部分：设备连接器（插头）的型式和尺寸2023-11-01210QC/T1067.52023汽车电线束和电气设备用连接器第5部分：设备连接器（插座）的型式和尺寸2023-11-012110C/T11932023汽车天线放大器2023-11-01212QC/T11942023汽车雨量传感器2023-11-01213QC/T11952023汽车用空气流量传感器2023-11-01214QC/T11962023车载冰箱2023-11-01215QC/T8202023汽车、摩托车仪表用步进电机QC/T82020092023-11-01216QC/T6562023汽车空调用空气调节装置总成0C/T65620002023-11-01217OC/T6652023汽车空调充注阀0C/T66520002023-11-01218QC/T552023汽车座椅舒适性试验方法QC/T5519932023-11-012190C/T11972023汽车气压制动系统用冷凝器性能要求及台架试验方法2023-11-01目次前言II1范围12规范性引用文件13术语和定义14 要求25 试验方法46检验规则67标志、使用说明书88随车文件、运输和贮存8附录A（规范性）故隙分类和统计9前言本文件按照GBT1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件代替QC/T542006洒水车，与QC/T542006洒水车相比，除编辑性修改外主要技术变化如下：一增加了冲洗宽度、洒水宽度、远程水炮射程和作业平台的术语和定义（见3.2、3.3、3.5、3.7）;更改了水罐（箱）容积、洒水量、吸水深度的术语和定义（见3.1、3.4、3.6,2006版3.1、3.3、 3.2）;删除了洒水车的作业功能要求（2006年版的4.1.3）;一更改了洒水车的基本参数表（见表1,2006年版的表1）;一更改了洒水车的冲洗性能要求（见表1,2006年版的4.1.5）; 更改了吸水深度要求（见4.1.7,2006年版的表1）; 更改了作业速度要求（见4.1.8,2006年版的表1）; 删除了洒水半挂车的相关要求（2006年版的4.1.12）;增加了作业标志灯的要求（见4.2.3）;一一增加了安全警示标识的要求（见4.2.4）; 增加了纯电动洒水车要求（见4.2.5）;增加了作业噪声要求（见4.3.2）;一一更改了水罐（箱）要求（见4.4.1,2006年版的4.2）; 更改了水路系统要求（见4.4.2,2006年版的4.3）;一一增加了作业平台要求（见4.4.3）;增加了电气、气动系统要求（见4.4.4）;增加了纯电动洒水车试验方法（见5.2）; 更改了试验准备（见5.3.1,2006年版的5.1）; 更改了冲洗宽度测量方法（见5.3.3,2006年版的5.10）;一一更改了洒水宽度试验方法（见5.3.4,2006年版的5.8）;一更改了洒水量试验（见5.3.5,2006年版的5.9）;更改了远程水炮射程测量试验（见5.3.6,2006年版的5.11）;增加了作业噪声试验（见5.3.9）;一更改了水路系统密封性试验（见5.3.11,2006年版的5.14）;一一增加了气动系统密封性试验（见5.3.12）;更改了检验规则（见第6章，2006年版的第6章）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由全国汽车标准化技术委员会（SAC/TC114）提出并归口。Il本文件起草单位：长沙中联重科环境产业有限公司、福建龙马环卫装备股份有限公司、徐州徐工环境技术有限公司、烟台海德专用汽车有限公司、汉阳专用汽车研究所、青岛中汽特种汽车有限公司、江苏悦达专用车有限公司、武汉市政环卫机械有限公司、唐山亚特专用汽车有限公司、中汽研汽车检验中心（武汉）有限公司。本文件主要起草人：彭玲、黄秋芳、许武刚、宋浩民、陈韬、张世功、陈军、尚培珍、田明晖、孟升、冯会健、王燕、黄荣明、郭志娟、孙国明、郑招强、李婷、颜祯。本文件及其所代替标准的历次版本发布情况为： 1993年首次发布为QC/T541993,QC/T291141993;第一次修订为QC/T542006:本次为第二次修订。III洒水车1范围本文件规定了洒水车的要求、试验方法、检验规则、标志、使用说明书、随车文件、运输和贮存。本文件适用于采用定型二类汽车底盘改装的洒水车，洒水半挂车参照执行。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB1495汽车加速行驶车外噪声限值及测量方法GBl589汽车、挂车及汽车列车外廓尺寸、轴荷及质量限值GB7258机动车运行安全技术条件GB/T7932气动对系统及其元件的一般规则和安全要求GB/T9969工业产品使用说明书总则GB139542009警车、消防车、救护车、工程救险车标志灯具GB/T17350专用汽车和专用挂车术语、代号和编制方法GB/T18411机动车产品标牌GB/T31012环卫车辆设备用图形符号JB/T5943工程机械焊接件通用技术条件QC/T252专用汽车定型试验规程QC/T484汽车油漆涂层QC/T625汽车用涂镀层和化学处理层QC/T1087纯电动城市环卫车技术条件3术语和定义GB/T17350界定的以及下列术语和定义适用于本文件。3.1水罐（箱）容积tankcapacity常温状态下，水罐（箱）所能容纳水的最大体积。3.2冲洗宽度widthofwaterflushing洒水车水泵处于额定转速，直线行驶、单程路面冲洗作业时，所形成的连续水印的两边之间的宽度。3.3洒水宽度widthofwatersprinkling洒水车水泵处于额定转速，直线行驶、单程路面洒水作业时，所形成的连续水印的两边之间的宽度。3.4洒水volumeofwatersprinkling洒水车水泵处于额定转速，直线行驶、单程路面洒水作业时，单位面积喷洒的水量。3.5远程水炮射程watercannonrange洒水车水泵处于额定转速进行远程水炮作业，水落点与水炮喷嘴口之间的最大水平距离。3.6吸水深度suctiondepth洒水车正常抽吸作业时，洒水车车轮所压水平地面到被吸介质液面的最大垂直距离。3.7作业平台workplatform用于操作人员作业的平台。4要求4.1 一般要求4.1.1 洒水车外表面应光洁平整，外露黑色金属表面应进行防锈处理，采用油漆涂层处理时应符合QC/T484的规定，采用涂镀层和化学处理层时应符合QC/T625的规定。4.1.2 焊接质量应符合JB/T5943的规定。4.1.3 洒水车的各联接件、紧固件连接可靠，不得松脱。4.1.4 油路、气路、水路及电路等管线夹持牢固，管路不应与运动部件发生磨擦或干涉，同时与发动机高温零件保持安全距离。4.1.5 操作按钮或手柄处应有直观的作业标识，各操作标识、安全标识应清晰、完整，并固定在相应明显部位。4.1.6 洒水车的基本参数应符合表1的规定。表1基本参数表序号项目名称基本参数水罐（箱）容枳5m3水罐（箱）容积25m21冲洗宽度/m122242洒水宽度/mN85:143洒水量/（"H?）>0.10.154水炮射程/m2202304.1.7 具有自吸功能的洒水车，其吸水深度不应小于4m。4.1.8 1.8洒水车作业速度宜为5kmh20km/h。4.1.9洒水作业时，喷嘴喷出的水是均匀的扇形面，不应出现条状或水流。4.1.10洒水车的作业可靠性试验时间为150h,首次故障前作业时间不应小于100h,平均无故障时间不应小于50h,可靠度不应小于94国。4.2安全要求4.2.1洒水车安全要求应符合GB7258的相关规定。4.2.2洒水车外廓尺寸、轴荷及质量限值应符合GB1589的规定。1.1.3 洒水车应在车辆后部或顶部安装作业状态指示灯具，指示灯具应符合下列要求：a）在作业状态下闪烁；b）灯光颜色为黄色，其色品坐标应符合GB13954-2009中5.6的要求；c）发光强度应符合GB139542009中5.7规定的二级发光强度要求；d）灯具数量不超过4个。1.1.4 安全警示标识清晰、完整，并固定在相应明显部位。1.1.5 纯电动洒水车应符合QC/T1087的规定。4.3 环保要求4.3.1 1洒水车加速行驶车外噪声应符合GB1495的规定。4.3.2 洒水车作业噪声应不大于85dB（八）。4.3.3 作业燃油消耗量应符合产品设计要求。4.4 专用装置4.4.1 水罐（箱）4. 4.1.1水罐（箱）应无渗漏，容积大于3m3的水罐（箱）内部应设置防波装置。4.4. 1.2水罐（箱）应设置人孔，人孔尺寸在任一方向不得小于500mm。人孔附近应设置扶手或扶梯，孔盖应能密封及锁紧，罐（箱）体顶部两侧应设置安全护栏。4.5. 1.3水罐（箱）应设置溢流装置、液位显示装置，宜设置低水位报警装置。4.4.1.4水罐（箱）内表面应进行防腐蚀处理或采用防腐材质。4.4.2水路系统4.4.2.1水路系统应无渗漏，且应设置放水装置。4.4.2.2管道、阀门安装牢固，密封良好，无渗漏。4.4.2.3 水泵运转平稳、无异响。4.4.2.4 泵体最低处应设置放水阀或放水螺塞。4.4.2.5 水泵进水口应有过滤装置，过滤装置应方便清洗。4.4.3作业平台4.4.3.1作业平台应具有防滑措施。4.4.3.2作业平台应设置安全防护装置，安全防护装置锁止可靠。4.4.4电气、气动系统4.4.4.1电控开关动作应灵敏可靠、回位正常，各灯具及仪表应工作正常。4. 4.4.2气动系统应符合GB/T7932的规定，在额定压力下保持5min,压力下降不应超过0.05MPaC5试验方法5.1外观、装配及焊接质量试验焊接质量按JB/T5943的规定进行试验，油漆涂层质量按QC/T484的规定进行试验，涂镀层和化学处理层按QC/T625的规定进行试验，目视进行其他外观装配质量检查。5. 2电动汽车性能试验纯电动洒水车的电动汽车相关性能试验按QC/T1087的规定进行。5.3专用性能试验5. 3.1试验准备5. 3.1.1试验样车结构完整、装备整齐、符合产品图样设计要求。5.3. 1.2试验样车的各项动作、性能调试合格，并按该车的相关文件规定完成磨合期，工作机构的磨合作业不少于20个循环。每个循环包括路面冲洗、泗水、远程水炮作业等。5.4. 1.3流量计的精度为1%。5.3.1.4汽车衡或车轮负荷仪的精度为0.5%o5.3.2水罐（箱）容积测量向水罐（箱）内加注清洁水至溢流，分别称出加水前后洒水车的质量，按式（1）计算水罐（箱）的容积。式中：V水罐（箱）容积，单位为立方米（m3）；Mp一水罐（箱）内加水至溢流时的整车质量，单位为千克（kg）;M0加水前洒水车的整备质量，单位为千克（kg）;P水的密度，P=IXIO3千克每立方米（kgm3）.5.3.3冲洗宽度测量洒水车直线行驶，水泵在额定转速下进行路面冲洗作业。在100m的稳定作业行驶距离内均匀设置6处测量点（见图1）,测量冲洗水印两侧边界的垂直距离。往返各测1次，取12处测量点的算术平均值，即为冲洗宽度。5.3.4洒水宽度测量洒水车直线行驶，其水泵在额定转速下进行洒水作业。在100m的作业行驶距离内均匀设置6处测量点（见图1）,测量洒水水印两侧边界的垂直距离。往返各测1次，取12处测量点的算术平均值，即为洒水宽度。同时观察喷嘴喷出的水是否为均匀的扇形面，是否出现条状或水流现象。5.3.5洒水量测量启动洒水车使水泵在额定转速下进行洒水作业100m,采用流量计或其他设备测量洒出的总水量，按式（2）计算洒水量，测量3次，取平均值。ooo×Gq=（2）8x100式中：g洒水量，单位为升每平方米（Lm2）;C_洒出的总水量，单位为立方米（m取B洒水宽度，单位为米（m）。5. 3.6水炮射程测量将洒水车停稳在宽阔、平坦的场地上，启动洒水车使水泵在额定转速下进行水炮作业，测量远程水炮水落点与喷嘴口之间的最大水平距离，测量3次，取算术平均值。6. 3.7吸水深度测量试验场地应平整、坚实、坡度小于1%。水池的容积应保证试验过程中水面高度变化小于50mm,水池水面距水泵吸水口的垂直距离应符合设计值。洒水车处于停驶状态，其水泵在额定转速下进行自吸性能试验，测量轮胎所在地面至引水面的垂直距离。5.3.8洒水作业燃油消耗量测量洒水车装满水，启动洒水车使水泵在额定转速下进行行驶洒水作业5min,用油耗仪测量燃油消耗量，按式（3）计算单位时间内的燃油消耗量。试验3次，取算术平均值。6=6OXf（3）式中：P单位时间内燃油消耗量，单位为升每小时（Lh）;j单次试验时间内的燃油消耗量，单位为升（L）;t单次试验时间，单位为分钟（min）。5.3.9作业噪声试验测量场地应平坦、空旷，在以测量场地中心为基点、半径25m的范围内应没有大的声反射物，背景噪声至少应比被测车辆的作业噪声低10dB（八）oA、B两点各距试验车辆中轴线7.5m,距地面高度1.2m。洒水车直线行驶，水泵在额定转速下进行洒水作业，在作业区间内用声级计“慢”档测量A计权声级，按图2的要求同时测量A、B两点的作业噪声值。读取洒水车作业过程中声级计测量的最大读数，试验3次，相同点测量结果之差不应大于2dB（八）,取算术平均值。B-i乍辆行驶方向注：A,B两点距地高l.2mk辆中轴徨/ISN图2测量位置示意图5. 3.10水罐（箱）密封性试验水罐（箱）内加满水，保持60min,检查有无渗漏。5.3. 11水路系统密封性试验水罐（箱）加满水，水泵在额定转速下运行5min,观察水泵运行是否正常、有无异响，水罐（箱）、水管、接头及各连接处有无渗漏水现象。5.4. 12气动系统密封性试验发动机处于停机状态，气动系统在系统工作压力下保压5min,观察压力下降是否超过0.05MPa。5.5. 13作业可靠性试验在城市道路或公路上，洒水车以规定的作业速度进行作业，各工作装置处于额定工作状态，按附录A对出现的故障进行分类和统计。按式（4）计算可靠度。R=IXloo%（4）工+5式中：R可靠度，%;T作业时间，单位为小时（h）;T修复故障的时间总和（不含规定的保养时间），单位为小时（h）o平均无故障作业时间按式（5）计算。式中：TKF平均无故障作业时间，单位为小时（h）;n当量故障次数，当量故障次数计算按附录A第A3条计算，当nvl时，TmP按15Oh计算。6检验规则6. 1检验项目洒水车的检验分为出厂检验和型式检验，其检验项目见表2。表2检验项目序号检验项目检验依据检验方法出厂检验型式检验1外观质量4.1.15.12焊接质量4.1.25.13装配质量4.1.3-4.1.45.14标志标识4.1.5目视检查5专用性能4.1.64.1.95.3.35.3.7-6作业可靠性4.1.105.3.137安全要求运行安全要求4.2.1按GB7258的规定进行8外廓尺寸、轴荷及质量限值4.2.2按GB1589的规定进行9作业状态指示灯4.2.3按GB13954的规定进行-10安全警示标识4.2.4目视检查11纯电动洒水车要求4.2.55.212环保要求作业燃油消耗量4.3.15.3.813作业噪声4.3.25.3.914专用装置水罐（箱）4.4.15.3.1015水路系统4.4.25.3.1116作业平台4.4.3目视检查17电气、气动系统4.4.45.3.12注：“”为检验项目，“一”为非检验项目。6. 2出厂检验生产企业应按表2规定的项目对每辆洒水车进行出厂检验，检验合格并附有产品质量合格证后方可出厂。7. 3型式检验8. 3.1凡属下列情况之一的，应进行型式检验：a）新产品或老产品转厂生产试制定型时：b）产品停产3年后，恢复生产时；c）正式生产后，如结构、材料、工艺有较大改变，可能影响产品质量及性能时；d）出厂检验与定型检验有重大差异时。6.3.2型式检验时，如属于6.3.1中a）、b）等情况，应按第4章的内容和国家、行业有关规定进行检验；如属于6.3.1中c）、d）两种情况，可仅对受影响项目进行检验。7标志、使用说明书7.1 标志洒水车应在明显部位固定产品标牌，标牌的固定、位置及型式应符合GB/T18411的规定，标牌的内容应符合GB7258的规定。7.2 使用说明书使用说明书的编写应符合GB/T9969和GB7258的规定；使用说明书中，功能和动作符号应符合GB/T31012的规定，其内容应包括以下部分：a）产品型号、名称；b）生产企业名称、详细地址：c）产品的主要用途和适用范围：d）技术特征；e）结构特征和工作原理；f）使用与操作；g）维护与保养；h）故障分析与排除。8随车文件、运输和贮存8.1 随车文件洒水车随车文件应包括但不限于以下内容：a）产品合格证和底盘合格证；b）使用说明书；c）随车备件和附件清单。8.2 运输洒水车在铁路、公路或水路运输时，应以自驶或拖曳的方式上下车（船），若使用吊装方式装卸，需要专用吊具，防止损伤产品。8.3 贮存洒水车长期贮存时，应冲洗干净，切断电源，锁闭车门、窗，并应停放在干燥通风处的场地。存放期间及存放场地应采取和具备防水、防火、防冻和防锈蚀等措施及设备，并按产品说明书的规定进行定期检查。附录A（规范性）故障分类和统计A.1故障分类根据洒水车的故障性质和造成的危害程度分为一类故隙、二类故障、三类故隙和四类故障，其内容见表A.1。表A.1故障分类故障类别划分原则危害系数e一类故障涉及人身安全，可能导致人身死亡，引起主要总成报废，造成重大经济损失，不符合制动、排放、噪声等法规要求8二类故障导致专用功能失效，造成主要零部件损坏，且不能用随车工具和易损备件在短时间（约30Inin）内修复3三类故障造成专用性能下降，但不会导致主要零部件损坏，并可用随车工具和易损备件或价值很低的零件在短时间（30min）内修复1四类故障不影响正常使用，亦不需要更换零部件，可用随车工具在短时间（5min）内轻易排除0.1.2故障统计A.2.1同一机构同时发生的故障只作为1次故障，其故障类别按严重者确定。,2.2在排除故障期间所发生的同一部件的另一故障，与正在排除的故障一起被认为是1次故障,不单独统计，但应以其中最严重的一类故障来确定。A.2.3由于事故（不是该洒水车本身质量问题所引起的）而发生的故障不作为洒水车故障处理，但应做详细记录。A.2.4在试验期间不必停车或稍加处理（如非主要部件紧固件松动等）即可排除的故障，不作故障处理。A.2.5按例行保养制度更换易损件及正常保养，不作故障处理。.3当量故障次数计算当量故障次数是指可靠性试验过程中根据洒水车所发生的各类故障数经危害系数加权以后之和按式（A.1）统计。=w（A.D三式中：n当量故障次数；n,一一第j类故障数；£；第j类故障危害系数。
