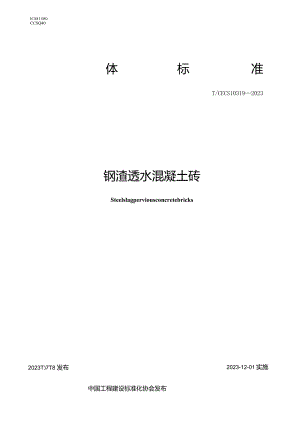

ICS81.080CCSQ40体标准T/CECS103192023钢渣透水混凝土砖Steelslagperviousconcretebricks2023T)7T8 发布2023-12-01实施中国工程建设标准化协会发布中国标准出版社出版目次前言I1范围12规范性引用文件13术语和定义14分类与标记25材料36 要求47 试验方法78 检验规则119产品合格证、运输及贮存12附录A（规范性）防堵性能测试方法13附录B（规范性）净化性能测试方法15本文件按照GB/TL12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件按中国工程建设标准化协会关于印发2020年第一批协会标准制订、修订计划的通知（建标协字（2020）14号）的要求制定。本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本文件由中国工程建设标准化协会提出。本文件由中国工程建设标准化协会建筑与市政工程产品应用分会归口。本文件负责起草单位：安徽工业大学。本文件参加起草单位：上海中冶环境工程科技有限公司、马鞍山钢铁建设集团有限公司、同济大学、西安建筑科技大学、广州大学、安徽理工大学、中建三局第一建设工程有限责任公司、哈尔滨工业大学、宁波大学、东华理工大学、中国建筑科学研究院有限公司、安徽俊马国土空间规划有限公司、马鞍山市皖江路桥工程有限公司、马鞍山三立建筑工程有限公司、马鞍山路桥工程有限公司、广西大学、河北工业大学。本文件主要起草人：于峰、谈嗣勇、蟒、歉饼、李晨、罗大明、王艳、张少辉、牛艳飞、王远航、马煌、焦楚杰、肖克兵、王玉银、蒋正武、孙彬、李俊华、蒋育红、陈佩圆、王文君、耿悦、刘发起、梁炯丰、王诚、王瑞、王生宏、鲁阳、陶化、杨辉、李华、杨俊、陈林、崔克冉、屈平、张玉芬。本文件主要审查人：郭杨、朱华、方海、王言磊、蔡建国、贺鸿珠、高志强。钢渣透水混凝土砖1范围本文件规定了钢渣透水混凝土砖的材料和技术要求，描述了相应的试验方法，确立了检验规则，规定了产品合格证、运输和贮存等方面的内容，同时给出了便于技术规定的产品分类与标记。本文件适用于在非机动车道、园林景观等非重载路面铺装的钢渣透水混凝土砖的制造和检验。2规范性引用文件本文件。GB175GB 6566GB 8076下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于通用硅酸盐水泥建筑材料放射性核素限量混凝土外加剂GB/T11901GB/T 12988GB/T17431. 1GB/T 24175GB/T 25993水质悬浮物的测定重量法无机地面材料耐磨性能试验方法轻集料及其试验方法第1部分：轻集料钢渣稳定性试验方法透水路面砖和透水路面板GB50119混凝土外加剂应用技术规范HJ535水质氨氮的测定纳氏试剂分光光度法HJ828水质化学需氧量的测定重格酸盐法JCfT539混凝土和砂浆用颜料及其试验方法JGJ52普通混凝土用砂、石质量及检验方法标准JGJ63混凝土用水标准JTG34502019公路路基路面现场测试规程YB/T140钢渣化学分析方法3术语和定义下列术语和定义适用于本文件。3.1钢渣steelslag转炉、电炉、精炼炉熔炼过程中排出的由金属原料中的杂质与助熔剂、炉村形成的以硅酸盐、铁酸盐为主要成分的渣。3.2钢渣集料aggregateofsteelslag钢渣经过稳定处理、破碎、分选、磁选加工形成，在混合料中起到骨架和填充作用的粒状级配钢渣。3.3陶粒ceramsite以工业固废、建筑淤泥和污泥等为原料，经原料处理、制粒、高温焙烧制得的堆积密度不大于1200kgf的颗粒状人造轻集料。3.4秸秆粉末strawpowder以成熟农作物茎叶、穗部分经自然晒制或人工机械干燥后，通过粉碎机粉碎至不同粒度的粉状物。3.5通钢渣透水混黑土ordinarysteelslagperviousconcrete由一种或两种单粒级的钢渣集料为骨料，加入水泥、掺合料、外加剂、水等材料拌合，经密实成型、养护硬化而形成的具有连续空隙结构的混凝土。3.6防堵自净化钢渣陶粒透水混凝土anti-cloggingandself-purifyingsteelslagceramsiteperviousconcrete采用两种钢渣骨料粒径分层铺筑的方法，制备出面层孔隙小，底层孔隙大的钢渣透水混凝土。同时，在底层骨料中掺入陶粒和植物秸秆粉末，制出具有一定防堵效果和净化水质能力的透水混凝土。3.7透水系数permeabilitycoefficient水通过制品本身存在孔隙向下渗透能力的指标，表征方式与数值单位和测试方法有直接的关系。3.8透水系数损失率lossrateofpermeabilitycoefficient表征防堵自净化钢渣陶粉透水混凝土防堵性能的指标，以堵塞试验后试块透水系数的损失量占试块原始透水系数的百分比表示。3.9污染物去除率removalrateofpollutants表征防堵自净化钢渣陶粒透水混凝土净化性能的指标，以某一污染物在净化前、后的质量浓度差值与净化前的质量浓度比值表示。4分类与标记4.1分类4. 1.1钢渣透水混凝土砖（代号为SPB）按功能分为：普通钢渣透水混凝土砖，代号为SPB-O;防堵自净化钢渣陶粒透水混凝土陡，代号为SPB-A04. 1.2钢渣透水混凝土砖按形状分为：普通型钢渣透水混凝土砖，代号为S；联锁型钢渣透水混凝土砖，代号为No4.2 规格采用钢渣透水混凝土砖的形状和公称尺寸（长度、宽度、厚度）来划分其规格。4.3 强度等级根据抗压强度、抗折强度和劈裂抗拉强度大小，钢渣透水混凝土砖的强度等级可分为S20级、S25级、S30级和S35级、4.4 透水等级根据透水块材的透水系数大小，钢渣透水混凝土残的透水等级可分为A级和B级。4.5 SiB钢渣透水混凝土砖按产品代号、分类、规格、强度等级、透水等级、本文件编号的顺序进行标记。规格20OmmX20OmmX50mm、强度等级为S25级、透水等级为A级的联锁型普通钢渣透水混凝土砖，标记为：SPBo矩形S200X200X50-S25-A-T/CECS103192023注：在产品标记中，允许用阿拉伯数字或字母代替标记中用来表述产品几何J诊伏的汉字。生产企业或供应商可依据自身产品特点，编制企业的产品编码，并在当地技术质监管理M构备案。5材料5.1 水泥宜选用硅酸盐水泥，水泥技术指标应符合GB175的规定。5.2 钢渣集料5.2.1 普通钢渣透水混凝土砖用各单级配钢渣集料粒径规格有：0.6mm3mm,3mm5mm、5mm10mm、5mm12mm或其他规格，各单级配集料最大粒径应小于15mm。5.2.2防堵自净化钢渣陶粒透水混凝土面层钢渣粒径范围为3mm5mm,底层钢渣粒径范围为5mm10mm,5.2.3钢渣透水混凝土破中钢渣掺量(质量分数)范围为55%70%。1.1.4 钢渣集料的技术指标应符合表1的规定。表1钢渣集料技术指标项目技术要求试验方法表观密度/(kgm)>3.1×10'JGJ52f.Cao质量分数/%<3.0YB/T140浸水膨胀率/%20GB/T24175MgO质量分数/%<13.0YB/T140«1钢渣集料技术指标（缥）项目技术要求试验方法S03质量分数/%3.0YB/T140MFe质量分数/%<1.0YB/T140坚固性/%12JGJ52各单级配集料筛分含量质量分数/%285JGJ521.1.5 钢渣集料的放射性应符合GB6566的规定。5.3 峥陶粒技术指标应符合GB/T17431.1的规定。5.4 秸秆粉末秸秆粉末技术指标应符合表2的规定。«2秸秆粉末技术指标项目技术要求长度mm1纤维素及半纤维素含量/%2855.5 减水剂宜选用聚叛酸减水剂，也可选用奈系高效减水剂，其技术指标应符合GB8076和GB50119的规定。5.6 颜料颜料技术指标应符合JCZT539的规定。5.7 拌合用水拌合用水技术指标应符合JGJ63的规定。6要求6.1 尺寸偏差钢渣透水混凝土砖的尺寸允许偏差应符合表3的规定。«3尺寸允许偏差项目尺寸偏差/mm长度、宽度、厚度±2.0厚度差20平整度最大凸面1.5最大凹面1.0垂直度1.5直角度1.0注：直角度的指标值，仅适用于矩形钢渣透水混凝土破。6.2 外观质钢渣透水混凝土砖的外观质量应符合表4的规定。«4外观质项目顶面其他面裂纹贯穿裂纹不允许不允许非贯穿裂纹最大投账尺寸长度mm1015累计条数（投影尺寸长度W2mm不计）/条12缺棱掉角沿所在棱边垂直方向投影尺寸的最大值11un310沿所在棱边方向投影尺寸的最大值mm1020累计个数（3个方向投影尺寸最大值W2mm不计）/个12粘皮与缺损深度Nlmm的最大投影尺寸mm810累计个数（投影尺寸长度W2mm不计）/个深度mm,2.5mm12深度2.5mm不允许不允许注1：经两次加工和有特殊装饰要求的钢渣透水混凝土砖，不受此规定限制。注2:生产制造过程中，设计尺寸的倒棱不属于“缺棱掉角”。注3:钢渣透水混凝土砖侧面的肋，不属于“粘皮”。63颜色、花纹6.3.1铺装后顶面为单色的透水块材，其顶面应无明显的色差。6.3.2铺装后顶面为双色或多色，或者表面经深加工处理的透水块材，应满足供需双方预先约定的要求。色质饱和度、混色程度、花纹和条纹等，应基本一致。6.4 强度等级钢渣透水混凝土砖的抗压强度、抗折强度和劈裂抗拉强度应符合表5的规定，当钢渣透水混凝土砖的长度与厚度之比小于5时，抗折强度不做要求。表5强度性能指标要求项目指标S20S25S30S35平均值最小值平均值最小值平均值最小值平均值最小值抗压强度/MPa>20.0215.025.0>20.0230.0325.0>35,0>30,0抗折强度/MPa23.022.423.522.824.023.224.523.4劈裂抗拉强度/MPa23.022.423.522.824.023.224.523.46.5 透水系数钢渣透水混凝土砖的透水系数应符合表6的规定。表6透水系数透水等级透水系数/(cms)A级N2.OX10-2B级>1.OXIO-26.6 防堵性能防堵自净化钢渣陶粒透水混凝土豉经附录A堵塞试验后，透水系数损失率不大于25%。6.7 净化性能防堵自净化钢渣陶粒透水混凝土砖对于雨水径流中氨氮(NH3-N)、化学需氧量(COD)、颗粒悬浮物(SS)去除率应分别大于30乐40%、40%。当污染物浓度较低时，去除率要求可根据实际情况确定。6.8 抗冻性能钢渣透水混凝土徜的抗冻性能应符合表7的规定。«7抗冻性能使用条件抗冻指标指标要求夏热冬暖地区15次冻融循环a)规定次数冻融循环后外观应符合表4外观质量的规定；b)规定次数冻融循环后质量损失W5%;c)规定次数冻融循环后抗压强度损失率W20%夏热冬冷地区25次冻融循环寒冷地区35次冻融循环严寒地区50次冻融循环6.9 耐磨性和防滑性6.9.1钢渣透水混凝土砖顶面的耐磨性，应满足磨坑长度不大于35mm的要求。6.9.2钢渣透水混凝土砖的防滑性应满足检测摩擦系数表征值(BPN值)不小于60。7试验方法7.1 尺寸偏差7.1.1 量具游标卡尺或其他同等功能的测量工具，精度不应低于0.5mm。直角尺：内角垂直度公差为±1°,内角边长为45OmlnX400mm的90°直角尺。钢直尺：直线度公差为0.1mm,长度为0.5m。塞尺：精度为OJmmo7.1.2 渊方法7.1.21 长度、宽度、厚度和厚度差长度、宽度、厚度和厚度差测量方法如下。a）测量矩形试样的长度、宽度、厚度的实际尺寸，分别测量顶面离角部10mm处平行侧面的2个长度实际尺寸值、2个宽度实际尺寸值和8个厚度实际尺寸值，厚度测量最大值与最小值之差为厚度差，测量读数值精确至0.5mm,如图1所示。b）测量非矩形试样的实际尺寸，可由供需双方具体约定测量部位、公称尺寸值、尺寸偏差限值、判定依据。但测量过程中，同一测量方向的读数值不得少于2个。标引序号说明:1-2-3厚度。图1长度、宽度、厚度测量示意图7.1,2.2将砖用卡尺支角任意放置在试样正面四周边缘部位，滑动砖用卡尺中间测量尺，测量试样表面上最大凸凹处，精确至0.5mm,如图2所示。标引序号说明：1S<R;2StW。图2平整度测示意图7.1.23垂宜度将直角尺沿竖直方向紧靠在试样的棱边上，使直角尺长边紧靠贴试样正面，用塞尺测量直角尺短边与试样之间的最大间隙，根据被测棱角大于或小于90°的不同情况，分别相应在直角尺根部或短边最长处进行测量，记录最大间隙处所测的塞尺读数，精确至0.5mm,如图3所示。标引序号说明：1 if羊；2 垂直度偏差。图3垂直度测示意图7.1.2.4直角度将直角尺沿水平方向紧靠在试样的棱角上，使长边紧贴试样长边，根据被测角大于或小于90°的不同情况，用塞尺测量试样四个角与直角尺根部或短边最长处的最大间隙，记录所测值中的最大值，读数精确至0.5mm,如图4所示。标引序号说明：1 2 直角度偏差。图4直角度测量示意图7.2外观质7.2.1 量具游标卡尺或其他量具：精度不应低于0.5mmo7.2.2 浦方法7.221W测量试样裂纹所在面上的最大投影长度：若裂纹由一个面延伸至其他面时，测量其延伸的投影长度之和，精确至0.5mm,如图5所示。标引符号说明：1一长度方向投影尺寸。图5裂纹长度测示意图7.2.2.2缺梭摔角测量缺棱、掉角处对应试样棱边的长、宽、厚三个方向投影尺寸，精确至0.5mm,如图6所示。标引符号说明：L长度方向投影尺寸;b宽度方向投影尺寸;d厚度方向投影尺寸。图6缺棱、掉角尺寸测示意图7.2.2.3粘皮及缺损测量正面粘皮及缺损处对应于试件长、宽两个方向的投影尺寸，精确至0.5mm,如图7所示。标引符号说明：1长度方向投影尺寸;b宽度方向投影尺寸。图7正面粘皮及缺损涌方法示意图7.3 颜色、花纹从批量中随机抽取透水块材，顶面朝上在地上组成约1m2的近似正方形铺装面，与订货时商定样品并列放置，在自然光照条件下，检测人员就近取站立式向下目测，观察颜色和花纹有无明显差异。7.4 强度等级7. 4.1钢渣透水混凝土砖抗压强度试验按GB/T25993的规定进行。7.4 .2钢渣透水混凝土成抗折强度试验按GB/T25993的规定进行。7.5 .3钢渣透水混凝土砖劈裂抗拉强度试验按GB/T25993的规定进行。7.6 透水系数钢渣透水混凝土砖透水系数试验按GB/T25993的规定进行。7.7 防堵性能防堵自净化钢渣陶粒透水混凝土砖防堵性能试验按附录A的规定进行。7.8 净化性能7.7.1防堵自净化钢渣陶粒透水混凝土砖净化性能试验按附录B的规定进行。7.7.2试验中SS浓度根据GB/T11901的规定测定，COD浓度根据HJ828的规定测定，NH3-N浓度根据HJ535的规定测定。7.8 抗冻性能钢渣透水混凝土砖抗冻性能试验按GB/T25993的规定进行。7.9 耐磨性和防滑性7.9.1钢渣透水混凝土砖的耐磨性试验按GB/T12988的规定进行。7.9.2钢渣透水混凝土砖的防滑性试验按JTG34502019中的“T0964-2008摆式仪测试路面摩擦系数方法”进行。8检验规则8.1 检验分类钢渣透水混凝土砖的检验分为出厂检验和型式检验。8.1.1 出厂检验应检验尺寸偏差、外观质量、强度等级和透水系数。a1.2型式检验8.1.2.1 型式检验项目为第6章规定的全部项目，8.1.2.2 有下列情况之一者，应进行型式检验：a）新产品的试制定型鉴定；b）正常生产后，原材料、配比及生产工艺改变时；c）正常生产时，每年至少进行一次；d）产品停产6个月以上恢复生产时；e）出厂检验结果与上次型式检验有较大差异时。8.2 组批规则以同一批原材料、同一生产工艺生产、同标记的IoOOm2钢渣透水混凝土砖为一批，不足IOoOm2者亦按一批计。8.3 抽样规则1.1.1 一定应采取随机抽样方式，抽样前确定抽样方法，使所抽试样具有代表性。尺寸偏差采用正常检验一次抽样方案，外观质量采取正常检验二次抽样方案。1.1.2 尺寸偏差尺寸偏差检验试样按随机抽样法从每批产品中抽取10块进行检验。1.1.3 外观质置外观质量检验试样采用随机抽样法从每批产品中抽取50块进行检验。aa4哨峨每批随机抽取能组成约1m2铺装面数量的试样进行颜色、花纹检验。8.3.5其他项目从尺寸偏差、外观质量和颜色、花纹检验合格试样中抽取如下数量进行其他项目检验。如试样数量不足时，再从该批产品中补抽试样进行项目检验。a）强度系数：5块；b）透水系数：3块；c）防堵性能：3块；d）净化性能：3块；e）抗冻性能：10块；f）耐磨性：5块；g）防滑性：3块，8.3.6强度等级试验后的试样，若能满足再次制样的尺寸大小要求，可以用于透水系数、耐磨性和防滑性项目的检验。8.4判定规则8.4.1 尺寸偏差根据一次抽样检验不合格数（K）进行判定。若Kl小于或等于2,可验收；K1大于或等于3,则拒绝验收。8.4.2 外观质在50块试件中，根据不合格试件的总数（K）及二次抽样检验中不合格（包括第一次检验不合格试样）的总数（K2）进行判定。若K,小于或等于3,可验收；若K】大于或等于7,拒绝验收；若K,大于或等于4,且K,小于或等于6,则允许按规定进行第二次抽样检验。若KZ小于或等于8,可验收；若K?大于或等于9,拒绝验收。8.4.3 其他项目经检验，强度等级、透水系数、防堵性能、净化性能、抗冻性能、防滑性和耐磨性指标应符合第6章各项要求，否则判定为不合格，拒绝验收。9产品合格证、运输及贮存9.1 钢渣透水混凝土砖在出厂时应提供产品质量合格证书，内容包括：a）厂名和商标；b）合格证编号、生产和出厂日期；c）产品标记；d）性能检验结果；e）批量编号与透水块材数量；f）检验部门与检验人员签字盖章。9.2 产品装、卸时，应轻拿轻放，严禁抛、掷。运输过程中应避免碰撞。9.3 产品贮存场地应平整、坚实。应按品种、规格、质量等级分类堆放。堆垛高度不宜超过2m。附录A（规范性）防堵性能测试方法A.1试验用仪器及材料防堵性能测试仪器如图A.1所示。标引序号说明：1电机；2套简；3溢水口；4压力传感器;5法兰连接；6螺旋桨；7试样；8阀门；9排水管；10量杯；11电子秤。图A.1防堵性能试验装置示意图A.2试样按照试验要求制作3块直径和高为分别为150mm×15Omm的圆柱体作为试样。A.3试验步骤防堵性能试验应按下列步骤进行。a）首先将试样的侧面用防水的橡皮泥密封，保证水流从试样的上表而渗透.防止试样四周漏水。b）将试样密封好后，辅以弹性橡胶套将其安装在套简内部，试样的四端用法兰连接固定。c）试样固定好后向套筒内开始缓慢注水，待水流从上部溢水口溢出时，打开阀门使水由排水管缓慢排出。d)排水稳定后，根据水槽下高精度电子秤，确定水流稳定时单位时间内排水管排除水的质量M,计算堵塞试验前试样的透水系数Ks。e)测定堵塞试验前试样的透水系数后，保持水流量不变，称取50g不同颗粒级配的干砂，均匀地倒在试样的上表面，全程观察排水管的出水质量，每4s记录一次电子秤和水压力传感器的数据，直到排水管的水流量逐渐减小至稳定状态停止试验，得出试样堵塞后试样的透水系数K.,得出透水系数损失率。A.4结果计算与评定A.4.1防堵自净化钢渣陶粒透水混凝土堵塞前后的透水系数按式(A.1)计算:pt(1-AP)式中：K一一试块的透水系数，单位为亳米每秒(mms);M时间t内流出水的质量，单位为克(g);1.试块高度，单位为毫米(mm);P水的密度，单位为克每立方厘米(g/cm3)；A试块上表面面积，单位为平方亳米(mm)t水的通过时间，单位为秒。A.4.2透水系数损失率按式(A.2)计算：K-K；kx1-H(AZ式中：K。一透水系数损失率；Ko一一堵塞试验前试块的透水系数，单位为亳米每秒(mms);K.培塞试验后试块的透水系数，单位为亳米每秒(mm/s)。附录B(规范性)净化性能测试方法8.1 试验用仪器及材料净化性能测试仪器与附录A中的防堵性能测试仪器相同。8.2 试样按照试验要求制作3块直径和高为分别为150mm×150mm的圆柱体作为试样。8.3 试验步骤净化性能试验应该下列步骤进行：a)首先将试样烘干处理，待试样烘干后，将试样的侧面用防水的橡皮泥密封，保证水流从试样的上表面渗透，防止试样四周漏水；b)将试样密封好后，辅以弹性橡胶套将其安装在套筒内部，试样的四端用法兰连接固定；c)配置不同初始浓度的污染物溶液，待试样固定好后向套筒内开始缓慢注入污染物溶液，待水流从上部溢水口溢出时，打开阀门使得过滤后的污染物溶液由排水管缓慢排出；d)测出净化试验后溶液中污染物浓度，得出污染物去除率。8.4 结果计算与评定防堵自净化钢渣陶粒透水混凝土砖的污染物去除率应按式(B.1)计算：A'<'j(B.1)式中：入污染物去除率；C;净化试验后溶液中污染物浓度，单位为亳克每升(mgL);C,净化试验后溶液中污染物浓度，单位为亳克每升(mg/L)。
