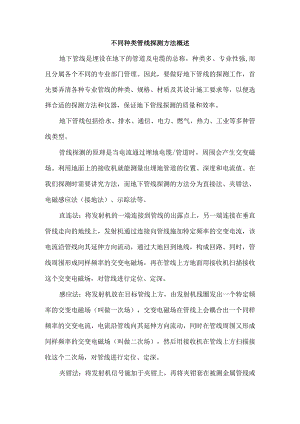

不同种类管线探测方法概述地下管线是埋设在地下的管道及电缆的总称，种类多、专业性强,而且分属各个不同的专业部门管理。因此，要做好地下管线的探测工作，首先要弄清各种专业管线的种类、规格、材质及其设计施工要求等，以便选择合适的探测方法和仪器，保证地下管线探测的质量和效率。地下管线包括给水、排水、通信、电力、燃气、热力、工业等多种管线类型。管线探测的原理是当电流通过埋地电缆/管道时，周围会产生交变磁场。利用地面上的接收机就能测量出埋地管道的位置、深度和电流值。在我们探测时需要讲究方法，而地下管线探测的方法分为直接法、夹钳法、电磁感应法（接地法）、示踪法等。直连法：将发射机的一端连接到管线的出露点上，另一端连接在垂直管线走向的地线上，发射机通过连接向管线施加特定频率的交变电流，该电流沿管线向其延伸方向流动，通过大地回到地线，构成回路。同时，管线周围形成同样频率的交变电磁场，再在管线上方地面用接收机扫描接收这个交变电磁场，对管线进行定位、定深。感应法：将发射机放在目标管线上方，由发射机线圈发出一个特定频率的交变电磁场（叫做一次场），交变电磁场在管线上会耦合出一个同样频率的交变电流，电流沿管线向其延伸方向流动，同时在管线周围又形成同样频率的交变电磁场（叫做二次场），然后用接收机在管线上方扫描接收这个二次场，对管线进行定位、定深。夹钳法：将发射机信号施加于夹钳上，再将夹钳套在被测金属管线或电缆上。夹钳相当于初级线圈，管线与大地形成的回路相当于次级线圈。当发射机输出的交变电流在初级绕组中流动，环形磁场穿过管线回路时，便在管线中产生感应二次电流。在管线密集区探测中,夹钳法是一种交叉影响小的有效方法。一般根据地下管线的材质，埋深和地质条件不同，采取不同的探测方法。1、给排水管线给排水管线分为金属管线和非金属管线。金属管线可以采用感应法和直连法进行探测；非金属管线可以利用地质雷达进行探测，或者利用钎探、开挖方法直接确定管线位置和深度。2、通信管线通信管线包含了电信、联通、网通、移动等权属单位管线，其埋设方式一般分为直埋、管埋和沟埋。电信管线的仪器传输信号一般都比较好，由于其直径都比较小，因此，探测方法主要是夹钳法。3、电力管线电力管线使用夹感应法信号相对比较好，探测精度比较高，是电力管线探测的主要方法。4、燃气管线燃气管线管径一般情况都不大，其材质分为金属和非金属两种。对于金属材质的燃气管线，一般可采用感应法探测，管径较细的管线，我们还可采用夹钳法探测。为了安全考虑，燃气管线一般不用直接法。对于非金属材质的燃气管线，利用地质雷达来探测。5、热力管线热力管线材质一般都为钢管，仪器探测信号比较好，热力管径变化比较大，其外部有保护材料。热力管线一般可以采用直接法、感应法和夹钳法来探测。6、工业管线工业管线一般包括石油、酸、碱等管线，此类管线探测过程中需要注意安全问题。这部分管线材质有金属的（如钢等）和非金属的（如碎等）。对于金属管线一般采用感应法，对于非金属管线一般采用地质雷达进行探测。地下管线种类繁多，分布复杂，材质多样，用途不一，探测方法多种多样。在实际管线探测工作中，应充分分析目标管线的物性前提,结合现场环境和不同方法的应用条件，选用适合的探测方法，既可以提高工作效率，又可以提高探测精度。
