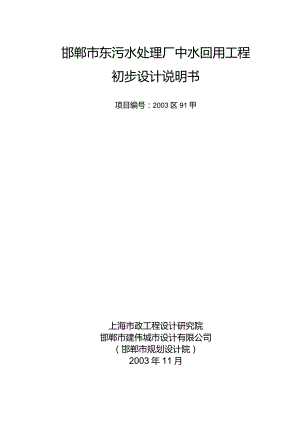

邯郸市东污水处理厂中水回用工程初步设计说明书项目编号：2003区91甲上海市政工程设计研究院邯郸市建伟城市设计有限公司（邯郸市规划设计院）2003年11月邯郸市东污水处理厂中水回用工程初步设计说明书项目编号：2003区91甲院长汤伟总（副总）工程师张辰设计所所长周新宇设计所总工程师徐建初设计负责人张欣、金彪工程设计证书号市政工程综合甲级090107-Sj上海市政工程设计研究院2003年11月邯郸市东污水处理厂中水回用工程初步设计说明书项目编号：水初一01院长：梁振庭总工程师：陆国玺市政设计所所长：梁磊主任工程师：徐乐云项目负责人：张敏邯郸市建伟城市设计有限公司（邯郸市规划设计院）2003年11月邯郸市东污水处理厂工程初步设计说明书项目编号：2003区91甲专业审定人审核人专业负责人排水结构电气仪表技经设计负责人：上海市政工程设计研究院参加编制人员上海市政工程设计研究院邱明海肖艳陈军杜峻杜炯王蓉赵海金赵岳翔邯郸市建伟城市设计有限公司（邯郸市规划设计院）梁磊徐乐云张敏张凌峰高天陈勇杨志鹏张纲领王占龙路阳张振国孙丽娜刘志福邯郸市市政污水处理有限公司杨华赵振天高嵩申建军王延飞马雷朱琦明9fleo目录一出11.1 编制依据和编制范围11.1.1 编制依据/1.1.2 编制范围11.2 采用标准和主要资料21.2.1 工程设计标准21.2.2 主要设计资料31.3 城市概况31.3.1 自然地理位置31.3.2 城市简介31.3.3 城市性质41.3.4 自然条件41.3.4.1 地形地貌41.3.4.2 工程地质及地震41.343 气象51.344 .4水文51.3.5 资源条件61.3.5.1 土地资源71.3.5.2 源71.3.5.3 矿物资源71.3.5.4 旅游资源81.3.6 排水规划81.3.7 供排水现状和中水利用现状.101.3.7.1 供水现状101.3.7.2 排水现状111.3.73 东污水处理厂现状121.3.74 4邯郸市中水利用现状161.3.8 城市污水回用的意义和工程建设的条件.161.3.8.1 城市污水回用的意义161.3.8.2 工程建设的条件171.3.9 中水回用工程建设的必要性17二.中水水水质192.1 中水水量预测192.1.1 规划范围192.1.2 中水用户192.1.3 中水水量预测192.2 中水水质预测222.2.1 设计进水水质229fleo222设计出水水质23三.工程设计方案253.1 中水处理站设置方案253.2 配水管线方案253.2.1 管线管材比较253.2.2 管网布置形式263.3 中水处理工艺方案273.3.1 中水处理站设计原则273.3.2 处理要求273.3.3 工艺方案选择283.3.4 混合方式的选择及加药量的确定303.3.4.1 混合方式的选择30334.2加药方式及加药量的确定313.343絮凝剂323.3.5 构筑物池型选择323.351沉淀池323.352滤池353.3.6 工程分期实施方案383.4 污泥和废液处理工艺方案383.5 中水消毒工艺方案393.6 主要设备的选择413.6.1 鼓风机的选择423.6.2 其他机械仪表设备的选择45四.工程设计474.1 中水输配水管网474.1.1 主要设计参数474.1.2 中水配水管网设计474.1.3 工程数量494.2 二级水回用热电厂工程504.3 中水处理站工艺设计5()4.3.1 处理水量及水质504.3.2 处理构筑物分组514.3.3 处理构筑物设计514.3.4 总平面布置564.3.5 高程设计574.3.6 分期实施措施584.4 中水处理站结构设计584.4.1 工程地质条件584.4.1.1 场地条件584.4.1.2 地下水604.4.1.3 不良地质现象604.4.1.4 地地震效应609fleo4.4.1.5 各土层承载力及桩基设计参数614.4.2 荷载取值624.4.3 构（建）筑物结构设计624.4.4 主要工程材料634.4.5 地基处理644.4.6 抗浮措施654.4.7 工程抗震664.5 中水处理站电气设计664.5.1 设计主要规范及依据664.5.2 设计范围66453设计内容664.5.4 供电电源.674.5.5 负荷计算674.5.6 变配电设置及接线方案67457电气设备选型684.5.8 设备启动及控制方式684.5.9 电保护684510功率因数补偿694511电缆敷设及设计694512防雷与接地704.5.13 照明.704.5.14 计量704.6 中水处理站仪表及自控设计704.6.1 总述704.6.2 设计原则714.6.3 设计范围724.6.4 检测仪表设计724.6.5 自控系统设计744.6.6 通讯网络及电话设计814.6.7 摄像系统设计824.6.8 防雷、过电压保护及接地834.6.9 设备选型834.7 中水处理站机械设计844.7.1 设计原则84472技术要求844.8 主要设备清单954.8.1 主要机械设备清单954.8.2 主要电气设备清单974.8.3 主要仪表设备清单984.8.4 总平面布置工程量清单100五.安全生产、环境保护、消防和节能1025.1 安全生产和劳动保护1025.2 环境保护1039fleo5.2.1 工程建设对环境的影响及缓解措施.1045.2.1.1 施工扬尘、噪声的影响1045.2.1.2 生活垃圾的影响1045.2.1.3 弃土的影响1045.2.1.4 缓解措施1055.2.2 工程建成后对环境的影响及缓解措施.1065.3 消防篇1075.3编制依据1075.3.2防火及消防措施1075.4 节能篇109541能源构成1095.4.1 耗能1095.4.2 节能措施109六.Ira机构和人员编制no1.1 实施原则与步骤11()1.2 管理机构11()1.2.1 项目建设管理机构1101.2.2 项目运行的管理机构Ill1.2.3 劳动定员Ill1.2.4 人员培训Ill1.3 主要履行单位的选择1121.4 设计、施工及安装采用标准及规范1131.5 调试与试运转1141.6 经营管理、项目风险1151.6.1 组织管理1151.6.2 技术管理115663辅助建筑1151.6.4 药耗、电耗、水耗1161.6.4.1 药耗1161.6.4.2 电耗1161.6.4.3 水耗1161.7 项目风险116七 .工程投资»»1187.1 概算编制说明1187.2 工程投资概算及成本分析119八 .存在问题及建议95刖百邯郸市是华北地区典型的缺水城市，在水价构成表中，水资源费用所占比例较高，近年来自来水水价不断上升。邯郸市政府对水资源的开发和综合利用一直非常重视，近年来已着手对污水的再生与回用进行研究试点，但全面的污水回用尚处于起步阶段。目前邯郸市东污水处理厂的尾水经简单处理后已回用于厂内生产用水和附近绿地的浇灌；但这些中水利用措施还仅限于小范围，全市中水利用还缺乏统一的规划，大规模的中水利用系统尚未形成，邯郸市的中水利用仍具有极大的潜力。邯郸市东污水处理厂是我国第一座采用三槽式氧化沟工艺技术处理城市污水的污水处理厂，在我国的氧化沟技术发展上起到了很大推广和示范作用。东污水处理厂运行至今，出水各项指标均达到或优于国家规定的排放标准，为邯郸市中水利用提供了可靠的水源。受邯郸市市政污水处理有限公司的委托，上海市政工程设计研究院对邯郸市东污水处理厂中水回用工程进行设计。邯郸市东污水处理厂中水回用工程位于原邯郸市东污水处理厂西北角，占地856Om2。上海市政工程设计研究院在充分调查研究的基础上，根据各类中水用户的需求，通过对中水用水量及进出水水质的预测，经方案比较，采用高效沉淀池和V型滤池处理工艺，该工艺具有工艺成熟、占地省、管理方便、9fleo环境条件好等优点，中水处理过程中产生的剩余污泥，与原邯郸市东污水处理厂的剩余污泥一起进行浓缩脱水处理。脱水后的污泥外运卫生填埋。邯郸市东污水处理厂中水回用工程由上海市政工程设计研究院和邯郸市建伟城市设计有限公司（邯郸市规划设计院）合作共同编制初步设计文件。其中上海市政工程设计研究院负责中水处理站的设计和初步设计文件的编制，配套管网工程由邯郸市建伟城市设计有限公司（邯郸市规划设计院）负责设计。在中水处理站的总体布置中，力求功能分区明确，水流顺畅，管理方便，厂区绿化率大于30%。邯郸东污水处理厂中水回用工程及系统配套工程总投资为8189.54万元其中中水处理站部分为3893.69万元，第一部分费用3103.17万元，年经营费用358.34万元/年，吨水处理成本0.50元，吨水可变成本0.25元，管网部分投资为4295.85万元，第一部分费用3573.03万元。本工程建成投产后，将部分改善邯郸市水资源的局面，同时为邯郸市开展大规模中水利用提高可靠的经验。本报告编制过程中得到邯郸市市政污水处理有限公司等单位的大力协助，在此深表忱谢。一.概述1.1 编制依据和编制范围1.1.1 编制依据初步设计编制的主要依据如下：(1)邯郸市城市总体规划邯郸市规划设计院编制(2)邯郸市主城区分区规划邯郸市规划设计院编制(3)邯郸市东污水处理厂中水回用工程项目建议书邯郸市规划设计院编制(4)邯郸市东污水处理厂中水回用工程可行性研究报告邯郸市规划设计院编制(5)邯郸市东污水处理厂中水回用工程可行性研究报告批复(6)邯郸市东污水处理厂中水回用工程初步设计的设计委托书1.1.2编制范围根据邯郸市总体规划，本工程的规划年限：近期2003-2005年远期20052010年工程范围：本工程的编制范围为东污水处理厂深度处理工程和厂外部分配水管道以及二级水回用工程。本工程的设计研究范围为7釜阳河以东，果园路以南，高速公路以西，人民路以北，以及邯郸县植物园共计1353hao1.2 采用标准和主要资料1.2.1 工程设计标准1）污水再生利用工程设计规范GB50335-20022）城市污水再生利用分类GB/T18919-20023）城市污水再生利用城市杂用水水质GB/T18920-20024）城市污水再生利用景观环境杂用水水质GBfTl8921-20025）地表水环境质量标准GHZB1-19996）室外排水设计规范GBJ14-87（1997年修订）7）室外给水设计规范（GBJl3-86）（1997年版）8）泵站设计规范GB/T50265-979）给水排水制图标准GBJ106-8710）鼓风曝气系统设计规程CECS97:9711）城镇污水处理厂污染物排放标准GB18918-200212）建筑结构荷载规范GB50009-200113）混凝土结构设计规范GB50010-200214）冻土地区建筑地基基础设计规范JGJlI8.9815）建筑地基处理技术规范JGJ7991（1998年版）16）建筑设计防火规范GBJ16-87（2001年版）17）供配电系统设计规范GB50052-9518）10kv及以下变电所设计规范GB500539419）低压配电装置及线路设计规范GB50054-9520）建筑防雷设计规范GB50057-9421)电动装置技术条件JB2921-8122)电力装置的电测量仪表装置设计规范GBJ63-901.2.2 主要设计资料(1)邯郸市东污水处理厂经二级生物处理后的运行数据(2)邯郸市东污水处理厂厂址及扩建地形图(3)关于向邯郸热电厂供水意向书(4)关于向邯郸市高新技术开发区供水意向书(5)关于向连城别苑小区供水意向书1.3 城市概况1.3.1 自然地理位置邯郸市位于河北省南部，与山东、山西、河南省接壤，地处东经114°02,114°37',北纬36°2l,37°41',是晋、冀、鲁、豫四省联结的枢纽地带。1.3.2 城市简介邯郸是一座国家级历史文化名城，已右2500多年历史，战国时期为赵国都城，西汉时为全国五大都市之一，魏晋以后逐渐衰落，隋唐时为普通县城。解放后于一九五三年建市，一九五七年与峰峰合并，称邯郸市。邯郸市现辖四区一市十四县，全市总面积12070万kn总人口780万人;其中建成区面积104kn,城区人口105万人。邯郸市是一个轻重工业同时发展的工业城市，重工业比重略大于轻工业，是以冶金、能源、轻纺、建材工业为主的工矿结合的工业城市。二OO一年全市国民总值591.68亿元，居河北省第三位。9fleo1.3.3 城市性质根据邯郸市城市总体规划，邯郸市将建成为晋、冀、鲁、豫接壤地区的经贸中心，形成布局合理、环境优美、可持续发展的现代化“组团式”城市。1.3.4 自然条件1.3.4.1 地形地貌邯郸市地势西高东低，是太行山隆起与华北平原沉降区之间的过渡带。大致以京广铁路为界，东部地区为山前洪积冲积平原，地势开阔平坦;西部为侵蚀剥蚀地形，山脉、丘陵、盆地相间，河谷辗转穿越，地表形态差异很大。境内最高点是太行山中的老崖寨主峰，海拔1898.7m；最低点是曲周县五间房村，海拔仅32.7m。邯郸市西靠太行山，东临华北大平原，京广铁路从市区中部穿过。铁路以西为丘陵、浅山，分为南北两组低缓陇丘。北部插箭岭高地，海拔93.10m,地形坡度23.5%；南部赵王城高地海拔109.6m,地形坡高12%；中间形成箕状盆地。铁路以东为平原，由南向北地形标高5854m,平均坡度0.51%。1.3.4.2 工程地质及地震邯郸地处新华系太行山第三隆起带和龙华第二沉降带的连接处，燕山和喜山运动控制了区域的构造形态。太行山的隆起产生一系列北东向主干断裂和各个方向次生析曲断裂，邯郸大断层为太行山隆起和华北沉降的分界线，由西向东呈阶梯式断裂。断层东侧下沉接受了第三、四系巨厚沉积,形成了平原，其厚度大于IO(X)m。西侧下沉幅度较少，也接受了第三、四系沉积，形成了丘陵，其厚度约为500mo第三系地层岩性主要为紫色亚砂土和亚黏土，第四系地层主要为黄土及亚砂土，间夹有薄层砂和砾石。基岩地层自西向东，由老而新，主要有震旦系、寒武系、奥陶系、石炭系、二迭系及三迭系，走向大致与山脉平行，倾向东或东南居多。邯郸市区地震基本烈度为七度。1.3.4.3 气象邯郸市属温带大陆性半干旱季候风气候区，具有春燥风多、夏热多雨、秋高气爽、冬寒少雪、四季分明的气候特点。年平均气温为13.5C,极端最高气温42.5,极端最低气温-21°C。主导风向夏季为南风，冬季为北风，最大风速16ms0年平均降水量为592mm,其中七、八月份降雨量占56%o最大冻土深度0.37m。无霜期220天。1.3.4.4 水文泾阳河是流经邯郸市区的主要河流，发源于峰峰矿区黑龙洞泉群，上游为山洪河，经石桥村汇入东武仕水库，进市区后在张庄桥有渚河汇入，至苏里村有输元河汇入。据东武仕水文部观测，渣阳河多年平均迳流量为4.09亿m3,多年平均流量12m3s,最小流量6.35m3s°邯郸市区段水量受东武仕水库和张庄桥闸控制，最大流量为35m3s,最小流量为0.65m3s,上游段为邯郸市供水水源，下游段为农业灌溉水源。发源于河北省邯郸市的漠阳河，作为邯郸这座历史文化名城的母亲河，是海河流域子牙河水系的主要支流，全长403km,在邯郸市境内长165kmo多年来，淡阳河对改善邯郸市生态环境，调节区域内气候，促进社会经济发展发挥了重要作用。渚河、沁河和输元河是泾阳河的三条支流，均为季节性河流，旱季无天然基流，实为城市排污河。由于长期以来未进行过系统治理，漠阳河河道过窄、淤积严重，防洪标准低，水生态环境急剧恶化，严重地影响到邯郸市的城市形象和社会经济的快速健康发展。图11邯郸市水系示意图1.3.5 资源条件邯郸市与生产活动直接相关的主要资源有土地资源、水资源、旅游资9fleo源、矿物资源。1.3.5.1 土地资源邯郸市土地面积为2765.89km2,人均占有0.15hn,国土利用系数为0.75,总国土经济效益为218.59万元km2,已利用国土效益为290.31万7Gkm2,其中农业利用国土效益13.57万元/kn?。1.3.5.2 水资源邯郸市水资源总量为8.63亿n?。其中保证率为50%时，水资源总量为7.22亿11保证率为75%时，为5.45亿11保证率为95%旱，为4.13亿11产水模数为31.08万M/knA水力资源蕴藏量为26.7万kw,地下水量为15.6亿°1.3.5.3矿物资源邯郸矿产资源蕴藏丰富，探明矿产资源达20多种。金属资源有：铁、钻、铜、汞、钥。非金属资源：煤炭、铝土矿共生耐火粘土矿、石灰石、瓷土、石膏、水泥用黄土、大理石、重晶石、石墨、兰石棉、石英岩、玄武岩、钾长石、斜长石等。邯郸市内煤和铁矿石的储量较多，是中国著名的焦动力煤和铁矿石产区之一。煤炭探明储量达42.6亿吨，保有储量为39.5亿吨；铁矿石探明储量达5.9亿吨，保有储量为5.2亿吨。此外，陶土、耐火粘士、铝钢士、硫铁矿、石膏、大理石等储量也相当可观。探明矿产资源达20多种。邯郸市内煤和铁矿石的储量较多，是中国著名的焦动力煤和铁矿石产区之-。煤炭探明储量达42.6亿吨，保有储量为39.5亿吨；铁矿石探明储量9fleo达5.9亿吨，保有储量为5.2亿吨。此外，陶土、耐火粘士、铝钢士、硫铁矿、石膏、大理石等储量也相当可观。1.3.5.4 旅游资源邯郸是国家级历史名城,旅游资源也极其丰富，邯郸市有名胜古迹500多处，有距今7500余年的新石器早期文化的重要代表磁山文化遗址，以赵王城、武灵丛台为象征的赵文化，以“曹魏三台”和南北响堂石窟为代表的魏齐文比。著名的还有插剑岭、梳妆楼、照眉池、京娘湖、黄粱梦、吕仙祠、蜗皇宫、黑龙洞等。近两年新建的赵苑旅游区、黄粱梦文化旅游开发区为省级旅游度假区。“邯郸学步”、“胡服骑射”、“完壁归赵”、“黄粱美梦”、“负荆请罪”、“漳河投巫”等许多历史典故都发生在这里，有“成语之乡”之称。1.3.6 排水规划根据邯郸市主城区污水规划、邯郸市主城区分区规划，2010年纳入主城区污水系统的污水总量为44.78万m3d,其中综合生活污水量为26.39万m3d,工业污水量18.39万m3d,结合邯郸市地势及城市发展方向，主城区规划为三大污水系统，即东污水系统、西污水系统和北污水系统。1）东污水系统东污水系统汇水范围是京广铁路以东，沁河以南，高速公路以西，支漳河以北，汇水面积46.1km2,规划污水总量19.3万m3d,原有10万m3d的东污水处理厂规模需扩建至20万m3d,东污水系统范围内中心城区和南部罗城头区域污水管网已形成，本工程规划把该系统正在规划建设的东北部区域和东南部区域污水纳入东污水处理厂扩建范围内，同时.，结合渣阳河退污还清工程，沿灌阳河西岸敷设污水主干线，把中心城区排入漠阳河的污水纳入东污水扩建水厂内。2）西污水系统西污水系统汇水范围分二部分，一部分为京广铁路以西，西环路以东;另一部分为京广铁路以东，沁河以北，漠阳河以西，北环路以南范围，该系统总汇水面积42.2k°（不包括邯钢厂区，邯钢生产废水自成系统并且已建成一座10万m3d的二级处理厂，并规划筹建第二座10万m3d污水Do西污水系统内污水总量为19.5万m3d,规划在该系统的果园路以北、北环路以南、铁西大街以西处设规模为20万n?/d二级污水处理厂。目前西污水处理厂一期工程（规模10万m3d）正在建设中，计划2004年投入运行。该系统污水干管分铁西大街污水主干管和果园路污水主干管，铁西大街干管自邯钢路始，沿铁西大街至西污水处理厂；果园路干管自联纺路至新兴大街，经果园路至西污水处理厂。3）北污水系统北污水系统排水区域主要是7釜阳河以东，果园路以北以及黄梁梦区域范围，该区域污水总量为3.21万d,考虑到该系统在远景期尚有部分用地，因此规划在该系统建一座规模为10万nd的二级污水处理厂。本系统污水干管有二条，一条来自黄梁梦区，另一条沿泾河大街一直向北，最后进入污水处理厂。Wneoi1.3.7 供排水现状和中水利用现状1.3.7.1 供水现状邯郸市自来水目前已建成的水厂共有5座，其中一、二、四水厂为地下水厂，三水厂和铁西水厂为地表水厂。一、二水厂的深井始建于五十年代，以后六十八十年代陆续建井，共计28眼，但长期以来，由于地下水位的下降，水质恶化，出砂及电耗过高等原因，到1997年底已陆续停止了14眼井，现有的14眼井，总计产水量2.4万n?/d左右，但由于地下水位的下降，运行电耗过高，故在铁西水厂一期工程投产后，地下深井仅在用水高峰时调剂使用。四水厂亦称三堤水厂，位于城市南部三堤村的西北角，其水源位于邯郸市45公里以外的峰峰羊角铺地下水，四水厂原设计供水能力为15万n?/d,1990年在输水管线旁又增加了一条复线并新建6眼深井，使供水能力增加到20万m3do邯郸市地表水资源开发利用于六十年代，建成的地表水厂为三水厂，三水厂水源为淡阳河水，由于溢阳河严重污染，三水厂出水水质难以达标，目前已基本停产。铁西水厂位于城市西部人民路与前进大街交口处，一期设计规模10万m3d,二期铁西水厂的规模达到20万m3d,一期已于1998年7月投产运行。自来水公司目前的供水能力只有36.4万m3d,根据统计资料（表21）,1994年最高日供水量为34.1万d,近年来国民经济遇到了哲时的困难，工业用水量减少，从而导致总用水量下降（19951999年），1999年用水量开始回升，1999年上半年较1998年同期上升了10.4%,预计随着工业生产的复苏，需水量将是上升趋势，根据预测，2005年最高日需量将达45.5万d,城市供水量的短缺是显而易见的。邯郸市城市供水量统计表表1-1年份平均日用水量(万nd)最高日用水量(万d)增长率(%)日变化系数K日供水普水率(%)19755.346.1415.331.1568.519766.257.1917.041.1570.8619776.947.9811.041.1572.1719788.219.4418.301.1573.4919799.3910.8914.371.1674.85198010.2511.899.161.1676.0319818.6510.12-15.611.1777.84198211.0112.7427.281.1681.00198312.5014.4013.351.1582.20198414.3317.1914.641.2083.00198516.4419.5414.721.1983.97198618.4920.9612.471.1385.05198719.1821.663.731.1386.71198820.8323.478.601.1390.00198922.2623.476.871.1190.02199024.2028.108.721.1692.36199126.0531.517.641.2194.16199226.8533.133.101.2396.10199327.3033.161.681.2196.21199427.4834.120.661.2496.21199526.1830.78-4.671.1896.99199624.9728.13-4.621.1697.08199724.7128.34-1.041.1597.01199823.1126.66-6.481.1597.09199925.8427.85*10.421.3.7.2 排水现状邯郸市城区排水设施的修建始于1957年，排水体制采用雨污分流制,经过四十多年的建设，目前已修建污水支、干管177km,污水提升泵站59fleo座，二级污水处理厂一座，正在建设的二级污水处理厂一座，邯郸市现有的东污水处理厂是利用丹麦政府赠款和混合贷款，引进丹表技术和设备建设的第一座城市二级污水处理厂，该厂设计规模日处理污水10万n,采用丹麦克鲁格公司三槽式氧化沟处理工艺，于1990年11月建成投产。目前邯郸市正在建设西污水处理厂，该工程于1997年8月就被列入“河北省利用世界银行贷款城市供水与环境保护项目”之中，设计规模日处理10万11采用的工艺是氧化沟改良工艺，西污水处理厂计划2004年投产运行。西污水区域内最大的工业企业邯钢，生产废水不进入西污水处理厂，而是自成系统，目前已建有一座10万d的生产废水处理厂，并正在准备筹建第二座日处理10万污水厂。1.3.7.3 东污水处理厂现状邯郸市现有污水处理厂两座，西污水处理厂规模为10万nd,采用厌氧除磷的氧化沟工艺，目前正在建设中；东厂现有规模为10万d,利用丹麦政府赠款及混合贷款建设。处理工艺采用丹麦Kruger公司三槽式氧化沟污水处理工艺，也是国内最早建成的三槽式氧化沟，一期工程建成于1990年，设有3.3万n?/d规模三槽式氧化沟两座，二期工程建成于1994年，增建3.3万m3d三槽式氧化沟一座，总处理能力达到10万m3do邯郸市东污水处理厂位于市区东部，占地5万hn,该厂设计处理规模为10万m3d,其中生活污水和工业废水各占50%,规划服务人口35万人，汇水面积25kn(1)设计参数邯郸市东话水处理厂中水®用工程1初步钱叶7.就始流量100OOOm3ZdCoD（最大）502mglCe）D（平均）311Omg/1BOD5（最大）155mglBOD5（平均）133mglTN（平均）21.8mglTP6.6mglSS（平均）158mgl出水标准如下：BOD51520mgLSS2025mgLNH3-N（最低温度8）23mgLTN（温度8）10-12mgLTN（温度25）68mgL（2）工艺组成整个处理工艺包括三部分。第一部分为机械处理，城市污水通过进水泵站前的粗格栅，经进水泵站提升送至厂区，再经格栅间、曝气沉砂池、计量室后进入分配井；第二部分为生化处理，污水经分配井进入氧化沟，沟内设水平式曝气转刷，氧化沟可交替作为好氧、缺氧和沉淀池运行，处理后的水经集水井,由出水泵站提升，出水可作为邯郸热电厂生产用水和农业灌溉；第三部分为污泥处理；从三槽式氧化沟的中间沟将混合液经剩余污泥泵站抽升至浓缩池，浓缩后的污泥经均质池后由带式压滤机脱水，脱水后的污泥由无轴螺旋输送器装运，其中部分外运。（3）主要构筑物及工艺设备进水泵站ME-R2型链式机械格栅1台丹麦产12PWL-12立式污水泵6台上海水泵厂产14PWL-12立式污水泵2台上海水泵厂产8台水泵视流量变化调节开启台数，其中2台备用。格栅间lk-501型机械弧形格栅3台丹麦人工格栅2台，栅距50mm无轴螺旋输送器1台（直径285mm）丹麦产曝气沉砂池池长22m,有效容积2X24511?水力停留时间平均（流量4167m3h）7.1min高峰时（流量5467m3h）5.4min移动桥式砂粒/油脂收集器1台丹麦产空气压缩机1台（提砂用，安装在移动桥上）丹麦产Rs80鼓风机3台（1台备用）丹麦产计量室AE3000（ZL6520）电磁流量计3台德国产分配井可调节溢流堰（长5m）9台丹麦产氧化沟该厂建有三组平行的三槽式氧化沟系统，单组设计流量33000m3d共设有D=IooOmm,L=9000mm,充氧能力74kgC）2h,单速大型转刷24台（转速72rmin）丹麦产D=100Omm,L=9000mm,充氧能力（高转速时）74kgO2/h,双速大型转刷18台（转速72rmin和48rmin）丹麦产可调式溢流堰48台，B=5m丹麦产出水泵站ABS潜水泵5台德国产剩余污泥泵站4台FLYGT型污泥泵（2台备用，瑞典产）。污泥浓缩池污泥浓缩池直径16m,容积600m3,池表面积200m2o浓缩池装有1台栅式搅拌器。污泥均质池污泥均质池直径8m,容积200°1.andiapopl型混合器1台SEP380.1螺杆泵1台德国产（三）污泥脱水间HP-2000型带式压滤机3台瑞典产SEP380.1螺杆泵（输泥）3台德国产SEP100.1螺杆泵（输药）3台德国产无轴螺旋输送器3台（直径285mm）丹麦产反冲洗泵3台丹麦产Rotofoil搅拌器2台（溶药池用）丹麦产1.3.7.4 邯郸市中水利用现状邯郸市是华北地区典型的缺水城市，在水价构成表中，水资源费用所占比例较高，并且自来水水价也在不断上涨，城市污水重复利用是节约及合理利用水资源的有效途径，这一点很早就引起人们的高度重视。邯郸市政府对水资源的开发和综合利用一直非常重视，近年来已着手对污水的再生与回用进行研究试点，但全面的污水回用尚处于起步阶段。目前邯郸市东污水处理厂的尾水经简单处理后已回用于厂内生产用水和附近绿地的浇灌；但这些中水利用措施还仅限于小范围，全市中水利用还缺乏统一的规划，大规模的中水利用系统尚未形成，邯郸市的中水利用仍具有极大的潜力。1.3.8 城市污水回用的意义和工程建设的条件1.3.8.1 城市污水回用的意义邯郸市是全国严重缺水的较大城市之一，城市主要供水水源峰峰羊角铺地下水源地、岳城水库，均在距市区45km以外地区，向城市进行长距离输水，生产运行、管理维护费较高，城市水资源供需平衡和水资源的短缺已成为制约邯郸市经济发展的重要因素，为实现邯郸市国民经济的可持续发展战略，缓解邯郸市21世纪城市发展和可利用水资源的矛盾，尽早开发城市污水资源作为城市第二水源具有十分重要的意义。1.382工程建设的条件邯郸市城区排水设施始建于1957年，排水体制采用雨污分流制。根据邯郸市城市总体规划，邯郸市城市污水排放分三大系统：东南部污水系统、东北部污水系统、西部污水系统。东南部污水系统主要负担铁路以东、朝阳路以南地区污水的排除，该区域为邯郸市经济、文化、教育中心，开发建设较早，因此该系统较为完善，不但管网系统初具规模，而且还建有3座污水泵站和1座二级污水处理厂即东污水处理厂，该处理厂于1990开始修建，利用丹麦政府赠款及混合贷款分两期建成，设计规模10万滔/小采用三沟式氧化沟工艺，自建成到现在，东污水处理厂已安全运行了十多年，出水水质完全达到厂国家二级排放标准，已成为氧化沟工艺处理城市污水的示范厂。东北部、西部污水系统最终纳入正在建设中的西污水处理厂，该污水厂建设亦分二期，一期10万k/d,二期最终规模达到20万m3d,西污水处理厂及配套污水管网是利用世界银行贷款的环保项目，目前配套污水管网建设基本完成，污水处理厂也要在2003年试运行。西污水处理厂的建设也为污水回用工程的建设创建了必要的条件。1.3.9 中水回用工程建设的必要性1、邯郸市是一座以城市集中供水和自备水源供水相结合的城市，主要依靠城市集中供水，近几年来，由于地下水的连年超采，出现了地下水位下降，山水量减少，局部地区地面下降，地裂缝等问题，但是，随着城市国民经济的发展和人民生活水平的提高，经过以上分析，城市需水量仍逐年增加，缺水情况相当严重。2、根据邯郸市城市供水总体规划，邯郸市供水一靠南水北调，二靠节约用水，三靠中水回用，而已运行多年的东污水处理厂为中水回用创造了良好的条件。3、东污水处理厂二级出水经过深度处理用于回用不仅节约了有限的水资源，而且中水可适当收费用来弥补污水处理厂运行经费不足的问题，是一项有益的公共事业。综上所述，中水回用工程的建设对郎郸市这座北方城市来说不仅是必要的，而且是迫在眉睫。二.中水水量水质2.1 中水水量预测2.1.1 规划范围根据2002年国家颁布的“城市杂用水质标准”和“景观环境用水的再生水质指标”可知，污水处理厂的出水经过适当处理可以回用于园林绿化，湖水置换，工业冷却水、道路浇洒、生活杂用、洗车业、建筑施工等多方面。东污水处理厂及中水处理厂位于邯郸市东北部，结合城市建设和发展方面，确定中水回用的主要用途为园林绿化、生活杂用、道路喷洒、公园湖水置换等，根据回用用途，确定规划范围为：漠阳河以东，果园路以南,高速公路以西，人民路以北，以及邯郸县植物园共计1353公顷。2.1.2 中水用户中水服务用户主要分布邯郸市东北部和高新技术开发区，经过建设单位大量调查，并初步与用户协商，中水处理厂的主要用户有高新技术开发区、春晖小区、广泰小区、邯郸市植物园、广厦小区、广安小区、政通小区、连城别苑、供电小区、亚太新村、丛台小区，顺田小区、人和小区、公务员小区、邯郸县植物园以及规划的邯郸市体育场、中心广场，另外也回用于市政道路喷洒，公共绿地浇灌等。2.1.3 中水水量预测中水水量的确定取决于中水服务对象，服务范围，针对以上服务用户，对整个服务范围进行水量计算，确定中水处理厂的规划。服务范围内的中水用户可分成如下五类：1 .住宅区或公
