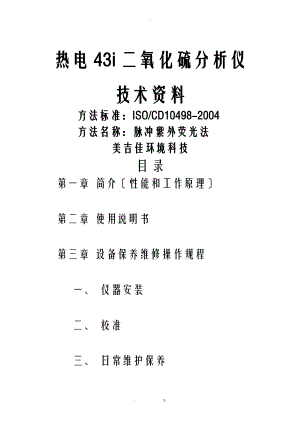

-热电43i二氧化硫分析仪技术资料方法标准：ISO/CD10498-2004方法名称：脉冲紫外荧光法美吉佳环境科技目 录第一章 简介性能和工作原理第二章 使用说明书第三章 设备保养维修操作规程一、 仪器安装二、 校准三、 日常维护保养四、 故障诊断和排除第一章简介产品性能43i紫外荧光分析仪结合经典检测技术,易于操作菜单的软件 ,先进的诊断功能,以提供稳定性和灵活性,43i有以下特点: l 320*240 LCDl 菜单式控制软件l 可编程量程l 用户可选量程模式l 多用户定义模拟输出l 模拟输出可选l 高灵敏度l 快速响应时间l 全量程线性l 部采样泵l 全置l 对流量和温度变化不敏感l 用户可选数字输入输出l RS232-485和网络连接l CLINK,MODBUS,数据流协议.详见各章节.工作原理43i分析仪是一种脉冲荧光分析仪，原理是基于二氧化硫(SO2)分子吸收了紫外线并被一定波长的紫外线激发，当被激发的SO2分子返回低能级时释放出另一波长的紫外光, 所发出光的强度于的浓度呈线性关系，43i分析仪就是利用检测光强来进展SO2的检测, 其化学反响式如下:SO2 + hn1à SO2*à SO2 + hn2如图1-1所示, 样品气通过标有SAMPLE的进气口被抽入43i分析仪，样品气体通过一个能去处对检测有影响的碳氢化合物的“kicker管进入荧光室，在荧光室SO2分子将被紫外线激发，然后样品气通过流量计，毛细管和“kicker管的外套排出。一个聚光镜把脉冲紫外光聚焦到一个和反响室相连能产生激发SO2分子紫外线的光学组件。进入反响室的紫外光激发SO2分子，SO2分子返回低能级时释放出另一波长的紫外光。带通滤镜使只有SO2分子返回低能级时释放出的紫外光能到达光电倍增管PMT。光电倍增管PMT检测SO2分子释放出的紫外光。在反响室另一面的光电检测器连续检测脉冲紫外光源的情况，并通过电子线路对光源的波动进展补偿。43i仪器不仅可在前面板上显示SO2的浓度值，同时可将这些值输出到仪器的模拟输出端，串行口，局域网输出。第二章 使用说明书本章介绍前面板的屏幕显示、前面板上的按键及菜单驱动软件显示屏屏幕为320*240LCD显示屏，可显示样气的浓度、仪器的参数、仪器的控制及帮助信息。有时菜单所包括的容较多，屏幕不能同时显示菜单的全部容。这时, 可用á和â键来移动光标，这样即可观察菜单的每一项。Figure 3-1. 43i Front Panel Display按键Figure 3-2. Front Panel Pushbutton第一行是SOFT KEY，这些键用于用户直接跳转到需要的菜单中。RUN 键 RUN键如下图，用于显示运行屏幕。运行屏幕通常来说就是显示SO2的浓度。MENU 键MENU键用于显示主菜单，当按此键时，如果仪器不是正处于显示运行屏幕，则按此键显示最靠近的上级菜单，要了解更多的有关主菜单的情况，请阅读在此之后的有关 “主菜单的章节。ENTER 键ENT键用于选择菜单项、完成一项输入或是触发ON/OFF功能。HELP 键HELP键为帮助说明键，即提供正在显示容以外的信息。按HELP键会显示有关当前屏幕或菜单的简单说明。帮助信息用底部的字符行显示，因此很容易同操作屏幕区分开。如果想退出帮助屏，则可按MENU键以返回原先屏幕或按RUN键以返回到运行屏幕。áâßà键这四个箭头键 ( áâ和ßà ) 用于向上、下、左和右移动光标。软件简介43i仪器的菜单驱动软件流程图如图3-3所示。流程图的最上边为开机和自测试屏幕，仪器每次开机时都显示这两屏幕容，在预热阶段或是做自检过程中，也显示这些容(可按RUN键或MENU键跳过这些屏幕显示)。预热过程完毕后，仪器自动显示运行屏幕。运行屏幕即为正常的操作屏幕，通常显示 SO2的浓度。在显示运行屏幕时，假设按MENU键即显示主菜单。主菜单由子菜单的列单构成，每个子菜单中则包括仪器相应的参数及功能。本章将对每个子菜单及其屏幕显示做详细介绍。开机屏幕每次在43i仪器开机时, 即显示开机屏幕, 如以下图所示:开机屏幕运行屏幕运行屏幕，如以下图所示。运行屏幕主菜单主菜单包含数个子菜单，如以下图所示。根据不同的功能，仪器的参数和特性被划分到个子菜单中。用á和â键可将光标移到各子菜单名上。当从运行屏直接进入主菜单时，可用ß键跳过最近显示的子菜单屏。用 ENTER键来选择一个子菜单。主菜单.量程菜单量程菜单包括气体浓度单位，SO2量程和用户定义量程等项容。在显示屏幕的右上角，显示Single、dual或auto等字样。以指示仪器当前所处的方式。量程菜单在双量程(dual) 和自动量程(autorange)方式时，所显示的容一样，只是在右上角所显示的字样分dual(双量程)和auto(自动量程)不同而已。请详见下面章节有关单量程、双量程和自动量程方式的容。假设要显示量程菜单：s 从主菜单中选Range量程菜单的应用：s 按á和â键, 把光标>移到所需要的工程名称上。s 按ENTER 键, 以确认选项。s 按MENU键, 可返回主菜单。s 按RUN键, 可返回运行屏幕。SET CUSTOM RANGES.量程菜单Figure 3-4. Pin-Out of Rear Panel Connector in Single Range ModeTable 3-2. Default Analog Outputs in Single Range ModeChannelPinDescription114SO2 Analog Output233SO2 Analog Output315None434None517None626NoneGround16, 18, 19, 35, 37Signal GroundNote All channels are user definable. If any customization has been made to the analog output configuration, the default selections may not apply. 单量程方式在单量程方式中，SO2有一个量程，一个平均时间和一个跨度系数。在仪器的后面板上，有两个模拟输出端，排列方式如图3-4所示。双量程方式在双量程方式中，有两个相互独立的SO2模拟输出。在双量程方式中，仪器后面板上的模拟输出端子排列如图3-4和表3-3所示。Table 3-3. Default Analog Outputs in Dual Range ModeChannelPinDescription114SO2 High Range233SO2 Low Range315None434None517None626NoneGround16,18,19, 35, 37Signal GroundSO2通道有两个量程，即高量程和低量程，相对应的分别有高量程和低量程的SO2两个模拟输出。这就使同一个样气浓度的读数可以同时有两个不同围的模拟输出，例如：将低模拟输出的浓度围设成0到50ppb；而将高的模拟输出浓度围设成0到100ppb。也可将上下两个量程设置成相等。以提供两个一样的输出。每个通道除有两个量程围的输出外，还有两个跨度系数，所以每个量程可单独进展校准。这对于两个量程围相差比拟远的情况下是很有必要的。如低量程的浓度围为050ppb，而高量程的量程围为0100,000ppb。在这种情况下，就有必要设置两个模拟输出围。假设要启用双量程方式，应将选择开关4置ON，5置OFF见图37。自动量程方式自动量程方式可由用户在量程菜单中自行定义高、低量程，仪器根据浓度的上下和高、低量程所代表的浓度围自动进展SO2模拟输出上下围之间的切换。模拟输出有一个相应的状态输出，见图35，状态输出用于指示仪器当前的模拟输出是处在高量程围还是低量程围。例如：假定低量程定义在0 50 ppb，高量程定义在0 100 ppb (见图36)。当仪器测量浓度低于50 ppb 时，NO的模拟输出用低量程，如下图。当采样浓度高于50 ppb 时，模拟输出用高量程，状态输出指示着哪个量程正在被仪器所用，用低量程输出时，状态输出为 0 V。用高量程时，状态输出为满度输出幅度的50。当仪器处在高量程档时，SO2浓度必须降到低量程档的85时，仪器才能转入低量程档。此外，仪器有两个跨度系数，因此每个量程可分别进展校准。这对于处理两个量程相差很远的情况时就显得很有必要了。如：低量程围为50 ppb。而高量程围可达1000 ppb, 这种情况就需对高、低量程分别进展校准。Figure 3-7. Pin-Out of Rear Panel Connector in Autorange ModeTable 3-4. Default Analog Outputs in Autorange ModeChannelPinDescription114SO2AnalogOutput233SO2Status Output:half-scale = high rangezero scale = low range315None434None517None626NoneGround16,18,19, 35, 37Signal Ground气体浓度单位气体浓度单位屏幕，如以下图所示，定义如何表示SO2的浓度，气体浓度单位有百万分之一 ( ppm )、十亿分之一 ( ppb )、微克立方米( mg/m3 ) 及毫克每立方米 ( mg/m3 ) 等4种。当浓度的单位从 ppb 或 ppm 切换到mg/m3 或 mg/m3 时，SO2的量程自动切换到最高量程上。例如：仪器浓度单位从 mg/m3 切换到 ppm 时，所有的量程都自动置于100ppm档。气体浓度单位屏幕的第一行显示当前气体单位，第二行显示所选择的气体浓度单位。显示气体浓度单位屏幕的步骤：s 从主菜单项选择量程菜单 (Range)s 从量程菜单项选择气体单位 (Gas Units)气体浓度单位屏幕的使用：s 用á和â键选择气体浓度单位。s 按ENTER键以确认选择。s 按键以返回量程菜单。s 按键可返回运行屏幕。气体单位屏幕SO2量程SO2的量程决定仪器的模拟输出的浓度围。例如 050 ppb 的SO2量程是指仪器的模拟输出的围为0到50ppb。显示屏幕上第二行显示SO2的当前量程。第三行用来显示要变换的量程。单量程、双量程和自动量程画面如下所示。两幅画面的区别是右边的画面的第一行显示中有Hi或LO字头，以指示仪器当前显示的是哪个量程。请详细阅读有关“单量程、“双量程和“自动量程的有关章节。表31列出了当前可选用的量程围。要选用扩展量程，仪器部开关8必须设置为ON。假设要显示SO2量程，可按以下步骤进展。s 在主菜单中选量程 (Range)s 在量程菜单中选量程(Range)。量程屏幕的使用：s 用á和â键选择量程。s 用ENTER键确认所选量程。s 用键返回量程菜单。s 用键返回运行屏。Table 3-5. 标准量程ppbppmµg/m3mg/m3500.052000.21000.105000.52000.201,00015000.502,00021,00015,00052,000210,000105,000520,0002010,0001025,00025C1C1C1C1C2C2C2C2C3C3C3C3Table 3-6. 扩展量程ppbppmµg/m3mg/m35000.52,00021,00015,00052,000210,000105,000520,0002010,0001050,0005020,00020100,00010050,00050200,000200100,000100250,000250C1C1C1C1C2C2C2C2C3C3C3C3For more information about custom ranges, see “Set Custom Ranges below.用户量程菜单用户量程菜单，如以下图所示，列出3个用户量程C1、C2和C3。用户量程即为用户自定义的量程。在标准量程方式中，介于0.05ppm (0.2mg/m3 ) 和 10 ppm (50mg/m3 )之间的任何值都可做为定义量程的界值，在扩展量程方式中，任何介于0.5ppm (2mg/m3 ) 和 100 ppm (250mg/m3 )之间的值也可被用来作为定义量程的界值。假设要显示用户量程屏，可按以下步骤进展。s 在主菜单中选量程项Ranges 在量程菜单中选设置用户菜单Set Customs Ranges用户量程菜单的使用：用á和â键使光标 > 上下移动。s 用ENTER键定义用户所选择的量程。s 按键以返回量程菜单。s 按键以返回运行屏幕。设置用户量程菜单用户量程屏幕用户量程屏幕，如以下图所示，用于定义用户量程。第一行显示当前用户量程，第二行显示要设置的量程。为了能使用用户量程的满量程，则应在量程屏幕中选择用户量程( C1、C2或C3 )。详细步骤请参见“SO2量程章节。显示用户量程屏幕的方法：s 在主菜单中选量程项 ( Range )。s 在量程菜单中选设置用户量程项 ( Set Custom Ranges )。s 在设置用户量程菜单中选择C1、C2或C3。用户量程屏幕的使用：s 用á和â键增加或减小每位数字。s 用à和ß间键左右移动光标 - 。s 按ENTER键以确认所选的用户量程值。s 按键返回设置用户量程菜单。s 按键返回运行屏幕。设置用户量程屏幕平均时间平均时间是指在做SO2测量时定义的一个时间周期10到300秒。仪器根据这段时间里的读数来计算SO2的平均浓度。前面板上的显示以及模拟输出随着所计算的平均值每10秒钟更新一次。也就是说仪器输出的每次变化都显示的是在此之前10秒读取数据的平均值，而300秒的平均时间是指仪器在每10秒钟的数据更新时显示和输出的是在此之前300秒的数据平均值。因此，平均时间越短，前面板上的显示和模拟输出对浓度变化的反响速度越快。而平均时间取得越长，则输出数据的变化越平滑在单量程和自动量程方式下的平均时间屏幕如以下图所示，而在双量程方式中，在平均时间屏幕前还有一平均时间菜单，之所以有这个菜单是因为在双量程方式中有两个平均时间高和低。在单、双和自动量程三种方式中，其平均时间屏的功能都是一样的，可供选择的平均时间有10，20，30，60，90，120，240和300秒等几种，在手动方式中还可以选择其他的平均时间值。详细细节可参见本章后面的“自动/手动方式容。假设要显示平均时间菜单/平均时间屏幕：s 在主菜单中选平均时间项Averaging Time平均时间屏幕的应用：s 用á和â键选择平均时间。s 按ENTER键确认所选的平均时间值。s 按键以返回主菜单。s 按键以返回运行屏幕。平均时间屏幕SO2的零背景校准值SO2的零背景校准值是在校零过程中确定的。SO2的零背景值是仪器在对零气进展采样时SO2通道的信号读数。零背景信号主要是由于电路上的偏移、光电倍增管的暗电流和散射光的影响等综合作用所引起的。仪器先把SO2的零背景校准值存储起来，以将其SO2的读数调整到零。SO2的校零画面用来进展仪器的手动零点校准。在进展零点校准时，先让仪器对零气采样直到其读数稳定。画面显示的第一行为SO2的当前读数，第二行显示的是存储器中存储的SO2零背景修准值。SO2的零背景校准值以仪器当前的气体浓度单位为单位。以后，仪器从测出的SO2数据中减去零背景校准值，即得出所显示的SO2读数。在下面的例子中，分析仪器在采零气的时候显示的SO2读数为 21.4 ppb。SO2的零点校准值是0.0 ppb。那是仪器没有进展零背景校准。表示仪器从所测到的NO浓度中减去0.0ppb以得到显示结果。此时就需要把零背景校准值也增加到21.4ppb以使仪器的SO2零值读数为0ppb。下面的例子为将SO2的读数调零。用á键将SO2背景校准值调到21.4 ppb, 当SO2背景校准值增加时，SO2的浓度读数减小，然而，按á和â键不影响模拟输出和已经存储的0.0ppb的SO2零背景校正值。跟在SO2读数和SO2零背景校准值后面的问号表示这些更改值只是暂时的更改而不是真正的更改。如果用户想跳出此屏幕显示而不做任何实际修改则只需按MENU键返回校准系数菜单屏幕，或按RUN键返回运行屏幕。如果此时按了ENTER键，则仪器就会做真正的改动。即将SO2的读数调整为0ppb，并将21.4ppb的零背景修准值存储起来。假设要显示SO2的背景值屏幕：s 在主菜单中选校准系数Calibration Factorss 在Calibration Factors菜单中选SO2背景值SO2 Background.SO2背景值屏幕的应用：s 用á和â键增或减SO2的背景值。s 按ENTER键以承受背景值的变化。s 按键以返回Calibration Factors 菜单。s 按键，返回运行屏幕。SO2背景值屏幕SO2的跨度系数SO2的跨度系数是在校准间期计算的。跨度系数用来修正SO2的读数，SO2的跨度系数通常在1.000附近。当仪器对浓度的气体采样时，用户可用SO2的跨度系数屏幕来对SO2的跨度系数进展人工修改。显示屏的第一行为当前SO2浓度的读数。第二行显示的是存在存贮器中的SO2跨度系数，仪器当前即用该值对SO2浓度进展修正，注意，如果跨度系数的值改变了，则第一行所显示的当前NO浓度值也跟着改变。然而，如果没按ENTER键，则跨度因数不会真正改变。只有当按了ENTER键，表示暂时变化的问号消失后，变化的跨度系数才会被真正的存贮起来。显示SO2的跨度系数屏幕的方法：在主菜单中选Calibration Factorss 在Calibration Factors 菜单中选SO2的校准系数SO2 Coef SO2跨度系数屏幕的应用：s 用á和â键增或减显示的读数。s 按ENTER键以确认值的改变。s 按键，返回Calibration Factors 菜单。s 按键，返回运行屏幕。SO2跨度因数屏幕校准压力菜单Calibration Pressure校准菜单校准菜单用于校零和校跨。在下面的显示中，校准菜单对单、双和自动量程三种方式而言都是一样的。双量程和自动量程有两个SO2的跨度系数高和低。仪器可对每个量程分别进展校准。这在两个量程差得很远的情况下是很有必要的。例如两个量程分别为500ppb和100ppm。显示校准菜单的方法：s 在主菜单中选校准Calibration校准菜单的应用：s 用á和â键上下移动光标。s 按ENTER键确认选择。s 按键可返回主菜单。s 按键可返回运行屏幕。单、双 /自动量程方式下的校准菜单校零校零屏幕，如下所示，用于仪器的零点校准。先使仪器对零气采样,并等到仪器的读数稳定。屏幕的显示为SO2的当前读数。在进展零点校准时必须使仪器通零气5分钟以上。显示校零屏幕的方法：s 在主菜单中选校准Calibration。s 在Calibration菜单中选校零Calibrate Zero。校零屏幕的应用：s 按ENTER键将SO2的读数设为零。s 按键可返回校准菜单。s 按键可返回运行屏幕。校零屏幕SO2的校准当向仪器通入浓度的跨度气时，可用跨度校准屏幕来SO2的跨度浓度进展调整。屏幕显示的第一行为SO2的当前浓度读数，第二行则为SO2的当前量程，第三行为操纵者输入的标气浓度值。显示SO2的校准屏幕的方法：s 在主菜单中选Calibration.s 在Calibration菜单中选校准SO2Calibrate SO2。SO2校准屏幕的应用：s 用á和â键增加或减少每位数字。s 用ß和à键向左和向右移动光标-。s 按ENTER键即将SO2读数校准到与标气值相符。s 按键可返回Calibration菜单。s 按键以返回运行屏幕。SO2校准屏幕仪器控制菜单如下所示，仪器的控制菜单包括好几项，这些由软件控制的工程都列在菜单中，使操作者能够进展这些仪器功能的控制。显示仪器控制菜单的方法：s 在主菜单中选仪器控制Instrument Controls仪器控制菜单的应用:s 用á和â键上、下移动光标。s 按ENTER键确认选择。s 按键可返回主菜单。s 按键可返回运行屏幕。仪器的控制菜单紫外灯设置数据：温度修正温度修正是在仪器因为其部温度的变化对子系统和输出信号带来的影响可以被测出来，所测出的数据即可做为对温度变化所带来影响进展补偿的依据，该补偿即可做为特殊应用，也可以在仪器工作在设计温度围之外时应用，尽管EPA的条例中对温度补偿没有做要求。温度补偿屏幕如以下图所示，当温度补偿开启时，屏幕的第一行显示的是当前仪器的机温度(该温度是由装在母板上的温度计测出的)。当温度校正关闭时，屏幕的第一行显示容为工厂设定的标准温度30°C。显示温度修正屏幕的方法：s 从主菜单中选仪器控制(Instrument Control)s 在仪器控制菜单中选温度修正(Temperature Correction)温度校准屏幕的应用：s 按ENTER键触发温度修正的开和关s 按键返回仪器控制菜单s 按返回运行屏幕 温度修正屏幕压力修正压力修正就是当反响室的压力变化而对输出信号造成影响时进展补偿，反响室压力变化而对分析仪的子系统及输出信号所造成的影响可以被测出来，所测出的数据即可做为对反响室压力变化进展补偿的依据。虽然EPA没有对压力补偿进展要求，但用户可根据具体情况决定是否进展压力补偿。压力修正屏幕如以下图所示，当压力修正翻开时，第一行显示反响室的压力；当压力修正关闭时，第一行则显示工厂设定的标准压力760mmHg。压力修正屏幕的显示方法：s 在主菜单中选仪器控制(Instrument Controls)s 从仪器控制菜单中选压力修正(Pressure Correction)压力修正屏幕的应用：s 按ENTER键以触发压力修正的开和关s 按键返回仪器控制菜单s 按键返回运行屏幕压力修正屏幕屏幕亮度屏幕亮度屏幕，如下所示，用于改变屏幕的亮度，依次有20、50、90和100共10个等级，平时将屏幕的亮度调得比拟小将有助于延长屏幕的使用寿命显示屏幕亮度屏幕的方法：s 在主菜单中选仪器控制( Instrument Control )s 在仪器控制菜单中选屏幕亮度( Screen Contrast )屏幕亮度屏幕的使用：s 用á和â键增加或减少屏幕的亮度s 按ENTER键以确认s 按键返回仪器控制菜单s 按键以返回运行屏幕屏幕亮度屏幕维修方式维修方式屏幕如以下图所示，用于将维修方式翻开和关闭。维修方式中含有在对43i型仪器进展调整和故障诊断时有用的参数和功能。显示维修屏幕的方法：s 从主菜单中选仪器控制(Instrument Control)s 从仪器控制菜单中选维修方式(Service Mode)维修方式屏幕的使用方法：s 按ENTER键触发维修方式的开和关s 按键返回仪器控制菜单s 按键返回运行屏幕 维修方式屏幕时间由以下图所示的时间屏幕可对仪器部的时钟进展设置，屏幕上第一行显示为当前时间，第二行显示为更改时间，仪器在关机时部时钟用其自己的电池供电。时间屏幕的显示方法：s 从主菜单中选仪器控制(Instrument Control)s 从仪器控制菜单中选时间(Date/Time)时间屏幕的用法：s 按á和â键以增/减小时和分钟值。s 按ß和à键以左、右移动光标-s 按ENTER键以确认更改s 按键则返回仪器控制菜单s 按键则返回运行屏幕时间屏幕诊断菜单如下所示的诊断菜单为用户提供诊断信息和功能，这对用户做仪器的故障诊断是很有用的。诊断菜单的显示方法：s 从主菜单中选诊断(Diagnostics)诊断菜单的使用方法：s 用á和â键上，下移动光标。s 按ENTER键确认选择选择。s 按键则返回主菜单。s 按键则返回运行屏幕。诊断菜单程序号程序号屏幕，如以下图所示，显示仪器所装程序的版本号。如果用户对仪器有什么疑问，请在与生产厂家联系之前先查看一下程序的版本号。程序号屏幕的显示方法：s 在主菜单中选诊断( Diagnostics )s 在诊断菜单中选程序号( Program Version )程序号屏幕的用法：s 这只是一幅显示程序号的屏幕。s 按键返回诊断菜单。s 按键返回运行屏幕。程序号屏幕电压电压屏幕如以下图所示，显示直流电源的电压和PMT的电压。用这屏幕显示可对电源板的输出电压低或电压波动等故障做快速检查，而无需用电压表进展测量。电压屏的显示方法：s 从主菜单中选诊断(Diagnostics)s 在诊断菜单中选电压(Voltages)电压屏的用法：s 这只是一幅显示电压值的屏幕s 按键返回诊断菜单s 按键返回运行屏。电压屏幕温度温度屏幕如以下图所示，显示机温度、反响室温度。温度屏幕的显示方法：s 从主菜单中选诊断( Diagnostics )s 从诊断菜单中选温度( Temperatures )温度屏幕的用法：s 这只是一幅信息显示屏幕。s 用á和â键上、下移动光标s 按键返回诊断菜单s 按键返回运行屏幕温度屏幕压力压力屏幕如以下图所示，显示反响室的压力。压力由装在反响室管线中的压力传感器测出。压力屏幕的显示方法：s 从主菜单中诊断( Diagnostics )s 在诊断菜单中选压力( Pressure )压力屏幕的用法：s 这只是一幅信息显示屏s 按键返回诊断菜单s 按键返回运行屏幕压力屏幕流量流量屏幕如以下图所示，显示样气的流量。流量由装在机的流量传感器测出见图11)流量屏幕的显示方法s 在主菜单中选诊断( Diagnostics )s 在诊断菜单中选流量( Flow )流量屏幕的用法：s 这只是一幅信息显示屏幕s 按键返回诊断菜单s 按键返回运行屏幕流量屏幕灯光强度灯光强度屏幕如以下图所示，显示紫外灯的光强，单位Hz。灯光强度屏幕的显示方法s 在主菜单中选诊断( Diagnostics )s 在诊断菜单中选灯光强度( Lamp Intensity )灯光强度屏幕的用法：s 这只是一幅信息显示屏幕s 按键返回诊断菜单s 按键返回运行屏幕灯光强度屏幕光路测试光路测试屏幕如以下图所示，用于开关光路测试LED。在仪器反响室中有一个LED发光二极管可以模拟一定浓度SO2发出的荧光。这一设计使用户能快速方便地检查光路和电路局部的漂移和其他问题。在母板上的可变电阻R7用于调整LED的强度。当进展光路测试时，紫外灯必须关闭。光路测试屏幕的显示方法s 在主菜单中选诊断( Diagnostics )s 在诊断菜单中选光路测试 ( Optical Span Test )光路测试屏幕的用法：s 按ENTER键可开关光路测试s 按键返回诊断菜单s 按键返回运行屏幕光路测试屏幕测试模拟输出测试模拟输出菜单包括三种选择，如以下图所示。这三种功能可将模拟输出置零和置满度。以便对模拟输出进展调整，使其与前面板上的数字显示一致。此外，还有一个数模转换的测试。可对整个量程的模拟输出进展测试。选择测试模拟输出菜单的方法：u 从主菜单中选诊断( Diagnostics )u 从诊断菜单中选测试模拟输出( Test Analog Outputs )测试模拟输出菜单的用法：u 用á和â键上下移动光标u 按ENTER键以确认选择u 按键返回诊断菜单u 按键返回运行屏幕测试模拟输出菜单数模转换测试数模转换的测试用于检测全量程的模拟输出。模拟输出从2.3开场，每秒钟增加0.1%，一直增加到100.0。线性化输出则表示模拟输出工作正常。选用数模转换测试屏幕的方法：u 从主菜单中选诊断( Diagnostics )u 从诊断菜单中测试模拟输出( Test Analog out put )u 从测试模拟输出菜单中选Ramp 数模转换测试屏幕的使用方法：u 这只是一幅显示屏幕u 按键返回设置输出菜单，并取消测试输出u 按键返回运行屏并取消测试输出:模拟输出测试屏幕报警报警菜单，如以下图所示，显示一个由分析仪所监测的运行参数的清单。如果所监测的工程超出了高或低极限，该工程的状态就会从OK分别变为High或Low。右上角的数字代表这出现报警的次数。如果从来未出现过报警，则所显示的数字为零。如果要看*个工程的实际值和其最小与最大极限值，则可将光标移到该项上然后按ENTER键。显示报警菜单的方法：u 从主菜单中选报警Alarm报警菜单的使用方法：u 用á和â键上、下移动光标u 按ENTER键以确认选择u 按键返回主菜单u 按键返回运行屏幕ZERO CHECK OKSPAN CHECK OKZERO AUTOCAL OKSPAN AUTOCAL OKSO2 CONCENTRAION OKMONTHERBOARD STATUS OKINTERFACE SATUS I/O OKE*P STATUS OK报警菜单机温度机温度屏，如以下图所示。显示机壳的当前温度和工厂设定的最小和最大报警极限值。当仪器处在维修方式时，最小和最大报警极限值可以进展更改，可承受的报警极限值围为8°C到47°C。当机温度读数超出最小或最大报警极限时，即产生报警。所谓报警，就是在运行屏和主菜单上出现alarm(报警)字样。调出机温度屏幕的方法：u 在主菜单中选报警(Alarm)u 在报警菜单中选机温度机温度屏幕的用法：u 用á和â键上、下移动光标仪器处在维修方式u 按ENTET键确认选择仪器处在维修方式u 按键返回报警菜单u 按键返回运行屏幕机温度屏幕最小和最大机温度报警极限最小和最大机温度报警极限屏幕，如以下图所示，仅当仪器处在维修方式时才可调出。可用来改变最小机温度报警极限，最小和最大机温度屏的功能一样。选用最小或最大机温度报警极限屏幕的方法维修方式开启u 从主菜单中选报警( Alarm )u 从报警菜单中选机温度( Internal Temperature )u 在机温度菜单中选最小( Min )或最大( Ma* )最小或最大机温度报警极限屏幕的用法：维修方式开启u 用á和â键增加或减少数值。u 按ENTER键承受改变值u 按键返回机温度菜单u 按键返回运行菜单设置机温度报警下限值屏幕反响室温度反响室温度屏幕，如以下图所示，显示反响室的当前温度和工厂设定的最大及最小报警极限值。当仪器处在维修方式时，可对最大和最小极警极限值进展修改。可承受的报警极限围为从43到47°C。如果反响实的温度超过了最大或最小报警极限。即在运行屏或主菜单上显示报警(alarm)字样。反响室温度屏幕的显示方法：u 在主菜单中选报警(Alarm)u 在报警菜单中选反响室温度(Chamber Temperature)反响室温度屏幕的使用方法：u 用á和â键上下移动光标维修方式开启时u 按ENTER键确认选择维修方式开启u 按键返回报警菜单u 按键返回运行屏幕反响室温度屏幕最大和最小反响室温度报警极限最小反响室温度报警极限屏幕，如以下图所示，仅当仪器处在维修方式时才可使用。该屏可以对最小反响室报警极限进展改动，最大和最小反响室温度屏的功能是一样的。显示最大和最小反响室温度报警极限屏幕的方法：维修方式开启时u 从主菜单中选报警 ( Alarm )u 从报警菜单中选反响室温度( Chamber Temperature )u 从反响室温度菜单中选最小( Min )或最大( Ma* )最大或最小反响室温度报警极限屏幕的用法维修方式应开启时：u 用á和â键增加或减少数值u 按ENTER键确认变更u 按键返回反响室温度菜单u 按键返回运行屏幕设置最小反响室温度报警限值屏幕压力压力屏幕，如以下图所示。显示当前反响室的压力读数和工厂设定的最高和最低报警极限。在维修方式中，最高和最低报警极限值可以被修改。可承受的报警极限值围为400到1000mmHg。如果压力值的读数超出了最高或最低极限值，则产生报警，即在运行屏幕和主菜单中显示alarm字样。显示压力屏幕的方法：u 在主菜单中选报警(Alarm)u 在报警菜单中选压力(Pressure)压力屏幕的使用方法：u 用á和â键上下移动光标(维修方式要开启)u 按ENTER键确认选择(维修方式开启)u 按键返回报警菜单。u 按键返回运行屏幕。压力屏幕最高和最低压力报警极限最低压力报警极限屏幕，如以下图所示，仅在维修发式下才能用。该屏用于改变最低压力报警极限
