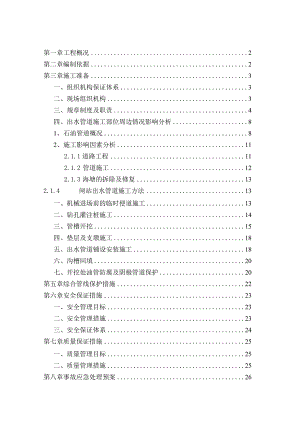

第一章工程概况2第二章编制依据2第三章施工准备3一、组织机构保证体系3二、现场组织机构3三、规章制度及职责4四、出水管道施工部位周边情况影响分析81、石油管道概况82、施工影响因素分析112.1.1 道路工程112.1.2 管道施工122.1.3 海塘的拆除及修复132.1.4 闸站出水管道施工方法13一、机械进场前的临时便道施工13二、钻孔灌注桩施工14三、管槽开挖15四、垫层及支墩施工18五、出水管道铺设安装施工18六、沟槽回填20七、开挖处油管防腐及阴极管道保护20第五章综合管线保护措施22第六章安全保证措施23一、安全管理目标23二、安全管理措施23三、安全保证体系24第七章质量保证措施25一、质量管理目标25二、质量管理措施25第八章事故应急处理预案2630附图一、二第一章工程概况岱山县岱东镇北峰海塘配套闸站工程位于洛沙湾河末端，北峰海塘北段，紧靠北峰大闸，设计排涝流量为3×2.5m7s,为立式轴流泵。水泵设计共设置3台机组,单机容量220kw,单台泵流量为2.50m3/so工程防护区内满足20年一遇排涝标准，工程等别为Iv等，主要建筑物级别为4级，次要建筑物5级，临时建筑物级别为5级。本工程主要内容是闸站出水管道的开挖铺设安装施工。第二章编制依据1 .中华人民共和国石油天然气保护法（中华人民共和国主席令第30号）；2 .中华人民共和国特种设备安全法（中华人民共和国主席令第4号）；3 .浙江省石油天然气保护条例（2014年10月Ol日，2021修正）；4 .关于规范公路桥梁与石油天然气管道交叉工程管理的通知（交公路发20153号）；5 .石油天然气管道安全规程（SY6186-2007）；6 .公路安全保护条例；7 .油气管道穿越工程施工规范（GB50424-2015）；8 .水利工程建设项目验收管理规定（水利部第30号令）；9 .水利水电建设工程验收规程（SL223-2008）；10 水利水电工程钻孔压水试验规程（SL31-2003）；11 .水利水电工程土工合成材料应用技术规范(SL/T225-1998)；12 .水工混凝土施工规范(SL677-2014)；13 .水利水电工程施工测量规范(SL52-2015)；14 .水利水电工程施工组织设计规范(SL303-2017)；15 .施工现场临时用电安全技术规范(JGJ46-2005)；16 .水利水电工程施工通用安全技术规程(SL398-2007)；17 .水利水电工程施工作业人员安全操作规程(SL401-2007)；18 .本工程的施工组织设计、设计图纸及业主提供的相关资料第三章施工准备一、组织机构保证体系我公司对此工程高度重视将安排各类专业工程技术管理人员投入施工管理，并以责任状的形式内部签定合同，从而确保各项具体目标(工期目标、质量目标、安全目标和核算目标等)的实现。并派驻工程所需的几名主要管理人员对本工程进行管理；派具有工程施工经验的项目经理担任本工程的项目经理，由长期从事技术负责工作的工程担任本工程的技术主管，组建一个人员精干、工作能力强的项目部。二、现场组织机构项目部项目经理现场负责人技术负责人取样员材料员资料员安全员质检员施工员三、规章制度及职责1、项目部规章制度是确保工期如期实现的必要保证施工项目部是代表公司行使该工程实施的临时权力机构，将全面按项目法管理施工。为此特以作业班组为单元，层层建立工期质量、安全文明施工等方面的管理制度，从而确保工期高品质如期完成。2、主要负责人职责(1)项目经理代表公司、是该工程施工的最高指令人，对工程形象进度和工程质量全面的责任。岗位职责如下:全面主持项目执行机构的日常工作；在投标阶段，组织编制投标文件；项目实施过程的全职组织者和指挥者；组织编制项目质量保证计划、各类施工技术方案、安全文明施工组织管理方案并督促落实工作；组织编制项目执行机构的劳资分配制度和其他管理制度；与组织编制项目实施的各类进度计划、预算、报表；组织项目实施的各类供应商的选择工作；拟订项目执行机构组织和人员配制及其岗位职责；具体负责项目质量、工期，安全目标的管理监督工作；决定项目的各种奖励分配方案并报公司备案；QD负责与业主、监理、设计等的协调和沟通的组织领导工作；负责工程的竣工交验工作；（2）项目技术负责人对该项目工程负技术责任，分管施工内业、工程施工、工程质量、测量工作、组织参加业主技术会议和解决施工过程疑难问题，组织编制、审定竣工资料。岗位职责：协助项目经理管理和领导技术部和设计部的工作；组织相关部门和人员代表项目部参与与业主、监理方等就施工方案、技术、设计、质量等方面的问题的会议、讨论或磋商；主持施工组织设计和重大技术方案和测量方案的编制并负责审核、把关；组织进度计划的编制并监督落实，各项工作之间在进度安排方面的配合和协调；参与项目质量策划并督促技术方案和施工组织设计主要内容的落实工作；对新技术、新工艺和新材料在本工程的推广和使用进行指导并把关；协助项目领导和组织创优工作；竣工图、竣工资料、技术总结等工作的指导和把关；负责组织对工人和劳务队伍的岗前培训工作并审查培训效果;(3)施工员在项目经理和技术主管领导下,对工程施工形象进度,工程质量具体策划并下令给各施工班组执行,是直接布置作业层，按进度计划正常动转的指挥者，对工程进度和工程质量负直接责任。(4)安全员在安全管理小组领导下，每天24小时坚守工作现场随时巡视、检查、指挥安全管理，消除安全隐患，尤其重视安全管理工作，同时还应协助交警维护好交通秩序，保证交通安全。岗位职责：协助技术负责人工作和监理一道，负责项目安全生产、文明施工和环境保护工作；参与编制项目质量保证计划，负责编制安全文明施工组织管理方案和管理制度并监督实施；负责安全生产和文明施工的日常检查、监督、消除隐患等管理工作;负责管理人员和进场工人安全教育工作；负责安全技术审核把关和安全交底；负责每周的全员安全生产例会；负责制定安全生产应急计划，保证一旦出现安全以外，能立即按规定报告各级政府机构，保证项目施工生产的正常进行，负责准备安全事故报告；(5)质检员是工程质量的具体负责人，负责巡视监督施工现场工序是否按规程、规范施工情况并及时纠正，协助资料员搞好隐蔽工程等工程质量资料。岗位职责：协助技术负责人工作，负责项目质量监督、质量管理、创优评奖和质量体系工作的开展；配合项目质量总监，负责管理项目质量检检小组的工作，实施项目过程中工程质量的质检工作，并与政府质量监督对口工作；负责管理落实质量记录的整理存档工作，协助项目总工程师和副总工程师进行竣工资料的编制工作；负责编制项目质量保证计划并负责监督实施、过程控制、日常管理；负责项目全员质量保证体系和质量方针的培训教育工作；负责分部分项工程工序质量检查和质量评定工作；参与相关材料供应商的选择和日常管理工作；负责质量目标的分解落实，编制质量奖惩责任制度并负责日常管理;负责工程创优和评奖的策划、组织、资料准备和日常管理工作;最终负责竣工和阶段交验技术资料和质量记录的整理、分装工作；与技术部一道，共同负责项目阶段交验和竣工交验；域负责质量事故的预防和整改处理工作。(6)内业资料员负责技术资料按备案制要求收集、制作、汇编成册、协助技术负责人指导施工，处理施工中技术问题以及完善施工中和竣工后各种技术资料的汇编。(7)测量员是工程施工“龙头龙尾”工程，负责施工中复测、放线、放样、平面和高程控制测量工作，并及时提供工序施工平面和高程资料。(8)材料管理员负责及时优质按量供应施工材料，作好材料供应计划，准备和材料落实工作，协助副经理接好材料保管工作。四、出水管道施工部位周边情况影响分析1、石油管道概况经现场排摸探测，在泵站管道出口、北峰海塘内陆侧堤脚附近约5m处有一根250的石油管道平行海堤布置，并穿过北侧的北峰大闸闸前闸墩。详见以下附图：北修大雨输油售续/5fOCA*I.嗣2M*t-1.03海皿9-025,二榜-1输油管线布图输油管线现场照片图该石油管道埋深约80cm,石油管道内设计压力7.8Mpao2、施工影响因素分析该处石油管道施工范围主要考虑以下影响因素：1、道路工程（临时便道及正式道路）；2、泵站出水管道施工；3、穿海塘钢管破堤及2.1.1 道路工程本工程范围东西两侧各有一条便道，东侧便道为海塘交通道路为永久交通便道，供社会车辆通行，西侧便道为泵站工程临时施工便道。道路工程施工主要考虑便道施工过程中大型车辆通行对石油管道的影响；施工便道启用后，工程车辆通行对管道的影响等。但现状海塘道路与输油管道平行布置，没有交叉。2.1.2 管道施工北峰泵站为堤后式布置结构，采用单泵单管的型式穿北峰海塘排至外海。泵站出水管为DN1200mm钢管。按设计图纸，出流管道布置于石油管道下方。两管道之间外壁净距离为30cm。考虑水流出流管道的开挖、安装过程中，对石油管道的有较大影响。主要体现在如下几个方面：(1)管槽开挖造成石油管道的悬空。对管道的结构应力造成不利影响。(2)管道布设安装过程中，施工机械对管道周边土体的挤压，造成对输油管道的次应力影响。(3)原设计管道采用支墩结合桩基的型式对出水管道进行布置，支墩离石油管道也很近。支墩下部的钻孔灌注桩施工过程中桩基机械的设置、钻孔施工的震动对管道的安全形成了较大的安全隐患。2.1.3 海塘的拆除及修复水泵出流管道需穿北峰海塘。因此，工程要开挖和修复一部分海塘，由于海塘于输油管道较近，工程车辆进出，施工机械、工程材料的堆放对输油管道的安全都有一定的不利影响。第四章闸站出水管道施工方法一、机械进场前的临时便道施工施工场地作业图详见附图一：临时便道做法：原有自然地坪找平再碾压密实铺20cm厚3:7灰土碾压密实浇筑C20混凝土15Cm开挖前在路基上放样，撒好道路边线，使路基施工范围一目了然，路基同步分层回填压实至路基顶。路基回填要分别分层填筑，不得混填。以防止内部形成水囊后薄弱面，影响路基稳定。自然地坪碾压验收合格后开始20cm厚3:7施工。灰土施工过程中注意抄平和道路的找坡，找坡坡度需满足道路排水要求。灰土的碾压密实度不小于95%o灰土施工验收合格后开始道路混凝土浇筑施工准备。混凝土路面必须按照要求留置伸缩缝，混凝土浇筑之前保证路基的干燥没有积水,混凝浇筑过程中严格按照混凝土施工工艺施工。混凝土浇筑完后，及时按期洒水养护，在混凝土干硬之前完成混凝土路面防滑条施工。施工便道与相邻管道间距不少于2.5m,便道周边设置临时隔离栏，使施工车辆在施工便道内正常行驶不影响车辆及装载荷载对相邻管道的破坏。现场的隔离栏设置具体如下图：二、钻孔灌注桩施工每个支墩基础采用1枚800钻孔灌注桩处理，桩端入岩不小于1.2m,每6.5m布置一枚共6枚。钻孔灌注桩施工选用正循环成孔，反循环清孔，原土造浆，静态泥浆护壁、导管浇筑水下碎。800钻孔灌注桩选用GPS20型钻机共配备GPS20型钻机1台，主要工艺流程见图：桩基方案报工程师施工准备桩位放梯准备砂石料和水埋设护筒取样试验碎配合比设计钻孔报工程师审批混凝体拌合检直坍落度I混凝土运输泥浆循环和泥浆处第一次清孔下钢筋笼、导管第二次清孔复查沉渣和泥浆指标终孔检查、孔深、孔径监理工程师检查自检或监理工程师灌注水卜混凝土成桩混凝上强度和桩位检查报监理工程师进入下一根桩施工-施工过程中，调整钻孔灌注桩钻机钻孔速率。钻孔开始时，要减压、慢速钻进，待钻头和导向部位全部进入地层后，方可加速钻进以免糊钻。但钻进过程中一定要进尺均匀，地层交界处要慢速钻进。一般施工时钻机钻孔速率应控制在20-40rmin,当石油管道沉降达到报警值时，钻机钻孔速率应适当减慢，以防止石油管道沉降值进一步扩大并增加对石油管道沉降检测次数。三、管槽开挖沟槽横断面图详见附图二：1、在管道安全控制区域内开挖前，项目部对施工作业人员进行安全技术交底和安全作业规程教育，施工过程中，检查督促施工作业人员不得在安全控制区域内吸烟，使用明火。2、在开挖前，与管线单位现场技术员复核无误。在确认地下管线情况下后方可开挖。并记录管线公司急修电话号码，以备应急抢修；在安全控制区域，一律实行人工开挖，发现有异常现象，及时汇报管线单位。3、出水管道开挖作业需单管施工。完成一根下出水管后，方可再实施另外一根水管，不允许同时开挖三根出水管管槽，避免大开挖面造成输油管道的变形甚至损坏。4、开挖前：（1）、需每20米设临时集水井80X80三处、离管槽两侧1米设置20X20的临时排水沟。排水沟、集水井应分段施工，碎底板及侧壁采用C20抗渗防碎，首先浇混筑凝土底板，在浇筑侧壁,浇注时由一端平行向另一端推进摊铺,采用人工振捣,人工收浆抹平,浇筑碎时，进行跟踪测量，严格控制高程，底板及侧壁采用人工洒水进行养护。.2）、边坡时应遵循由上而下分层崩放坡不使过陡,同时避免切割坡脚,以防导致边坡失稳而造成塌方.在有地表滞水或地下水作用的地段,应做好排、降水措施,以拦截地表滞水和地下水,避免冲刷坡面和掏空坡脚,防止坡体失稳。（3）、在软土地段开挖边坡,应降低地下水位,防止边坡产生侧移施工中避免在坡顶堆土和存放建筑材料,并避免行驶施工机械设备和车辆振动似减轻坡体负担,防I上塌方。5、在异常条件下进行基槽挖±,首先，要在各种措施均落实的前提下开挖。摸清地下管线情况，根据现状管线图，校核管线位置、走向、性质，进一步向管线单位了解情况，完善管线资料。石油管道位置确定后，在石油管道两侧各5米范围内禁止堆放渣土。同时标示出安全警戒线。在路面用醒目标识标明管线位置，两侧树立示意桩。专职安全员注意巡查，一旦发现标识不清立即重新画上标识。6、以人工在已建石油管道所在位置开挖探坑时，开挖至自然地坪下50OnmI后应以每100nIm为一层逐步向下开挖，且不得使用羊镐等尖物刨挖，挖土铁锹与地面夹角应尽量缩小，以免损伤地下已建石油管道，开挖时应有专职安全员及已建管道方的相关人员在旁监护，直至找出石油管道的准确方位及埋深。7、己建输气管道位置确定后，以人工对己建输气管道位置两侧各3米范围内进行管沟开挖，管沟挖深为已建输气管道向下至少1.5米，保证穿管完成后我方供水管道与已建输气管道垂直净距不小于0.3米，管道悬空距离1.5米。管沟开挖至已建输气管道管底后，应将输气管道裸露部分全部缠绕6mm绝缘橡胶板进行保护，并对已建输气管道下部设置支撑。开挖土方全部运送至管道安全距离范围外的固定堆放点，待管道安置完毕后再回填原处。待输气管道两侧3米范围内管沟人工开挖全部完成后，沿我方管道中心线对其余管沟以挖掘机进行开挖，沟底宽度、标高应与人工开挖管沟保持一致，以便于管道联接。管道开挖后立刻请石油管道专业队伍对露出的管道进行防腐专项处出水管道管槽的开挖、管道的布设以及管槽的回填需在天气晴朗期间施工。同时，做好管道施工组织安排，早施工、早回填。8、施工过程中发现管线位移监测有异常现象,应立即停止施工，同时与相关管线单位联系，落实保护管线的安全措施后，方可继续施工。9、施工中发现不明管线应及时报告建设单位，并会同相关管线单位专业人员，实地鉴定，确定相应的施工方法和处理方法，不得擅自处理。四、垫层及支墩施工支墩施工部位底部先铺设一层15Cm厚的碎石，然后再浇筑15cmC20混凝土垫层。支墩施工需在管沟两端支设好模板，模板加固采用外抵钢管内设拉接杆进行施工，模板底部要进入沟槽以下20cm、外堆放石头加固底模，以保证有足够抵抗混凝土下部侧压力。混凝土浇筑时，采用分层浇筑法，第一次浇筑只能浇筑至管道中部以下，4小时后进行面层混凝土浇筑。以避免模板爆模及浮管。管道浇筑要用振动棒进行振捣，保证混凝土均匀密实；模板于混凝土浇筑24h后进行拆模，并作好混凝土养护。五、出水管道铺设安装施工管沟开挖完成并经监理、已建石油管道管理公司人员验收后，进行管道铺设安装。因供水管道与已建输气管道垂直净距只有0.3米,考虑到安装作业风险，将输气管道裸露部分全部缠绕6mm绝缘橡胶板进行保护，并对已建输气管道下部设置支撑。泵站出水钢管的安装采用焊接连接，但焊接工作需在远离输油管道的安全作业区施工，行焊接完毕后再用长吊臂25t吊车进行装运吊装。吊装施工尽量远离石油管道两侧5米并在石油管道上方及施工区域周围铺设20mm厚走道钢板分散市下行走荷我，同时对石油管道裸露部位绑扎废Ill轮胎以缓冲对管道的冲击，防止对石油管道的破坏。铺设安装时：1、根据高程样板上定出的管道中心线，用垂球引至撑柱或底板上，弹出中心线。管子用16T汽车吊起吊和合拢，手拉葫芦进行管节就位，合拢前，应在橡胶圈表面均匀涂刷中性润滑剂，合拢时，管节二侧的手拉葫芦应同步拉动，使橡胶密封圈正确就位，不扭曲，不脱节，管节承插过程中，仍应由起吊设备吊住，待管节拉紧后将管枕击实，管枕中心线离承口的端部和尾部均匀保持22(230mm°2、排管时，管口内应放平尺板，用水平尺调整水平，若托板的中心缺口刚好对准第一线，表示沟管居中，排管时用水平尺校正管道坡度，每排二只管节即龙门板复核一次管底标高，每节管节底部应填实稳固。排好后不可松动，管道中心偏差应控制在：承插管15mnio3、管道铺设时经常复核管道轴线、管底标高，以确保管道线型顺直，不得有倒落水现象。严格控制管底流水面高程，误差在±3mm以内。4、接口橡胶止水圈施工时应事先清理冲洗干净，管道承口凹槽及橡胶圈上中性润滑剂涂刷应均匀，把橡胶圈套入插口上的凹槽内，确保橡胶圈在凹槽内受力均匀、没有扭曲5、在排管时先将水管下拖至石油管道一侧，在近穿越点管口2米处绑扎IOt吊带，然后由起重工指挥挖掘机向前缓慢拖管，直至单管中心穿越至石油管道下。穿越完成后，对管道内部进行人工清理，然后由管口两端各向东西两侧焊接管道逐渐远离石油管道，并立即进行防腐补口，并及时回填已建石油管道两侧管沟以减少石油管道暴露时间，已建出水管道两侧各3米范围内管沟回填应人工分层夯实，保证管道附近土质的稳定性，并恢复地貌。出水管道与配件及水泵的连接尺寸必须准确，管道支架应对管道良好支撑，安装阀件时不能以及泵体作为支点，管道安装后不应对阀件和水泵产生次生应力。管道安装前应检查焊接和防腐的质量，并对损坏处加以修复。六、沟槽回填沟槽回填采用原土分层夯实回填，回填土需对称均匀，分层夯实，沟槽回填压实度要求按相关规范执行。回填时不得采用淤泥、垃圾和冻土，并不得夹带石块、砖及其他带有棱角的硬块物体。应用中粗砂回填至管外顶以上50cm,密实度要求按有关规范执行。施工完成后，在石油管道上方铺设0.6m宽，20In长的20厚钢筋混凝土保护盖板，盖板设置地面标识标明管道位置。七、开挖处油管防腐及阴极管道保护原油管裸露段采用环氧煤沥青冷缠带（GH402特加强级0.6mm）进行防腐。选准适合于环境气温下的定型胶型号以及适合于管径的带宽（管径W250mm159mm,选用125mm的基带），按搭接要求缠带，始端与末端搭接长度不应少于1/4周长且不少于100mm,缠绕已螺旋式进行、基带间做夹胶处理，各圈间应平行，不得扭曲皱折。按照环氧煤沥青冷缠管道防腐胶带施工要求必须达到防腐层等级厚度，并进行电火花检测测试。确保表干、实干、固化养生的每个时段。阴极管道保护选用合格的主材及辅助材料，配合管道防腐进行施工。各部件安装：1、恒电位仪安装：仔细阅读使用说明书，将仪器各部件连接好，按电气联接图将各输出端接至控制台，电源接线可参照站场配电部分，在以后的运行中主要由阴极保护控制台控制，控制台可选择手动或自动；2、通电点装置：用阴极电缆将恒电位仪的阴极输出端接至管线上，使管线处于阴极被保护状态，从而达到减缓腐蚀的目地。阴极电缆与管线的连接宜采用铝热焊，连接牢固后，先用相同防腐层绝缘，然后用防腐层层补伤方式处理防腐结构破损处,最后用环氧涂料密封。应采用零位接阻电缆将恒电位仪零位接阻端接至通电点处，采集信号与硫酸铜电极比较，建立自动控制。3阳极接电装置：采用埋地敷设，埋深1.7m。辅助阳极埋设前，必须按产品性能指标验收，接头必须密封，表面检查无缝隙，不合格者不得用来施工。辅助阳极应设在土壤电阻率低的地方，与管道距离不小于50m,且对地下金属构筑物干扰最小。阳极四周必须填焦碳粒,其粒径为615mm,含碳量大于85%o3、测试桩:测试桩即检查头装置，是为了解管线阴极保护电位设置，通过检查头可测定管道的保护电位等阴极保护参数，进而分析管线阴极保护状况，以便对保护设施进行调整。测试桩装需露出地面0.5m以上，测试桩引线焊接后，应用松软土回填，并应防止损坏引线。第五章综合管线保护措施1、在管道安全控制区域内开挖前，项目部对施工作业人员进行安全技术交底和安全作业规程教育，施工过程中，检查督促施工作业人员不得在安全控制区域内吸烟，使用明火。2、在开挖前，与管线单位现场技术员复核无误。在确认地下管线情况下后方可开挖。并记录管线公司急修电话号码，以备应急抢修；在安全控制区域，一律实行人工开挖，发现有异常现象，及时汇报管线单位。3、在异常条件下进行基槽挖土，首先，要在各种措施均落实的前提下开挖。4、贯彻执行国家、舟山市有关管线保护条例、办法，落实管线保护工作，由项目部专职安全员分管该项工作，实施管线层层交底制度，执行双监护办法。加强对施工作业工人的教育，提高管线保护意识，管线位置设置醒目标志、管线保护警示牌，避免无意中损伤管线。5、摸清地下管线情况，根据现状管线图，校核管线位置、走向、性质，进一步向管线单位了解情况，完善管线资料。6、施工过程中发现管线位移监测有异常现象,应立即停止施工，同时与相关管线单位联系，落实保护管线的安全措施后，方可继续施工。7、施工中发现不明管线应及时报告建设单位，并会同相关管线单位专业人员，实地鉴定，确定相应的施工方法和处理方法，不得擅自处理。8、施工过程中对可能发生意外情况的地下管线，事先制订应急措施，配备好抢修器材，以便在管线出现危险时及时抢修，做到防患于未然。9、加强支护如支持、加桩板等，对边坡薄弱环节进行加固处理；沟槽宽度及深度要满足管线保护的需要。要做好沟槽排水措施，可挖设临时排水沟、集水坑等，降雨后立即组织排水。第六章安全保证措施一、安全管理目标杜绝重大伤亡安全事故，防止工伤事故发生，确保安全生产。二、安全管理措施安全工作是搞好生产的重要因素，关系到国家、企业和职工的切身利益，因此在施工过程中必须认真贯彻“安全第一、预防为主”的方针，广泛应用安全系数工程和事故分析方法，严格控制和防止各类伤亡事故，具体措施如下；1、加强领导，健全组织。项目经理部成立安全领导小组，制定严格的安全措施，定期分析安全生产形势，研究解决施工中存在的问题，建立、健全各级安全责任制，责任落实到人。充分发挥各级专职安检人员的监督作用，及时发现和排除安全隐患。2、进行全面的、针对性的安全技术交底。3、各项经济承包有明确的安全指标和包括奖惩办法在内的保证措施。4、安全教育要经常化、制度化，对特种作业人员必须经培训合格后持证上岗；对新职工及合同工必须进行经理部、工程队和班组三级教育和定期培训；通过安全竞赛、现场安全标语、图片等宣传形式，增强全员安全生产的自觉性，时时处处注意安全，把安全生产工作落到实处。5、严格安全监督，建立和完善定期安全检查制度。各级安全领导小组要定期组织检查，各级安全监督人员要经常检查，真正把事故消灭在萌芽状态。6、按施工组织设计和工艺流程科学组织施工，严格工序衔接，严格操作规程，严禁各种违章指挥和违章作业行为发生。7、进入施工现场，必须遵章守纪。8、施工现场按规定悬挂安全标牌。9、加强安全防护，设置安全防护标志，施工作业设立产安全栏杆、安全网，个人要戴安全帽，系好安全带，脚手架、脚手板要搭设牢固。10、抓好现场管理，坚持文明施工，保障人身、机械和器材的安全。11、认真做好防洪、防火工作，驻地和库房要远离洪泛区，重点设备，重点防护，严禁各类事故的发生。三、安全保证体系为确保工程安全施工，施工方将严格按照安全生产法规及有关规定执行，为保证本工程的安全施工，项目部特设安全文明管理机构，由项目经理为安全生产第一责任人。安全组织保障体系第七章质量保证措施一、质量管理目标质量管理工作实行项目经理负责制，以项目经理为核心，以技术负责人、质检工程师为成员组成质量管理小组、项目部设质安组，并在各施工班组设置兼职质检员，工程实行自检、互检、专检三结合的质量监督体制，确保各分部分项工程质量检查覆盖率达到100虬二、质量管理措施1、现场设置专职质检员，全程监控施工质量，关键工序由项目部专人负责监控。2、管道交叉前后要严把管道的焊接工序，确保管道焊接质量。3、管道交叉过程中，设置专人统一指挥，确保在吊装的过程中不损坏已建石油管线。4、管沟回填时必须按照分层回填的原则进行。5、在施工的全过程中，认真服从石油管道管理单位的监督。三、质量保证体系第八章事故应急处理预案施工过程中，对石油管道的保护工作，为整个工程施工中的重中之重，从思想上必须有足够的认识，石油管道保护措施方案切实可靠,为确保石油管道安全无事故，在工程施工过程中对石油管道的沉降、位移作全程监测。如发生或危及石油管道的行为时;应立即启动应急措施。1）事故预警与措施通过监测单位的检测，当石油管道沉降达到2mm时检测单位应及时向建设、施工、监理、管线管理单位预警，施工单位采取相应措施。调整钻孔灌注桩钻机钻孔速率。钻孔开始时，要减压、慢速钻进，待钻头和导向部位全部进入地层后，方可加速钻进以免糊钻。但钻进过程中一定要进尺均匀，地层交界处要慢速钻进。一般施工时钻机钻孔速率应控制在20-40rmin,当石油管道沉降达到报警值时，钻机钻孔速率应适当减慢，以防止石油管道沉降值进一步扩大并增加对石油管道沉降检测次数。2）事故报警与措施当石油管道沉降达8mm时，检测单位立即向施工单位发出停止施工信号，施工单位应立即派员到现场核查、落实、控制现场，并向建设单位、监理单位以及管线管理单位一起商讨解决方案。必要时采取压密注浆技术稳定土壤控制石油管道的沉降。压密注浆是一种静压注浆技术，采用振动钻机携带特制注浆头钻孔，直接利用钻杆作为注浆管分段注浆。与普通注浆技术相比，不需要打导孔、下花管、止浆等环节，大大提高了施工效率，振动造孔为无水钻进，减少了对土体的扰动。对控制石油管道沉降效果较好。3）先期处理一旦发现石油管道安全事故，施工单位对该部分施工范围进行交通封锁，禁止机动车辆通行。在警戒区域设置警戒线，设置专人负责值班。及时通知相关单位，第一时间控制住事故现场。4）应急救援a、立即通知管线抢修单位，保护好现场，作好记录，要坚持“抢修在前、处理在后”的原则。b、应及时、有序、有效地控制事故现场，安全转移受害人员；卫生部门负责救助受伤人员，最大限度的减少事故造成的损失。C、及时消除潜在险情。对发生的石油管道事故，应尽快组织专业人员，采取果断措施进行抢险、全力控制、防止事故继续扩大。对发生在居民区周围的事故要指导、组织附近群众采取各种措施进行自身防护，必要时组织群众安全疏散。划分警戒，迅速清理警戒无关人员。5）后期处理a、善后处理。善后处理工作由石油管道保护应急小组负责。对事故造成的伤亡人员及时进行医疗救助并给予相应的抚恤。b、调查评估。对石油管道事故发生的原因、性质、影响、后果、责任和应急决策能力，现场处置能力，恢复重建能力等问题进行调查评估，总结经验教训，并做出书面报告。c、总结报告。石油管道安全事故善后处置工作结束后，由石油管道应急小组总结分析应急救援经验教训I,提出改进应急救援工作的建议，完成应急总结报告。在取得上级部门批准后才能复工。6）应急准备a、应急物资准备，在工程施工并在管道邻近备好铁铲、钢丝绳、槽钢、钢管、黄沙等材料和工具。如发生石油管道位移超过警戒值,项目部在接到检测单位通知后立即将上述应急物资到位。b、建立紧急救援队伍。挑选具有石油管道保护经验且身强力壮人员组织应急抢修班子，如发生石油管道沉降、移位超过警戒值，立即就地取材突击抢修，固定管位。c、加强宣传教育。管线管理单位和建设单位应通过发放宣传手册及警示教育资料等形式，定期开展石油管道安全知识宣传和教育，提高施工人员安全意识。7）应急保障a、信息保障。管线管理单位和建设单位要切实做好石油管道安全事故的防范工作，构建石油管道安全事故信息保障网络，严密监测并及时预报，落实各项防范措施，进行经常性的检查和督促。b、医疗保障。石油管道事故造成人员伤害的，卫生部门应急救援工作应立即启动，救治人员应当立即赶赴事故现场，开展医疗救助工作。c、资金和物资保障。建设单位应当保障石油管道事故应急处理时所需要的设备和物资等并提供应急救援资金。8）应急救援组织机构项目部成立以项目经理为组长，项目常务副经理、副经理、安全总监、总工为副组长，由技术组牵头相关职能部门共同参与的应急救援小组，确保应急救援工作及时性、机动性。职务姓名联系电话组长项目经理唐旭波13615801038副组长技术负责范雪芬13587057032副组长安全员刘兵13587054439成员施工员林海久13868241353成员质量员张科13868205377应急物资储发生突发事业主现场保护一般事故驻地监理工程师上级主管部门调动应急物资机械设父突发事件处理程序图附图一、施工现场作业平面图施工场地作业图附图二、沟槽横断面图沟槽横断面图
