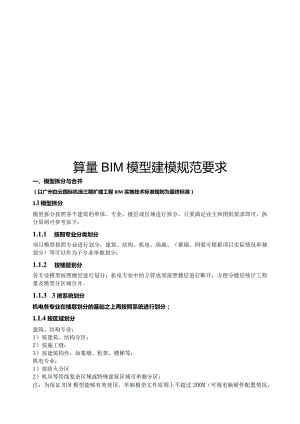

算量BIM模型建模规范要求.docx

算量BIM模型建模规范要求一、模型拆分与合并（以广州白云国际机场三期扩建工程BlM实施技术标准规则为最终标准）1.l模型拆分模型拆分按照各个建筑的单体、专业、楼层或区域进行拆分，只要满足业主和图纸要求即可，拆分原则可参考如下：1.1.1 按照专业分类划分项目模型按照专业进行划分，建筑、结构、机电、场地、（幕墙、网架可根据项目实际情况单独划分）等可以作为子专业单独划分；1.1.2 按楼层划分各专业模型按照楼层进行划分；机电专业中的立管也须按照楼层进行断开，方便分楼层统计工程量及模型分区域合并。1.1.3 3按系统划分机电各专业在楼层划分的基础之上再按照系统进行划分；1.L4按区域划分建筑、结构专业：1）按建筑、结构分区；2）按施工缝；3）按建筑构件，如幕墙、桁架、楼梯等；机电专业：1）按防火分区2）机房等管线复杂区域或特殊建筑区域可单独分区；注：为保证BlM模型能够有效使用，单独模型文件原则上不超过200M（可视电脑硬件配置情况，适当提高）1.2模型合并模型的合并分为用中心文件进行协同建模和模型相互链接两种方式。注：模型合并，按照实际设计规范，不要出现错位，楼层偏移等情况即可。1.2.1中心文件方式模型创建过程通过工作集方式进行协同工作，各专业BIM工程师在设定好的工作集中开展工作，并对各自权限进行控制。先将设定好的项目文件存成中心文件，放在服务器上，再划分工作集，分配权限，然后各BlM工程师分别下载中心文件至本地，在各自的工作集中开展工作。整体模型合并时，将各中心文件链接整合到一起即可。1.2.2链接方式以链接方式协作的文件，最终整合时可建一空白的整合RVT文档，用相对路径将需要链接的模型整合到这个文档即可。二、模型文件命名（以广州白云国际机场三期扩建工程BIM实施技术标准规则为最终标准）模型文件命名方式按照设计要求即可，不做强制要求。模型文件命名方式可参考如下：项目编号-单体区域名称-专业名称-楼层-房间例如：P151101T#塔楼-ARe-Fl5P151101-地下室-ARC-B2P151101-地下室-MEP-B2-生活水泵房P151101-地下室-MEP-B2-暖通专业代号：ARC-建筑STR-结构MEP-机电CIV-场地三、坐标原点定位及楼层标高（以广州白云国际机场三期扩建工程BlM实施技术标准规则为最终标准）3.1 通常由项目经理在项目样板中将坐标原点，标高，轴网，图元命名规范，机电颜色方案等统一设置完成后，其他BlM工程师以此样板为基础，进行建模工作。3.2 使用相对标高，正负0.000即为坐标原点Z轴坐标点：建筑，结构和机电统一的相对标高，由项目样板文件确定。3.3 项目基点，即项目坐标系的原点（Oa0）,用于在场地中确定建筑的位置以及定位建筑的设计图元。参照项目坐标系的高程点坐标和高程点将相对于此点显示相应数据。3.4 所有BIM模型使用同一坐标系统，建筑，结构，机电同一采用一个轴网文件,保证模型整合定位准确。3.5 建立项目正北与项目北关系。3.6 按照施工图纸正确定位项目的地理位置，建筑红线及各定位点地理坐标。四、构件命名规则及构件属性参数要求4.1各专业命名规则要求专业构件类型命名规则命名样例Revit中需添加的类型属性（以广州白云国际机场三期扩建工程BIM实施技术标准规则为最终标准）Revit中需添加的实例属性（以广州白云国际机场三期扩建工程BIM实施技术标准规则为最终标准）建筑砌体墙构件类型名称-墙厚实心破墙-240厚1、厚度：240（构造下添加）-防火砌块（材质和装2、砌筑砂浆等级：M5.0（文字下添加）3、砌块强度等级：A3.5（文字下添加）4、结构材质：加气混凝土砖（构造下添加）1、平面位置：内墙（标识数据下添加）2、构件编号：QTl（在标识数据下面添加）建筑柱构件类型名称-截面尺寸建筑柱-500X5001、截面宽度：5002、截面高度：5001、构件编号：JZZl（标识数据下添加）构造柱构件类型名称-截面尺寸构造柱-200X2001、截面宽度:2002、截面高度：2001、碎强度等级：C40（标识数据下添加）2、构件编号：GZl（标识数据下添加）圈梁构件类型名称-截面尺寸圈梁-200X2001、截面宽度：2002、截面高度：2001、碎强度等级：C40（标识数据下添加）2、构件编号：QLl（标识数据下添加）过梁构件类型名称截面尺寸过梁-200X2001、截面宽度：2002、截面高度：2001、碎强度等级：C40（标识数据下添加）2、构件编号：GLl（标识数据下添加）门构件类型名称-构件编号双开玻璃门/单开木门-Ml8361、材质信息：（材质与装饰下添加）2、厚度、高度、宽度建筑（尺寸标注下添加）W构件类型名称-构件编号平开窗-Co6241、材质信息：（材质与装饰下添加）2、厚度、高度、宽度（尺寸标注下添加）3、默认窗台高度：900（窗台离地高）（其他下添加）楼梯构件类型名称-构件编号现浇楼梯-1#ATI1、结构深度：150（梯段板厚度）（构造下添加）1、楼梯必须采用系统族，不能采用载入族2、楼梯装饰是采用建立实体面来实现，做法添加在属性中，除了revit自带有梯段参数信息，还需添加：（1）、梯段类型：A（根据楼梯图纸样式填写属于那种梯段型）（在标识数据下添加）（2）、构件编号：1#AT1（在标识数据下添加）（3）、位强度等级：C20（标识数据下添加）（4）、A型梯段用revit中自带梯段族建模，梯梁、梯板分开建模；画其它BT、CT、DT、ET型按照“单个”梯段和平台板组合的方式用“草图楼梯”工具画墙洞构件类型名称-洞口尺寸圆形洞口/矩形洞口-直径/900x6001、默认窗台高度：（尺寸标注下添加）2、高度、宽度（尺寸标注下添加）屋面天沟构件类型名称-构件编号/详图构造索引编号屋面天沟-WTG（根据图纸名称/详图构造索引编号）1、碎强度等级：C20（标识数据下添加）百叶窗构件类型名称.构件百叶窗C15181、材质信息：（材质与装饰下添加）建筑编号2、厚度、高度、宽度（尺寸标注下添加）3、默认窗台高度：900（窗台里地高）（其他下添加）雨篷构件类型名称-构件编号/详图构造索引编号雨棚-YP（根据图纸名称/详图构造索引编号）1、截宽、截高、截宽1、截高1（尺寸标注下添加）1、碎强度等级：C20（标识数据下添加）檐沟构件类型名称-构件编号/详图构造索引编号檐沟-TG（根据图纸名称/详图构造索引编号）1、截宽、截高、截宽1、截高1（尺寸标注下添加）1、碎强度等级：C20（标识数据下添加）栏杆构件类型名称-截面形状-构件编号楼梯栏杆-矩形-LG11、截宽：202、截高：20扶手构件类型名称-截面形状-构件编号楼梯扶手矩形-FSl1、截宽：202、截高：100坡道构件类型名称-构件编号坡道PD1（根据图纸名称）1、碎强度等级：C20（标识数据下添加）台阶构件类型名称-构件编号台阶-JTl（根据图纸名称）1、台阶踏步宽、台阶踏步高、台阶踏步数、台阶最上面增加宽度、踏步底厚、垫层1厚度、垫层2、厚度（尺寸标注下添加）1、碎强度等级：C20（标识数据下添加）预留洞构件类型名称-截面尺寸圆形洞口/矩形洞口-直径40/900x6001、默认窗台高度：900（尺寸标注下添加）2、高度、宽度（尺寸标注下添加）板洞构件类型名称-截面尺寸圆形板洞口/矩板形洞口-直径40/900x6001、洞宽、洞高（尺寸标注下添加）建筑悬挑板构件类型名称-构件编号悬挑板-XBl1、悬挑板长：1000（尺寸标注下添加）2、外悬宽度：300（尺寸标注下添加）3、悬挑板厚：80（尺寸标注下添加）1、碎强度等级：C20（标识数据下添加）竖悬板构件类型名称-构件编号竖悬板-SXBl1、竖悬板高：1000（尺寸标注下添加）2、竖悬板厚：80（尺寸标注下添加）1、碎强度等级：C20（标识数据下添加）压顶构件类型名称-构件编号L形压顶-YDl1、压顶截宽：200（尺寸标注下添加）2、压顶截高：120（尺寸标注下添加）1、碎强度等级：C25（标识数据下添加）腰线构件类型名称-构件编号L形腰线-YXl1、腰线截宽：100（尺寸标注下添加）2、腰线截高：200（尺寸标注下添加）1、碎强度等级：C25（标识数据下添加）防水反砍构件类型名称-构件编号防水反砍-FSFKl1、厚度：2002、高度：2001、碎强度等级：C20（标识数据下添加）栏板构件类型名称构件编号栏板-TLBI1、截宽：802、截高：9001、碎强度等级：C25（标识数据下添加）散水构件类型名称-构件编号坡形散水-SSl1、散水宽：8002、垫层厚：603、坡道：0.011、碎强度等级：C25（标识数据下添加）预埋铁件构件类型名称采光顶预埋件1、材质：钢（材质与装饰下填写）土方场地构件类型名称场地挖土方构件类型名称挖土方土方回填构件类型名称土方回填基础桩基构件类型名称-直径预支圆桩-8001、直径D：800（尺寸标注下填写）1、碎强度等级：C30（标识数据下填写）2、构件编号：ZJl（标识数据下添加）砖基础构件类型名称-截面砖基础-300x6001、基底长：300（尺寸标注下填写）1、构件编号：QTJ-I（标识数据下添加）基础信息2、基底宽：300（尺寸标注下填写）3、基础高：600（尺寸标注下填写）4、砌筑砂浆等级：M5.0（文字下添加）5、砌块强度等级：A3.5（文字下添加）6、结构材质：砌体-防火砌块（材质和装饰下添加）带形基础构件类型名称-截面信息条形基-300x6001、结构材质：混凝土现场浇筑C15（材质和装饰下填写）2、基底宽：300（尺寸标注下填写）3、基础高：600（尺寸标注下填写）1、砂强度等级：C30（标识数据下填写）2、构件编号：TJl（标识数据下添加）独立基础构件类型名称-截面信息单阶独立基础-3600x3600x8501、宽度：36002、长度：36003、高度：850（尺寸标注下填写）4、结构材质：钢筋混凝土（材质与装饰下填写）1、碎强度等级：C30（标识数据下填写）2、构件编号：DJl（标识数据下添加）筏板基础构件类型名称-截面信息筏板-5001、高度：500（构造下填写）1、构件编号：FBI（和筏板配筋图中名称一致，没有编号需自己命名，筏板配筋己钢筋线条为主）（标识数据下添加）2、险强度等级：C40（标识数据下添加）设备基础构件类型名称-截面信息设备基础-3600x3600x8501、宽度：36002、长度：36003、高度：850（尺寸标注下填写）4、结构材质：钢筋混凝土（材质与装饰下填写）1、碎强度等级：C30（标识数据下填写）2、构件编号：J-I（标识数据下添加）基础坑基构件类型名称-截面信息集水坑-1500x2400x12001、坑深：12002、宽度：24003、长度：1500（尺寸标注下填写）1、碎强度等级：C30（标识数据下填写）2、构件编号：JSK-I（标识数据下添加）坑槽构件类型名称坑槽1、挖土深度：2、回填深度：垫层构件类型名称-截面信息垫层-1001、厚度：100（构造下填写）砖胎模构件类型名称-截面信息砖胎膜201、厚度：100（构造下填写）结构结构柱构件类型名称-截面尺寸砂矩形柱-500X5001、截面宽度：5002、截面高度：500（尺寸标注下填写）1、构件编号：KZ：（标识数据下添加，也可以在族类型名称中添加构件编号，但是设计院一定要统一命名规范，否则还是建议放在构件编号属性）2、碎强度等级：C40（标识数据下添加，碎强度等级不要添加在材质中，要单独添加属性。）3、抗震等级：三级（标识数据下添加，抗震等级要写在每个构件上。）柱帽构件类型名称锥形柱帽1、柱帽厚度：3002、深度：10003、宽度：IOoO（尺寸标注下填写）1、构件编号:ZM-I（标识数据添加）2、碎强度等级：C40（标识数据添加）3、抗震等级：三级（标识数据下添加）结构梁构件类型名称-截面尺寸矩形梁/变截面梁-500x100或者500x1000/7001、截面宽度：5002、截面高度：1000（尺寸标注下填写）1、构件编号:KLl（3B）（标识数据下添加）2、位强度等级：C40（标识数据下添加）3、抗震等级：三级（标结构识数据下添加）剪力墙平面位置构件类型名称-墙厚内-碎墙-240厚1、厚度：240（构造下添加）2、结构材质：（材质和装饰下添加）1、构件编号：DWQLWQ1、Q（要反应墙平面位置及作用QWQ1：地下室外墙，WQ1：挡土墙，Q：普通墙）（标识数据下添加）2.碎强度等级：C40（标识数据下添加）3、平面位置：内墙（在标识数据中添加）4、抗震等级：三级（标识数据下添加）平心1.事板板板系统构件类型名称-板厚碎板-Ioo1、厚度：100（构造下添加）2结构材质：钢筋混凝土（材质和装饰下添加）1、构件编号：LB1、WBLPTBl（和板配筋图中名称一致，没有编号需自己命名，板配筋已钢筋线条为主）（标识数据下添加）2、碎强度等级：（标识数据下添加）后浇带后浇带构件类型名称后浇带1、碎强度等级：C30（用线性族绘制）止水钢板构件类型名称止水钢板钢结构钢柱构件类型名称截面信息钢柱-500x500钢梁构件类型名称-截面信息钢梁-300x500柱脚构件类型名称-柱脚钢墙板构件类型名称-截面信息钢墙板-200钢楼板构件类型名称-截面信息钢楼板ToO五金型材构件类型名称-截面信息GLl-250×100x81、壁厚：82、高度：2503、宽度：100（尺寸标注下填写）其它型钢构件类型名称-截面信息其它型钢常规水暖管道构件类型名称内外热镀锌钢管1、材质2、专业3、系统类型4、回路类型5、保护层类型6、连接方式7、壁厚水泵设备名称-设备型号变频供水泵-AAB2000.75-4（±式）1、专业2、系统类型3、回路类型气压罐设备名称-设备型号1、专业2、系统类型3、回路类型水箱设备名称设备型号1、专业2、系统类型3、回路类型管道阀门、水表、过滤器、防止倒流器设备名称截止阀、水表、过滤器、1、专业2、系统类型3、回路类型隔油池设备名称隔油池长、宽、高1、专业2、系统类型3、回路类型地漏设备名称地漏1、专业2、系统类型3、回路类型大便器、设备名称大便器、小便器、1、规格型号1、专业小便器、洗脸盆洗脸盆2、组装方式2、系统类型3、回路类型消火栓设备名称消火栓1、规格型号2、安装方式1、专业2、系统类型3、回路类型水泵结合器设备名称水泵结合器1、规格型号2、安装位置1、专业2、系统类型3、回路类型喷淋头设备名称喷淋头1、规格型号2、有无吊顶1、专业2、系统类型3、回路类型湿式报警阀设备名称湿式报警阀1、专业2、系统类型3、回路类型水流指示器设备名称水流指示器1、专业2、系统类型3、回路类型暖通风管构件名称-材质矩形风管-镀锌钢板1、专业2、系统类型3、回路类型4、壁厚5、保温材料6、保温厚度风管大小头、风管三通、四通构件名称-材质风管大小头、风管三通、四通-镀锌钢板1、专业2、系统类型3、回路类型4、壁厚5、保温材料6、保温厚度风机设备名称-规格型号混流风机-BF201CS风量重量功率1、专业2、系统类型3、回路类型风口设备名称-规格型号单层活动百叶风a-200x2001、专业2、系统类型3、回路类型风机盘管设备名称-规格型号卧室暗装静音型风机盘管-FP63电压功率风量1、专业2、系统类型3、回路类型重量空调设备设备名称-规格型号组合空调器K201CS电压功率最小新风量风量重量1、专业2、系统类型3、回路类型空气幕设备名称规格型号空气幕-XX规格型号电压功率风量空气幕长度1、专业2、系统类型3、回路类型消声器设备名称-规格型号阻抗复合式消声器1、专业2、系统类型3、回路类型散流器设备名称-规格型号方形散流器-320×320最小流量最大流量1、专业2、系统类型3、回路类型风管阀门阀门类型规格型号280矩形防火阀500x320类型注释耐火等级温感器动作温度1、专业2、系统类型3、回路类型电气配管与线缆管线名称-材质WDZB-BYJ-3X2.5+SC201、线缆规格：WDZB-BYJ-3X2.5（电气工程下填写）2、专业类型：强电3、系统类型：照明4、回路编号：WL185、构件编号：WDZB-BYJ-3X2.5+SC206、敷设方式：CE7、管类型：水平管/竖管8、指定主箱：WY-BlALl（PS：线缆规格外,剩余所有属性都在模型属性下添加）电气设备设备名称-设备型号单管防水防爆荧光灯1、专业2、系统类型3、回路类型变压器设备名称-设备型号变压器1、专业2、系统类型3、回路类型配电箱柜设备名称-设备型号照明配电箱1、专业2、系统类型3、回路类型4、构件编号箱内元器件不建模，有两种方法可实现元器件的算量。1 .用EXCEL表格做外挂信息，通过配电箱的箱号进行匹配。2 .直接增加箱柜的类型属性，用标识数据的方法进行增加，直接将元器件规格型号、数量添加在属性中。电动机设备名称-设备型号电动机1、专业2、系统类型3、回路类型吸顶灯设备名称-设备型号吸顶灯1专业2、系统类型3、回路类型格栅灯设备名称-设备型号格栅灯1、专业2、系统类型3、回路类型支架灯设备名称设备型号支架灯1、专业2、系统类型3、回路类型航空指示灯设备名称-设备型号航空指示灯1、专业2、系统类型3、回路类型疏散指不灯设备名称-设备型号疏散指示灯1、专业2、系统类型3、回路类型应急灯、壁灯、节能灯、防水防尘灯、座头灯、感应灯等其他灯具设备名称-设备型号应急灯、壁灯、节能灯、防水防尘灯、座头灯、感应灯等其他灯具1、专业2、系统类型3、回路类型普通开关设备名称-设备型号单联单控开关1、专业2、系统类型3、回路类型开关电源设备名称-设备型号开关电源1、专业2、系统类型3、回路类型插座设备名称设备型号单项插座1、专业2、系统类型3、回路类型荧光灯设备名称-设备型号单管荧光灯1、专业2、系统类型3、回路类型桥架专业系统-构件名称-材质-截面信息强电-托盘式镀锌桥架-250X100宽高母线构件名称平面形状母线水平段/垂直段/Z型弯头垂直1、专业2、系统类型3、回路类型母线直身段、母线垂直段，L型弯头垂直、L型弯头水平、Z型弯头水平、Z型弯头垂直、接插箱、接口、横向母线槽连接件、母线始端、竖向母线槽连接件、弹簧支架、支架等内容要根据母线厂家深化设计图,应用族库中母线构件族进行模型搭建。注：1、碎结构模型，考虑钢筋工程量计算，模型实例属性中需增加构件编号属性或者可以在族类型名称中构件编号定义命名，但是设计院一定要统一命名规范，否则还是建议放在构件编号属性。2、位强度等级不要添加在材质中，要单独添加属性。3、抗震等级属性要写在每个构件的实例属性上。4、机电设备编号属性，实例属性需要添加设备编号。5、所属楼层属性，如有降板场景或只能人为判定的楼层，实例属性标识下需增加所属楼层属性。6、施工区域肩性按会议要求，存在按标段出量的情况，每个构件都需要添加属性。五、安装各专业在建模之初命名族类型名称时应该尽量包含构件类型名称、材质、尺寸等信息，一方面便于辨识，另一方面也会提高模型转化的准确性，便于准确出量。同时也为您更好的使用THS-BIM5D算量提供便利。如果您已经建好了所有的族和相应的类型,而命名又不是那么的理想，这时您可以使用软件提供的“族名修改功能，可以帮您批量地修改大量的族类型名称。常规水暖专业：水暖专业承包范围：水暖专业包含：给水（补水）系统、热水系统、污（废）水系统、雨水系统（含虹吸雨排散热器采暖系统、地板采暖系统的安装、调试及验收。1）给水（补水）系统：给水管道（含管件套管、阀门部件、水龙头、水表、水泵、生活水箱、保温等的安装、调试及验收。2 ）热水系统：热水管道（含管件套管、阀门部件、水表、水泵、集气罐、水箱、换热器、水处理装置、保温等的安装、调试及验收。3 ）污（废）水系统：污（废）水管道（含管件套管、伸缩节、检修口、清扫口、地漏、隔油池、洁具、污水提升泵、阀门部件、保温等的安装、调试及验收。4 ）雨水系统（含虹吸雨排）：雨水管道、套管、雨水口等的安装、调试及验收。5 ）散热器系统：散热器、管道、套管、阀门部件、热能表、分集水器、水泵、换热器、集气罐、保温等的安装、调试及验收。6 ）地板采暖系统：地板采暖管道、隔热层、套管、阀门部件、分集水器、换热器、水泵、热能表、集气罐、保温等的安装、调试及验收。建模方法：1 .给排水水管采用管道构件建模；2 .采用族库中的族构件搭建设备、阀门、开关、末端模型。管综综合完成后，为达到模图一致，给排水专业需要根据模型调整的结果，在Revit中切出管线平面图、机房管线剖面图，对所有管线管径、标高进行标注，所有管线翻弯处均需有相关标注注明。1、管道1.1、 管道族命名属性类：对量中遇到的问题以及其对工程量的影响：族命名不规范；管道的材质、管径不符合实际要求、系统类型与系统名称不对应；需要的ReVit属性为空或者属性中出现其它字样；出现上面的问题会导致在算量软件中构件模型映射出错，就不能按照正确的构件相应的规则算出准确的工程量；Revit属性错误或者属性缺少会导致挂接做法不准确；建模要求：族命名部分：管道族类型名称命名尽量包含管道材质、规格型号，可不含管径，例如：内外热镀锌钢管；Revit需要录入的属性：为满足清单或定额出量规则要求，模型属性中应包含一些必要属性值，例如：施工区域、构件分类编码、专业类型、系统类型、回路编号、材质、规格型号、公称直径、壁厚、外径、连接方式、工作压力、保温材料、保温厚度、保护层材料等相关模型属性，通过属性映射成满足出量要求的构件属性，如下图所示：构件分类编码：由分类编码确定构件的类型以及后面要使用到的自动对应清单的情况;所属楼层：建议增加所属楼层属性，通过所属楼层属性来确定工程量归并到哪个楼层；审量要点：族命名是否符合要求、算量需要录入的Revit属性是否齐全以及是否正确;1.2、 管道与管件、设备等是否有效连接:对量中遇到的问题以及其对工程量的影响：管道与闸阀中间是断开的，与闸阀、设备没有连接，导致算量计算时错误;建模要求：管道与阀门、仪表等设备保证是有效连接的。审量要点：管道与各类管件、阀门、设备等是否是有效连接，包括检查与终端设备连接的情况和连接的位置，管道与管件、阀门等附件设备的算量计算规则是否合理。1.3、 管道遇多个管件用管道隔开对量中遇到的问题以及其对工程量的影响：对量过程中，发现两个配件直接连接的情况，最多的情况如：管道大小头+其他配件或者附件（弯头，三通、四通等或者仪表、阀门等），软件这种情况的处理方式：将大小头（整个中心线长度）+配件附件（中心线长度）作为附加长度加到与大小头连接的管道上，这样也会导致少量的算量误差。建模要求：建模的过程中，尽量减少配件与配件、配件与附件直接相连的情况，中间最好用管道进行隔开。审量要点：根据场景判断建模是否符合要求。1.4、 管道变径是否符合实际：对量中遇到的问题以及其对工程量的影响：对量过程发现模型中的管道变径处与图纸位置不对应,影响算量。如管道由乃mm变为60mm,如果变径处与二维图纸不一致，则会导致75mm、65mm的管道的工程量存在一定的误差。建模要求：建模时尽量与图纸保持一致，在管道分支处或者接近分支处进行变径，减少不同规格管道工程量之间的误差。审量要点：确认管道变径处的建模是否符合要求，是否尽可能的减少误差。2、设备2.1.设备族命名属性类：对量中遇到的问题以及其对工程量的影响：关于设备在对量过程中遇到问题则是挂接清单/定额时所需参数不全的情况，会影响设备在清单中的归属，所以模型中就得添加上所需的参数值；另外，则是设备的尺寸问题，对量过程中发现水箱的实际尺寸与标注的属性值不一致，导致所计算的体积工程量有差异。建模要求：L根据选定的清单或定额出量条件，设备及附件的族类型名称和模型属性要尽量规范。设备族类型名称包含：设备名称+设备型号（规格型号），模型属性要完整，设备、附件建模基本属性应包含：施工区域、专业、系统、回路属性信息，另外不同类型构件所需的模型属性信息不同，以下举例说明：水泵一流量属性气压罐-容量等属性水箱容量、长、宽、高等属性管道阀门、水表、过滤器、防止倒流器-公称直径隔油池-长、宽、高等属性地漏-公称直径等属性大便器、小便器、洗脸盆-规格型号、组装方式等属性消火栓-安装方式、规格型号等属性水泵结合器安装位置、规格型号等属性喷淋头-规格型号、有无吊顶等属性湿式报警阀-公称直径水流指示器公称直径2、对于要计算体积或者面积的设备，Revit属性中标注的尺寸值要与模型中的设备保持一致，防止工程量计算错误。ReVit中的屎住参数与实际的模型尺寸保持一致R41 W gtaQMJiS-GJFZ 15像S TP 新 SStC IZMFZ8H“Q3MSWt9BHBftkgJ - Zl Hfi-CZ "E3) RL sms，几制IeBR(m2) MJ %H(E) BW直留E) D0黑EA HOU (E W IKEm) H450060002000审量要点：从是否满足常规建模要求以及挂接清单方面考虑，对设备的属性参数进行核查，确认是否存在错误属性或者遗漏属性问题；从算量的角度核查设备的尺寸规格是否正确。3、附件3.1、附件族命名属性类:对量中遇到的问题以及其对工程量的影响：对量过程中，阀门的命名没有直观显示其型号大小，导致在挂接清单时困难；对量过程中还发现应该建模的地方建模不完全,如阀门、仪表等附件建模不完善，建议按照建模要求完成建模。建模要求：附件如管道阀门、仪表等，挂接清单/定额时，需要根据规格或者公称直径属性值，规格或者公称直径属性值在斯维尔算量软件中会读取参数,其族类型名称命名为：附件名称，如蝶阀。审量要点：阀门的种类是否正确，属性值是否添加正确以及完全。暖通专业:通风空调专业承包范围：空调水系统、空调风系统、送排风系统、防排烟系统、锅炉房及换热站、排油烟系统的安装、调试及验收。1）空调水系统（冷冻水系统、冷却水系统、冷凝水、热风采暖水系统）：包括制冷站（制冷主机、水泵、换热器等冷却塔、空调末端、水处理设备等，以及管道、套管、管件、保温、阀门、仪表等的安装、调试及验收，不含锅炉房/换热站隔墙0.5m以外的散热器采暖水系统、地面辐射采暖水系统。2 ）空调风系统：各种通风机、换气扇、风幕机的安装，以及风管、风阀、风口、消声器、保温、回风箱、静压箱、仪表等的安装、调试及验收。3 ）送排风系统：各种风机、空调处理设备的安装，以及风管、风阀、风口、消声设备等的安装、调试及验收。4 ）防排烟系统：风机、风管、防排烟风阀、风口等的安装、调试及验收。5 ）锅炉房、换热站：锅炉及锅炉本体范围内的管道、阀门、管件、仪表及水位计的安装，锅炉房、换热站内的热水管道（含锅炉房与换热站之间的连通管道水处理设备、循环水泵、阀部件、仪表、保温的安装、调试及验收。6）排油烟风管系统：排油烟风管、风阀、风机和油烟净化器等的安装、调试及验收，土建油烟井道内衬不锈钢风道。建模方法：1 .暖通通风管道采用风管构件建模，暖通水管采用管道构件建模2 .采用族库中的族构件搭建暖通的设备、阀门、开关、末端模型。管综综合完成后，为达到模图一致，暖通专业需要根据模型调整的结果，在ReVit中切出管线平面图、机房管线剖面图，对所有管线管径、标高进行标注，所有管线翻弯处均需有相关标注注明。1、风管1.1、 风管族命名属性类：对量中遇到的问题以及其对工程量的影响：L对量过程中，有发现风管的材质错误，风管的保温材质、保温厚度、壁厚衡言息不全的情况，影响算量效率；2、对于穿墙的风口，如楼梯间加压风口，穿墙的部分没有布置风管也会影响风管的工4王甲O建模要求：1、族名称部分：风管族类型名称命名尽量包含风管材质、系统类型、壁厚，例如：送风系统一镀锌薄钢板风管；为满足清单或定额出量规则要求，模型属性中应包含一些必要属性值，例如：施工属性、专业类型、系统类型、回路编号、材质、规格型号、壁厚、截面形状、宽、高、保温材料、保温厚度等相关模型属性，通过属性映射成满足出量要求的构件属性，如下图所示:风胃围编型型三S9JEn-3三siFOl.*0.000偏移量2743.22743.2试点假移2743.20.0000%R公½I<2三室内<SiP三鼓埃布丽形状专业类至空调风茶税名称SF*L浜院：回路SF171保温县材料离心玻璃捏保温层厚度t11-尺寸标注30¥套尺寸900x120LJ壁写07mmSS900.0JSS12。长度200.02、应该布置风管的地方，如穿墙处，应按照建模要求进行布置，避免遗漏。审量要点：核查风管的材质以及风管的保温厚度、保温材料是否添加正确。核查风管长度计算规则，一律以施工图所示中心线长度为准，包括弯头、三通、变径管、天圆地方管件长度，但要扣除阀部件长度，末端封堵不予计算。1.2、 风管与管件、设备是否有效连接:对量中遇到的问题以及其对工程量的影响：风管与设备未连通，导致工程量计算有误；建模要求：风管与设备连接时，不能伸入穿过设备，也不能与设备之间存在间隙，保持连通即可。审量要点：风管与设备是否保持连通；风管与设备连接处软接头长度不予调整,软接头按个数计算。1.3、 风管变径是否符合实际：对量中遇到的问题以及其对工程量的影响：风管变径位置不合理，导致工程量有误；建模要求：风管的变径位置与图纸严格保持一致即可，减少误差；审量要点：审查图模一致性；审查风管弯头处是否按中心线交点计算长度。风管的变径管是从中心分计算长度。2、设备2.1.设备族命名属性类：对量中遇到的问题以及其对工程量的影响：1、设备必要的属性值添加不全，导致在归属上存在问题而影响对量效率；2、设备的模型尺寸与所给的属性值不一致，导致工程量存在差异,如静压箱计算表面积,尺寸不一致导致工程量存在差异。建模要求：L根据选定的清单或定额出量条件，设备及附件的族类型名称和模型属性要尽量规范。设备族类型名称包含：设备名称+设备型号（规格型号）；模型属性要完整，设备、附件建模基本属性应包含：施工区域、专业、系统、回路属性信息，另外不同类型构件所需的模型属性信息不同，以下举例说明：风机风量、重量等属性风口、散流器-周长、重量等属性风机盘管-风量、重量、安装方式等属性空调设备-风量、重量、安装方式等属性空气幕-长度、重量等属性消声器-周长、重量等属性风管阀门-重量、周长、直径等属性族Q类型cr).执风幕FMT(MyD类型参数«预览的确定耶肖颇重命名团.2、设备的尺寸大小要与属性中的尺寸值保持一致。2000.0 I2500.010.01300.0 I审量要点：设备的属性中关乎套清单/定额的参数值是否添加，尺寸规格是否正确对应。3、风管附件3.1、 风管附件族命名、录入ReVit属性类:对量中遇到的问题以及其对工程量的影响：风管阀门出现重复、遗漏、错位、错误的情况，导致工程量出现差异；关于风管阀门占风管的长度(即风管的大小)，也会影响风管的工程量。建模要求：1、风管阀门的族类型名称为：阀门类型-规格型号，如280。C矩形防火阀-500x320;280匹矩爪防火调 500x320二毂入(L)；复制重命名® 、族矍)：类组:类受参数I
