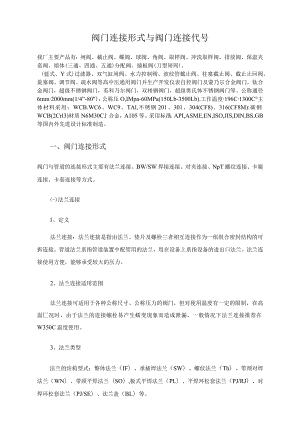

    阀门连接形式与阀门连接代号.docx

    阀门连接形式与阀门连接代号我厂主要产品有:闸阀、截止阀、蝶阀、球阀、角阀、取样阀、冲洗取样阀、排放阀、保温夹套阀、熔体(三通、四通、五通)分配阀、插板阀(刀型闸周)、(蓝式、Y式)过滤器、双气缸闸阀、水力控制阀、波纹管截止阀、柱塞截止阀、截止止回阀、旋塞阀、调节阀、疏水阀等高中压通用阀门并生产开发仪表自控阀门及蒙乃尔合金阀门,钛合金阀门,超级不锈钢阀门,英科乃尔阀门,双相钢阀门,超级奥氏体不锈钢阀门等。公称通径6mm2000mm(1/4”-80"),公称压O,IMpa-60MPa(150Lb-3500Lb).工作温度196C1300C°主体材料采用:WCB.WC6、WC9、TAl,不锈钢201、301、304(CF8)、316(CF8M):碳钢WCB(2Crl3)材质N6M30C合金,A105等。采用标准:API,ASME,EN,ISO,JIS,DIN,BS,GB等国内外先进设计标准制造。一、阀门连接形式阀门与管道的连接形式主要有法兰连接、BW/SW焊接连接、对夹连接、NpT螺纹连接、卡箍连接、卡套连接等方式。<-)法兰连接1、定义法兰连接:法兰连接是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接。管道法兰系指管道装置中配管用的法兰,用在设备上系指设备的进出口法兰。法兰连接使用方便,能够承受较大的压力。2、法兰连接适用范围法兰连接可适用于各种公称尺寸、公称压力的阀门,但对使用温度有一定的限制,在高温匚况时,由于法兰的连接螺栓易产生蠕变现象而造成泄漏,一般情况下法兰连接推荐在W350C温度使用。3、法兰类型法兰的结构型式:整体法兰(IF)、承插焊法兰(SW)、螺纹法兰(Th)、带颈对焊法兰(WN)、带颈平焊法兰(SO),板式平焊法兰(PL)、平焊环松套法兰(PJ/RJ)、对焊环松套法兰(PJ/SE)、法兰盖(BL)等。4、法兰密封面形式法兰密封面主要是防止管道中介质向外泄漏,密封面形式主要有平面(FF)、突面(RF)、凹凸面(MF)、桦槽面(TG)、环连接面(RJ)等儿种。平面法兰连接形式一般适用于P4()及以下的阀门,突面法兰、凹凸面法兰、桦槽面法兰连接形式一般适用于PN160及以下的阀门,环连接面法兰连接形式一般适用于PW20及以下的高压阀门。阀门与管道连接采用凹凸面(MF)连接时,一般情况下阀门的端法兰采用凹面形式。阀门与管道连接采用棒槽面(TG)连接时,一般情况下阀门的端法兰采用槽面(G)形式。5、法兰标准-国家标准法兰(GB/T)GBT9112sGBT9124标准规定了钢制管法兰的类型、参数、尺寸数据以及技术条件,其中GB/T9113.1-GB/T9113.4为整体钢制管法兰的标准。整体钢制管法兰可分为平面整体钢制管法兰、突面整体钢制管法兰、凹凸面整体钢制管法兰、桦槽面整体钢制管法兰、环连接面整体钢制管法兰。GB/T13402大直径碳钢管法兰中国化工行业标准HG20592HG20635,其中HG20592-HG20614属欧洲体系,HG20615-HG20635属美洲体系。a、钢管外径分以下两种:国际通用系列(A系列)一一英制管国内沿用系列(B系列)一一公制管b、螺纹法兰采用的管螺纹分为三种种情况:采用按GB7306规定的55。圆锥内螺纹(Re)采用按GB7306规定的55。圆柱内螺纹(RP)采用按GBb12716规定的6()。圆锥管螺纹(MT)c、法兰标记HG20592和HG20615对欧洲体系与美洲体系的法兰做出了标记规定。-中国机械行业标准JB/T79.1SJBZT79.4JB/T81JB/T82.1SJB/T82.4JB/T83JBT86中国石油化工行业标准SH3406-1996美国标准ASMEB16.52003ASMEB16.472003-日本标准JISB2210SJISB2216 德国标准DIN2531sDIN2535灰铸铁法兰DIN2543DIN2551铸钢法兰 英国标准BS4504 法国标准NFE29-2U钢制法兰焊接连接阀门焊接连接:焊接连接是指阀门阀体帚有焊接坡口,通过焊接方式与管道系统相连的一种连接形式。GB/T12224>API600,ASMEB16.34等标准对焊接坡口做出了规定,其焊接坡口形式如下:网门与管道的焊接连接分为对焊连接VBW)与承插焊连接(SW),承插焊端应符合JB/T1751的规定。对焊连接(BW)可适用于各种尺寸、各种压力以及高温的工况,承插焊连接(SW)一般适用于WDN50的阀门,NPT螺纹连接。(三)对夹连接对夹连接指阀门两侧的管道法兰,通过螺栓夹紧使阀门与管道系统相边的一种连接方式。(四)三片式球阀螺纹连接与卡箍连接螺纹连接指阀体上带有内螺纹或外螺纹通过螺纹与管道系统相连的一种连接方武卡箍连接是指阀体上带有夹口,通过卡箍与管道系统相连的一种连接方式。
