附件1 产品数摸评审表.docx

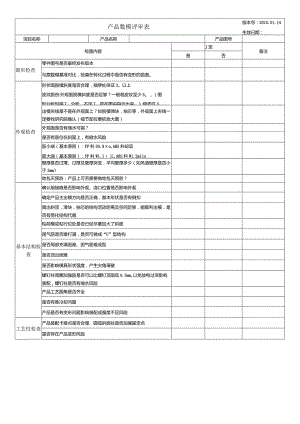

产品数模评审表版本号：2015.01.14生效日期：项目名称产品名称产品图号检查内容J定备注是否图形检查零件图号是否最终发布版本与原数模基准对比，检查在转化过程中是否有变形的曲面。外观检查形状面脱模斜度是否合理，插穿处保证3。以上皮纹脱伤:外观面脱模斜度是否足够？一般粗皮纹至少5。，（图形分析时用7。分析，不足7。的在图中指示出来，）细皮纹3。出模夹线是不是在外观面上？如前模弹块，抽芯等，外观面上夹线一定要找研究院确认（细节部位要抓放大图）外观面是否有缩水可能？是否有筋位在斜面上，有缩水风险筋小端（基本原则）：PP料20.8n,ABS料却皿筋大端（基本原则）：PP料Wl.l三,ABS料W1.2m11n壁厚是否过薄、过厚及壁厚突变，平均壁厚多少（如风道壁厚是否小于2mm）地包天预防：产品上可否需要做地包天预防？基本结构检查确认熔接痕是否影响外观、浇口位置是否影响外观确定产品主出模方向是否正确，基本形状是否有倒扣需出斜顶，滑块，抽芯的结构活动距离及空间足够，能顺利出模，是否有筒化结构代替粘前模或粘行位处是否已经尽量加大了斜度困气筋是否难打满，是否可做成“U”型结构是否局部充填困难、困气筋难成型是否顶出困难是否影响模具形状强度，产生尖角薄壁螺钉柱周圈加强筋是否可以比螺钉顶面低0.5mm,以免放电过深影响装配，螺钉柱是否有缩水风险产品工艺圆角是否齐全是否有难冷却问题产品是否有变形问题影响装配或强度不足风险工艺性检查产品装配卡接点是否合理、圆弧斜面处是否加强固定点是否存在产品变形风险模具供应商:零部件供应商:福田公司:
