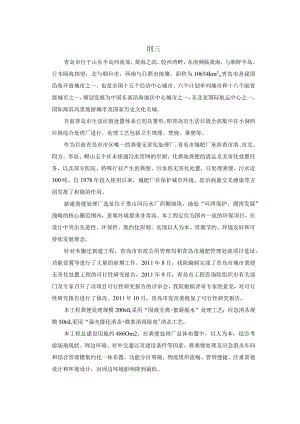

刖三青岛市位于山东半岛西南部，黄海之滨，胶州湾畔，东南频临黄海，与朝鲜半岛、日本隔海相望，北与烟台市，西南与日照市接壤，面积为10654km2o青岛市是我国沿海开放城市之一，也是全国十五个经济中心城市、六个计划单列城市和十六个副省级城市之一，规划发展为中国东部沿海地区中心城市之一，东北亚国际航运中心之一，国际海滨风景旅游城市及国家历史文化名城。目前青岛市生活垃圾处置体系已初具雏形，即青岛市生活垃圾全部集中在小涧西垃圾综合处理厂进行，处理工艺包括卫生填埋、焚烧、堆肥等。作为目前青岛市市区唯一的粪便无害化处理厂，青岛市城肥厂承担着市南、市北、四方、李沧、崂山五个区未接通污水管网的旱厕、化粪池粪便的清运及无害化处置任务，以及部分医院、特殊行业产生的粪便、污水的无害化处置，日处理粪便、污水近300吨。自1978年投入使用以来，城肥厂在保护城市环境、防治病菌交叉感染等方面发挥了积极的作用。新建粪便处理厂选址位于娄山河污水厂西侧地块，地处“环湾保护、拥湾发展”战略的核心圈范围内，景观环境要求非常高。本工程定位为国内一流的环保项目，在设计中突出先进性、环保性、集约化原则，实现以人为本、资源节约、环境友好和可持续发展理念。针对本搬迁新建工程，青岛市市政公用管理局和青岛市城肥管理处就项目选址、功能设置等进行了大量的前期工作。2011年8月，我院编制完成了青岛市城市粪便无害化处置工程的可行性研究报告，2011年9月，青岛市工程咨询院组织市有关部门及专家召开了该项目可行性研究报告的评审会，我院根据评审专家的意见，对可行性研究报告进行了修改。2011年10月，青岛市发改委批复了可行性研究报告。本工程粪便处理规模200td,采用“固液分离+絮凝脱水”处理工艺；应急消杀规模50td,采用“强光催化消杀+微雾消毒除臭"消杀工艺。本工程总建设用地约486Om2。在粪便处理厂总体布置中，以人为本，综合考虑场地现状、周边环境、对外交通以及建设条件等因素，将粪便处理及应急消杀车间和综合管理楼集约化一体布置，功能分区明确、物流组织流畅、管理便捷，注重景观设计和环境设计，对周边环境影响降到最低。在本报告的编制过程中，得到了青岛市市政公用管理局、青岛市城肥管理处、青岛理工大学等单位的大力协助和支持，在此谨致谢意。第一章概述11.1 项目名称及建设单位11.2 编制依据11.3 主要技术标准和设计规范11.4 编制原则21.5 编制范围及内容31.6 城市概况31.7 青岛市城市粪便收运处理现状及规划41.8 可研结论及批复71.9 对可研评审专家意见的响应81.10 初设主要调整内容与技术经济指标12第二章工程规模及建设目标142.1 服务范围及功能定位142.2 工程建设规模142.3 工程建设目标14第三章项目位置及建设条件163.1 项目位置163.2 厂址综合评价163.3 拟建厂址建设条件173.4 工程地质条件18第四章工艺技术方案234.1 总体工艺路线234.2 粪便处理工艺234.3 应急消杀工艺254.4 除臭工艺比选27第五章总图布置和交通组织295.1 总图布置295.2 交通组织方案31第六章主体工程方案356.1 粪便处理工艺设计356.2 应急消杀工艺设计416.3 除臭设计46第七章公用工程设计507.1 辅助配套工程设计507.2 建筑设计517.3 绿化设计567.4 结构设计587.5 道路设计667.6 电气设计677.7 仪表及自控设计707.8 暖通设计747.9 给排水设计76第八章主要设备材料清单808.1 粪便处理系统808.2 应急消杀系统818.3 通风除臭系统828.4 给排水系统848.5 电气设备858.6 自控设备868.7 分析仪器及安全设备89第九章管理机构及劳动定员909.1 管理机构909.2 劳动定员909.3 人员培训与管理91第十章环境保护9310.1 环境影响分析9310.2 防治措施95第十一章劳动安全卫生10011.1 职业病危害因素10011.2 职业病危害防护措施10011.3 劳动安全卫生组织管理措施100第十二章节能10312.1 编制依据10312.2 能源供应与能耗环节10312.3 项目用能方案10312.4 主要节能降耗措施与效果分析10512.5 项目主要能耗指标和经济指标汇总106第十三章消防10813.1 设计原则10813.2 危险等级10813.3 消防系统设计10813.4 消防设施109第十四章项目实施进度计划IlO第十五章投资概算11115.1 投资概算Ill15.2 资金筹措112第十六章问题与建议117附件118第一章概述1.1 项目名称及建设单位项目名称：青岛市城市粪便无害化处置工程建设单位：青岛市城肥管理处编制单位：上海市政工程设计研究总院（集团）有限公司1.2 编制依据1）青岛市城市粪便无害化处置工程可行性研究报告及其批复，上海市政工程设计研究总院（集团）有限公司，2011年8月；2）青岛市城市粪便无害化处置工程项目建议书，青岛市工程咨询院，2011年1月;3）关于城肥处理厂迁址重建批办件办理情况的报告（青规督字201090号）,青岛市规划局，2010年9月；4）青岛市国土资源和房屋管理局关于城肥处理厂迁址重建问题的报告（青土资房督字2010106号），青岛市国土资源和房屋管理局，2010年9月;5）青岛市财政局关于青岛市城肥厂迁建方案的复函（青财基201019号），青岛市财政局；6）青岛市城市粪便无害化处置建设项目环境影响报告书及其批复（环评编号：LG111048）,青岛理工大学；7）青岛市城市粪便无害化处置工程职业病危害预评价报告书，中国石油化工股份有限公司青岛安全工程研究院；8）青岛市环境卫生专业规划（2004-2020）»,青岛市环境卫生科研所；9）项目建设位置地形图（电子版）；1.3 主要技术标准和设计规范1）粪便处理厂设计规范CJJ64-20092）粪便处理厂运行维护及其安全技术规程CJJ30-20093)恶臭污染物排放标准GB14554-934)室外排水设计规范GB50014-20065)建筑设计防火规范GB50016-20066)公共建筑节能设计标准GB50189-20057)建筑结构可靠度设计统一标准GB50068-20018)建筑地基基础设计规范GB50007-20029)建筑桩基技术规范JGJ94-200810)建筑地基处理技术规范JGJ79-200211)室外排水设计规范GB50014-2006室外给水设计规范GB50013-200613)IOkV及以下变电所设计规范GB50053-9414)低压配电设计规范GB50054-9515)供配电系统设计规范GB50052-9516)建筑照明设计标准GB50034-200417)仪表供电设计规定HG/T20509-20001.4 编制原则D现代化原则令从青岛城市建设总体规划及相关区域性规划为依据，遵守国家有关标准，建设功能齐备、工艺先进、环境优美的现代化城市粪便处理厂。令统筹规划、合理布局，使得总图布置功能分区明确、物流组织通畅，各项设施有机衔接，运营管理便捷高效。 基地内主体建筑风格强化滨海特色，既符合环卫设施的功能特点，又能与周边环境融通呼应，配以景观和小品，构建良好的生产生活空间。2）先进性原则 坚持技术的先进性、工艺的可靠性和投资的经济性相结合，项目整体水平达到国内领先水平。 粪便处理工艺采用技术成熟、节能环保的固液分离+絮凝脱水工艺，配以先进的自动化控制系统，运营管理高效便捷。令基地布置独立的消杀和除臭设施，技术成熟可靠，保证了基地各子项的正常运转。3）环保化原则÷总图布置在满足使用功能的前提下，采取严格的环境保护措施，充分体现以人为本、生态和谐、可持续发展的理念。÷基地配备可靠的污水、臭气收集处理设施，确保各项环保指标均达标,将对周边环境的影响降低到最低程度。÷注重节能措施的实施和节能材料的选用，推广新能源如太阳能的利用，体现资源节约、环境友好的设计理念。4）集约化原则处理设施集约化布置，平面布置充分利用现有场地，缩减工程建设费用；令通过各子项的集约化布置，提高辅助配套设施利用率，为集中高效的运营管理创造硬件条件。÷主体车间设计充分体现以人为本的理念，通过布置参观廊道，不但可提供良好的工作环境，而且实现人车分流，为安全生产提供了保障。1.5 编制范围及内容本初步设计说明书编制范围为拟用地范围内各项生产设施和生活管理设施。本项目主体工程包括粪便处理及应急消杀车间、液体隔离及调节池；以及综合管理楼、门卫等配套设施。编制内容包括项目概况、项目规模及建设目标、周边环境及建设条件分析、总体技术方案、总图布置及交通组织、主体工程设计、辅助配套工程设计、公用工程设计、节能消防、环境保护、劳动安全卫生、投资概算等。1.6 城市概况1.6.1 地理位置青岛市位于山东半岛西南部，黄海之滨，胶州湾畔，东经119。30,121。00,北纬35。35,37。05，东南频临黄海，与朝鲜半岛、日本隔海相望，北与烟台市，西南与日照市接壤，面积为10654k1.6.2 行政区划青岛市是我国沿海开放城市之一，也是全国十五个经济中心城市、六个计划单列城市和十六个副省级城市之一。1994年5月青岛市委市政府对市区进行了调整，现下辖莱西、平度、即墨、胶州、胶南五个县级市和市南、市北、四方、李沧、崂山、城阳及黄岛七个区。1.6.3 地形地貌青岛市地貌多为低山丘陵区，低山顶部为侵蚀构造地形。丘陵地带部分为陵坡，部分岩石裸露，第四纪覆盖层厚度不超过IOm,工程地质分为如下三个区：海积及河流淤积区：分布于沿海、河地带，地下水位较高，为堆积粘性土和淤泥软土。残积和坡积盆地：分布于高程1050m,为花岗岩风化±,地下水位较低。山地：分布于陡坡高山，由花岗岩构成。1.6.4 气象青岛处在华北暖温带沿海湿润季风区，四季分明，空气湿润。夏无酷暑,冬少严寒。年平均气温12.2C；冬季1月份最冷，月平均气温为-1.2C；夏季最热为8月，月平均气温为25.1C,最高气温为36.2Co年平均降雨量为702.5mm；年最大降雨量为1272.2mm；年最小降雨量为308.3mm；降雨量大多集中在79月，约占全年的70%,年平均相对湿度为75%o青岛市季风较为明显，春夏多为偏南风，秋冬多为偏北风，常年主导风向为东南风，平均风速3.2ms°青岛系海雾多频城市，主要集中在37月，年平均浓雾日51.5天，轻雾日108.2天。1.7 青岛市城市粪便收运处理现状及规划1.7.1 青岛市城市粪便收集现状根据城肥厂统计数据显示，近年来青岛市粪便清运量随着城市污水管网普及率提高而逐步呈现下降趋势，尤其是随着大量的城市施工工地不再使用旱厕，老城区改造逐步加快，公共厕所的排水设施日趋完善，该部分粪便排放量直接纳入市政管网收集范围，中心城区粪便清运量已经处于相对稳定的状态。根据近三年来城肥厂的统计数据显示，其所负责的市南、市北、四方、李沧、崂山五个区粪便年均清运量约10万吨，主要来源及粪便清运量详见下表1.7-1、172所示：表1.7-1青岛市2007年2009年城市粪便清运量（t）统计表年份200720082009一月985295427954二月904690918256三月979597027630四月927694877700五月983997558655六月950794417742七月1002897848868八月973099258473九月939496047784十月966195537799十一月967293337309十二月946695847300合计11526611480195470注：收集范围包括青岛市内四区及崂山区。表1.722009年青岛市粪便清运量来源统计表（t）序号来源年清运量日处理量1大型医院16304452各单位709101942.1部分企事业单位、涉外宾馆21532592.2旅游景区及流动公厕32850902.3特种行业及火车站、汽车站9228252.4建筑工地7300203城中村等老城区8256234合计95470262注：I、收集范围包括青岛市内四区及崂山区。2、上述来源的粪便全部由城肥厂派出吸粪车清运，无单位自行清运，因此，清运量等于城肥厂处理量。1.7.2 青岛市城肥厂现状青岛市作为国家首批环保免检模范城市，历来对城市粪便无害化处理设施建设十分重视。目前市内未纳管的粪便均有青岛市城肥厂进行处置，城肥厂始建于1965年，目前采用的粪便处理方法为厌氧发酵法处理工艺，粪便在厌氧条件下，经厌氧微生物作用，使粪便中有机物发酵、腐熟，在厌氧发酵过程中，粪便中含氮有机物分解所产生的氨，能杀灭寄生虫卵和病原菌，从而达到粪便无害化处理的卫生评价标准。该工艺曾获1978年全国科学大会奖,联合国教科文组织曾组织30余个国家前来学习参观，在早期的城镇粪便处理过程中发挥了重要作用。但是，随着处理工艺水平的不断发展及环保要求的进一步提高，该处理工艺的不足和问题日趋凸显，主要体现为“看天操作”，缺乏预处理环节，主体工艺水平落后，处理过程简陋粗糙，对粪便处理规模和处理效果产生了较大制约，并且极易滋生安全、卫生隐患。城肥厂的现状照片如下：图1.71青岛市城肥厂现状1.7.3 青岛市城市总体规划目前青岛市正在进行新一轮总体规划及各专业规划的修编工作，新一轮总体规划中确定其城市性质是：中国东部沿海地区中心城市之一，东北亚国际航运中心之一，国际海滨风景旅游城市及国家历史文化名城。城市主体功能是：中国东部沿海区域经济中心，高端产业服务中心，制造业中心，物流中心，金融商务，商贸信息中心。城市发展的总目标是：从区域性的中心城市向具有国际影响的大都市迈进。立足开放，融入东北亚经济圈；立足港口，拓展城市经济腹地；立足山东，带动山东半岛城市群的形成，立足自身，增强城市功能和经济实力。最终成为国际滨海旅游渡假胜地、东北亚地区重要的国际性城市和国际航运大港，中国第五个城市密集区一山东半岛城市群的龙头。1.7.4 青岛市环境卫生规划根据青岛市环境卫生专业规划（2004-2020），规划于2010年前在太原路新建粪便处理厂一座，以替代被拆除的粪便处理厂，继续处理旱厕产生的粪便。其余粪便进入城市污水管网的粪便与污水一起处理。目前规划情况与实际出入较大，由于青岛市火车北站选址于现太原路中转站，已有中转站面临搬迁和新建，迁建后的中转站位于李沧区娄山河污水处理厂西侧，目前该项目正在建设中。目前环卫规划拟进一步调整相关规划内容。1.8 可研结论及批复1）项目建设地点：李沧区楼山河污水厂西侧；2）建设内容及建设规模：项目占地4860平方米。建设内容包括粪便处理及应急消杀车间、液体隔离及调节池、综合楼等土建工程，粪便处理、消杀固分、除臭通风等设备工程，厂区内外配套等配套工程。粪便处理、应急消杀规模分别为200td和501/d；3）工艺方案：粪便处理采用“固液分离+絮凝脱水”工艺。粪便经粗固液分离后，大块固体废弃物运至小涧西综合处理厂；粪液流至调节池进行调节，调节后的粪液进行除泥脱水，粪渣运至小涧西垃圾堆肥处理厂，废水排入娄山河污水处理厂。除臭采用光电离子、职务液喷洒与生物滤池除臭相结合的工艺。同时配备粪便处理、消杀固分、电气、自控、除臭通风、暖通及采暖等设备以及浴室设备、太阳能、信息化管理系统等设备。配置运渣车、粪车等车辆。4）配套工程：建设道路、绿化、围墙、大门、给排水管线等厂区内配套工程，给排水、供电等厂区外配套工程。5）项目投资估算及资金来源：项目估算总投资5588万元。其中，工程费4389万元，其他费662万元，预备费505万元，铺底流动资金32万元。资金来源：从市城肥管理处（含城肥处理厂）现址土地出让费用中解决。1.9 对可研评审专家意见的响应二O一一年九月二日，青岛市工程咨询院组织召开了青岛市城市粪便无害化处置工程可行性研究报告（以下简称可研）评估会议。根据专家组评估意见和各部门的意见，可研编制单位认真进行了补充和完善，在可研报批稿中，对主要专家意见回复及说明如下：“可研提出的粪便、应急消杀、污水处理规模基本合理，鉴于粪便处理量逐年递减，建议按就近原则扩大服务范围”回复：完善粪便处理规模论证，提出建设规模200td,根据预测，到2015年本项目处理范围内的粪便平均收运量约IOotd,因此，按照就近原则逐步将城阳区的粪便同时纳入本项目处理范围内。“规范总体工艺的构成单元的名称，并补充与总体工艺相一致的物料平衡图回复：已规范总体工艺的构成单元的名称，采用“固液分离+絮凝脱水”,经业主与娄山河污水处理厂协调，本项目处理后污水直接排入污水处理厂，即本项目取消上清液处理设施。补充物料平衡图如下：中转站中转站市政管网填埋场堆a巴厂图1.9-1物料平衡图“结合运转需要和设备用途，说明并复核设备选择数量。按工艺单元补充和完善设备明细表，核定相关参数J回复：结合运转需要和设备用途，说明并复核设备选择数量。详见可研（报批稿）8.2节主体工艺设计。已按工艺单元补充和完善设备明细表，核定相关参数，包括粪便处理系统设备、应急消杀系统设备、通风除臭系统设备、电气设备、自控设备、分析仪器设备等。详见可研（报批稿）8.11节主要设备清单。“补充细化厂区消防、节能、风险分析、安全生产、劳动卫生和安全防护等章节回复：已补充细化厂区消防、节能、风险分析、安全生产与劳动卫生等章节。详见可研（报批稿）第十一章劳动安全卫生，第十二章节能，第十三章消防，第十九章项目风险分析。“进一步优化分析设备仪器配置方案回复：已经补充了分析设备仪器配置方案，详见可研（报批稿）8.11节主要设备清单。“进一步优化调整总平面设计，保证管理楼主要房间的日照和通风。合理组织区内交通，减少道路用地，增加绿地率，补充区域各建、构筑物、道路等竖向设计;”回复：优化调整了总平面设计。取消了污水处理池；增加停车位；优化区内交通，增加绿地率；管理楼在北侧，优化主体车间单体设计，确保管理楼二层南侧房间的日照和通风；总平面图补充了各建构筑物竖向标高设计。详见总平面布置图。“补充场区周边市政道路、给水、供电等公用配套工程情况;”回复：已补充场区周边市政道路、给水、供电等公用配套工程情况，详见4.4节拟建厂址周边建设条件；“优化场区道路工程方案，补充路面结构和路基处理方案;”回复：优化场区道路工程方案，增设第七章交通组织方案；补充路面结构和路基处理方案，增加8.5道路设计章节。“补充厂区内管线方案，调整雨水管道方案;”回复：补充厂区内给排水管线图，雨水管道采用DN300、DN400及DN600的HDPE重力管道。“建议取消车间屋顶绿化和建筑垂直绿化，论证采用绿篱替代围墙方案的可行性;”回复：车间屋顶绿化取消，但建筑垂直绿化保留。厂区西侧与中转站之间采用绿篱替代围墙，其余三面采用普通围墙。详见8.3建筑设计章节。“根据劳动定员及建设标准，调整综合楼建筑面积和平面设计。降低外装修标准，与周边现有、在建建筑物相协调；根据综合楼和生产车间使用要求，分别确定建筑、装修方案;”回复：根据劳动定员及建设标准，核实了综合楼建筑面积和平面设计。综合楼总面积已修改为996n0本站劳动定员为43人，按照三级标准计算，人均建筑面积18m2,办公所需建筑面积为774m2,同时考虑配备职工食堂129m2,用于城肥厂运行的化验室31,药剂间22.5n,控制室53.5n?。合计IOlOm2,本综合楼建筑面积基本满足要求。降低外装修标准，与周边现有、在建建筑物相协调；根据综合楼和生产车间使用要求，分别确定建筑、装修方案；详见&3建筑设计。“综合管理楼和预处理车间采用框架结构是合理的，但应补充地质勘测报告，并据此合理确定桩基形式和桩长、桩径回复：地质勘测报告尚在编制阶段，本工程将在初设阶段根据地质报告合理确定桩基形式和桩长、桩径。“液体隔离及调节池，污水处理池采用现浇钢筋混凝土整体式结构是合理的，但底板加强带、池壁顶板后浇带设置应通过计算确定，是否需要专门设置抗浮桩，应提供地下水位、池底高程等主客观条件后计算确定，并补充具体方案。”回复：底板加强带、后浇带的设计均为按照规范要求进行设置；水池底板埋深约4.6m,地下水最高埋深约0.5m（根据参考地勘报告），池体存在抗浮问题，需设置抗拔桩。方案详见8.4节结构设计。“规划液体隔离及调节池、污水处理池周边均无建、构筑物等影响施工开挖因素，建议合理确定开挖方案回复：根据工艺设计，液体隔离及调节池基坑开挖深度约为4.6m,基坑西侧距离现状垃圾中转站厂内道路约4m,为保护道路及道路管线的安全，基坑该侧拟采用格栅式旋喷桩重力式挡墙围护，其余三侧均采用放坡开挖，喷射砂护坡，坡面设置土钉。“补充细化暖通、电气、自控系统工程方案J回复：补充细化暖通、电气、自控系统工程方案，增加设备清单，详见8.5电气设计、8.6仪表及自控设计、8.7除臭设计、8.8暖通设计。“修改完善估算编制依据;”回复：已修改完善估算编制依据。“合理调整车间、综合楼及场区绿化单方造价指标;”回复粪便预处理及应急消杀车间单价调整为2900元，液体隔离及调节池池容调整为1408,单价调整为800元，门卫单价调整为2800元，“补充完善地基处理及场区给排水管线等项目费用明细;”回复：地基处理按土建费用的30%估列，场区给排水管线已补充明细表;“设备应进一步补充投资明细表;”回复：已补充设备投资明细表；“根据现场周边配套公用设施情况合理确定厂外供电、供水线路等费用，并提供费用组成明细;”回复：业主拟向相关部门征询厂外各项配套费用，目前供电费用按照太原路及其他我院编制项目的费用暂估，排水管道按照工程量估算，给水管道按照30万暂估。“明确“标书编制费”用途及计费依据；合理调整城市基础设施配套费等其他费用回复：已取消标书编制费，城市基础设施配套费调整为275元，增列其他配套费。“按鲁价费发2007205号文增加工程造价咨询费;”回复：已增列工程造价咨询费；“成本分析应按200td与应急消杀50td分别计列;”回复：应急消杀运行成本已分别计列；“根据调整后的工程方案相应调整投资估算回复：已根据调整后的工程方案相应调整投资估算；“建议尽快落实土地性质和征地方式，并考虑是否计取相关费用回复：经确认本工程不考虑征地费用。1.10 初设主要调整内容与技术经济指标1.10.1 主要调整内容1)优化综合管理楼建筑形式，确保全楼采光效果。2)排水方式调整：生产污水经站内设置的泵房压力流至娄山河污水处理,生活污水重力排放至西侧垃圾中转站统一排放。3)项目投资：根据地质报告，在基坑围护等方面增加部分投资。1.10.2 技术经济指标表Llo-I建构筑物一览表名称占地面积(m2)建筑面积(m2)备注粪便预处理及应急消杀车间900900液体隔离及调节池256综合管理楼328996门卫1212外排泵房16合计15121908表L102技术经济指标一览表指标单位数量总用地面积m4860总建筑面积m1908建构筑物占地面积m21512指标单位数量道路、场地面积m1685绿化面积m21659建筑系数%31.1容积率0.39绿地率%34.1围墙长度m273大门个2第二章工程规模及建设目标2.1服务范围及功能定位目前，青岛市城肥厂的服务范围为青岛市内四区（市南、市北、四方、李沧）以及崂山区。迁建后近期与现有处理厂的服务范围一致，远期当主城区纳管率提升、粪便处理量减少后，以就近原则逐步将城阳区的粪便纳入本工程进行处理，以提高设备的利用率。本项目主要功能包括：1）城市粪便预处理；2）疫情发生期间，特殊来源的粪便经预处理后消杀隔离。2.2 工程建设规模根据工程可行性研究报告的批复，本工程建设规模如下：粪便处理：200td°应急消杀：50td2.3 工程建设目标本工程的建设目标是：工程设计要通过可靠的工艺、先进的技术、优质的设备和方便的控制模式，进一步提升本工程的设计水平，最大限度减小对周边环境的负面影响，力争建设成为“现代、先进、环保、集约”的现代化粪便处理厂。2.3.1 粪便污水处理作为城市粪便处理厂，本工程接纳城市粪便后，通过固液分离及絮凝脱水将粪便中的固体物充分截留，再将剩余的污水与车间场地车辆冲洗水和生活污水一起排入娄山河污水处理厂进行达标处理。2.3.2 废气处理根据环评批复，车间产生的恶臭污染物排放执行恶臭污染物排放标准(GB14554-1993)表1二级标准;2.3.3 噪声控制选用低噪声设备，对高噪声设备采取有效的减振、隔声、消声等降噪措施，确保厂界噪声满足工业企业厂界环境噪声排放标准(GB12348-2008)3类标准。第三章项目位置及建设条件3.1 项目位置拟建场地位于青岛市李沧区西部，紧邻娄山河污水处理厂及太原路固体废弃物中转站迁建工程，东侧靠近环湾大道，北侧为青钢渣厂，南侧及西侧为胶州湾。丹山水库李沧区皎州用四方区小涧西处置场现场址图3.11拟建厂址位置图拟建厂址皤山招3.2 厂址综合评价1）规划条件根据青岛市“环湾保护、拥湾发展”概念规划，本工程厂址属“环湾保护、拥湾发展”的重要组成部分。拟选厂址是东侧已建设有娄山河污水处理厂，西侧为在建垃圾中转站，北侧规划有市政道路，符合相关规划的要求。2） 土地征用在总体规划中，该场区作为市政用地；该场地原属于污水厂远期控制用地，周边没有村民，没有拆迁补偿工作，因此该用地的土地征用相对容易。2）周边环境影响图3.21拟建厂址周边环境条件图厂址位于城市边缘地带，东侧及南侧为污水处理厂，污水厂东侧为环湾大道，西侧为太原路中转站迁建工程在建用地，厂址周边环境敏感点位置均在100Om以上，周边500m范围没有村民，不会发生扰民问题；周边居民很少，对居民生活条件的影响非常有限。拟建厂址位于娄山河污水厂及新建垃圾中转站旁边，本项目处理产生的废渣及废水都可以进行便利的处置，运距较短。同时项目用地临近环环湾大道，交通便利。4）周边配套设施条件由于周边已建成污水处理厂，同时正在建设垃圾中转站，北侧进场道路已经基本修建完毕，同时水、电等配套设施也较为成熟。5）厂址综合因素分析本厂址具有与规划协调一致、土地征用相对方便、对周边影响相对较小、周边配套设施相对完善等特点，是较合适的粪便处理厂厂址。3.3 拟建厂址建设条件3.3.1 给水拟建场址北侧规划五号路上远期有一条规划市政给水管道，管径为DN300,距离场址约50m；而该管道建成前可从东侧环湾大道旁的自来水给水管网接入临时给水管，管径DN200,压力0.16MPa,距离场址约500m。3.3.2 排水根据业主提供的资料，本工程雨水可经管道收集后排至厂区北侧的垃圾中转站厂外雨水排放管，管径为IoO0,距离本项目红线约15m。本项目污水包括生活污水、絮凝脱水产生的上清液及冲洗废水等，根据业主与垃圾中转站协商，生活污水由污水重力管道收集后，排入中转站污水泵房进水井，其他污水通过厂内的外排泵房压力输送至娄山河污水处理厂。本工程场址距污水厂进水泵房约1km。3.3.3 电力本工程拟向供电部门申请1路IOKV电源。根据用电部门提供的资料，本工程配电接口位于西侧太原路固体废弃物中转站迁建工程内中转车间东侧，距离本项目红线约200m。3.3.4 供热已与西侧太原路垃圾中转站迁建工程业主沟通，拟从该工程在建锅炉房引出热力管网对本项目供热，本工程内不再设置锅炉房。3.3.5 通讯项目建设地点位于青岛市有线电视网覆盖范围内，可以满足本项目有线电视的要求。为保证内部管理和对外联系需要，项目需建立完善的电话、传真和数据通信服务系统。3.3.6 交通项目距青岛市城区中部约20公里，从环环湾大道至垃圾中转站建设有市政道路，可作为本项目的对外交通通道。3.4 工程地质条件3.4.1 地形地貌地形：拟建场区地形平缓，现地面标高3.654.28米;地貌：为滨海浅滩地貌，后经人工改造。3.5 .2岩土层及其工程特性根据地勘报告青岛市城市粪便无害化处理工程岩土工程勘察报告（青岛市勘察测绘研究院，2011年8月）揭示，地基土自上而下为：第层、冲填土广泛分布于场区地表。层厚：1.206.00米；层底标高一2.350.16米;灰色，稍湿饱和，松散。以新近冲填的粉煤灰为主，颗粒较细，见有植物根系，有明显的水平层理，稍具塑性。第1层、杂填土层厚：2.204.00米；层底标局：0.151.76米;黄褐色褐色，稍湿，松散，以回填碎石、碎砖块、粗砂为主，部分碎石直径达60cm,局部含有生活垃圾。上述土层强度低，均匀性差，未经处理不宜作为基础持力层。第层、含淤泥粗砂广泛分布于整个场区。层厚：LOo4.80米,层底标高：-4.64-2.63米。灰黑色，饱和，松散；以长石、石英质矿物为主，分选差、磨圆差，含淤泥约2030%,有异味，见贝壳碎片。第层、粗砂广泛分布于场地内层厚:0.80w4.50米，层底标得：-7.274.32米。褐色黄褐色，饱和，稍密，分选磨圆较好，局部含少量黏性土，主要成分为石英、长石，夹少量圆砾。第。层、粉质黏土广泛分布于场区。揭露厚度：0.703.40m,层底标高：J2.32-5.72m。黄褐色褐黄色，可塑，具中等压缩性，结构性中等好，见灰白色高岭土条带、黑色铁镒氧化物条带及结核，局部高岭土富集，造成该层呈浅灰白色，底部含中粗砂、角砾约5-15%,切面光滑，干强度较高；该层局部相变为黏土。第。1层、粗砂该层分布较连续，多分布在第。层的层顶或层内。揭露厚度：0.803.40m,层底标高：10.627.20m。褐黄色，饱和，中密；分选一般，磨圆一般，混约515%黏性土,局部含黏性土薄层，见少量碎石卵石，磨圆中等好，直径多小于2cm。第。层、中粗砂广泛分布于场区，该层仅4号与12号孔穿透该层。揭露最大厚度11.2米,层顶标高：18.77-10.60米。褐黄色，饱和，中密密实；以长英质矿物为主，磨圆中等好，含黏性±5-15%,颗粒粒径呈上粗下细状排列，见少量碎石，磨圆中等好，直径多小于3cm,底部含黏性土较多。第01层、黏土呈层状或透镜体状分布于第。层粗砾砂中。揭露厚度1.102.50米。褐黄色，可塑，见灰白色高岭土条带、黑色铁锅氧化物条带及结核，含中粗砂、角砾5%15%,切面光滑，干强度较高，局部相变为粉质黏土。第。层、全风化泥质砂岩该层仅在4号、12号钻孔揭露，揭露厚度1.802.80米，层顶标高-26.24-24.47米。红棕色，细砂质结构，泥质胶结，层状构造，节理裂隙发育，矿物蚀变强烈，岩芯手搓呈砂土状。表3.41各岩土层工程性质指标一览表层号岩土层名称fakkPa模量EsE0MPa黏聚力C(kPa)内摩擦角（度）预制桩QPk(kPa)预制桩Asik(kPa)负摩阻力系数n(kNm3)冲填土/6.3/0.315.1含淤泥粗60/3/22*Z/0.2516砂粗砂160/14/25*/50/18.5粉质黏土2005.8/2511180065/19.91中粗砂280/20/36*6500100/20Q中粗砂350/25/38*8(X)0110/20黏土2609.3/3313250080/19.6G泥质砂岩300/15/40*6000130/22注：fak：地基承载力特征值值；Esl-2：压缩模量，E0：变形模量；r：重力密度；C：黏聚力；4）：内摩擦角，C、4）值是根据直接快剪试验结果得出；带*为等效内摩擦角经验值；qsik：桩的极限侧阻力标准值，qpk：桩的极限端阻力标准值，仅用于桩基设计时的初步估算，具体取值应通过现场试验确定。3.4.3地质构造拟建场区位于沂沐地震带、燕山一渤海地震带、南海地震带包围的鲁东断块隆起的中部。上述三个地震带对本区6级以上的地震起着明显的控制作用，其中距场区较近的沂沐强地震活动带的地震危险性对目标场区影响极大。但根据有关近场区现代地震活动图像资料分析，本区以“地震震级小，次数少，弱震（M<4.9）的低密度圈呈大面积分布为特征:根据前人对本区的地震活动趋势估计，参考新修订的中国地震动参数区划图，未来百年内工程场区的地震影响烈度为Vl度。根据建筑抗震设计规范（GB50011-2010）规范附录A之规定，青岛市抗震设防烈度6度，设计基本地震加速度0.05g,属设计地震分组第三组。对场区影响比较大的断裂为“沧口断裂”，该断裂自场区东侧通过，主断裂距场区约5km,它是区域上朱吴一一店集大断裂往西南方向延伸的部分，也是区域V级构造单元的分界线，断裂带宽度为100180米，呈舒缓状延伸，带内密集节理十分发育，见构造角砾、压扁体，破碎岩石被褐铁矿染，高岭土化、绿泥石化。断裂带走向NE4050°,倾向NW300°320°,倾角78°8
