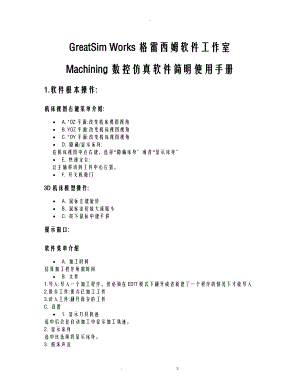

-GreatSim Works格雷西姆软件工作室Machining数控仿真软件简明使用手册1.软件根本操作:机床视图右键菜单介绍:· A. *OZ平面:改变机床视图视角· B. YOZ平面:改变机床视图视角· C. *OY平面:改变机床视图视角· D. 隐藏/显示床身: 在机床视图中点右键，选择“隐藏床身或者“显示床身· E. 快速定位: 让主轴移动到工件中心位置。· F. 开关机舱门3D机床模型操作:· A. 鼠标左键旋转· B. 鼠标滚轮放大或缩小· C. 按下鼠标中键平移提示窗口:软件菜单介绍· A. 加工时间估算加工程序所需时间· B. 文件1.导入:导入一个加工程序，但必须在EDIT模式下翻开或者新建了一个程序的情况下才能导入2.保存工件:保存已加工工件3.读入工件:翻开保存的工件C. 设置· 1. 显示刀具轨迹 选中后会在自动加工中显示加工轨迹。2. 显示床身 选中该选项将显示床身。3. 机床声音 选中该选项将启用声音效果。4. 模型阴影 选中该选项将启用阴影效果，但是一些比拟老的显卡运行速度会下降。如果速度慢请取消该选项。· D. 视图视图:当面板视图被关闭后，用该菜单将面板重新翻开。双屏显示:分别在两个显示器中显示面板和机床模型。· E. 切换面板各系统间进展切换操作。· F. 设置工件选择工件类型，工件类型为:长方体和圆柱体。设置工件的显示精度，精度有3级:· 1. 性能:工件精度较低· 2. 平衡:工件精度中等· 3. 质量:工件精度较高请根据显卡能力选择适当的精度，较高的精度资源占用高。· G. 检查更新检查是否有新版本，该功能需要联网。· H. 帮助文档2. 刀具选择1.新建刀具:添加刀具: 按“Add按钮添加新的刀具 ，然后在自定义刀具对话框中输入直径和长度 : 2 . 编辑刀具:双击“Tool Select中列表中的条目进展刀具参数编辑 。3 . 删除刀具:按“Delete按钮删除所选刀具 。4 . 选择刀具:鼠标移动到右边刀具栏，出现"select tool"对话框，在里面选择所需的刀具。再点击“Tool Number下拉菜单，选择所需的刀号。点击“OK确认。将刀具移动到刀具库上，单击鼠标左键，刀具装入。将鼠标移动至刀位可以查看刀号。3. 数控面板操作FANUC 0iM 操作控制面板急停按钮电源开电源关循环启动循环停顿自动模式 编辑模式 手动输入模式 步进模式手轮模式 回参考点 手动模式冷却开关主轴正转，停顿，反转快速步进模式的步进倍率调整,分别是:0.001 , 0.01 , 0.1 , 1.0主轴倍率调节进给倍率调节程序保护索 A. 程序编辑按编辑模式按钮，再按系统输入面板上的，再按“DIR，如下列图:· 1.翻开程序 : 输入程序名，如“O0001，按向下的箭头 ，翻开程序。· 2.新建程序 : 输入程序名，如“O0001，按“Insert按钮。新建程序前必须把程序保护锁翻开。· 3.编辑程序 : 使用这三个按钮分别对程序进展:替换，插入，删除的操作。操作前将程序保护锁翻开。· 4.删除程序 : 输入程序名 ，按"Delete"按钮 。· 5.导入程序 : o 将数控仿真软件中的数控系统切换到EDIT模式，然后翻开或者新建一个程序。o 新建一个记事本文本文件。o 输入或者粘贴已有的数控程序到这个文本文件里。o 将文件"另存为" ，保存类型改为"所有文件"。o 输入文件名，如"*.cnc"或者"*.nc" ，点"保存"。o 使用数控仿真软件中的导入菜单项选择择这个外部程序 ， 点"翻开"。o 程序便导入成功。B. 自动运行 翻开，新建或者从外部导入一个程序后，按，再按循环启动。按下按钮单段运行被开启，程序在自动运行过程中将单段运行。再次按下后该功能取消。C. 参数输入-对刀在右边工具栏选择光电寻边器，并装到主轴上。用右键菜单项选择择*OZ平面，按慢慢接近工件直到寻边器灯亮起，如下列图:此时按系统输入面板上的，显示如下界面:选择"坐标系"，显示如下界面:使用箭头移动到G54，输入*50,选择测量。Y轴类似。Z换刀具后在工件Z方向段面试切后，输入Z0，选择“测量。详细容观看对刀视频教程，教程下载地址:.greatsim./Support/presettool.rarD. MDI手动输入按按钮，按按钮，显示如下界面：选择MDI，输入程序，如“G54*0Y0Z0，按开场执行手动输入的程序。4.手轮使用双击手轮翻开手轮。翻开后再次双击关闭手轮。5.考前须知如启动后不显示机床，请开启硬件加速功能。. z.
