ZBL-C310A钢筋锈蚀仪使用手册.docx

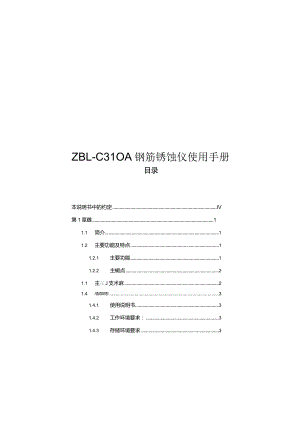

ZBL-C31OA钢筋锈蚀仪使用手册目录本说明书中的约定IV第1章雌11.1 简介11.2 主要功能及特点11.2.1 主要功能11.2.2 主蝴点21.1 主三J支术麻21.4 /iMW®31.4.1 使用说明书31.4.2 工作环境要求：31.4.3 存储环境要求31.4.4 其他要求41.5 仪器的维护及保养41.5.1 电源41.5.2 充电41.5.3 充电电池51.5.4 ;三51.6 责任6第2章仪器描述72.1 仪器组成72.1.1 主机72.1.2 传感器与电极92.1.3 配件112.2 测理122.2.1 钢筋的电磁检测原理122.2.2 锈蚀检测单电极法与双电极法12第3章多功能混凝土检测软件143.1 软件简介143.1.1 开机界面及主菜单143.1.2 按期作153.2 数周专输163.2.1 USB传输163.2.2 GPRS传输173.3 系统ISB193.4 钢筋测试203.4.1 普通测试203.4.2 网格测试313.4.3 剖面测试423.4.4 显示443.4.5 钢筋数据删除473.4.6 现场测试483.5 钢筋锈蚀测试563.5.1 锈蚀测试主菜单563.5.2 参数iS三563.5.3 测量界面593.5.4 数据显示603.5.5 数三除61第4曰南634.1 钢筋测试634.1.1 现场准备634.1.2 连接主机-传感器634.1.3 开始测试644.1.4 数搞专输644.1.5 数据分析处理644.1.6 数触除644.2 锁虫测试654.2.1 测试前准备654.2.2 开始顺U684.2.3 数据查看684.2.4 数据传输694.2.5 数据分析694.2.6 数据删除694.3 现场检测时的注意事项694.3.1 钢筋测量的一般原则694.3.2 锈蚀检测注意事项70本说明书中的约定1 .灰色背景、带黑色方框的文字2 .表示界面上的T按钮，如：确定钮。3 .仪器面板上的按键均用【】表示，如：【存储】键。4 .白色背景、带黑色方框的文字表示WindoWS软件菜单命令，其中表示菜单级间的分割符,如文件,打开表示文件菜单下的打开菜单项命令。5 .灰色背景、不带方框的文字表示屏幕上选项或菜单名称。如选择参数设置中的构件选项。6 .标志&为需要特别注意的问题。7 .除了本说明书中介绍的内容之外，用户在使用仪器的过程中，会自动显示一些提示信息，请按提示信息操作。8 .本说明书中的软件界面及照片仅用作示意，随着软件升级和产品的不断改进可能会发生变化,恕不另行通知。士注意：本说明书为ZBL-R800多功能钢筋检测仪使用说明书，ZBL-R630A混凝土钢筋检测仪的使用说明详见钢筋检测部分，ZBL-C310A钢筋锈蚀检测仪使用说明详见锈蚀检测部分。第1章概述1.1 简介ZBL-R630A混凝土钢筋检测仪可进行钢筋保护层厚度、钢筋直径、钢筋位置、钢筋间距检测。ZBL-C310A钢筋锈蚀检测仪可进行钢筋锈蚀程度以及锈蚀分布检测。ZBL-R800多功能钢筋检测仪是一种便携式、一体化、多功能钢筋检测设备。同时具备ZBL-R630A混凝土钢筋检测仪和ZBL-C310A钢筋锈蚀检测仪的功能。1.2 主要功能及特点1.2.1 主要功能1）钢筋检测和锈蚀检测双重功能；2）确定钢筋位置、走向及分布；3）测量钢筋的保护层厚度；4）测定钢筋直径；5）保护层厚度合格情况自动判定；6）混凝土钢筋锈蚀状况的单电极检测；7）混凝土钢筋锈蚀状况的双电极检测；8）钢筋锈蚀程度最大分10级灰度或色彩图形显示；9）检测数据的保存、查看和传输；10）强大的专业分析处理，自动生成检测报告。1.2.2主要特点1）数据的U盘存储；2）内置简要功能介绍和操作说明，方便随时查看；3）数据的GPRS方式传输，方便、快捷；（只有配置了GPRS模块的仪器才有此功能）。4）绘制锈蚀电位等值线图；5）柔和的背光效果；13主要技术指标表Ll主要技术指标项目指标保护层测量范围（钢筋直径6mm50mm）第一量程：3mm98mm第二呈：3mm196mm锈蚀电压检测范围-100Omv+100Omv锈蚀电压检测精度0.1mv供电方式内部锂电池供电（29.6Wh）工作时间例!时间：38的整机重量0.9kg整机体积212mml34mm50mm显ZF器160*128LCD显示器USB口使用U盘进彳谖据做，建议U盘容量=2G.1.4 注意事项1.4.1 使用说明书为了更好地使用本检测仪，请您在使用仪器前仔细阅读使用说明书。1.4.2 工作环境要求：环境温度：0oC-40oC相对湿度：<90%RH不得长时间阳光直射防腐蚀：在潮湿、灰尘、腐蚀性气体环境中使用时，应采取必要的防护措施。1.4.3 存储环境要求环境温度：-20oC-+60oC相址S:<90%RH不用时请将仪器放在包装箱中，在通风、阴凉、干燥环境下保存，不得长时间阳光直射。若长期不使用，应定期通电开机检查。1.4.4 其他要求1.4.5 .1避免进水。1.4.6 .2避免磁场避免在强磁场环境下使用，如大型电磁铁、变压器附近。1.4.43 防震在使用及搬运过程中，应防止剧烈震动和冲击。1.5 仪器的维护及保养1.5.1 电源本仪器采用内置专用可充电锂电池进行供电，使用时请注意电量指示，如果电量不足时，则应尽快采用外部电源（交流电源或外部充电电池）对本仪器供电，否则可能会造成突然断电导致测试数据丢失甚至损毁系统；如用交流电源供电，则应确保外接电源为AC220±10%V,否则会造成AC-DC电源模块甚至仪器的损坏。禁止使用其他电池、电源为本仪器供电。1.5.2 充电用本仪器配套的充电器为内部电池充电时，只需将电源插头端接到AC220±10%V的插座中,直流输出端接到仪器的电源插口中即可。充电器上的充电指示为红色，表示正在对仪器内置电池充电；当指示灯由红色变成黄色时，表示内置电池充满，此时应及时拔出充电器，以免对电池过度充电影响电池使用寿命。注意：为了保证完全充满，请保持连续充电68小时，同时不要在超过30。（:的环境下对仪器充电。仪器长期不用，充电电池会自然放电，导致电量减少，使用前应再次充电。充电过程中仪器和AC-DC电源会有一定发热，属正常现象，应保持仪器、AC-De电源或充电器通风良好，便于散热。注意：不得使用其它充电器对仪器充电，否贝JW可能对仪器造成破坏。1.5.3 充电电池充电电池的寿命为充放电500次左右，接近电池充放电寿命时，如果发现电池工作不正常（根本充不上电、充不满或充满之后使用时间很短），则很可能是充电电池已损坏或寿命已到，应与我公司联系，更换新的电池。禁止将电池短路或靠近高温热源。1.5.4 清洁每次使用完本仪器后，应该对主机、传感器等进行适当清洁，以防止水、泥等进入接插件或仪器,从而导致仪器的性能下降或损坏。注意：请勿将仪器及配件放入水中或用湿布擦洗！/注意：请勿用有机溶剂擦洗仪器及配件！请用干净柔软的干布擦拭主机。请用干净柔软的毛刷清理插座。1.6 责任本仪器为精密检测仪器,当用户有以下行为之一或其它人为破坏时，本公司不承担相关责任。(1)违反上述工作环境要求或存储环境要求。(2)非正常操作。(3)在未经允许的情况下擅自打开机壳，拆卸任何零部件。(4)人为或意外事故造成仪器严重损坏。第2章仪器描述2.1 仪器组成ZBL-R800由主机、钢筋传感器、硫酸铜电极、双电极手柄、钢筋信号线、锈蚀信号线、U盘、充电器组成。ZBL-R630A由主机、钢筋传感器、钢筋信号线、U盘、充电器组成。ZBL-C310A由主机、硫酸铜电极、双电极手柄、锈蚀信号线、U盘、充电器组成。2.1.1 主机图2-1是R800混凝土钢筋检测仪主机的图例说明，仅供参考。（八）正面传感器接口图2-1主机外观示意图2.1.1.1键盘键盘位于主机上面板,各键的功能如表2.1所示。表2,1功能键一览表键名功能说明【菜单】在操作菜单中返回到前一级菜单页面【返回】返回当前界面上一个菜单【、一、4、】上、下、左、右方向功能键，转移到相应菜单和选项，参数的切换、增加和减少等【存储】检测数据、时间、编号、参数等的存储【确认】参数的确定、选择和检测方向的更改等【】电源键，仪器电源的开启和关闭1.1.1.2 显示屏显示屏安装在仪器上面板。用于显示操作界面、检测数据以及信息交互等。1.1.1.3 充电接口仪器电池的充电接口，使用随仪器带的电池充电器对仪器进行充电，为保证仪器电池的充电完全，充电时间建议在68小吐1.1.1.4 USB接口位于仪器左侧挡板上,是用于连接仪器U盘的接口，将仪器附带的专用U盘插接在USB接口上，通过仪器的“数据传输"功能可以将测试数据传输到U盘中，然后将U盘中数据使用计算机软件进行数据的分析。1.1.1.5 传感器接口用于接插传感器信号线。1.1.1.6 铭牌仪器背面、传感器背面均有铭牌，内容包括公司名称、生产日期、仪器出厂编号等;2.1.2 传感器与电极2.1.2.1 钢筋传感器R800及R630A可配置两种传感器一多参数传感器（以下简称"大探头"）及单般传感器（以下简称“小探头"）。多参数传感器采用F化设计,如图2-2（a）所示，可以实时、准确地扫描钢筋，记录传感器移动的位移量。传感器前进时扫描钢筋，后退时擦除钢筋。单参数传感器只适用于普通测试，可以实时、准确地扫描钢筋，但不可记录传感器移动的位移量。传感器具有指向性，当传感器轴线与钢筋走向的亍时最灵敏，反之，当传感器轴线与钢筋走向垂直时，探测信号最弱，所以，在测量钢筋时，应保持传感器轴线与钢筋走向平行，在垂直于钢筋走向的方向移动传感器进行扫描测量。2.1.2.2锈蚀硫酸铜电极硫酸铜电极（如图2-3所示）有如下特点：电极电位稳定，标准条件下对甘汞电极的电位为70±3mV,符合理论值，彼此间电位差小于±lmV;电极不易极化。硫酸铜晶体充分溶解后，电极内阻小于3k;电极寿命长，一次灌液可以使用很长时间，只要腔体不损坏，可以后续补液。图2-3硫酸铜电极IO2.1.3 配件2.1.3.1 电源充电器电源充电器的输入插头连接100240V交流电源，输出插头接入主机的充电插口，为其内部锂电池充电。2.1.3.2 锈蚀双电极手柄在使用锈蚀检测的双电极检测功能时，需要将两个硫酸铜电极安装在双电极手柄（图2-4）上，手柄固定间距为20cmo图2-4锈蚀双电极手柄2.1.33信号线仪器的信号线包括：钢筋传感器信号线、锈蚀电极信号线两种，两种信号线的接口均在仪器左侧挡板处。2.1.3.4其他附件详见仪器装箱单。2.2测试原理2.2.1 钢筋的电磁检测原理仪器通过传感器向被测结构内部局域范围发射电磁场，同时接收在电磁场覆盖范围内铁磁性介质（钢筋）产生的感生磁场,并转换为电信号，主机系统实时分析处理数字化的电信号，并以图形、数值、提示音等多种方式显现出来，从而准确判定钢筋位置、保护层厚度、钢筋直径，如图2-5o图2-5钢筋的电磁检测原理2.2.2 锈蚀检测单电极法与双电极法单电极法采用半电池自然电位法，将位于离子环境中的钢筋视为一个电极，锈蚀反应发生后，钢筋电极的电势发较化，电位大小直接反映钢筋锈蚀情况。众所周知，电池是一个阴极和一个阳极构成,钢筋电极只具有电池的一半特征,所以被称为半电池，如图2-6所示。图2-6单电极法图2-7双电极法双电极法（图2-7）采用的也属于自然电位法。只不过单电极法适用于钢筋端头外露的结构，而双电极法则适用于钢筋不外露的结构。单电极法是在混凝土表面放置一个电势恒定的参考电极（硫酸铜电极或氯化银电极），与钢筋电极构成一个电池体，然后通过测定钢筋电极和参考电极之间的相对电势差，得到钢筋电极的电位分布情况。总结电位分布和钢筋锈蚀间的统计规律，就可以通过电位测量结果来判定钢筋锈蚀情况。双电极法则需在混凝土表面放置一个间距恒定的双电极。将两参比电极沿钢筋混凝土结构表面移动，若两处钢筋处于相同状态则无电位差；若处于不同状态,如Th锈蚀，Th未锈蚀，则可测出电位差，并可依此判断各处钢筋是否锈蚀。第3章多功能混凝土检测软件3.1 软件简介ZBL-R800多功能混凝土钢筋检测仪兼钢筋测量和锈蚀检测双重功能,可以对6-50钢筋的混凝土保护层厚度以及钢筋直径进行检测；还可以检测和描述出钢筋锈蚀情况。下面分别对钢筋和锈蚀检测进行介绍。3.1.1 开机界面及主菜单仪器开机后的第一个显示界面为如图3-1（八）所示界面,提供了仪器的基本信息，包括：制造商名称、仪器型号、仪器名称、版本号，日期等信息；开机界面停留约2秒钟后自动进入到仪器主菜单界面，如图3-1(B)0（八）开机界面(B)主菜单图3-1开机界面及主菜单主菜单包括钢筋测试、锈蚀测试、数据传输、系统设置四个选项，采用图标方式显示。反色显示代表当前选中选项,正常显示代表未被选中选项。钢筋测试?口锈蚀测试分别进行钢筋检测和锈蚀检测，数据传输可将数据传输到盘或通过GPRS发送到服务器，系统设置可以设置仪器的系统时间并查看仪器当前的电量，在后续章节将分别对其进行详细说明。3.1.2 按键操作仪器的界面和控制操作都通过键盘面板的按键来完成：1)使用【一、一、】功能键来移动频框，选中相应选嫩F【确认】键进入相应子菜单，同时【、一、4、1还完成参数的更改和选项的切换功能；2)当菜单项的左侧出现帮助菜单标志时，按下【“功能键可查看帮助信息，如图3-2所示；钢筋普通测忒:预设直径简介 I确认I ：进入设定功能 av:调整设定值 I存储I：保存并退出 范SI - 6-50»I眦匿M蹈沸疆施画 I确认I ：进入缰号修改 激活该位 向同(同：移动光标 I确认Il返回I ：选撵/放弃 I存储I ：保存构件编号(A)预设直径功能简介(B)构件编号功能简介图3-2查看帮助信息3)仪器默认开机关闭液晶背光，仪器背光可以加强液晶的识别度，让用户更好的辨识显示器的内容。进入仪器的菜单界面或菜单项功能简介界面后，使用【】键可以选择开启或者关闭液晶背光。4）按【确认】键选中具体选项；5）按【存储】键存储数据和参数。6）按【返回】键返回上一界面，按【菜单】键返回主菜单。7）【D】为仪器电源开关。3.2 数据传输数据传输分为USB传输和GPRS传输，如图3-3所示，USB传输将仪器所测得的数据传输到U盘，然后通过U盘传输到计算机上进行软件分析；GPRS传输将仪器测得的数据通过GPRS发送到服务器,用户可以通过客户端软件登录到服务器进行数据传输任务的建立和测量数据的接收、查看?口分析。在数据传输过程中钢筋数据和锈蚀数据分开发送，由用户手动选择需要发送的数据进行传输，其中钢筋数据的存储文件后缀为".801”,镯蟋据的存储文件后缀为".802"。3.2.1 USB传输将随仪器附带的U盘插入到仪器左侧挡板的USB接口中，然后选择主界面中的"数据传输"选项，进入传输方式选择界面(如图3-3幅)，按【7、【-】i三USB解，按T【确见USB传输选项O传输钢筋数据传输株性数据键，弹出图3-4A所示的USB传输选项界面,选择传输钢筋数据或传输锈蚀数据后按下【确认】键,仪器会自动启动U盘电源，等待仪器传输完成是示"请拔出U盘”的时候，将U盘从仪器的USB插口中拔出，再按任意键即可返回USB传输选择界面。关于分析软件的使用请参考软件使用说明书。其中钢筋数据的存储文件后缀为".801”,锈蚀文件后缀为".802"。传输完后是否自动删除数据，仪器有提示。正在启动电源请插入Ufi数据传看中请拔出U盘(A)USB传输选择界面(B)USB传输界面图3-4USB传输注意：请不要在数据传输过程中拔出U盘，以免造成数据传输出错。3.2.2 GPRS传输选择主界面中的“数据传输"选项，进入传输方式选择界面(如图3-3幅)，按【7、【一】蝇GPRS彳的，按下【确认】键，弹出图3-5A所示的GPRS传输选项界面，选择传输钢GPRS传事选项传输钢筋数据传*镑ti数据筋数据或传输锈蚀数据后按下【确认】键，仪器将启动GPRS模块的电源并进行网络连接，在GPRS连接过程中,按下【返回】键可取消GPRS连接并退出GPRS传输过程。GPRS连接成功后将自动发送所选择的数据，数据发送过程中可按下【返回】键取消数据发送并退出GPRS传输过程。GPRS正在连接连接成功正在发送数据发蜒必即确I酷塔，是否备份数籍至;WI确"I：先备份再制除I返回I：直接赊(A)GPRS传输选择界面(B)GPRS传输界面正在启动电源 请插入Ufi 数据传*中 请拔出U分正在!除(C)USB备份界面(D)数据删除界面图3-5GPRS传输数据传输完成后提示“发送成功”并提示是否进行数据备份操作，如图3-5(B)所示，此时表示GPRS发送数据成功并由用户手动选择是否进行数据的备份操作，此时按下【确认】键则进入USB数据备份界面，如图3-5(C)所示，等待USB传输完成后按任意键进入如图3-5(D)的数据删除界面，待数据删除完成后18返回到如图3-5（八）所示的GPRS传输选择界面。在图3-5(B)中若按下【-】键则不进行数据备份,直接进入虢删除操作。说明：由于GPRS连接和传输过程比较慢，请耐心等待仪器提示，若长时间提示“GPRS正在连接“或“正在发送数据“，可按下【返回】健取消连接或数据发送。GPRS模块为选配件，只有配备了GPRS模块的仪器才可使用GPRS传输！建议：在GPRS数据传输完成后进行USB数据备份操作。3.3 系统设置进入图3-6所示系统设置界面后,动态显示当前时间，并可以修改系统时钟的年、月、日、小时、分钟、秒。时钟采用24小时进制。同时在系统设置中也可以查看电池剩余电量。日期Io-O6-02时间15-07-30电量Wiro图3-6系统设置操(防法：按F【械】键进修改烧，撇【、【】镯钠利摩陶徽演J间T0,按【】、【】，可曲亍加1或减1操作。修改完后按【存储】键，进行时间存储设置并返回主菜单；若不需更改目前时间设置，请直接按【返回】或【菜单】键返回主菜单。3.4 钢筋测试钢筋测试分为普通测试、剖面测试和网格测试三种；在图3-1(B)所示主菜单界面按【a】、【一】键选择钢测试，按【确认】键进入钢筋检测主菜单界面，如图3-7所示。图3-7钢筋测试菜单选项3.4.1 普通测试普通测试是钢筋测试中的最基本的一种测试功能。使用该功能可以较为精确的测出钢筋保护层厚度、钢筋直径、判断是否超标等。检查是否连接好主机-传感器。在图3-7所示界面，按【】、【一键将调至“普通测试"上，按【确认】进入“普通测试"功能，出现参数设置界面(图3-8),此时光标停留在"构件编号"处。在进入参数设置界面后会启动电量检测，当检测到电量过低时，仪器会在界面中部显示“电量不足，请充电”的提示，并发声示警，要求马上充电，此时用户不应继续任何设置或测试，否则数据易丢失或出错。应该马上返回到主菜单界面后关机,并更换电池或充电。3.4.1.1 参数设置进入图3-8所示的界面后，仪器处于戮灌状态。按.、【-J键选择需要设置的参数项（该项左侧的方框变黑。）,按【确认】键启动相应的参数设置功能。所有参数设置完后选择"进入测试”进入普通测试功能界面；或者按【菜单】键直接返回主菜单。件设：件图3-9构件编号设置界面编fts:关*l25板在®界【】、-S三fih三S,MSB出现帮助菜单标志,此时若按下W则可进入其对应的功能简介界面进行快捷键及功能简介的查看，在功能简介界面按下【菜单】或【返回】键则可重新返回参数设置界面；图3-8参数设置各参数的定义及设置方法如下：1 .构件编号构件编号可以由六位数字、字母或符号混合组成。出厂默认构件编号为000000。重新开机进入参数设置界面时，默认构件编号为已存储的最后一个构件编号的末位数字增加1（增加的顺序按图3-9所示的软键盘排列顺序直至末位符号为7”为止），例如：存储的最后T构件为300009,则重新进入参数设置界面时，默认的构件编号为30000A。在图3-8界面上按7、-键将光标调组刨牛编号处，按【确认】键，出现图3-9所示的界面，此时光标处于构件编号的左起第T字符下方，按】、键调整至任意T端要修雌序硼，同安镯黜蜘醐左涌三6t示，按、】、【4】、【】哂藕翻闪南？，按【械】镶涛出现在构件编号光标位置上，同时构件编号处的光标自动下移一位，软键盘上的光标消失。若继续修改则按上述方法进行重复操作。当构件编号修改完毕，按【存储】键存储该编号，该构件编号处光标消失，并自动返回到图3-8所示的参数设置界面。2 .预设直径设定被测钢筋的直径，可设置范围为650mm,默认值为上一次存储构件的设定值。进入该功能后，按一次【7或【一】键可以将该值增大或减小1个钢筋规格，长时间按【7或【一】键，该值连续增大或减小。设定完毕，按【存储】或【确认】键存储，该处光标消失，并自动返回到”参数设置界面”。3 .设计厚度设定被测钢筋的设计保护层厚度，可设置的范围为1099mm,默认值为上次存储的构件的设定值。进入该功能后，按一次【7或【-】键可以将该值增大或减小1,长时间按【7或【一】键，该值i镖增大或减小。设旗毕，按【存储】或【确认】键存储，该处光标消失，并自动返回到图3-8所示的参数设置界面。4 .构件类型被鹏郤桃哪，分为：梁、板"厕。按【7、【-】键在"梁"、"板"之间切换。该项用于根据建筑类型自动判断测得的厚度值是否超标。5 .最小厚度快速普查时被测钢筋所允许的最小保护层厚度；范围为099mm,默认值为Ommo该功能在使用时（设置不为0的数值），若检测到被测钢筋的保护层厚度小于该设定值时，仪器报警、提示，而并不显示、存储被测保护层厚度。进入该功能后，按一次7或J®KwL喇眼,或J键，该值连续增大或减小。设定完毕，按【存储】或【确认】键存储，该处光标消失，并自动返回到图3-8所示的参数设置界面。J注意：当该钠设置为0时，关闭此功能。6 .数据修正为减小相邻并排钢筋对被测钢筋的保护层厚度测量值的影响，可通过设定相邻钢筋到被测钢筋的中心距，仪器对测试结果值自动进行三E,提高测试精度。分为"手动"、"无"解!选项，开机默认为"无"，表示不进行修正；"手动"表示按人工设定的相邻钢筋中心间距进行修正，并显示修正后的测量结果。进入该漏能，按【】、【一】键诙耳动、"无"之间切换;如果僻了"手动"，则右边出嬲（值可输入项,范围为50-IlOmmo按【】键可1等光动到数值处，按一次【或【一】键也嫄该值噂炮减J1,饰振技【7或【一】键，该值连续增大或减小。设定完毕，按【存储】键存储，该处光标消失，并自动返回到图3-8所示的参数设置界面。注意：使用该功能并不能完全消除相邻钢筋对测试结果的影响！7 .探头选择R800及R630配备大、小两种探头，详参2.1.2.1节。进入网丽，按【7、【-】键呱"大、"小"之砌妇僻"小"即为小探头，"大即为带路径的传感器。设敬毕，按【存储】键存储，该处光标消失，并自动返回到图3-8所示的参数设置界面。密，注意：如果用户的选择与实际使用不一致，则测出的厚度值会偏差几个mm3.4.1.2测试界面在图3-8界面上按【】、【一】键将标调至获画处,按【确认】键，出现图3-10所示的测试界面。按【返回】键，则返回到图3-8所示的参数设置界面；按【菜单】键，回到图3-1（B）的主菜单界面。图3-10普通测试测量界面1 .界面介绍D滚动条提示当前传感器与钢筋的相对距离。a）空白-传感器有效感应范围内无钢筋。b）熠长-传感器正在向靠近钢筋的方向移动。c）缩短一传感器正在向远离钢筋的方向移动。2）信号值当前传感器接收到的信号幅度值，信号值越大，传感器离钢筋越近。3）当前厚度当前传感器与钢筋相对位置的等效值（单位mm）,该值越大传感器离钢筋越远，当等效值超过传感器测量范围时，该值显示O,当前厚度的最小值即为保护层厚度值。（如果用户启用了数据修正功能，该值只显示测量值，不显示修正后的值）。4）保护层显示自动锁定的混凝土彳耕层厚度测量值（单位mm）。（如果用户启用了数据修正功能，保护层厚度则显示测量修正后的值）.5）钢筋直径显示被测的钢筋直径测W直（单位mm）。按【】键进行直径及保护层厚度测量（此时不需输入被测钢筋直径），详见3.4.13节，此时屏幕显示：保护层*（实测钢筋直径的保护层厚度值）钢筋直径*（实测的钢筋直径）6）存储数当前构件编号中已存储的保护层厚度值个数。7）合格率当前构件中已存储的所有厚度值按（GB50204-2002）规范要求的合格点的比例。8）超标提示当测试的保护层厚度超过规范要求的范围时，出现"！"符号提示，否则为空白。9）构件名显示当前的构件编号。10）状态信息栏a）大小量程：用稹=I代表第一、第二量程；b）存储方式：用"A"和"M"分别代表"自动存储"和"手动存储"；c）测量方式：用"三"和空白分别代表选择"密集钢筋测量方式"和"一般测量方式"；d）修正方式：用"C"和空白分别表示有、无修正。2 .热键功能在测试界面上有以下几个功能，可以通过快捷键来进行操作并执彳亍相应的功能。在图3-8所示界面选中I进入测潮,按F键查看快捷键及功能简介。1）量程选择蜻仪器的量程，分为第一、二两个量程。其中，第一量程，用于被测保护层的厚度较小的场合；第二氧呈，用于被测保护层厚度较大的场合,分别用和口表示。在图3-10所示的测试界面上按【】键进行切换，状态标示栏的相应位置处显示或n每次进入该界面，默认为“第一量程。2）存储方式选择测试结果的存储方式，分为自动和手动存储两种，分别用"A"和标记。手动存储按【存储】键时，仪器才存储保护层厚度及钢筋直径的测量值；自动存储一仪器自动将保护层厚度测量结果保存在当前构件内。在图3-10所示的测试界面上，按【】键进行切换，状态标示栏的相应位置处显示"A"和"M"。开机默认为"手动存储"。3）测量方式仪器对密布钢筋分辨能力的选择，分为"一般测量方式"和"密集钢筋测量方式"。分别用空白和"三"表示。在图3-10所示的测试界面上按键进行切换，状态标示栏的相应位置处显示"三"或空白。开机默认为"一般测量方式”。3.4.13测量步骤1 .参数设置操作方法参见33.1.1参数设置。2 .复位方法1:在参数设置界面（图3-8）上，将传感器拿在空中，远离铁磁体。选择"进入测试”选项，进入图3-10所示的测试界面，仪器自动进行传感器复位操作一约4秒钟后测试界面屏翻触当前厚度显示为"0",复位工作完成,进入测量等待状态。方法2:在图3-10所示的测试界面时,将传感器拿在空中,远离铁磁体,按【确认】键，仪器自动进行传感器复蹒作，当前厚度处显示空白，约4秒钟后测试界面屏尉是示当前厚度为"0”,复位工作完成，进入测量等待状态。D在检测过程中应每隔10分钟左右进行一次复位操作。2）对测量数据有怀疑时，也可进行复位后再次测量。3.确定钢筋位置走向及保护层厚度0.0035（八）当前取收65IMa保护U25m钢筋«竹存储数(B)!LIlHaMkAiLHlUId>AlMmlJAJa0.0035、前厚度2511u保护层25n>0.0056当前降及25.un保护层25«(C)图3-12普通测试界面例舫在冷存储数*d*一X钠筋直径存储数如图3-11所示，锵头放置于被测混凝土表面，与被测钢筋平行，沿一个方向匀速移动传感器，当探头离钢筋越来越近时，滚动条逐渐加长，信号值越来越大,当前厚度值减小(图3-12（八）);探头越过钢筋时自动锁定钢筋保护层厚度值(图3-12(B)。如存储方式设置为“自动存储"，则仪器自动存储测量的保护层厚度值，同时存储数自动加1；如存储方式设置为“手动存储"，则当仪器锁定保护层厚度后，按存储键，存储测量的保护层厚度值，同时存储数自动加L探头越过钢筋时蜂鸣器报警，提示已经找到钢筋，且传感器已经越过该被测钢筋。如果想精确判定钢筋位置及走向，按如下方法操作：D反方向移动探头，找到当前厚度值最小的位置，使当前值与保护层厚度值一致，此时探头位置即为钢筋所在的准确位置(图3-12(C);2)旋转传感器，使得信号值最大，此时探头走向即为被测钢筋走向(图3-12(D)。4.测量钢筋直径D依据方法二，进行传感器的复位操作；2)精确判定钢筋位置；3)将传感器放置在被测钢筋的正上方，并与被测钢筋平行1；按下【】键，约2秒钟后直径测1结果线显示在钢筋直径”的显示位置；仪器同时测量保护层厚度值，显示在“保护层”显示值位置上，如图3-13所示,自动存储模式下将自动保存直径值和保护层厚度,存储数加1。手动存储模式下此时若按下【存储】键则保存直径值和保护层厚度,存储数加Io燧标提示图3-13钢筋直径测试3.4.2网格测试网格测试功能主要是用网格示意图的方式，显示被测网状分布钢筋的布筋情况，同时显示出每根被测钢筋的位置及保护层厚度。检查是否连接好了主机-传感器。然后，在图3-7钢筋主菜筋酸【7、【-】键Z押解礴溅式"痂缴，按【确认】键进入扫描测试功能，出现图3-14所示的参数设置界面，进行参数设置。此时,系统先检测电池电量（请参阅“普通测试”中的电量检测§1汾）。3.4.2.1 参数设置所有参数的缺省值为上一次所存储构件的设定值。设置方式同3.4.1.1节对应的部分。同样是按【a】、【一】键调曲至腰设鄙选项前面按【确认】键选中该项出现光标按【一】、】键调整数据或切换项,最后按【存储】键保存该设置并退出此项。岁数设置B3构件编号OOOOOO口预设直径X16M口设计再度X16M口布设*径丫16M设计案戾丫80M构件夹工数据匪正塞小厚度口讲人测日图3-14网格测试参数设置在参数箍界面皮F】、【-】键选m应®后，曲侧出现帮助菜单标志,此时若按下W则可进入其对应的功能简介界面进行快捷键及功能简介的查看，在功能简介界面按下【菜单】键或【返回】键则可返回参数设置界面；1 .预设直径XX方向扫描的待测试钢筋的直径。设定范围为650mmo2 .预设直径YY方向扫描的待测试钢筋的直径。设定范围为650mmo3 .设计厚度X-X方向待测试钢筋的设计保护层厚度，设定范围为1099mmo4 .设计厚度YY方向待测试钢筋的设计保护层厚度，设定范围为1099mm。5 .数据修正设置修正方式（该皴的定义参见3.4.1.1）。分为"自动、"无"两种。开机默认为"无"。其中"自动"表示仪器按其测量的保护层厚度和钢筋间距自动进行修正；重新进入设置时默认值为上一次设置值。在参数设置界面选择您入测岗",保存所设置的参数,同时进入图3-15所示的测试界面。r注意：按【确认】键的同时，将传感器拿在空中，远离铁磁体。若在测试界面处按【返回】键,可返回到图3-14所示的参数界面,可重新进行参数设置。3.422测量及结果显示图3-15所示界面的内容及定义如下：1 .滚动条提示当前传感器与钢筋的相对距离，滚动条上的数字表示当前厚度，这一点与普通测试下数据含义略有不同。空白一传感器有效感应范围内无钢筋。增长传感器正在向靠近钢筋的方向移动。缩短一传感器正在向远离钢筋的方向移动。2 .当前厚度其定义详见3.4.1.203 .左上角示：X、Y每屏可测长度为1米，超过1米翻页，对应该方向页数加Ie每屏中显示的钢筋位移是相对于该屏（1米）内的坐标,以厘米为分度。如X方向扫到2.6米时发现一根钢筋，结果显示为：x02,钢筋上方坐标为60（cm）其显示方式与刻度尺同理。-L竺上21Y方向页数（单位:BI）Y方向X方向页数（单位:m）X方向图3-16网格测试角标4 .方向：表示但®方向,"一”、渊三方向、Y方向扫描。5 .构件编号处显示已设定的构件编号；钢筋直径处显示已设定的当前方向的钢筋直径。6 .状态信息处显示量程、存储方式、测量方式、修正方式等内容。在网格测试状态中，可以使用按键进行量程及测量方式的选择，其描述及热键功能请参见普通测试的相关内容。仅有以下两点与普通测试的不同：a）网格扫描方式下只提供自动存储方式，即"A"。b）"C'代表自动数据修正。3.4.2.3测量步骤1 .参数设置其参数定义及操作方法与“普通测试"相同。2 .复位方法1:在参数设置界面（图3-14参数设置界面）上，将传感器拿在空中，远离铁磁体。选择"进入测试"，进入图3-15所示的测试界面，仪器自动进行传感器复位操作约4秒钟后测试界面屏幕提示当前厚度为"0”,复位工作完成,进入测量等待状态。方法2:在图3-15所示的测试界面时将传感器拿在空中，远离铁磁体,按【确认】键，传感器复位约4秒钟后测试界面右上角提示当前厚度为"0",复位完成，进入测量行寺状态。3 .预扫描初次进入图3-15测量界面后，复位后，仪器可进行预扫描。预扫描的目的就是通过初步扫描X、Y方向钢筋的大致分布，确定X、Y方向扫描的测线方向及自S的起点（扫描坐标的零点）。仪器在图3-15所示的测量界面的状态下，可对被测钢筋的位置进行测试。当传感器与被测钢筋的相对位置发生变化时，滚动条上方显示当前厚度变化；当传感器越过被测钢筋上方时，仪器发出短促的蜂鸣声，但界面上不画钢筋，也不存储被测钢筋的测试数据。图3-17预扫描
