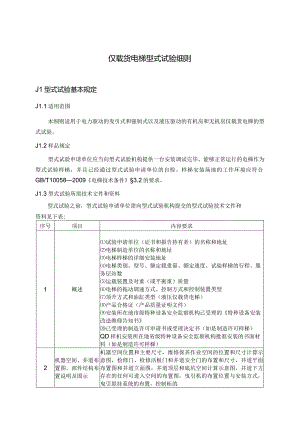

仅载货电梯型式试验细则.docx

仅载货电梯型式试验细则J1型式试验基本规定J1.1适用范围本细则适用于电力驱动的曳引式和强制式以及液压驱动的有机房和无机房仅载货电梯的型式试验。J1.2样品规定型式试验申请单位应当向型式试验机构提供一台安装调试完毕、能够正常运行的电梯作为型式试验样梯，并且己经通过型式试验申请单位的自检。样梯安装场地的工作环境应符合GB/T100582009电梯技术条件§3.2的要求。J1.3型式试验所需技术文件和资料型式试验之前，型式试验申请单位需向型式试验机构提交的型式试验技术文件和资料见下表:序号项目内容要求1概述试验申请单位（证书和报告持有者）的名称和地址电梯制造单位的名称和地址电梯样梯的详细安装地址电梯类别、型号、额定载重量、额定速度、试验样梯的行程、服务层站数运载装置及对重（或平衡重）质量电梯的拖动调速方式、控制方式和控制装置类型顶升方式和油缸类型（液压仅载货电梯）产品合格证（产品质量证明文件）安装所在地市级特种设备安全监察机构已受理的特种设备安装改造维修告知书已受理的制造许可申请书或受理决定书（如是制造许可样梯）QD样机安装所在地省级特种设备安全监察机构批准安装的书面材料（如是制造许可样梯）2机器空间、井道布置图、部件结构布置说明及图示机器空间位置和主要尺寸，维修保养作业空间的位置和尺寸计算示意图，检修门、检修活板门和井道安全门的布置和尺寸，井道平面布置图和井道立面图，井道顶层和底坑空间计算示意图，井道下方存在的任何可进入空间的布置图，曳引机的布置位置与安装方式，曳引悬挂系统的布置，控制柜的安装位置，限速器系统的布置等3机器空间、井道结构的受力要求机器空间地板受力要求，底坑地面受力要求，使用膨胀螺栓时对井道壁的要求，提供膨胀螺栓的强度计算及产品合格证明序号项目内容要求4井道内各部件之间的间隙和保护运载装置与对重（含相关零部件）之间的水平运动间隙，井道内其它运动部件之间的运动间隙，电梯井道内表面与运载装置地坎、运载装置门框架或滑动门的最近门口边缘的水平距离，对重（或平衡重）运行区域防护的要求和简图5机器空间、井道的其它要求机器空间、井道和底坑的专用要求，同一井道内相邻电梯间的防护措施，部分封闭的井道说明，机器空间的温控要求，机器空间、井道的通风要求，井道的照明要求和示意图6悬挂、补偿装置的技术参数和计算悬挂钢丝绳的型号、直径、根数、破断载荷及其性能指标的试验报告或合格证明文件，悬挂链条的型号规格、节距和破断载荷，悬挂比和绕绳方式示意图，悬挂系统端接方式、张力平衡和异常伸长检查的安装或设计图，悬挂绳或链安全系数计算，补偿绳或链的型号、规格和数量，补偿绳张紧装置安装图，电力驱动主机和悬挂绳固定处承载构件的受力计算6运载装置的说明资料运载装置内部净尺寸、运载装置面积计算，运载装置围壁说明，运载装置地坎和运载装置门至井道内表面的距离，运载装置安全门和安全窗的说明和简图，运载装置顶护栏的说明和简图，运载装置上护板（如果有的话）和护脚板的安装和尺寸图7门系统的说明资料运载装置门型式和开门净尺寸，层门型式、开门方式和净尺寸，运载装置门与关闭后的层门间的水平距离，运载装置地坎与层门地坎之间的水平距离，开锁区域的尺寸说明图示，垂直滑动门悬挂件的安全系数、悬挂绳轮直径与绳径比值的计算，门板悬挂装置和导向装置简图，层门门锁装置的结构和安装示意图8电气资料和说明从供电电源开关以后的所有电气原理图、接线图（包括井道照明和插座），应急电源供电的电气原理图和接线图，电气符号说明（元器件代号表），主机供电回路、制动器回路和安全回路所用接触器、继电接触器、继电器的型式证明文件，安全触点的额定绝缘电压和外壳防护等级等的证明文件，随行电缆结构型式的证明文件，以及针对型式试验方法中第7部分电气故障防护的说明9液压原理图以及说明资料液压系统原理图、液压元件代号号说明，以及主要液压元件设计参数10部件选型计算限速器绳或安全绳型号（直径、结构），破断载荷，安全系数计算，限速器的选型计算和使用说明等安全钳的型式和安全钳动作所需提拉力的范围，安全钳的选型计算和使用说明等缓冲器的选型计算轿厢上行超速保护装置的选型计算防止意外移动的措施说明，防止运载装置在停止位置意外移动的检测装置说明，停止运载装置意外移动的机械安全装置说明及选型计算电力驱动主机的选型计算（功率、输出转矩、速度和主轴负荷）液压泵站的选型计算（满负荷压力的验算，缸筒和柱塞的安全系数计算，油缸的稳定性安全系数计算，油缸在拉伸载荷作用下的安全系数计算，软管的安全系数计算）节流阀、单向节流阀的型式、选型计算和使用说明等破裂阀的型式、选型计算和使用说明等11导轨的说明资料型号、摩擦面的尺寸和表面状态（冷拔、机加工），导轨润滑的要求，导轨强度和变形计算12曳引条件计算曳引条件的计算，曳引轮、滑轮或卷筒的节圆直径与钢丝绳直径的比值计算，平衡系数的计算13机械防护的说明或设计文件机械防护的说明或设计文件要求的机械防护的说明或设计文件14部件型式试验证明（1）限速器、安全钳、缓冲器、门锁装置、曳引机、控制柜、导轨、绳头组合、液压泵站、破裂阀、仅使用机械移动部件的单向节流阀等部件的型式试验报告复印件运载装置上行超速保护装置、含有电子元件的电梯安全电路的型式试验报告或证书的复印件电气电磁兼容性宜符合GB28586-2010第5.9.1.3条要求的试验证明文件15安装和维修保养的操作方案安装在井道内的曳引机、控制柜和限速器的安装、维保作业方案16操作装置示意说明井道外紧急操作和动态试验的操作装置（检查屏）、轿顶检修操作装置和底坑检修操作装置（如有）的示意图以及各开关、按钮的代号标志、功能说明17可靠性运行的记录和总结型式试验申请单位自行完成的，试验样梯60000次可靠性运行的试验方案、记录和报告18特别说明资料特殊环境使用要求的说明资料及申请单位认为其它需要说明或提供的资料19覆盖资料满足电梯型式试验规则规定的申请覆盖产品的设计资料20其它必要资料型式试验机构与型式试验申请单位协商同意，要求补充的其它必要资料J1.4覆盖说明和产品配置表J1.4.1覆盖说明见附件B影响型式试验结果的电梯整机和部件配置与参数变更表。J1.4.2产品配置表适用环境驱动方式拖动方式悬挂比驱动主机布置方式和位置顶升方式和油缸类型（仅对液压电梯）防止运载装置意外移动装置型式J2技术文件审查J2.1产品参数及出厂合格证、告知书等J2.1.1产品基本参数表及出厂合格证审查产品基本参数表及出厂合格证中各参数与现场样机的参数是否一致。J2.1.2安装告知书、批准安装的书面材料审查样机安装所在地市级特种设备安全监察机构已受理的特种设备安装改造维修告知书和样机安装所在地省级特种设备安全监察机构批准安装的书面材料（如是制造许可样梯）的安装地址、使用单位、产品型号等信息与现场是否一致。J2.2机器空间布置图、通风和照明设计图J2.2.1机器空间总体要求审查机器空间尺寸布置图及设计说明资料，是否满足GB25856§5.3.1的要求。J2.2.2通道审查机器空间尺寸布置图及设计说明资料，确认进入机器空间通道的设计是否满足GB25856§5.3.2的要求。J2.2.3机器空间的结构审查机器空间尺寸布置图及设计说明资料，确认机器空间的结构的设计是否满足GB25856§5.3.3.1的要求。J2.2.4机器空间的尺寸审查机器空间尺寸布置图及设计说明资料，确认机器空间的尺寸设计是否满足GB25856§5.3.3.2的要求。J2.2.5机器空间的起吊设施审查机器空间尺寸布置图及设计说明资料，确认起吊大、重设备的设施有关的设计是否满足GB25856§5.3.3.3的要求。J2.3井道尺寸布置图、结构、强度和照明设计文件J2.3.1井道的封闭审查井道结构、尺寸布置图及土建设计说明文件，确认井道的封闭是否满足GB25856§522的要求。J2.3.2检修门和检修活板门审查井道结构、尺寸布置图及土建设计说明文件，确认通往井道的检修门和检修活板门的设置是否符合GB25856§5.2.3的要求。J2.3.3井道壁和井道顶板的强度审查井道结构布置图及土建设计说明文件，确认井道壁和井道顶板的强度规定是否符合GB25856§5.2.5和§5.2.6的要求。J2.3.4底坑地面的强度审查井道结构布置图及土建设计说明文件，确认底坑地面的强度规定是否符合GB25856§527的要求。J2.3.5层门护脚板的要求审查井道结构布置图及土建设计说明文件，确认每个层门地坎下部井道前壁（即层门护脚板或牛腿）的尺寸和强度规定是否符合GB25856§5.2.8.2的要求。J2.3.6井道照明审查井道结构、尺寸布置图及土建设计说明文件，确认井道照明设计要求是否符合GB25856§5213的规定。J2.4井道内防护设计文件J2.4.1底坑下部空间的防护审查井道结构、尺寸布置图及土建设计说明文件，确认运载装置或对重（平衡重）之下有人员能够到达的空间时，底坑防护设计要求是否符合GB25856§5.2.9的规定。J2.4.2对重运行区域的防护审查井道结构、尺寸布置图及土建设计说明文件，确认对底坑内对重（或平衡重）运行区域的防护设计要求是否符合GB25856§5.2.10.1的规定。J2.4.3通井道内不同电梯之间的防护审查井道结构、尺寸布置图及土建设计说明文件，确认在装有多台电梯的井道内，不同电梯的运动部件之间的防护设计要求是否符合GB25856§5.2.10.2的规定。J2.4.4运载装置与对重间的距离审查井道平面布置图及运载装置与对重平面布置尺寸图，确认运载装置及其关联部件与对重（或平衡重）及其关联部件之间的水平运行间距是否不小于50mm。J2.4.5井道内表面与运载装置部件间的距离审查井道平面、立面布置图以及电梯运载装置系统和层门系统布置尺寸图，确认电梯井道内表面与运载装置地坎、门框（旁开门）或中分（垂直）滑动门的外边缘及之间的水平距离是否符合GB25856§5.2.8的规定。J2.5顶部、底坑安全空间尺寸计算和示意图J2.5.1顶部空间J2.5.1.1对重压在缓冲器上时的顶部空间和尺寸审查井道结构、尺寸布置图及土建设计计算说明文件，确认当对重完全压在缓冲器上时，运载装置顶部空间和尺寸设计要求是否符合GB25856§5.2.11.1.1>§5211.1.2的规定。J2.5.1.2对重导轨的制导行程审查井道结构、尺寸布置图及土建设计计算说明文件，确认当运载装置完全压在缓冲器上时，对重导轨的进一步制导行程是否符合GB25856§5.2.11.1.3的规定。J2.5.2底坑地面及通道的要求审查井道结构、尺寸布置图及土建设计计算说明文件，确认对底坑地面、进入底坑通道的设计要求是否符合GB25856§5.211.2.1和§5.211.2.2的规定。J2.5.3底坑空间尺寸审查井道结构、尺寸布置图及土建设计计算说明文件，确认底坑空间尺寸是否符合GB25856§5.211.2.3的规定。J2.6有关安全的验证计算资料J2.6.1曳引条件计算审查设计计算书，确认曳引条件的计算是否符合GB7588§9.3和附录M（参考件）的要求。J2.6.2悬挂装置安全系数计算审查设计计算书，确认悬挂装置安全系数的计算是否符合GB25856§5.6.1.1.2、§5.6.1.1.3的要求。J2.6.3绳轮与钢丝绳直径比计算审查设计计算书，检查曳引轮、滑轮或卷筒的节园直径与悬挂钢丝绳公称直径之比是否不小于30。J2.6.4导轨计算审查设计计算书，检查导轨的选型计算是否符合GB25856§5.7.1.2的要求。J2.6.5手动盘车力计算审查设计计算书，检查用手动盘车装置向上移动载有额定载荷之轿厢的盘车力计算是否正确。J2.6.6卷筒放绳角计算审查设计计算书，检查强制驱动式电梯钢丝绳相对卷筒绳槽的最大计算偏角是否大于4。J2.6.7液压系统的压力计算审查设计计算书，检查液压驱动电梯悬挂机构断裂情况下，液压系统的计算压力是否大超过满足压力的2倍。J2.6.8液压缸的计算审查设计计算书，检查液压缸的压力、拉伸力、稳定性计算是否符合GB25856§附录G.2.2.1的要求。J2.6.9管路的计算审查设计计算书，检查管路的安全系数计算是否符合GB25856§附录G.2.3.2、§附录G.2.3.3的要求。J2.6.10安全部件选型计算J2.6.10.1限速器选型计算审查设计计算书，检查电梯运载装置或对重用限速器动作速度、限速器钢丝绳安全系数、限速器动作时张力与安全钳动作所需力之关系等选型计算是否符合GB25856§5.6.2.4.1.2、§5.6.2.4.1.2的要求。J2.6.10.2停止运载装置意外移动的机械安全装置选型计算审查设计计算书，检查停止运载装置意外移动的机械安全装置的选型、动作速度、容许质量等计算是否符合GB25856§5.6.2.3的要求。J2.6.10.3缓冲器选型计算审查设计计算书，检查电梯运载装置或对重用缓冲器冲击速度、容许质量以及缓冲行程的选型计算是否符合GB25856§5.7.3的要求。J2.6.10.4节流阀、单向节流阀选型计算节流阀、单向节流阀（如果有）的型式、选型计算是否符合GB25856§附录G.2.2.1的要求。J2.6.11运载装置有效面积面积计算审查设计计算书，确认电梯运载装置有效面积是否符合GB25856§5.5.1.1.2的要求。J2.6.12垂直滑动门悬挂系统计算审查载货电梯垂直滑动层门和运载装置门悬挂系统的计算文件，检查悬挂装置安全系数和绳轮与绳径之比是否符合GB25856§5.4.3.3的要求。J2.7门系统有关设计和计算资料J2.7.1坠落和剪切危险的防护设计审查电梯层门、运载装置门系统设计文件，检查层门、运载装置门的设计是否符合GB25856§5.4.4和§551.3.1的要求。J2.7.2动力驱动门审查电梯层门以及运载装置门系统设计计算文件，检查动力驱动的层门或运载装置门的设计是否符合GB25856§5.4.3.4.2和§5.5.1.3.1的要求。J2.7.3开锁区域审查电梯层门、运载装置门系统设计文件，检查层门门锁与运载装置门门刀可以正常啮合开门的开锁区域是否符合GB25856§5.4.4.1的要求。J2.7.4门导向装置结构审查电梯层门导向悬挂系统的设计或安装文件，检查层门的导向装置是否符合GB25856§542.4的要求。J2.8电气故障防护分析文件J2.8.1安全电路对照电气原理图和接线图，审查安全电路故障防护的分析文件，审核其故障分析和防护是否符合GB25856§5.10.1.1.2和§5.10.1.2.3的规定。J2.8.2安全回路、控制回路、主回路和制动器回路对照电气原理图和接线图，审查电源回路、安全回路、控制回路、主回路和制动器回路故障防护的分析文件，审核其故障分析和防护是否能够保证：在正常运行、检修运行、紧急电动运行、对接操作运行、平层运行、再平层运行、待机等情况下，GB25856§5.10.1.1.2中所列出的电梯电气设备的任何单一故隙，如其不属于在GB25856§5.10.1.1.32和/或附录H所述条件下能被排除的情况,则其本身不应导致电梯出现危险故障。J2.9液压原理图以及说明资料液压系统原理图、液压元件代号号说明，以及主要液压元件设计参数。J2.10安全部件型式试验报告J2.10.1机械安全部件审查限速器、缓冲器、停止运载装置意外移动的机械安全装置（安全钳、夹绳器等）、层门或运载装置门门锁装置、曳引机等机械安全部件的型式试验报告和型式试验合格证书，确认试验报告和证书上安全部件的结构型式、动作速度、容许质量、额定速度、额定载荷等参数是否能覆盖样梯设计选择的型号和需要的参数。J2.10.2电气安全部件审查含有电子元件的安全电路和电梯控制柜的型式试验报告和型式试验合格证书，确认试验报告和证书上安全部件的结构型式、型号规格等参数是否能覆盖样梯设计选择的型号和需要的参数。J2.11主要部件型式试验报告审查悬挂绳用绳头组合、电梯运载装置和对重（或平衡重）导轨、耐火层门等主要部件的型式试验报告和型式试验合格证书，确认试验报告和证书上部件的结构型式、型号规格、主要尺寸等参数是否能覆盖样梯设计选择的型号和需要的参数。J2.12其它零部件质量证明或检验、试验报告悬挂钢丝绳、随行电缆、主接触器、接触器式继电器、制动器回路用接触器、继电器、EMC试验报告或出厂合格证等证明材料。J2.13可靠性运行记录和总结审查型式试验申请单位自行完成的，试验样梯60000次可靠性运行方案、详细记录和总结报告。可靠性试验方案的内容应至少包括：1）可靠性试验起止时间、具体试验日程；2）可靠性试验人员配置；3）可靠性试验工况；4）可靠性试验记录内容；5）建议的抽查见证点、真实性声明。可靠性试验方案在试验开始前应取得型式试验机构的确认。可靠性试验记录和报告的内容应至少满足：1）内容应不少于GB/T100592009电梯试验方法（以下简称GB110059）表F.19所规定的内容；2）整机可靠性试验前，应在控制线路中安装计数器，记录电梯运行次数，以电梯每完成一个全过程运行为一次，即启动（关门）一运行一停止（开门）；3）整机可靠性试验期间，电梯应按照使用说明书的规定每日（班）进行保养，不允许带故障运行；4）运载装置载有额定载重量以额定速度上行不应少于15000次，除正常维护保养和故障恢复时间之外试验应连续进行，宜在60天内完成；5）起制动运行60000次中失效（故障）次数不应超过5次，每次失效（故障）修复时间不应超过1h；由于电梯本身原因造成的停机或不符合本细则规定的整机性能要求的非正常运行，均被认为是失效（故障）；6）型式试验机构在试验过程中至少进行了1次现场抽查，且抽查情况符合要求。J2.14特殊环境使用要求说明文件J2.14.1火灾情况下的电梯特性（如有配置）审查火灾时建筑物的疏散方案、电梯的预定用途、火灾信号的输入方式、火灾报警系统和电梯控制系统之间的接口情况、电梯通过何种方式恢复到正常服务状态、电梯层门类型等设计说明资料是否符合GB/T24479-2009火灾情况下的电梯特性（以下简称GB/T24479）的相关规定。J2.14.2对特殊环境及暴露在自然环境中的电梯的要求审查设计文件和安装资料。对在严重污染、高温、严寒、易燃、高海拨（2000米以上）环境以及暴露在自然环境中等特殊情况下使用的电梯，制造厂和设计单位与用户必须商定特殊现场使用要求。根据使用条件，应至少考虑在下列方面采取措施：结构的防锈措施；外壳防护等级；环境温度保护或保证措施；材料的选择；防积水措施；（6）防污染措施；导线选择及布置；（8）重要部件的防水或密封措施；（9）漏电保护措施；根据使用环境要求的其它措施。J2.14.3对特殊环境及暴露在自然环境中的电梯的风险评价审查设计文件和风险评价资料。特殊环境及暴露在自然环境中的电梯，制造厂（含部件制造厂）应对其产品进行安全使用的风险评价，从而能够确定其产品在应用中可能出现的危险，并在设计与制造中充分考虑这一风险评价的结果。J2.15覆盖产品的设计资料审查申请覆盖产品的设计资料（计算书、土建图、部件配置、不同结构设计文件等），确认覆盖产品的配置和参数是否满足电梯型式试验规则规定的覆盖条件。J3型式试验项目内容要求与方法J3.1电气安全检查和试验J3.1.1主开关J3.1,1.1检查和试验内容与要求a）设置每台电梯都应在机器空间单独装设一只能切断该梯所有正常供电电路的主开关。该开关应具有切断电梯正常使用情况下最大电流的能力。该开关不应切断下列供电电路：D运载装置照明和通风（如有）；2）运载装置顶电源插座；3）机器空间和滑轮间照明；4）机器空间、滑轮间和底坑电源插座；5）电梯井道照明；6）报警装置（如果有）。b）型式1）主开关应具有稳定的断开和闭合位置。应能从机器空间入口处方便、迅速地接近主开关的操作机构。如机器空间为几台电梯所共用，各台电梯主开关的操作机构应易于识别。2）如果机器空间有多个入口，或同一台电梯有多个机器空间，而每一机器空间又有各自的一个或多个入口，则可以使用一个断路器接触器，其断开应由电气安全装置控制，该装置接入断路器接触器线圈供电回路。3）断路器接触器断开后，除借助上述安全装置外，断路器式接触器不应被重新闭合或不应有被重新闭合的可能。断路器式接触器应与一手动分断开关连用。C）误操作防护主开关在断开位置时应能用挂锁或其它等效装置锁住，以确保不会出现误操作。d）一组电梯的主开关对于一组电梯，当一台电梯的主开关断开后，如果其部分运行回路仍然带电，这些带电回路应能在机房中被分别断开，必要时可切断组内全部电梯的电源。J）电容器的连接任何改善功率因数的电容器，都应连接在动力电路主开关的前面。J3.1.1.2检验方法a）设置1）根据设计文件和实物，判断主开关的容量和类别是否适当。2）断开主电源开关，检查照明、插座、通风及报警装置是否被切断。b）型式1）现场目测，审查电路图。2）检查主电源开关的型式、标识、安装位置；人为动作该电气安全装置，观察断路器式接触器的动作情况。c）误操作防护现场目测，检查设计文件。d）一组电梯的情况检查实物及电路图。对照电气原理图和机房布置图，在机房内目测检查并手动试验以下各项：1）主开关的设置、断路能力以及控制权限是否符合以上第（1）条的要求；2）开关的型式、设置位置以及用断路器接触器控制主开关的方式是否符合以上第（b）条的要求；3）并联或群控电梯中单台电梯主开关未切断的操作回路在机房中的断开是否符合以上第条的要求。J）电容器的连接审查电气原理图及实物。J3.1.2照明与插座电源J3.1.2.1检查和试验内容与要求a）照明电源运载装置、井道、机器空间和滑轮间照明电源应与电梯驱动主机电源分开，可通过另外的电路或通过与主开关供电侧相连，而获得照明电源。b）插座电源运载装置顶、机器空间、滑轮间及底坑应设置插座，插座所需的电源应取自上一条所述及的电路。这些插座是：1）2P+PJ型250V,直接供电，或2）根据GB14821.1的规定以安全电压供电。O运载装置电源应有一个控制电梯运载装置照明和插座电路电源的开关。如果机器空间中有几台电梯驱动主机，则每台电梯运载装置均须有一个开关。该开关应设置在相应的主开关近旁。d）机器空间、滑轮间电源1）在机器空间内靠近入口（或多个入口）处的适当高度处，应有一个开关或类似装置来控制机器空间照明电源。2）在滑轮间内靠近入口处的适当高度处，应设有一个开关来控制滑轮间的照明电源。J）井道照明开关D井道照明开关（或等效装置）应在机器空间和底坑分别装设，以便这两个地方均能控制井道照明。2）底坑内的井道灯开关，在开门去底坑时应易于接近。f）短路保护由上述c）、d）和J）条规定的开关所控制的电路均应具有各自的短路保护。J3.1.2.2检查和试验方法a）照明电源1）根据设计文件和实物，判断开关的容量和类别是否适当；2）断开主电源开关，检查照明是否被切断。b）插座电源审查图纸，现场目测，断开主电源开关，检查插座是否被切断。O运载装置电源审查电路图并对实物进行检查和手动试验。d）机器空间、滑轮间电源审查电路图并对实物进行检查和手动试验。J）井道照明开关审查电路图并对实物进行检查和手动试验。f）短路保护审查电路图并对实物进行检查和手动试验。J3.1.3断相和错相保护及停止装置J3.1.3.1检查和试验内容与要求a）断相和错相保护装置D电梯应设置断相和错相保护装置，使电源供电出现断相或错相时，应自动保护使电梯不能启动2）电梯运行与相序无关时，不要求错相保护。b）停止装置的设置电梯应设置停止装置，用于停止电梯并使电梯包括动力驱动的门保持在非服务的状态。停止装置设置在：1）底坑，且该装置应在打开门去底坑时和在底坑地面上容易接近。2）滑轮间内部，靠近入口处。3）运载装置顶，距检修或维护人员入口不大于Im的易接近位置。如果检修运行控制装置距人口不大于1m,该装置可以是设在检修运行控制装置上的停止装置。4）检修运行控制装置上。C）停止装置的型式停止装置应是电气安全装置，它应为双稳态的，误动作不能使电梯恢复运行。J3.1.3.2检查和试验方法a）断相和错相保护装置断开总电源，将主开关输出线分别断去一相或交换相序后，接通电源，分别用正常或检修速度操纵，观察其运行情况。b）停止装置的设置检查实物，试验停止装置的功能，审查电气原理图和布置尺寸图。如有必要，有关位置尺寸用尺测量。O停止装置的型式目测检查，手动试验实物。J3.1.4停止电梯驱动主机以及检查其停止状态J3.1.4.1检查和试验内容与要求a）曳引或强制驱动采用直接供电由交流或直流电源直接供电的电动机，必须用两个独立的接触器切断电源，接触器的触点应串联于电源电路中。电梯停止时，如果其中一个接触器的主触点未打开，最迟到下一次运行方向改变时，必须防止运载装置再运行。b）曳引或强制驱动采用静态元件供电交流或直流电动机用静态元件供电和控制时，应符合GB28586-2010第5.9.2.5.2条的要求。C）液压驱动向上运行对于上行运行的液压仅载货电梯，应符合：1）电动机的电源应至少由两个独立的接触器切断，这两个接触器的主触点应串联于电动机供电回路中；或2）电动机的电源由一个接触器切断，且分流阀的供电回路应至少由两个串联于该阀供电回路中的独立的电气装置来切断。d）液压驱动向下运行对于上行运行的液压仅载货电梯，应符合：1）电动机的电源应至少由两个独立的接触器切断，这两个接触器的主触点应串联于电动机供电回路中；或2）电动机的电源由一个接触器切断，且分流阀的供电回路应至少由两个串联于该阀供电回路中的独立的电气装置来切断。J）防止液压仅载货电梯运行当液压仅载货电梯停止时.，若其中某一个接触器的主触点没有打开或某一个电气装置没有断开，最迟到下一次运行方向改变时，必须防止运载装置再运行。J3.1.4.2检查和试验方法a）曳引或强制驱动采用直接供电对照现场实物分析并审查电气原理图及接线图；在正常运行和检修运行状态下，现场分别模拟接触器的主触点不释放故障，观察电梯正常停车后的再启动情况。分析、检查监控装置的有效性。b）曳引或强制驱动采用静态元件供电同a）0C）液压驱动向上运行同a）od）液压驱动向下运行同a）oJ）防止液压仅载货电梯运行同a）oJ3.1.5曳引或强制驱动式仅载货电梯制动器的供电J3.1.5.1检查和试验内容与要求a）工作状态正常运行时，制动器应在持续通电下保持松开状态。b）控制1）切断制动器电流，至少应用两个独立的电气装置来实现，不论这些装置与用来切断电梯驱动主机电流的电气装置是否为一体；2）当电梯停止时，如果其中一个接触器的主触点未打开，最迟到下一次运行方向改变时，应防止电梯再运行。3）释放电路的断开断开制动器的释放电路后，电梯应无附加延迟地被有效制动。使用二极管或电容器与制动器线圈两端直接连接不能看作延时装置。4）防馈电当电梯的电动机有可能起发电机作用时，应防止该电动机向操纵制动器的电气装置馈电。J3.1.5.2检查和试验方法a）工作状态现场检查并审查电气原理图。b）控制对照现场实物分析并审查电气原理图及接线图；在正常运行和检修运行状态下，现场分别模拟接触器的主触点不释放故障，观察电梯正常停车后的再启动情况。分析、检查监控装置的有效性。C）释放电路的断开动作试验并目测检查。d）防馈电审查电气图纸、核查现场实物。J3.1.6电动机运行保护J3.1.6.1检查和试验内容与要求a）直接供电的过载保护直接与主电源连接的电动机应采用手动复位的自动断路器（下一条所述情况例外）进行过载保护，该断路器应切断电动机所有供电。b）绕组温升的过载保护当对电梯电动机过载的检测是基于电动机绕组的温升时，则只有在符合下列要求时才能切断电动机的供电：如果一个装有温度监控装置的电气设备的温度超过了其设计温度，电梯不应再继续运行，此时运载装置应停在层站，以便乘客能离开运载装置。电梯应在充分冷却后才能自动恢复正常运行。c）多个电路供电如果电动机具有多个不同电路供电的绕组,则上述6.1和6.2条的规定适用于每一绕组。d）过载保护当电梯电动机是由电动机驱动的直流发电机供电时，则该电梯电动机也应该设过载保护。J）短路保护直接与主电源连接的电动机应进行短路保护。f）运转时间限制器的设置仅载货电梯应设有电动机运转时间限制器，在下述情况下使电梯驱动主机停止转动并保持在停止状态：1）当启动仅载货电梯时，驱动主机不运转；2）运载装置或对重向下运行时由于障碍物而停住，由于下列原因引起的滑动：对于曳引式驱动仅载货电梯，曳引轮上的钢丝绳；用于连接电动机与旋转部件的连接带；3）运载装置未在设定的时间内到达设定的层站。g）运转时间限制器的时间设定电动机运转时间限制器应在不大于下列两个时间值的较小值时起作用：1）45s2）电梯运行全程的时间再加上10s；若运行全程的时间小于10s,则最小值为20Soh）运转时间限制器的复位电动机运转时间限制器动作后，恢复电梯正常运行只能通过手动复位。恢复断开的电源后，驱动主机无需保持在停止位置。i）与其它运行的关系电动机运转时间限制器不应影响到运载装置检修运行和紧急电动运行。J3.1.6.2检查和试验方法a）直接供电的过载保护审查电气原理图，检查自动断路器规格和设定是否与电机相匹配。b）绕组温升的过载保护审查电气原理图，检查热敏电阻的规格和整定值是否与电动机相匹配。c）多个电路供电检查电气原理图及实物，确认是否保护了电机的每一绕组。d）过载保护审查图纸，检查实物。f）短路保护审查图纸，检查实物。g）运转时间限制器的设置审查设计资料，检查现场接线和设定情况、分析设定方法。h）运转时间限制器的时间设定结合电气原理图和6）的分析，采用模拟试验方法，利用秒表测量动作时间。i）运转时间限制器的复位审查设计资料，现场模拟试验。j）与其它运行的关系审查设计资料，现场模拟试验。J3.1.7电气故障的防护J3.1.7.1检查和试验内容与要求a）电气故障的防护电梯电气设备中如果可能出现GB28586-2010B5.9.1.1.1条所述的任何一种故障，其本身不应成为导致电梯危险故障的原因。对于符合GB28586-2010标准要求的安全触点，可不必考虑其触点不断开的情况。b）接地保护如果包含有电气安全装置的电路接地或接触金属构件而造成接地，该电路应：1）电梯驱动主机立即停止运转；或2）第一次正常停止运转后，防止电梯驱动主机再启动。恢复电梯运行只能通过手动复位。J3.1.7.2检查和试验方法a）电气故障的防护审查电气原理图，检查实物接线及布置。b）接地保护审查电气原理图，分析其电气安全回路接地或接触金属构件的保护原理，现场模拟电气安全回路接地试验。J3.1.8电气安全装置及其动作J3.1.8.1检查和试验内容与要求a）电气安全装置GB28586-2010附录A列出的某一电气安全装置动作时,应按下面8.7条的规定防止电梯主机启动，或使其立即停止运转。电气安全装置包括：D一个或几个安全触点，它直接切断向驱动主机供电的接触器或继电接触器的供电；2）满足标准要求的安全电路，包括下列一项或几项：一个或几个满足标准要求的安全触点，它们不直接切断主回路接触器或继电接触器的供电；不满足安全触点要求的触点；符合GB28586-2010附录K要求的元件。b）并联除开门情况下的平层和再平层、紧急电动运行和对接操作运行外，电气装置不应与电气安全装置并联。C）连接与电气安全回路上不同点的连接只允许用来采集信息。这些连接装置应该满足安全电路的要求。d）信号的可靠性一个电气安全装置发出的信号，不应被同一电路中设置在其后的另一个电气安全装置发出的外来信号所改变，以免造成危险后果。J）记录或延迟信号电路记录或延迟信号的电路，即使发生故障，也不应妨碍或明显延迟由电气安全装置作用而产生的电梯驱动主机停机，即停机应在与系统相适应的最短时间内发生。f）电气安全装置的直接作用1）GB28586-2010附录A列出的某一电气安全装置动作时，应防止电梯驱动主机启动或立即使其停止运转。制动器的电源也应被切断。2）电气安全装置应直接作用在控制电梯驱动主机供电的设备上。3）由于输电功率的原因使用了继电接触器控制电梯驱动主机，则它们应视为直接控制电梯驱动主机启动和停止的供电设备。g）电气安全装置的操作操作电气安全装置的部件，应能在连续正常操作产生机械应力条件下，正确地起作用。如果操作电气安全装置的装置设置在人们容易接近的地方，则它们应这样设置:即采用简单的方法不能使其失效。对于冗余型安全电路，应用传感器元件机械的或几何的布置来确保机械故障时不应丧失其冗余性。注：用磁铁或桥接件不算简单方法。h）传感器元件用于安全电路的传感器元件应符合GB28586-2010附录F中F53.1.1的要求。J3.1.8.2检查和试验方法a）电气安全装置对照GB28586-2010附录A检查现场元件或电路是否满足对电气安全装置的要求，同时审查电气原理图。b）并联审查电气原理图，必要时检查现场接线布置。C）连接审查电气原理图，必要时检查现场接线布置。d）信号的可靠性审查电气原理图，必要时检查现场接线布置。J）记录或延迟信号电路审查电气原理图，必要时检查现场接线布置。f）电气安全装置的直接作用审查分析电气原理图；手动使一个电气安全装置动作，观察电梯的停止情况。g）电气安全装置的操作审查分析电气原理图和现场接线布置。目测检查操作部件结构。注：用磁铁或桥接件不算简单方法。h）传感器元件核查型式试验报告和证书。J3.1.9安全触点、安全电路元件J3.1.9.1检查和试验内容与要求a）可靠断开安全触点的动作，应由断路装置将其可靠地断开，甚至两触点熔接在一起也应断开。安全触点的设计应尽可
