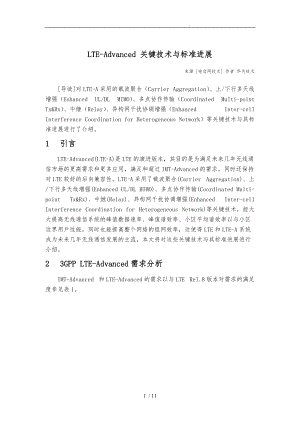

    LTE_Advanced关键技术规范与管理标准进展.doc

    .LTE-Advanced 关键技术与标准进展来源 电信网技术 作者 华为技术导读对LTE-A采用的载波聚合(Carrier Aggregation)、上/下行多天线增强(Enhanced UL/DL MIMO)、多点协作传输(Coordinated Multi-point Tx&Rx)、中继(Relay)、异构网干扰协调增强(Enhanced Inter-cell Interference Coordination for Heterogeneous Network)等关键技术与其标准进展进行了介绍。1 引言LTE-Advanced(LTE-A)是LTE的演进版本,其目的是为满足未来几年无线通信市场的更高需求和更多应用,满足和超过IMT-Advanced的需求,同时还保持对LTE较好的后向兼容性。LTE-A采用了载波聚合(Carrier Aggregation)、上/下行多天线增强(Enhanced UL/DL MIMO)、多点协作传输(Coordinated Multi-point Tx&Rx)、中继(Relay)、异构网干扰协调增强(Enhanced Inter-cell Interference Coordination for Heterogeneous Network)等关键技术,能大大提高无线通信系统的峰值数据速率、峰值谱效率、小区平均谱效率以与小区边界用户性能,同时也能提高整个网络的组网效率,这使得LTE和LTE-A系统成为未来几年无线通信发展的主流,本文将对这些关键技术与其标准进展进行介绍。2 3GPP LTE-Advanced需求分析IMT-Advanced 和LTE-Advanced的需求以与LTE Rel.8版本对需求的满足度参见表1。表1 IMT-Advanced 和LTE-Advanced的需求以与LTE Rel.8性能为满足这些需求,3GPP在LTE-A SI(Study Item)阶段对载波聚合、上下行多天线增强、多点协作传输、中继等关键技术进行了性能评估。2009年10月,3GPP将LTE-Advanced (LTE Release 10 & beyond) 作为IMT-Advanced候选技术方案提交ITU,包括FDD和TDD两种制式,以与初始的自评估结果。同时基于此候选方案和评估结果,在2010年3月LTE-A SI完毕后,3GPP又先后成立了CA WI (Work Item),UL MIMO WI, DL MIMO WI,Relay WI,CoMP SI,对这些关键技术进行进一步完善和标准化。另外,LTE/LTE-A制式的不同功率节点同覆盖形成的异构网络系统(Heterogeneous Network,Hetnet)作为一种显著提升系统吞吐量和提高网络整体效率的技术在3GPP中也引起了极大关注,2010年3月也成立了eICIC for Hetnet WI。中国公司一直非常重视并积极参与LTE-A的标准化过程,提交的提案覆盖了下文阐述的所有关键技术,并且突破性地取得了其中两个重要WI的报告人职位中国移动成为eICIC WI的报告人,华为公司成为UL MIMO WI的报告人。本文将对这些关键技术与其目前的标准进展进行简要介绍。3 载波聚合(Carrier aggregation,CA)载波聚合是能满足LTE-A更大带宽需求且能保持对LTE后向兼容性的必备技术。目前,LTE支持的最大带宽是20MHz,LTE-A通过聚合多个对LTE后向兼容的载波可以支持到最大100MHz带宽。接收能力超过20MHz的LTE-A 终端(User Equipment,UE)可以同时接收多个成员载波,而对LTE Rel.8的终端,也可以正常接收其中一个成员载波。频谱聚合的场景可以分为3种:带连续载波聚合(Intra-Band,Contiguous)、带非连续载波聚合(Intra-Band,Non-contiguous)、带外非连续载波聚合 (Inter-Band,Contiguous)。具体参见图1。图1 典型CA场景带外非连续载波聚合通常会造成共站同功率的两个成员载波的覆盖不相同。标准中曾对LTE-A每个成员载波是否都要保证对LTE Rel.8后向兼容性的问题进行过长时间的讨论。考虑到频谱效率、系统简单性、终端/eNodeB复杂度和测试复杂度等因素,标准最后决定在Rel.10中,CA成员载波都是后向兼容的,在后续版本中可以考虑引入其他形态载波的可能性。LTE-A不同终端聚合的载波数目可以不同。FDD系统中,同一个终端聚合的上/下行成员载波的数目也可以不同;但TDD系统中,通常上/下行成员载波的数目是相同的。在MAC到PHY映射上,无论上行还是下行,每个成员载波有独立的HARQ实体,这种方式可以最大程度地重用Rel.8的功能,并能保证较好的HARQ性能,缺点是可能需要反馈多个ACK/NACK。LTE上行采用了单载波传输方式(DFT-S-OFDM),在LTE-A上行多载波聚合传输时,经过对OFDM和N x DFT-S-OFDM之间的评估之后,最终传输方式采纳了N x DFT-S-OFDM的形式,即其中每个成员载波按独立的DFT-S-OFDM传输。4 多天线增强(Enhanced Multiple Antenna Transmission)多天线技术的增强是满足LTE-A峰值谱效率和平均谱效率提升需求的重要途径之一。LTE Rel.8下行支持1,2,4天线发射,终端侧2,4天线接收,下行可支持最大4层(Layer)传输。上行只支持终端侧单天线发送,基站侧最多4天线接收。LTE Rel.8的多天线发射模式包括开环(Open loop)MIMO,闭环(Closed loop)MIMO,波束成型(Beamforming,BF),以与发射分集。除了单用户MIMO(single-user MIMO,SU-MIMO),LTE中还采用了另外一种谱效率增强的多天线传输方式,称为多用户MIMO(Multi-User MIMO,MU-MIMO),多个用户复用相同的无线资源通过空分的方式同时传输。LTE-A中为提升峰值谱效率和平均谱效率,在上下行都扩充了发射/接收支持的最大天线个数,允许上行最多4天线4层发送,下行最多8天线8层发送,从而LTE-A中需要考虑更多天线数配置下的多天线发送方式。1) 上行多天线增强LTE-A上行除了需要考虑更多天线数配置外,还需要考虑上行低峰均比的需求和每个成员载波上的单载波传输的需求。对上行控制信道而言,容量提升不是主要需求,多天线技术主要用来进一步优化性能和覆盖,因此只需要考虑发射分集方式。经过评估,对采用码分的上行控制信道(PUCCH)格式 1/1a/1b采用了SORTD(Spatial Orthogonal Resource Transmit Diversity)的发射分集方式,即在多天线上采用互相正交的码序列对信号进行调制传输。上行控制信道格式2的分集方式还在讨论中。对上行业务信道而言,容量提升是主要需求,多天线技术需要考虑空间复用的引入。同时,由于发射分集相对于更为简单的开环秩1预编码并没有性能优势,因此标准最终确定上行业务信道不采用发射分集,对小区边界的用户等可以直接采用开环秩1预编码。目前,2发射天线和4发射天线下的低峰均比秩14的码本设计都已完成。与LTE一样,LTE-A的上行参考信号(Reference Signal,RS)也包括用于信道测量的SRS(Sounding RS) 和用于信号检测DMRS(Demodulation RS)。由于上行空间复用与多载波的采纳,单个用户使用的上行DMRS的资源开销需要扩充,最直接的方式就是在LTE 上行RS使用的CAZAC(Const Amplitude Zero Auto-Corelation)码循环移位(Cyclic Shift)的基础上,不同数据传输层的DMRS使用不同的循环移位。还有一种可能是在时域的多个RS符号上叠加正交码(Orthogonal Cover Code,OCC)来扩充码复用空间。目前,关于两种扩充方式的讨论还在继续。对于SRS信号,为了支持上行多天线信道测量以与多载波测量,资源开销相对于R8 SRS信号同样需要扩充,除了延用R8周期性 SRS发送模式以外,LTEA还增加了非周期SRS发送模式,由NodeB触发UE发送,实现SRS资源的扩充。2) 下行多天线增强因为支持的传输层数的增加,导致需要考虑更大尺寸的码本设计。因为LTE-A下行业务信道的传输可以采用专用参考信号(dedicated RS),因此原则上下行发送可以基于码本也可以基于非码本。同时,对于闭环MIMO,为了减少反馈开销,采用基于码本的PMI反馈方式。目前8天线码本的设计正在进行,初步采用双预编码矩阵码本(Dual-index Precoding Codebook)结构,即把码本矩阵用两个矩阵的乘积表示,通常两个矩阵中一个是基码本,另一个是根据信道变化特征在基码本上的修正。为了进一步减少反馈开销,还可以考虑根据信道的变化快慢不同的统计特征分别进行长周期反馈(比如空间相关性)和短周期反馈(比如快衰因素)。LTE-A采用用户专用参考信号的方式来进行业务信道的传输,同一用户业务信道的不同层使用的参考信号以CDM+FDM的方式相互正交。为了测量最多八层信道,除了原来的公共参考信号(Common RS)外,还引入了信道状态指示参考信号(Channel State Indication RS,CSI-RS),CSI-RS在时频域可以设置得比较稀疏,各天线端口的CSI-RS以CDM+FDM的方式相互正交。另外,LTE-A中目前正在讨论对MU-MIMO的继续增强,以充分开发多用户分集增益和联合信号处理的增益来减少多用户流间的干扰,同时也做到性能和复杂度之间的较好折中。根据目前标准上达成的结论,MU-MIMO支持最多4个用户复用,每用户不超过两层,总共不超过4层传输。为了增加调度灵活性,MU-MIMO调度对用户而言是透明的,即用户可以不知道是否有其它用户与其在相同的资源上进行空间复用,并且用户可以在SU-MIMO和MU-MIMO状态之间动态进行转换。5 协作多点传输(Coordinated Multiple Point Transmission and Reception,CoMP)协作多点传输是一种提升小区边界容量和小区平均吞吐量的有效途径。其核心想法是当终端位于小区边界区域时,它能同时接收到来自多个小区的信号,同时它自己的传输也能被多个小区同时接收。在下行,如果对来自多个小区的发射信号进行协调以规避彼此间的干扰,能大大提升下行性能。在上行,信号可以同时由多个小区联合接收并进行信号合并,同时多小区也可以通过协调调度来抑制小区间干扰,从而达到提升接收信号信噪比的效果。按照进行协调的节点之间的关系,CoMP可以分为intra-site CoMP和inter-site CoMP两种。(1)Intra-site CoMP协作发生在一个站点(site,eNodeB),此时因为没有回传(Backhaul)容量的限制,可以在同一个站点的多个小区(cell)间交互大量的信息。(2)Inter-site CoMP协作发生在多个站点间,对回传容量和时延提出了更高要求。反过来说,Inter-site CoMP性能也受限于当前Backhaul的容量和时延能力(见图2)。图2 intra-site CoMP和inter-site CoMP示意图在协作多点发射(对应下行CoMP)中,按业务数据是否在多个协调点上都能获取,可以分为协作调度/波束成型(Coordinated Scheduling/Beamforming,CS/CBF)和 联合处理(Joint Processing,JP)两种。对CS/CBF而言,业务数据只在服务小区上能获取,即对终端的传输只来自服务小区(Serving Cell),但相应的调度和发射权重等需要小区间进行动态信息交互和协调,以尽可能减少多个小区的不同传输之间的互干扰。而对JP而言,业务数据在多个协调点上都能获取,对终端的传输来自多个小区,多小区通过协调的方式共同给终端服务,就像虚拟的单个小区一样,这种方式通常有更好的性能,但对Backhaul的容量和时延提出了更高要求。一种常见的CS/CBF方式是,终端对多个小区的信道进行测量和反馈,反馈的信息既包括期望的来自服务小区的预编码向量,也包括邻近的强干扰小区的干扰预编码向量,多个小区的调度器经过协调,各小区在发射波束时尽量使得对邻小区不造成强干扰,同时还尽可能保证本小区用户期望的信号强度。在联合处理方式(JP)中,既可以由多个小区执行对终端的联合预编码, 也可以由每个小区执行独立的预编码、多个小区联合服务同一个终端。既可以多小区共同服务来自某个小区的单个用户,也可以多小区共同服务来自多小区的多个用户。如图3所示是不同CoMP类型下的性能增益,仿真条件按照3GPP TR 36.814规定。可以看出,CoMP技术能带来显著的小区边界和小区平均性能增益。图3 DL CoMP增益目前,CoMP还处在SI阶段,对协作多点接收(对应上行CoMP)而言,由于主要影响调度器和接收机,可以通过实现途径达到,因此目前在Rel.10中没有标准化。对协作多点发射,由于intra-site CoMP已经可以达到可观的性能增益,同时又不需要对站点间的X2接口在标准化上提出新的要求,因此目前intra-site CoMP是标准关注的重点。CSI-RS的设计也是CoMP的一个标准化重点。为了支持终端对邻小区信道的测量,在CSI-RS设计时需要尽量保证小区之间CSI-RS的正交性,以与考虑本小区业务信道对测量邻小区CSI-RS信号强度的影响。6 中继(Relay)Rel.10的Relay技术主要定位在覆盖增强场景。Relay节点(RN)用来传递eNodeB和终端之间的业务/信令传输,目的是为了增强高数据速率的覆盖、临时性网络部署、小区边界吞吐量提升、覆盖扩展和增强、支持群移动等,同时也能提供较低的网络部署成本。RN通过宿主(Donor)eNodeB以无线方式连接到接入网。RN和宿主eNodeB间的接口定义为Un口,终端仍通过Uu口和RN相连。Un口可以是带的也可以是带外的,带是指eNodeB和RN之间的链路(Link)与RN和终端之间的链路共享同一段频率,否则称为带外。目前标准关注的场景中,eNodeB和RN之间的链路与eNodeB和终端之间的链路总是共享同一段频率(见图4)。图4 Relay Network按照RN是否具有独立的cell id,3GPP将RN分为两类:(1)Type 1 Relay有独立的cell id;传输自己的同步信道、参考信号等;终端直接从RN接收调度信令,HARQ反馈等,并将自己的控制信道等直接发送给RN;即在Rel.8 终端看来,RN就是一个Rel.8基站,而LTE-A 终端可能可以分辨RN和eNodeB。(2)Type 2 Relay没有独立的cell id,不能形成新的小区;对Rel.8 终端是透明的,即Rel.8 终端意识不到Relay的存在;可以传输业务信道,但至少不能传输 CRS和 PDCCH。目前标准中主要关注带Type I Relay。关于各链路的资源使用,eNodeBRN和RNUE两条链路在同一频带上时分复用,一个时间只有一个传输; RNeNodeB和UERN两条链路在同一频带上时分复用,一个时间只有一个传输。另外,关于Backhaul链路的传输资源,在FDD系统中,eNodeBRN和RNeNodeB 分别在下行频带和上行频带上传输;TDD系统中,eNodeBRN和RNeNodeB 分别在eNodeB和RN之间的Backhaul链路的下行子帧和上行子帧上传输。为了完成带回传,需要分配一些资源用来进行eNodeB和RN之间的信息传输,这些资源不能再被用作RN和终端之间的接入链路的传输。为了保持对Rel.8 终端的后向兼容性,在下行,RN通过配置MBSFN(广播多播单频网)子帧的方式来进行回传链路的传输,即在配置的MBSFN子帧中,RN实际上在接收来自eNodeB的下行信息,此时RN不再给下辖的终端发送下行数据。而当RN向eNodeB传送信息时,可以通过调度使得RN下辖的终端在此时不再发送上行数据给RN。目前,标准上正在对带Type I Relay的Backhaul各信道设计进行讨论,主要集中在控制信道设计、参考信号设计和各链路的定时关系上。7 异构网干扰协调增强(eICIC for Heterogenous Networks)异构网是一种显著提升系统吞吐量和网络整体效率的技术。异构网是指低功率节点被布放在站覆盖区域,形成同覆盖的不同节点类型的异构系统。低功率节点(Low Power Node,LPN)包括Micro,Pico,RRH(Remote Radio Head),Relay和Femto(毫微蜂窝基站,通常指家庭基站)等。目前讨论的异构场景主要包括室家庭基站、室外热点和室热点,其他场景优先级较低(见图5)。图5 异构网示意图异构网中很重要的部分就是同覆盖的各节点间的干扰问题,尤其是因为站发射功率较LPN大很多,导致宏站对LPN中边界用户下行接收的干扰,以与宏站边缘大功率终端对附近LPN的干扰。另外,在家庭基站等CSG(Closed Subscriber Group)场景下,家庭基站的发射也会对附近的站用户造成影响,因而控制信道之间的干扰是更关键的问题。目前,对干扰进行规避和控制的方法包括完全异频,CA-based和non-CA-based。(1)完全异频的方式下,站和覆盖的LPN完全异频,类似分层网的情况,此时基本无干扰。(2)CA-based场景下,两种节点的控制信道可以位于不同的成员载波上,业务信道可以共道传输。(3)non-CA-based场景下控制信道和业务信道都可以共道传输,此时可以通过频分/时分等方式来正交化两种节点的控制信道,也可以通过其它方式来实现控制信道的部分正交,目前这些方案都正在讨论中。8 完毕语上述关键技术分别是提升系统峰值数据速率、峰值谱效率、小区平均谱效率、小区边界用户性能和整个网络效率的使能技术,以与LTE-A需求指标的对应关系(见表2)。表2 需求指标和使能技术LTE-A Rel.10的各WI/SI预计会在2010年底或2011年初完毕,之后还会考虑Rel.11/Rel.12等进一步演进。目前的一些关键技术如CoMP和异构网干扰协调增强等在Rel.10版本中只进行了一些基本特性的标准化,预计在后续版本还会有更进一步的优化和完善。提供5万集管理视频课程下载,详情查看:./zz/提供2万GB高清管理视频课程硬盘拷贝,详情查看:./shop/2万GB高清管理视频课程目录下载:./12000GB.rar高清课程可提供免费体验,如有需要请于我们联系。咨询:020-.值班手机:. .(.)成立于2004年,专注于企业管理培训。提供60万企业管理资料下载,详情查看:./map.htm提供5万集管理视频课程下载,详情查看:./zz/提供2万GB高清管理视频课程硬盘拷贝,详情查看:./shop/2万GB高清管理视频课程目录下载:./12000GB.rar高清课程可提供免费体验,如有需要请于我们联系。咨询:020-.值班手机:. .11 / 11
