广东某法院数字法庭解决方案.docx

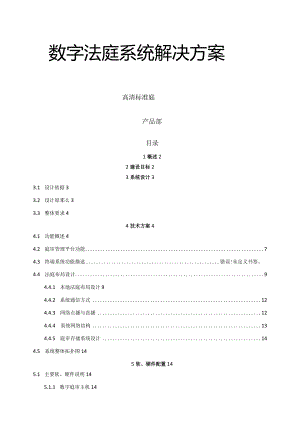

数字法庭系统解决方案高清标准庭产品部目录1概述22建设目标23系统设计33.1 设计依据33.2 设计原那么33.3 整体要求44技术方案44.1 功能概述44.2 庭审管理平台功能74.3 终端系统功能描述错误!未定义书签。4.4 法庭布局设计94.4.1 本地法庭布局设计94.4.2 系统通信方式124.4.3 网络点播与直播124.4.4 系统网络结构134.4.5 庭审存储系统设计144.5 系统整体拓扑图145软、硬件配置145.1 主要软、硬件说明145.1.1 数字庭审主机145.1.2 平板电脑165.1.3 鹅颈话筒165.1.4 高清摄像机175.1.5 调音台185.1.6 功放185.1.7 音箱185.1.8 局保真拾音器185.1.9 桌面显示器195.2 两个标准庭软、硬件清单206售后效劳216.1 效劳章程216.2 应急响应221概述随着我国各项法律制度的不断完善和健全，对庭审过程公开、公正、高效杜绝暗箱操作的要求及民众呼声日益增多，推行庭审实况录像制度，具有极强的监督制约作用，它将有力地推动司法文明的进程，提高法官自身素质和审判水平，实现公正裁判提高法院社会公信度，是审判管理改革的突破，是法院审判工作监督制约机制的一个创新，通过实施数字化科技法庭系统使庭审过程与科技手段紧密结合，表达了“阳光审判公开、透明的原那么，实现对庭审过程中对原被告、证人、法官、公诉人、犯罪嫌疑人、电子证据画面进行实时采编录像和网络宜播，满足庭审音像资料存档、远程观摩和领导在线监督的需求。浙江南北联合信息科技“数字法庭系统通过加强计算机技术、图像数字化技术和信息技术的应用采用先进的语音鼓励画面自动切换、专业的H.264数字音视频编码标准并能够实时庭审现场音视频直录、音视频资料库网络备份、网络点播、动态片头字幕叠加、嵌入式操作软件、音视频参数调整、“双码流网络传输直播技术。实现法院系统对审判的标准化建设，利用现有的网络对审判过程进行有效的监督和管理，贯彻科技法庭应用理念，提高了审判过程的真实性、有效性和公平性，加强了法院在办案、办公管理的信息化程度。2建设目标人民法院信息化建设是人民法院实现“公正与效率工作主题、建立科学化管理体系、促进审判与执行工作标准化的重要举措。人民法院数字法庭建设是运用现代科学技术手段，通过扩展和延伸传统的审判法庭功能，到达强化庭审效果、提高庭审效率、促进审判工作的公平、公开和工作。数字法庭的应用适应了新的庭审需求，是推进“阳光司法的重要举措。数字法庭系统利用人民法院系统的计算机网络信息平台，运用计算机网络和多媒体计算机技术，建成以庭审速录、证据展示、数字化影像采录、存储、播放及查询等控制一体化的管理系统和网上远程提讯、远程庭审为主要应用的数字法庭系统，实现人民法院对审判工作信息化的全面管理。数字法庭对庭审活动（包括开庭准备、法庭调查、法庭辩论、评议和宣判过程）进行系统完整的记录，实现以庭审为中心的审判工作信息化管理。对法官、原告、被告、公诉人、辩护人、犯罪嫌疑人、证人在庭审过程中产生的语音信息、视频信息、文字信息和各类举证、质证信息进行数字化采编、存储、传输和显示。数字法庭为远程提讯、远程审判、远程庭审点播和宜播等应用奠定根底。提供远程庭审平台，对出庭审判有困难的当事人，可利用数字法庭系统平台进行网络远程审理，降低司法本钱，方便群众诉讼。实现远程审判功能，被告可以不用押解，在远端法庭（如下级法院）或看守所直接进行远程提讯和远程审理，减少警力投入，降低路途押解风险。数字法庭对庭审活动进行庭审观摩、网上宜播，通过点播可真实再现审判过程。3系统设计3.1 设计依据令智能建筑设计标准(GB/T50314-2000)令民用建筑电气设计标准(JGJ/T16-92)令智能建筑工程质量验收标准(GB50307-2002)令平安防范工程程序和要求(GA/T75-94)令平安防范工程技术标准(GB50348-2004令平安防范系统通用图形符号(GA74-2000)令民用闭路监视电视系统工程技术标准(GB50198-94)令建筑与建筑群综合布线系统工程设计标准(GB/T50311-2000)令建筑与建筑群综合布线系统工程验收标准(GB/T50312-2000)令电气装置工程施工及验收标准(GBJ23282)令电子计算机机房设计标准GB50174-93)令电子计算机机房场地通用标准(GB/T2887-2000)令不间断电源技术性能标定方法和试验要求令建设部建筑电气设计技术规程令国家规定的行业标准和标准，有新标准按新标准执行:令其它相关国家、行业标准及标准，按最新版执行。3.2 设计原那么数字法庭的设计涉及到计算机技术、网络通信技术、文字图像和音视频多媒体技术、中控技术、系统集成技术、综合布线技术等，是一项体系相当复杂、集成难度较高的系统工程，因此系统设计与建设应遵循如下原那么：先进性原那么:数字法庭系统应采用先进、开放的系统体系架构，运用最先进的技术手段，最终能实现庭审过程实时采集、实时存储、实时刻录、事后刻录，生成高清晰的图像和音频信息，得到高压缩率的影像文件格式，并按法院系统业务需求能在法院内部局域网、法院广域专用网上进行大规模的庭审影像直播和点播，在互联网上满足有选择性的点播。实用性原那么:能实现对庭审过程中产生的庭审音视频信息、庭审笔录文件、举证示证图像信息等进行实时采集和编码：对编码后的庭审影像文件能自动打包、进行文字叠加、水印加密、电子签名；庭审笔录与音视频的同步复合；庭审资料集中存储与网络分发；支持多媒体庭审数据信息的数据快速检索和统计分析。(3)可扩展性和可维护性原那么:能充分考虑系统结构设计的合理性，为以后的系统的进一步升级和扩展预留空间和通信接口。(4)经济性原那么:能实现低建设本钱、低使用本钱、低维护本钱、低管理本钱的最经济性的数字法庭系统设计目标。(5)开放性和标准性原那么:能与现有法院系统运行的业务信息管理和办公系统软件接口兼容，为现有内部业务系统提供开放和标准的接口，遵循行业标准及国家、国际标准。(6)可靠性和稳定性原那么:数字法庭系统建成后经过行业规定标准时间内的测试和运行，能到达最大的平均无故障率，具备各种实际使用环境的适应性。平安性和保密性:能够对庭审产生的数据信息进行加密处理，运用技术手段保证数据不被篡改，确保庭审内容的真实性。3.3 整体要求整套系统应采用先进的技术、成熟的体系，既表达人民法院的现代化形象，又保证系统稳定运转。整个系统图像分辨率高，复原真实；声音清楚，保真度高，同步性好；管理便捷，操作简洁，并且应具有很高的性能价格比。系统采用开放式的体系结构所有软硬件均应采用商业化、通用化、模块化结构的设备，保证设备可以更新模块获得新的功能，使系统具有较强的功能扩展能力。同时为保护当前投资和今后开展的需要，整套监控系统必须具有非常好的系统扩容性。系统的可靠性所选用的硬件设备应具备抵御环境影响的能力，适应全天候工作。软件体系应是成熟的系统，具备一定的自我修复能力，并有完善的备份和灾难恢复措施。操作的易用性系统使用界面应遵循简便、人性化原那么，便于操作；当系统出现故障时，应可以在不影响整个系统正常使用的情况下更换设备，确保单点故障不会影响整体运行。4技术方案4.1功能概述令庭审速录庭审过程中的笔录信息速录是庭审活动中的一个重要环节，应采取必要的技术手段，书记员进行庭审笔录的速录提供便捷的操作，并确保文字信息的稳定可靠，不易丧失，具体功能需求描述如下：(1)具备庭审笔录信息的模板功能，根据刑事、民事、行政等各种案件类型的不同，系统可以预先设置不同的笔录模板，方便书记员的录入，提高工作效率。具备庭审笔录信息自动保存功能，庭审过程的笔录信息必须在书记员电脑、庭审效劳器或磁盘阵列上同步保存，确保庭审过程中所有数据信息的同步性，并且防止意外情况发生时所有数据不丧失。令庭审音视频的采集、存储、播放在数字法庭中，前端各路摄像机的视频信号、话筒、拾音器等信号输入到多媒体智能控制系统，进行数据的数字合成、语音鼓励、视频跟踪及实时光盘刻录，保证整个庭审过程录音录像的同步性、完整性和流畅性，并采用先进的音视频数据压缩算法，对影像信息进行压缩后存储在效劳器上，经过授权的用户可通过在庭审管理系统网上收看庭审现场实况，具体实现如下:(1)能对音视频进行压缩编码：视频压缩算法应采用目前业界比拟先进的H.264标准，数据压缩率较高，图像清晰，网络点播、直播带宽要求较低。(2)支持语音鼓励、摄像机视频自动跟踪功能，可通过数字法庭设备和庭审管理软件进行语音鼓励的手动、自动切换及画面鼓励，保证整个庭审过程音视频的同步性、完整性和流畅性。(3)语音鼓励具有优先级设置功能，可根据设定的优先级不同，按优先级的上下自动切换画面；语音鼓励有延时时间设定功能，当两个优先级相同的陈述人讲话时，只有在前一个陈述人讲话停顿的时间超过预先设定的延时时间，鼓励功能才能自动切换到下一个陈述人的画面，防止庭审活动中发生争吵时的鼓励画面来回切换；如果没有人讲话，经过设定的延时时间后系统自动切回默认庭审主画面。语音鼓励功能设定时，法官席主审法官具备最高优先级权限。(4)庭审画面显示时可实现六画面分割、叠加，如图2-1所示。图2-1数字法庭画面分割显示模式示意图庭审视频的采集支持各路视频画面拼接合成的录制模式和视频画面各路单独录制模式，两种模式的选择可以通过简单的设置就能实现，满足不同场合的用户的直播、点播需求；庭审结束后，庭审过程中产生的所有音视频信息、文字信息、举证和质证信息能即时打包成一个文件并存储在后台庭审效劳器或磁盘阵列中。庭审视频存储格式支持H.264、MPG.AVLWMV等通用编码要求。(6)通过视频展台可以在庭审中展示庭审所需的证据材料和实体证物，并在法庭显示输出设备上显示，以供审判法官和其他参与庭审的人员观看。当事人自备的电脑可以通过庭内多媒体设备如DVl接口，将信号在显示设备上同步输出，这些示证信号使用DVl硬件方式采集，并能同时作为庭审影像资料的一局部内容存储保存。视频分辨率支持720P、108OP等模式，根据实际带宽和图像质量要求，传输码流可调。(8)庭审音视频参数可以调整，保证在不同的环境下，庭审音视频质量最优；庭审点播、直播中的音视频数据采用先进的多码流自适应传输技术，以适应在不同带宽下实现最正确观看效果。(9)支持光盘实时同步刻录和庭审结束后的事后刻录两种方式，刻录的光盘，包括庭审全程录音录像以及庭审笔录、电子举证、示证信息数据。(10)支持庭审音视频及笔录的同屏保存及事后的同屏校对，保证庭审过程的同步性，录制的音视频文件经过数字水印加密编码技术处理，具备防剪辑和防篡改功能。令多媒体示证和异地举证通过数字法庭系统建设实现一个功能比拟完善、操作相对便捷、适用于多种证据类型的庭审证据展示系统。通过数字法庭证据展示系统的应用，可以标准举证程序，提高举证效率，增强举证效果，使庭审参与人员能听得清楚、看得明白。当庭采集的举证信息同时打包并保存至数字法庭系统的音视频资料库，最终实现了各类证据信息的数字化。该功能实现如下：(1)支持当事人自带电脑举证、网上证据引用、远程证人举证等功能；举证的内容在法官的认可下可以在庭内显示设备上同步输出，同时通过数字法庭专用设备自动采集生成数字音视频数据,与庭审数据同步保存。(2)异地(庭外)证人可以通过数字法庭系统的远程功能进行举证。在法官的认可下,书记员可以控制异地证人的视频是否投影输出，并可在必要的时候对证人的视频信号、音频信号做技术处理，做好证人的身份平安保护措施。数字法庭系统的远程审理功能可以通过相应的计算机网络，使分布于不同地域的几个法庭在同一时间进行案件的庭审活动。令庭审文档协助功能根据庭审活动的特点，数字法庭系统应采用先进的即时标记(打点)技术、文字叠加技术、真迹签名技术，以保证庭审信息的完整性、真实性及有效性，具体功能实现如下：(1)在庭审过程中音视频资料重点段落处，书记员可做即时标识，保证庭审过程中对当事人、主审法官任何重点的发言、举证过程等进行打点处理，方便庭审事后对重点段落的查找，庭审笔录的整理和校对，提高书记员的工作效率。(2)具备庭审音视频文件片头文字可自动叠加的功能，能自动将案件相关信息叠加在庭审音视频的片头，保证庭审信息的完整性，为案件影像资料信息的检索提供便捷效劳。(3)支持庭审音视频当事人真迹签名确认功能，保证庭审音视频的真实性和有效性。令集中控制和管理数字法庭系统能实现集中控制功能，对整个系统进行统一管理和实时监控，以保障审判活动的顺利进行；对各法庭外围设备采用智能化集中控制，专业技术人员和书记员可以通过授权的网络终端实现对法庭内各外围设备的实时控制，具体功能实现如下：(1)可以在数字法庭系统的中央控制室管理各个法庭的多媒体数字采集、编码、传输等主要设备，监视所有数字法庭的工作状态和设备运行状态，特殊情况下也可由中央控制室接管法庭端进行管理与操作。(2)各数字法庭终端系统具备一键自动恢复功能，技术人员只需简单的按一键恢复按钮，系统便会立即从效劳器端获取原有该法庭端设定的信息，自动恢复原有设定，有利于故障的及时排除，快速恢复法庭审判秩序。具有在线提醒功能，庭审过程中，书记员在必要时可以通过文字信息给予法官提醒；庭审时发生系统意外的故障，通过系统在线故障报警模块，及时向中央控制室及效劳器端发送故障报警信息，技术人员可以实时查看故障日志，解决故障问题；当发生设备故障时，法庭端可以通过系统请求中央控制室的协助，及时采取应急措施。各个数字法庭都应采用智能化集中控制系统，书记员和技术人员通过该系统能便捷操作整个数字法庭里的所有设备，包括DVD、录像机、投影机、电动投影幕等设备。4,2庭审管理平台功能数字法庭系统包括了高院统一管理平台和法院本地数字庭审管理平台。各法院以高院庭审统一管理平台为中心，部署本地数字庭审管理平台，本地庭审系统采用统一化界面，标准庭审相关重要数据统一接口，为数据管理、整合提供根底，也是后期统一管理、升级的重要保证，同时能为审判人员的培训和使用提供便捷。平台对本地庭审设备采用统一压缩编码格式(编码格式支持、WMV、AVKMPG等)，为平台建设提供数据源保障，为法院综合信息管理系统建设提供统一的开放接口,法庭庭审的相关信息资料由平台接收处理，并统一保存在中心数据库。图4.2-1为数字法庭系统平台管理结构拓扑图，数字法庭平台管理功能需求如下：统一归口管理：对本地庭审系统统一界面，能统一归口管理各种产品的本地庭审软件，提供第三方厂家开放的统一标准接口。法院专网用户中院庭审管理平台一数据库0外网用户安全隔离本地庭审管理平台-frW5 (数据库其徵用莪审判管理委统一数据加密：音视频数据采用防窜改技术加密(水印)，保证音视频数据的真实性和完整性。(3)法庭集中管理控制功能：在法院中心控制室可以管理各个法庭(各法庭可为不同厂家设备)的数字采编等主要设备，监控各个法庭的工作状态，必要时可代替法庭端进行操作。(4)权限分配管理功能：系统以用户组的方式进行管理，可以设置法官、书记员等用户权限，每个用户只能查看自己所属用户组的相关案卷、现场直播、庭审录像以及电子笔录等。日志管理功能：包括管理端日志、客户端登录日志、直播/点播日志；根据不同的日志类型提供对应各字段内容的查询。(6)统计分析功能：能对庭审直播/点播总体情况、案件分布情况、用户登录情况进行统计，按需生成相应报表。(7)庭审信息的文档管理：庭审数据、资料的分布式管理功能，能自动定时向相应庭审音视频数据存储效劳器标准上传每次庭审音视频数据，同时自动向平台相关数据库传送相关检索所需字段信息，并统一归档，权限用户能按关键字段进行查询及播放。(8)支持庭审音视频数据存储、备份功能，庭审的音视频数据应采用分布式存储与集中存储相结合的方式,保证庭审音视频数据的平安性。(9)能自动对数据一致性做定期检查和报警。(10)庭审信息资料检索功能：可以根据案件号、案件性质、开庭地点、承办部门、承办人、审判组织成员、当事人及庭审时间范围进行检索。(11)庭审数据资料管理功能：包括文字数据资料管理及相关的庭审活动的音视频数据资料管理，提供对庭审文档数据、音视频数据进行存储和备份效劳。具体为法院庭审过程中的文档数据、音视频数据进行智能编辑、自动归档及回放功能。(12)庭审的网络直播、点播功能：在有授权权限的情况下，可进行案例分析和案例讨论。(13)构建互联网直播平台：有选择地向社会公众直播一些有重大社会影响案件的开庭实况。为满足互联网上大用户量并发访问，采用P2P技术，在数据流进入P2P效劳器前将H.264转码为WMV9o(14)与其他应用系统的无缝连接：提供同其他应用系统的接口，例如与审判管理系统、法院办公系统、法院信息发布系统等实现无缝连接。4.3 终端系统功能描述庭审活动中法官，法台上的计算机：令查看庭审活动预案、相关案情资料；令查看相关案情的音视频数据；令查看当庭的实况音视频；令查看异地法庭的实况音视频，实现异地开庭和远程作证；令查看当事人各方计算机举证内容；查看实物展台的举证内容；令能够和后台进行实时的信息沟通：令能够查看参与庭审的当事人身份信息。（2）庭审活动中书记员，书记员席上的计算机：令完成庭审前准备；令对参与庭审人员的身份信息进行确认，并保存身份证扫描信息；令速录庭审活动；令通过庭内显示设备与当事人核对庭审速录；令语音鼓励的自动/手动切换及优先级设置；令音视频参数的调整：令庭审过程的实时光盘刻录，庭审过程资料实现与省高院指定管理系统互相调用；令控制音视频和举证内容在庭内显示设备上同步输出；令控制庭内庭审主机、矩阵、投影等设备。在原、被告席上设有网络和设备接口，庭审活动中原、被告在法官的允许下，通过其自带的计算机：令在英特网上获取相关资料；令将准备好的资料（文字、图片、视频）通过庭内显示设备输出。庭外的有关人员在获得授权的情况下，通过法院内部的计算机网络或法院系统专网：令查看相关案情的文字、音视频数据；令查看庭审的当庭实况直播；令查看庭审的当庭举证内容；令查看相关庭审实况的音视频。4.4 法庭布局设计4.4.1 本地法庭布局设计本地法庭音频系统本地法庭音频系统分为发言采集和扩声两局部组成。发言采集是由布置在本地法庭内法官、书记员、公诉人（原告）、辩护人（被告）等席位上的麦克风采集音频信号，并传送到音频处理器进行处理。扩声是由本地法庭内的功放和音响组成，用来将本地法庭内的和远程法庭传来的音频信号经过音频处理器处理后在本地法庭内传播。本地摄像系统摄像系统是由布置在本地法庭内对准法官、公诉人、辩护人、全景、旁听等处的摄像机采集视频信号，传送到到视频处理器处理并在庭内显示设备上输出。影像显示系统影像显示系统是由布置在法庭内的等大屏幕电视（或液晶电视机、投影机），以及布置在法官、书记员、原被告席位上的电脑显示器组成。显示设备可显示本地法庭内摄像系统采集的视频信号，以及远程法庭送过来的视频信号。(4)音视频信号处理系统音视频信号处理系统由音频处理系统和视频处理系统组成，包括混音器、音频矩阵、视频矩阵、DVl矩阵、倍线器、降频器、视频分配器、DVl分配器等。语音鼓励系统语音鼓励系统根据音视频处理系统中混音器发送来的音频触发信号，向中控系统发送切换命令，将对应于音频触发信号的视频信号切换输出至显示设备上。(6)庭审录像系统庭审录像系统由庭审控制系统对庭审录像设备(如硬盘录像机)进行控制，对本地法庭或异地法庭(如看守所)送过来的音视频信号进行录制，通过此系统可真实、透明地记录下审判过程中的案件审理状况。庭审控制系统庭审控制系统对法庭音频系统、摄像系统、影像显示系统、音视频信号处理系统、语音鼓励系统、庭审录像系统等进行集中控制，使数字法庭系统正常运行。辩护人席 摄像机 QQQ 法守席需旁听席t ,摄£5F人席摄像机 QQQ ggg2 gggg gggg数字法庭系统本地布局如图-1所示。图-2本地庭审设备连接示意图数字法庭设备连接布局可分为计算机网络、音视频采集、举证信息采集以及外围设备的显示和控制四大局部。将法庭内的显示终端控制、摄像机控制、扩音器控制、矩阵控制等连接到法庭智能化集中控制系统上，智能化集中控制系统通过法庭局域网络与书记员计算机相连接，这样书记员可以使用计算机上的专用软件通过智能化集中控制系统来管理法庭内的所有设备。数字法庭系统本地庭审操作界面为基于WEB技术，采用较流行的B/S结构设计的庭审管理平台，操作简单、直观。通过该平台，可以实现书记员庭审笔录模块按各种案件类型的模块导入和庭审过程的笔录录入，各路摄像机视频和话筒音频信息的采集，远程画面、实物展台、DVD播放器和自带笔记本电脑信息的采集，协助书记员做好庭审中重点段落的即时标记，及时做好打点工作，提前做好笔录的校对和修改准备工作。通过相关计算机技术手段处理，生成的庭审影像资料和文字信息可以同步并实时的保存到效劳器存储设备中，以确保数据的平安性。4.4.2 系统通信方式数字庭审系统借助先进地计算机网络系统实现两种根本的通信方式：庭审参与者之间的通信和庭审参与者与数字法庭系统设备之间的通信。在数字法庭的应用中，所有庭审活动参与者通过用户接口如话筒、摄像机等，按照预先设置的使用机制程序，实现审判活动的交互进行，并通过网络传输技术把多媒体信号（庭审视频、庭审辩论、庭审举证、庭审笔录）从一个用户位置传送到其他与通信关联的用户位置。各用户接口创立了多媒体数据信息，并允许用户以一种简捷、易用的方式与这些多媒体信息进行交互。经过压缩编码后的多媒体信息通过计算机网络以多码流自适应等技术传输，保证了多媒体信息的传输质量，以实现审判活动中每位庭审参与者能接受到高质量的信号。图-1庭内信息走向示意图法庭内各信号走向如上图1所示，由音频信号、视频信号和电脑信号组成。音频信号由话筒混音器采集法官席、书记员席、原被告席（含远程）话筒信号，通过功放和吸顶喇叭进行本地扩声。视频信号由视频矩阵采集摄像机（含远程）、示证展台、DVD信号等视频信息，输出至本地显示设备。电脑信号由VGA矩阵采集多媒体地插、书记员电脑信号，通过切换可输出至本地显示设备。4.4.3 网络点播与直播在数字法庭系统的网络直播和点播功能中使用P2P技术。P2P直播是指通过点对点（PeertoPeer）技术实现的音视频网络实时播放，应用这种方式可以有效地降低直播点的带宽需求。目前法院系统基于计算机网络平台的运用业务系统较多，对网络带宽性能的要求较高，因此在数字法庭系统设计时应充分考虑视频传输带宽的限制，视频码流不能太高，否那么数字法庭多媒体网络点播和直播时可能导致独占网络资源现象，而使其它业务系统无法正常运行，甚至发生网络拥塞，导致网络崩溃。数字法庭系统视频图像采用ClF和Dl视频分辨率，根据实际带宽和图像质量要求，可实现不同传输码流可调功能，有效的解决了网络带宽、负载均衡等问题。在局域网直播中，视频压缩编码采用H.264标准，实现局域网内采用1路Dl分辨率多画面分割模式直播。在互联网直播中，采用WMV9视频格式，采用1路CIF分辨率。在局域网点播中，实现在法院局域网内1路Dl多画面拼接加，在法院系统广域网专网内点播采用1路Dl多画面拼接传送模式。在法院系统中构建互联网直播平台，有选择地向社会公众直播一些有重大社会影响案件的开庭实况。4.4.4 系统网络结构数字法庭应用系统网络结构由法院系统内部局域网、法院系统上下级专用网（广域网）、Intemet（互联网）等组成。法院内部局域网在法院内部网络上存在众多的功能、权限及职责不同的用户，不同的用户对某个法庭的庭审关注程度不同。法院内部网上的某用户如果希望观看某一法庭的庭审，并且具有相应的权限，该用户可通过浏览器进入数字法庭系统，发出请求，系统在对该用户进行认证之后，用户便可收看由流媒体效劳器提供的庭审直播。图T数字法庭系统内部局域网拓扑图法院系统广域专网法院系统广域专网即法院系统上下级广域网，架设上级、本级和下级三级联网的流媒体效劳器网络，保证专网范围内的直播、点播。数字法庭音视频数据量较大，同时需要在法院系统专网上架构三级存储效劳器网络，满足不同规模法院数字法庭多媒体资料的存储、备份和归档需求。图-2法院广域网数字法庭系统拓扑Internet（互联网）Intemet接入数字法庭中，可以实现互联网举证功能，但为了保障法院系统的信息平安，Internet与法院内部网络必须完全物理隔离。庭审参与人可以使用自带手提接入Internet,实现其举证，举证信息必须通过数字法庭系统以VGA信号方式显示在数字法庭的显示设备上输出和并由数字法庭音视频采编设备采集信息，作为庭审资料内容的一局部存储。互联网举证的实现保证了数字法庭中的相关信息平安。4.4.5 庭审存储系统设计在数字法庭系统的实施应用中，存储系统是一个重要环节。考虑到数字法庭需要大量的空间来存储庭审音视频数据等案件信息资料，要求存储系统能长期平安稳定地作业，并支持在线扩容，且因音视频数据特殊性，也要求存储系统能满足实时数据吞吐需求。按照数字法庭的设计原那么和系统平台要求，存储系统设计应到达以下技术指标：(1)存储系统可实现分级管理，并提供在线实时回放。(2)存储系统支持自适应多码流视频并发存储和回放的需求，根据访问数以及存储数量的大小,必须满足到上、下级法院实际持续数据吞吐能力和带宽要求。(3)随着网络和多媒体技术提升和今后数字法庭建设不断升级改良，存储系统必须具有在线容量扩展能力，系统能支持SATA与SAS等多种硬盘。(4)存储系统应当对数据有永久性的保护措施，不仅在物理上能确保视频不丧失，并且在逻辑上也能防止视频被无意、恶意更改或者删除。(5)系统出现故障能够自动愈合和自动恢复，任何时间都能保证数据的平安性和可用性。(6)采用的存储技术方案和产品必须具有完全的向下和向上兼容能力，能够根据业务增长进行无缝开级,并保证升级过程中的数据平安，充分利用原有存储设备，尽可能降低升级本钱。根据实际需求，如图图-1所示，数字法庭存储系统设计应采用目前存储业界比拟成熟的二级存储机制，即分级存储和管理的方式，即数据库文件信息庭审效劳器存储和庭审影像资料磁盘阵列存储相结合。为保障数据的高平安性,不易丧失,存储系统设计时采用基于存储区域网络(SAN)的共享访问，采用千兆存储交换机结合存储介质进行实时容灾数据备份和异地存储，磁盘阵列能支持RAID5级别或者更高的数据保护。图T数字法庭存储系统设计示意图此次标准型数字法庭建设庭审存储系统延用现有标准数字法庭系统存储设备，并与之进行资源整合，系统兼容。4.5 系统整体拓扑图图4.5-2数字法庭标准庭+远程庭审拓扑图5软、硬件配置5.1 主要软、硬件说明DVI矩阵12路DVl输入，6路矩阵输出16路平衡（12路48V供电、4路捆绑）、4路非平衡（其中1路带音频矩阵回音抑制）输入，2路平衡（混音）、4路非平衡（单路/混音）输出远程音、视频1路高清编码、1路高清解码（单画面/多画面可选）远程审判、视频提审有数字高清有投影机电源接口有DVI矩阵级连支持荧幕自动控制2路独立控制混音矩阵支持RS-232/485控制输出10路232/485共用红外控制输出8路红外控制按键控制输出6路单键操作有（一键开机/关机）投影机延时保护有设备电源接口有视频质量1080P,图像清晰DVl输出分辨率1920*1080视频编码格式USB接口有刻录机有视频采集端口支持显示屏自带51CD显示屏资料存储在线存储采用实时网络集中存储模式，同时支持设备本地存储内置两路千兆网络，一路无线网络（平板电脑）设备使用状态自动自检远程设备控制支持跨网段控制网络控制功能支持即插即用投影机防盗报警控制支持视频网络下载，本地回放内置WebServer,支持IE浏览器访问5.1.2平板电脑技术参数：显示方式65K真彩显示尺寸5寸/16:9分辨率800×480DPI用户界面全中文界面，支持图片、文字、图形、3D/2D按键CPUARM微处理器控制距离无线方式，无方向性，无障碍控制距离可达80米电源系统内置锂电池，待机时间大于30天程序上传方式USB内存512M可视视角宽视角5.1.3鹅颈话筒技术参数换能方式双咪芯电容式指向性心型单指向灵敏度-24db±3db频率响应60Hz-16KHz输出阻抗2.5K±15%外置供电支持，48V幻象供电光环指示灯有，带红色光环指示控制开关有，轻触式，炫彩蓝色电源指示灯5.1.4 高清摄像机技术参数低照度解像能力强，特别适合于照明一般的会议室。最大分辨率到达1920×1080z输出帧频最高可达60/50帧/秒。在保证高清晰度的同时，重点满足了对画面流畅性的需求。摄像机视频的信噪比直接影响到高清视频会议终端的图像压缩编码效率。同时应用了2D和基于运动估计的3D降噪算法，采用美国新一代低噪声传感器，有效降低了噪声。独特的基于人眼模型的IridiX曝光动态控制算法，使画面曝光均匀，层次感强。传感器支持WDR（宽动态范围），在有强烈明暗反差的环境下（如逆光），能够清晰捕捉成像所有景物。系统参数光学变焦可以到达14倍，而同类其它产品一般为10倍光学变焦。丰富完善的接口：同时提供YPbPr模拟分量接口、DVI（HDMl）接口、播送级3G-SDI接口,尤其是3G-SDI接口支持1080P60高清数字视频信号通过单根同轴电缆传输。红外遥控器信号透传功能：除了能够接收自己的专用遥控器信号外，还能够接收用户视频会议终端红外遥控器信号，将其转换成为串口信号发给视频会议终端，替代了用户视频会议终端的红外接收口。这样一来，用户视频会议终端可以放置于后台。视频格式：1080P60/501仅S支持）、1080P30/25、1080160/50>720P6050o视频输出接口：同时提供YPbPr、DVi（HDMI）、3GSDI（C不支持）。传感器类型：1/3英寸CMOS,有效像素：207万，总像素274万。镜头焦距:4.7mm-65.8mm（14倍），F1.8-2.8,水平视场角:3.-56o55.2o-3.9oo水平转动范围：士100度。俯仰转动范围:±30。1新结构：-30。+90。），可倒装。水平转动速度：0.5。-80。/秒。俯仰转动速度：0.5。-80。/秒。预置位数量：10个用户可设置预置位（串口可扩展至32个）。预置位精度精度：0.2。控制信号接口：8芯miniDIN,RS232,VlSCA协议。支持自动/手动白平衡调节，自动/手动曝光调节（光圈、快门），自动/手动聚焦调节。支持图像WDR技术：性能NlOOdB；抗闪烁功能。电源接口：HEC3800电源插；电源适配器：DC12V/2A；工作温度：040°C视像分辨率：752x5825.1.5 调音台技术参数12个通道，4个辅助通道，6个XLR话筒接口可提供幻相供电，全部均为高品质的NeUtrik接口，还带有12段的电平表，内置SPXDSP效果器。5.1.6 功放技术参数规格简述：输出功率1KHzi8立体声275W+275W,4立体声390W+390W;20-20KHz:8Q立体声250W+250W,4立体声310W+310W支持采样率：20Hz-20KHz5.1.7音箱技术能数低音单元16cm防水圆锥形高音单元2.5cm液冷平衡球形频率响应80Hz-20kHz输入功率（额定/最大）50W/100W灵敏度87dB/2.83V/lm尺寸（宽X高X深）190x308×217mm装配深度-重量2kg/unit5.1.8 高保真拾音器技术参数，视频接口VGA/DVI-D监听面积10平方米-50平方米音频传输距离3000米频率响应20Hz20kHz灵敏度-35dB信噪比75dB(1米40dB音源)3OdB(10米40dB音源)1KHzat1Pa指向特性全方向性动态范围104dB(1KHzatMaxdBSPL)最大承受音压120dBSPL(1KHz,THD1%)输出阻抗600欧姆非平衡输出信号幅度麦克风高保真镀银震膜电容咪头信号处理电路CIearSpeech数字降噪DSP,AGC声音自动增益保护电路雷击保护、电源极性反转保护适配相内置前置放大电路，不需要适配器连接方式3条引线（电源,音频,公共地）传输线缆3芯0.5mm2RVVP屏蔽电缆电源电压直流稳压电源DC12V电源电流20mA工作环境温度-2570颜色蓝灰色、白色两款外壳材质PVC,喷涂德国FLAYER漫射涂层外形尺寸77mm×42mm重量66克产地快鱼电子深圳分公司5.1.9桌面显示器技术参数：屏幕尺寸17英寸亮度300cdM2可视角度160/160°分辨率最正确分辨率1280*1024其他参数桌面、折叠、办公机械手摆放方式5.2 两个标准庭软、硬件清单人民法院数字法庭标准庭+远程庭审设备清单标准庭序号设备名称品牌数量单位软件局部1人民法院智能庭审管理软件南北联合2套视频处理局部2庭审主机南北联合2台3高清摄像机南北联合10台4视频展示台宏晨2台5DVD三星2台6书记员电脑DVl分配器2Zx7桌面显示Dvl分配器2Zx音频处理局部8鹅颈式话筒南北联合18只9调音台雅马哈2台10功放雅马哈2台11音箱雅马哈2对12全向麦克风快鱼2只显示、控制局部13网络交换机H3C2台14大屏幕电视（含支架）55寸4台15液晶显示器飞利浦10台16无线触摸屏平板电脑2台17DV
