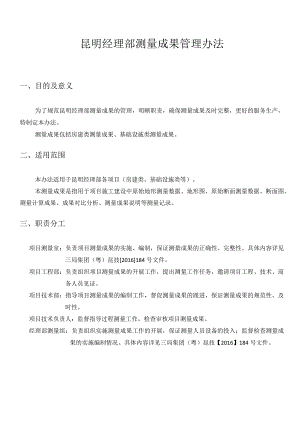

昆明经理部测量成果管理办法.docx

昆明经理部测量成果管理办法一、目的及意义为了规范昆明经理部测量成果的管理，明晰职责，确保测量成果及时完整，更好的服务生产，特制定本办法。测量成果包括房建类测量成果、基础设施类测量成果。二、适用范围本办法适用于昆明经理部各项目（房建类、基础设施类等）。本测量成果是指用于项目施工建设中原始地形测量数据、地形图、原始断面测量数据、断面图、测量计算成果、成果对比分析、测量成果说明等测量记录。三、职责分工项目测量室：负责项目测量成果的实施、编制，保证测量成果的正确性、完整性。具体内容详见三局集团（粤）昆技2016184号文件。项目工程部：负责组织项目测量成果的开展工作，提出测量工作任务，邀请项目工程、技术、商务人员见证。项目技术部：指导项目测量成果的编制工作，督促测量成果的跟进，保证测量成果的规范性、及时性。项目技术负责人：监督指导过程测量工作，检查审核项目测量成果。经理部测量组：负责组织实施测量成果工作的开展，保证测量人员设备的投入；监督检查测量成果的实施编制情况。具体内容详见三局集团（粤）昆技【2016】184号文件。四、测量成果的工作流程五、测量成果的基本要求（一）测量成果记录1、采用设备存储记录的原始地形测量数据、原始断面测量数据应在每次测量完成后导出数据，按照附件1、附件2的格式整理打印，注明时间、天气、测量位置。2、采用现场记录的地形、断面测量数据，记录应清晰、完整，不得事后补记。记录样式可根据项目要求整理，记录中必须注明测量位置、观测者、记录者、时间、天气等。3、测量完成后，项目测量室应对测量成果记录进行检查，保证测量成果的正确完整，测量成果记录应报项目总工审核后完善签字手续。（二）测量计算成果和图表1、测量计算成果和图表必须标注清楚，计算过程清晰并签署完备，测量用图采用附件3图框。2、测量图表、计算成果要以原始测量数据为基础，测量成果必须真实可靠，不得弄虚作假。3、对于有疑问的计算成果、图表应进行重新核算或者更换计算方法，保证测量计算成果的正确性。（三）测量成果的移交保存1、所有的测量成果应确认完整无误后，由项目测量组移交项目商务部、经理部测量组。2、测量成果原件保留三份，项目商务部、项目测量组、经理部测量组各保留一份，其它部门根据需要复印。（四）测量成果的使用1、未经复核、检算和签署不完备的测量成果不得使用。2、所有测量成果必须以纸质版为准，电子版图纸仅供参考。3、使用测量成果的个人、单位应先向项目技术负责人说明原因，并报项目商务经理、项目经理。经同意后，测量组可向使用人或单位移交测量成果。六、测量成果的内容及管理要求（一）房建类1、房建类测量成果包括原始地形测量数据、施工区域范围（边界）图、测量计算图、计算说明、成果对比分析等。2、经理部测量组根据项目工程部的工期要求合理组织测量员实施数据采集工作，外业数据采集完成后，项目测量室在3个工作日内完成测量数据的整理签字工作。涉及测量成果计算的，项目测量室应在全部测量数据采集整理签字后2个工作内完成。3、测量成果的计算。地形起伏不大的区域土石方测量采用方格网法计算，统一为5m*5m的形式；地形起伏较大的区域土石方测量如地下室回填、边坡计算等采用DTM法土方计算。涉及两期的原始测量数据的应分开记录，测量成果的计算应包含计算范围（边界）说明、计算说明、CAD方格网图、DTM计算截图。4、测量成果的检查核算。测量成果计算完成后应进行检查复核，图纸或者第三方给定测量成果的，应进行对比分析。5、测量成果的移交保存。测量成果经检查无误报项目总工审核，项目经理签字确认。项目测量室向项目商务部、经理部测量组各移交一份原件，项目测量组保存一份原件。（二）基础设施类1、基础设施类测量成果包括地形图、原始地形测量数据、原始断面测量数据、断面图、计算依据、计算说明、测量成果对比等。2、经理部测量组根据测区面积、地形难易程度合理安排测量员实施地形、断面数据采集工作。基础设施测量数据较多，测量数据应按照区段进行统一整理，测量时间可按照实际测量时间段填写。3、外业测量数据全部采集完成并对数据进行核查无误后，项目测量室在7个工作日内完成测量数据的整理签字工作。4、地形图绘制应在数据采集过程中同步施行，项目测量员根据外业数据采集的情况当日的地形图绘制工作。断面图绘制有两种方式，一种根据地形高程数据，一种根据断面里程偏距高程数据，两种方式的测量数据应根据附件1、附件2分类整理。5、项目测量员应在外业测量数据采集结束后15工作日内完成断面图成果绘制、测量成果对比分析工作，并报项目技术负责人审核，项目经理审批。项目技术负责人在5个工作日内完成审核任务，项目经理在2个工作日内完成审批任务。6、测量成果签字确认后，项目测量室在2个工作日内向项目商务部、经理部测量组提交测量成果原件各一份。7、基础设施区域性测量成果参照房建类测量成果要求执行。七、附件1 .测量记录表2 .横断面测量记录表3 .测量图框测量记录表测量：记录：测量时间：天气:技术负责人：项目经理：桩号或点号X坐标Y坐标局程K0+000或1桩号或点号X坐标Y坐标局程注：1.本表用于项目地面高程测量，包括地形测量记录、断面测量记录;2.本表一式三份，项目商务部、项目测量室、经理部测量组各一份。附件2横断面测量记录表横断面测量记录表测量:记录：测量时间:天气:里程左边(一)中桩右边(+)偏距偏距偏距偏距偏距偏距偏距偏距偏距偏距局程高程高程高程高程高程高程高程局程高程高程K0+000K0+010K0+020K0+030K0+040K0+050K0+060K0+070K0+080项目技术负责人:项目经理:注：本表一式三份，项目商务部、项目测量室、经理部测量组各一份。附件3测量图框测母中建三局集团有限公司*项目备注绘制页码审核*图日期
