某公司科技贷款项目可行性论证报告.docx

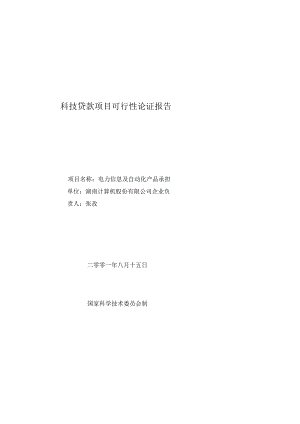

科技贷款项目可行性论证报告项目名称：电力信息及自动化产品承担单位：湖南计算机股份有限公司企业负责人：张孜二零零一年八月十五日国家科学技术委员会制一、项目提出的背景、依据二、国内外发展概况及市场预测1、 国内外配电自动化已达到的规模2、 国内实施配电自动化的可能性3、 国内中低压电网配电自动化的现状4、 我国配电自动化的市场分析5、 经营前景预测三、项目主要技术特点、指标1、 公司产品定位2、 公司产品分类3、 公司产品的技术特点和指标四、项目实施方案1、 产品开发计划2、 产品试运行计划五、项目相关条件及需增条件、设备六、投资估算、资金筹措七、经济、社会效益分析及资金归还计划1、 社会效益分析2、 经济效益分析3、 资金归还计划编号：电力信息及自动化产品科技开发贷款项目可行性论证报告一、项目提出的背景、依据电力传输网的自动化管理包括三级电网（高压/中压/低压）自动化管理。目前，我国高压输电网的自动化模式已初步形成，逐步发展为运动、保护、监控、计量合一的数字化分布式管理装置、光纤/电缆通信传输方式的大型计算机综合管理的EMS系统（能量管理系统）。但是，中低压配网自动化目前没有形成完整的体系，尚处于起步阶段，配网自动化的特点是网络结构复杂，信息点多（高达几百上千个），分布分散，且每个测试点的数据量很小，实时性要求相对也较低。这一特点决定了解决信息通道将是配网自动化的一项主要工作，能否提供可靠、经济、传输质量符合要求的信息通道，实际上是配网自动化系统成败的关健问题之一。目前我们可利用的传输媒介很多，如光缆、电缓、无线、微波、公用电话网、电力载波及手持抄表器等，到底使用何种方式要综合比较，首要因素是价格，其次是实时性何可靠性，若采用光纤何电缆通信则敷设和维修工作量巨大，且造成通信频带利用率的极大浪费。若采用无线通信的方式，在城市由于高大建筑的不断增多，在山区由于电波传播途径的环境恶劣，对通信质量也是一个严峻的考脸。同时，随着配网自动化系统规模不断壮大和数量不断增加，无线频段的拥挤或通道间串扰等原因极有可能会使传输质量难保证。从而影响整个系统的运行。塞于中压配电网监控点数量庞大，实时性要求相对较低的特点，采用电力线载波作为配网自动化的通信手段将是最经济最可行的实现方案，可以基本满足中压配电网自动化管理的各种需求，为此有必要开发出适用于我国IOKV、35KV配电网的WPH2000载波传输系统。我公司开发的电力信息及自动化产品是配电及配电管理自动化、电力企业管理信息系统及网络集成等软、硬件系列产品，为电力市场的管理及运营提供性能、高品质、高性价比的电力产品。编号：二、国内外发展概况及市场预测1、国内外配电自动化已达到的规模国外配电自动化的主要内容是围绕着馈线自动化展开的。日本在70年代就开始进行高电压大容量的配电方式，以解决大城市的配电问题，并着手开发依靠配电设备及继电保护进行配电网络自动化运行的方法：从80年代到现在已完成了计算机系统与配电设备配合的配电自动化系统，在主要城市的配电网络上投入运行；其中大规模的配电自动化系统可控制4000个以上的中压开关，中小规模的也可控制1500个中压开关。香港港灯公司的3000多个中压开关全部可以遥控。韩国、台湾地区于90年代也完成了局部配电系统的馈线自动化，并建立了自己的配网自动化实险网络。与其它方面的现代化一样，配电技术的现代化是建立在一定的工业基础之上的，是社会技术经济发展到一定程度后的产物。2、国内实施配电自动化的可能性发展配电自动化的可能性，即什么样的网络才能实现配电自动化?随着社会和经济的发展，用户对电能质量和供电可靠性都提出了较高的要求，城市电网最终要达到供电可靠性99.99%的目标，除了加强电网改造，采用先进设备外，还要逐步实现配电自动化才有可能达到。目前我国大部分中低压电网设备陈旧，部分线路和设备存在过我现象，块乏大规模实现中低压配网配电自动化的条件和物质基础，因此必须充分了解国情，探讨配电自动化在不同电压等级电网上实现的可能性，以便确定讨论范围。3、国内中低压电网配电自动化的现状国际上现流行的配电管理系统和配电自动化主要是针对中低压系统而言的,因此，国外配电自动化也往往称为馈线自动化。实现馈线自动化在技术上是完全可行的，阻碍馈线自动化全面实行的关键是可遥控开关的价格较高，即使在经济发达的先进国家也是如此。如法国的一个大型配电自动化计划，第一期工程也只在0.1%的配变站建立自动化控制功能。因此即使在欧洲及日本等经济发达国家，中压配网也仅在特别需要或不得不进行配电自动化的网络中实现配电自动化控制。为了减少高昂的人力检修费用，日本部分电力公司也在考虑在负编号：荷密度特别低的低压配电网实施配电自动化控制，以节省人力费用。目前，我国地区供电局的管辖范围一般为11022OkV网络，这一级的变电站基本有数据采集SCADA系统，对这样的高压城市电网进行管理和控制，可在原有能量管理系统(EMS)的基础上，增加部分投资即可，因我国11022OkV网络的综合自动化已达到一定的水平。我国除台湾、香港、澳门外，国家电力公司管辖的电力企业遍布全国30个省、市、自治区，约有几百个地区供电局，这一级供电局管理的高压配电网已达到一定的自动化水平。但全国几千个县市区供电局管理的中低压电网还基本不具备全面实现配电自动化的条件，然而，配电管理系统和配电自动化正应运行在这一级电网。4、我国配电自动化的市场分析配电网的应用是经济建设所决定的，无论是大城市配电网还是小型城市、县级城市甚至农村配网，配电网改造及配电网自动化大势所趋。当前我国配电网处于高速发展的时期，国家从政策上给予很大支持，具有相应的资金条件，我国配电网刚刚开始，我国配电网的规模及覆盖面，市场之大是任何一个经济发达或发展中国家无法比拟的。应该注意的是我国的配电网与国外配电网有许多区别，不可能完全照搬国外的产品和技术，必须在吸收国外先进技术和设备的基础上，开展我国配电网改造和自动化的研究。配电网自动化是近几年来电力应用技术的新型技术，主要涉及中低压电网,作用对象是电力经营用电企业。目前世界各国对此都表示十分关注，国内一些电力自动化企业如东方点子、北京电科院等单位推出了部份产品，一些大中城市也开始了试点。5、经营前景项测我国电力系统长期以来形成了"更发、轻供、不管用”的局面，全国大部分地区表面上电量供大于求，而实质上是配电网落后有电送不出，用户需要却得不到，如居民用电、农村用电线损高、电费高、电压低、供电不可靠，这已成为电力系统供用电的瓶颈。因此，国家计划在3年内投资2700亿来改造城乡电编号：网，预计自动化设备部分占10%左右，即270亿，尤其是改造配电网，并逐渐实现配网自动化以达到：电能合理分配以降低能耗、供电可靠性提高以减少电能损失、供电质量提高以使各种电气设备使用寿命得以延长、配电自动化的应用可精确估计各种设备的使用状态而使设备能得到充分利用、情报资料精确完整以及劳动力的大大减少等。并且电网建设改造中一律采用国内产品，这无疑给民族电力设备制造企业带来了巨大的商机。三、项目主要技术特点、指标1、公司产品定位公司产品定住主要为两类：此电、用电初（成的电力自动化（配电及配电管理自动化），这类业务主要针对近三年的“三网改造”，在配电、用电领域较为实现自动化控制，进入这些领域的综合自动化开发，相对比较容易，目前东方电子、许继电气、国电南自等企业都推出了类似的产品。当然，2000年是“三网改造”的全面开工启动时期，以公司的信誉和实力，在这部分市场，将会争取到一定的份额，这类业务仍将为公司提供可现的利泗。电力企业管理信息系统及冏络集成，公司开发的应用软件，起点高、涵盖面广、本地化程度高、成本低，具有国外软件无法比拟的优势，能够为电力企业信息化管理提供全面解决方案。随着我国电力工业改革，将逐步实现联网，在全国建立大范围内的电力市场，所以建立在能量管理系统（EMS,包括高精度多功能电表）、配电网调度自动控制系统（DAS）.电力管理信息系统（MIS）基础之上的综合管理系统，是未来的发展方向。公司目前开发的企业信息管理系统就是这类，公司以其软件开发优势，以较高的起点切入这部分市场。我们认为，公司最具竞争力、最具潜力的是这一类业务。2、公司产品分臭配电及此电管理自动化的产品A、EDT2001系列配电自动化系统a）主站系统编号：时间：2021年X月X日书山有路勤为径，学海无涯苦作舟页码：第5页共34页b）子站系统i. EDT2001配电子站ii. EDT2002馈线自动化终端iii. EDT2003配电变压器数据采集终端iv. EST2004配电自动化终端c）通信系统B、配电自动化管理系统a）变电站管理子系统b）大用户管理子系统c）公用台区配变运行状态监测系统C、电量数据采集及能量管理系统D、能量管理系统E、精度全电子多功能电能表电力企业管理信息系统及网络集成产品A、配电网地理信息系统B、电力市场运营系统C、发电商竞价上网辅助决策系统D、电力企业管理信息系统3、公司产品的技术带点和指标A、EDT2001系列配电自动化系统EDT2001系列配电自动化系统主要指各电力局、电站、供电局、计量局、工业用户所辖区域的IOkV/35KV送电线网络，其配电自动化的目的是对柱上负荷开关监控，既要完成RTU（FTU）的三逼功能，又要具有故障状态的识别功能，从而配合配电自动化主站实现配电网正常运行时的工况监测和信息的快速传递,网络重构，以及配网故障时的故障隔离和非故障区域的快速恢复供电。此外，配电自动化还应与用电管理系统、负荷管理系统、电能计费系统、地理信息系统统一规划以构成一体化整体。产品主要野点：编号：.先进、开放、可持续发展的系统平台；.功能强大的实时GlS系统平台；.SCADA/DMS/GIS系统完全一体化设计：.灵活、高性价比、支持多种方式的通信系统；.构架分层、功能分层；.丰富多彩的应用；.对单相故障有效的馈线自动化方案：产品主要功能：1 .对辖区所需监控的全部柱上开关的安全监视与控制(SCADA功能)，实现配网的优化运行：2 .故障诊断、故障隔离和非故障区域的快速恢复供电(对单相故障有效)；3 .配网状态估计、网络拓扑、潮流计算、短路电流计算、电压/无功优化、安全分析、系统重构等高级应用；4 .收集配电变压器终端(EDT2003)信息，形成配变负荷曲线，通过集中抄表终端实现电量自动集中抄收，与原有负荷控制管理系统通信，实现包括负荷预计、负荷分配在内的负荷管理功能：5 .自动绘图、设备管理、地理信息系统(AM/FM/GIS)：6 .基于GIS平台的故障投诉、检修管理；7 .与地调SCADA/EMS系统通信；8 .与MIS系统接口实现数据共享。9 .与用电营业系统进行通信。产品系统结构根据配电自动化系统的实际情况和需求，根据其规模大小，是否需监测开关，可不设/可设配电子站，所有现场信息直接/间接通过配电终端送入调度中心，与配电主站直接通信。根据是否设配电子站，来完成对电力线路上电站出口开关的监控。同时通信速率也会受到影响、限制。此外，该系统若更考虑其三个应用子系统SCADA、DMS,AM/FM/GIS的一体化协作，下图所示为EDT2001配电自动化系统分层结构图：编号：配电主站层主站系统负责采集、管理情线自动化终端传上来的数据；负责数据的处理、存储、事故的报警、远方的控制；事故的隔离、无故障区域的供电恢复。它是整个系统的最高层，负责本地区配电网的监视和控制。配电主站系统采用基于性价比高、图形处理显示能力强的高档徼机工作站和Wind。VSNT服务器作为硬件支撑平台，SybaSe数据库作为数据库支撑平台。系统软件是基于开放式、一体化设计思想的EDT2005软件支撑平台。系统集成有配电自动化系统、负荷管理系统，AM/FM/GIS系统等多种系统。它作为人机交互的窗口，可完成各种图形显示、系统维护、设备管理、报表打印、与其它系统的信息交换功能，并具有对可控装置的控制调节。通信处理机完成馈线数据的收集、整理、上传给后台机和人机工作站，负责通信规约的解释和翻译。配电终端层它们是整个系统的最底层，完成柱上开关(FTU：EDT2002).配电变压器(TTU:EDT2003)和环网开关(FTU:EDT2002)等各种现场信息的采集处理和监测控制，通过数传电台或光纤以太网等通信方式与配网自动化主站通信。产品功能及性能指标主站系统a)系统功能：EDT2001/SCADA功能编号：具备调度自动化系统的所有SCADA功能，技术上达到或超过调度自动化系统实用化达标的要求，其主要功能如下：a.数据采集功能：b.信息处理功能；c.数据计算；d.统制功能；e.运行控制及操作：f.历史数据；g.画面生成、编辑和显示；h.报表及打印：i.事故追忆；j.操作记录及事项：k.打印功能；I.时钟与对时：m.模拟盘控制接口；n.运行备忘录：o.权限功能及设计；p.系统运行监视、在线维护及管理；q.通道监视与站端系统维护。情线自动化(DA)功能EDT2001配网自动化系统通过捕获、采集故障信息，经通信与计算实现包括故障检测、隔离、恢复在内的馈线自动化功能，并考虑与变电站出口断路器保护配合。配电网馈线自动化(DA)是这立在环网供电开环运行的基础上，因此，实现配电网馈线自动化的前提条件是将配电网一次接线形式改造成环网供电开环运行的形式。AM/FM/GIS功能AM(自动地图生成)功能：是系统最基本的功能，系统提供完备的用于数编号：据录入、数据编辑、数据榆出的工具或函数。FM（设施管理）功能：是系统最基本的功能，将电网中的所有设施抽象成点线面（可以进行一定的夸张和修饰），并统一构建设施库，对电力设备设施进行静态和动态的管理；根据设施的状态属性等信息可以进行电网的各种分析，完成自动着电、拓扑分析等功能。GIS（地理信息系统）：是系统的基础平台，通过GlS可以将所有的信息与地理位置信息关联起来，完成GlS图形与属性数据间的相互查询、统计、分析等操作。DAS充电应用分析功能配电网分析软件主要由以下几个功能模块组成：状态估计、拓扑分析、潮流计算、短路计算、故障诊断、故障恢复、电压/无功优化、静态安全分析、可靠性分析、线损统计与分析、负荷管理、城网规划等功能模块组成。负荷管理功能配电主站通过收集共用配电变压器终端信息以及部分大用户的专用配电变压器的信息，实现对配电网负荷的监控。进而实现负荷预计及负荷分配。电量抄收功能通过收集居民用电度表的集中抄录信息，可以实现集中、自动、远程抄表。用户服务功能与IIIS系统信息共享功能与地调自动化系筑的相互通信功能b）性能指标实时性指标：a.柱上终端数据通过子站转发时：小于10秒小于10秒小于15秒变化遥测传送时间遥信变位传送时间遥控返校时间事件顺序记录分辨率小于5毫抄（子站内）小于20毫秒（子站间）编号：时间：2021年X月X日书山有路勤为径，学海无涯苦作舟页码：第10页共34页b.柱上终端直接与主站通信时：变化遥测传送时间小于5秒遥信变位传送时间小于5秒遥控返校时间小于8秒事件顺序记录分辨率小于10毫秒双机切换时间小于20秒画面调用时间小于3秒事故变位报警响应时间小于5秒遥信动作准确率大于99.9%月遥控拒动率小于2%年遥控误动率小于0.01%遥测合格率大于99.9%遥测量综合误差率小于0.1%容量指标：遥信量20000遥测量40000电度量20000遥控量20000计算点10000事故追忆10000可拿性指标：系统可用率大于99.9%系统主机CPU平均负荷率：正常状态下小于30%事故情况下10秒钟小于50%系统平均无故障时间大于25000小时故障处理指标:故障判断准确率（相间短路）大于98%编号：故障隔离时间小于40秒非故障区域恢复供电时间小于1分钟子站系统a） EDT2001配电子站主要功能EDT2001配电子站采用插件式一体化组合技术，有1.6米、2.26米两种机柜，集馈线监控中心、当地监控及馈线重合间等多种功能于一体，适用于城市开闭所和变电站，具有以下功能和特点：1 .采用分布式体系结构，运行嵌入式LINiJX实时多任务操作系统；2 .实现开闭所或变电站内部的三遥（遥测、遥信和遥控）功能：3 .最多可以配置24个通讯端口，用于与配电终端、配电主站及其它智能设备通讯（如微机保护、智能电度表等），收集户外配电终端或其它智能设备的实时信息，转发到配电主站，将配电主站的控制信息转发至配电终端；4 .收集馈线远动终端信息，完成故障识别、故障隔离和恢复供电的功能：5 .对开闭所、变电站出线的故障检测及重合闸；6 .具有双电源切换功能：7 .具有设备自诊断和远方诊断功能；8 .具有通道监视功能：9 .具有与两个以上主站通讯功能：10 .故障录波及谐波分析功能11 .强大的维护功能。可在配电主站端维护配电自动化子站和配电终端，也可远程/当地通过笔记本电脑维护配电自动化子站及通过配电自动化子站维护配电终端。维护功能包括参数设定、工况显示、系统诊断等；12 .通信规约丰富。支持目前流行的所有规约，如：101、CDT.DNP3.0、SC1801等。主要技术指标a） 2001ZK主控插件10个串行口，速度300、600、1200、2400、4800、960OBPS可选，其中8个编号：为同步/异步、RS232/RS485接口，两个异步RS232接口；2个FDKBUS接口，速度187.5KBPS080486CPU,4MDRAM,512KNVRAM,16M固态盘IJNUX操作系统，运行配电及监控应用软件b） 2001KX馈线自动化插件交流采样容量4回线路全量的交流采样电压揄入范围0220V电流输入范围0-5A电压、电流采样精度±0.5%有功、无功采样精度±0.5%直流采样容量电压输入范围电压采样精度数字量输入容量分辨率隔离方式耐浪涌电压数字量输出容量输出方式接点容量启动方式接口FDKBUS接 口异步RS2321路直流电压05V±0.5%16个不大于2毫秒光电隔离，耐压IoooVdC2000V8点或4路输出继电器常开接点（可选常闭）AC277,10A；DC30V,10A遥控或测量量越限启动1个编号：c） 2001MD调制解调器插件每块插件可以有13路MODEM,每一路都可独立工作，技术指标如下：调制方式为移频键控（FSK）通道：二线全（半）双工、四线全（半）双工可选波特率为300、600、1200任选中心频率3000、2880、1700可选输出幅度-2OdbOdb连续可调接收灵敏度为-4Odbd） 2001GX光纤插件每块插件上可以有13路光纤接口板，每一路都可独立工作，提供RS232电平信号与光信号之间的转换。e） 2001ZNTX智能通信插件提供8个异步RS232串行口，速度为300,600,1200,2400,4800,9600BPS可选。这些串行口由2001ZK-I接口板控制。另一个异步RS232串行口，速度9600BPS,用于维护该插件。设备外册与结构主要尺寸机柜：外型尺寸2260X800X60Omm机箱：标准19英寸机箱，提供6个插槽各功能板插件：320X20Omm使用环境要求环境温度：1050相对湿度：5%95%存储温度：-2570b） EDT2002情战自动化终端主要功能EDT2002婿线自动化终端适用于IOkV馈线检测和控制，具有以下功能和特点：1 .RTU三遥（遥测、遥信和遥控）功能；2 .故障信号捕捉，结合断路器，可实现自动重合同功能。配合配电子编号：站、主站可实现配电线路的故障自动检测、筋离和非故障区段恢复供电：3 .多种通讯方式的多种通信规约：4 .谐波分析和故障录波功能。EDT2002FTU馈线自动化终端装置，除具有RTU的三遥功能外，还具有故障信号（相间短路、单相接地）捕捉的能力，结合负荷开关，可实现自动分段器的功能，结合断路器，可实现自动重合器的功能；配合配电自动化子站、主站，可实现配电线路的故障自动隔离和非故障区段恢复供电。此外,EDT2002FTU馈线自动化终端装置，还具有谐波分析和故障录波功能，从而，为分析电压品质和线路故障原因提供了可靠的追忆数据。EDT2002FTU馈线自动化终端装置，系工业级产品，防磁、防震、防潮、防雷，适用于户外安装，主要用于城区IoKV馈线监测和控制。EDT2002结合一次开关（断路器、负荷开关、重合器、箱式变压器、环网开关柜），与配电自动化子站（或配电主站）组网配合，通过通信方式，可以完成10KV馈线的故障诊断、故障区段隘离、和非故障区段的正常供电。主要技术参数EDT2002交流采样容量（3U,9I或6U,61）3回线路全量交流采样电压榆入范围0220V电流输入范围0-5A电压电流精度±0.5%有功无功精度±0.5%EDT2002数字量输入容量32个分辨率2毫秒隔离方式光电隔离，耐压500VdC耐浪涌电压1200VEDT2002数字量输出容量8点或4路输出编号：输出方式继电器常开接点（可选常闭）接点容量AC277、10A；DC30V.10A启动方式遥控或测量值越限启动故障电流检测EDT2002对相间短路电流检测（大电流）,54OA保证性，40A10OA测量值不饱和，检测时间小于等于15毫秒，并产生事项记录以中断方式上报主CPU。单相接地故障检测EDT2002用A、B、C三相电流、三相电压计算出零序电流及零序功率，当零序电流幅值跃限（门限值可设）、零序功率方向改变时产生单项接地故障事项记录以中断方式上报主CPU。EDT2002电源揄入交流220V或110V、直流24V整机功耗小于8W（不包括电台部分）EDT2002接口专线MoDEM口1个异步RS232口1个光纤接口1个RS4852个设备外形与结构主要尺寸：外型尺寸800x450x220整机更量35KG颜色及材质为不锈钢安装箱安装箱符合IP66标准使用环境要求温度范围-40+85°C湿度小于等于95%C）EDT2003配电变压器数据采集终端编号：主要功能：EDT2003配电变压器数据采集终端适用于城区IOkV配电变压器和箱式变压器的监测，具有以下功能和特点：1 .对配电网中一次设备可实现1回线路的监控功能；2 .可对配电变压器运行工况（U、I、P、Q、COS、KWH等）进行监测，并形成配变负荷曲线，数据可存储一年的时间，为负荷管理提供依据；3 .可采集油温，压力等直流量，从而为设备管理及故障监测提供依据；4 .可抄u的数据；（载波通信）具有笔记本电脑维护功能，也可通过笔记本电脑实现抄表。EDT2003配电变压器数据采集终端装置系工业级产品，防磁、防宸、防潮、防雷，适用于户外安装，主要用于城区配电变压器、箱式变压器的监测。主要技术参数EDT2003交流采样容量1回线（三表法）或二回线（两表法）路全量的交流采样电压输入范围0220V电流输入范围05A电压电流精度±0.5%有功无功精度±0.5%EDT2003数字量输入容量8个分辩率2毫秒隔离方式光电隔离，耐压500VdC耐浪涌电压1200VEDT2003数字量输出容量2点或1路输出输出方式继电器常开接点（可选常闭）接点容量AC277,10A；DC30V,10AEDT2003接口编号：时间：2021年X月X日书山有路勤为径，学海无涯苦作舟页码：第17页共34页专线MoDEM口1个RS485口1个光纤接口1个外型尺寸600x400x200整机重量35KG颜色及材质为不锈钢箱安装箱符合IP66标准使用环境要求温度范围-40+85湿度5%100%大气压力86106KPad）EDT2004配电自动化终端（RTU）主要功能：EDT2004配电自动化终端主要适用于IOkV开闭所、变电所的监测和控制，具有以下主要功能和特点：1 .灵活的两种安装方式，满足用户对开闭所、变电所的监控要求：2 .结合故障指示器，可就地完成IokV馈线故障隔离的功能；3 .完善的三遥功能，遥控输出可直接驱动一次设备：4 .强大的维护功能，多种通信方式，丰富的通信规约库。EDT2004配电自动化终端有壁挂式和机柜式两种，壁挂式可完成32点遥信量采集、16路遥控输出（可直接一次设备，不用外加遥控执行屏）、4回线路交流采样的全遥测和另外的16个独立电流量：机柜式可完成64点遥信量采集、16路遥控输出（可直接一次设备，不用外加遥控执行屏）、16回线路交流采样的全遥测和另外的16个独立电流量。通信系统通信方式可视具体情况采用光纤、微波、载波、专线、公用电话网的电话拨号等。B、配电自动化管理系统编号：配电自动化管理系统系采集系统电量，电压，电流以及功率因数等数据进行统计计算并绘出相应的曲线。该系统能给出供电系统进网电量和耗用电量，自动进行线损，变损计算。系统监测供电系统的运行状态，提供供电可靠性和合格率及各台变运行状态数据并能有效地防止用户窃电，是电力系统安全，经济运行不可缺少的有效工具。本系统根据电力管理部门的需求，可分成变电站管理，大用户管理，配网监测和集中抄表及收房管理四个子系统分别运行，也可已作为一个整体运行。C、变电站管理子系统该子系统专门用于各类变电站，开关站以及电厂的经营管理及经济运行自动化管理并以其独特的软件和硬件实现如下功能： 自动抄录电量及其它复费率表记录数据，抄录机械表电量、抄录脉冲表电量、抄录复费率表数据。 每小时自动记录一次电量并做如下统计分析计算并显示各线路电量增长率，统计计算日、月、年各线路电量增长量，实时线损，变损计算。 不平衡电量计算 灵活定义电量计量点，可由用户定义线损、变损算法，监测并抄录母线电压数据做实时电压合格率分析和供电可靠性分析。 灵活选择数据显示方式，可显示为数据或图表并能打印输出。D、大用户管理子系统该系统是专为大用户用电管理而设计的。用户使用这个子系统能有效地解决大用户用电管理中长期没能得到解决的问题，例如自动抄表和防止用户窃电等问题。该子系统实现如下功能： 自动抄录电量及其它复费率表记录数据：抄录机械表电量、抄录脉冲表电量、抄录复费率表数据。 记录用户电量并与收费系统接口编号： 监测用户CT或PT状态：该系统能精确的监测并记录用户CT或PT运行状态并能精确记录PT、CT异常的发生及持续时间。除现场报警外，还能通过系统把报警及其记录传回中心计算机并在中心计算机上可给出窃电用户及窃电时间报警。 监测用户变压器运行状态：在用户变压器处，安装综合参数测试仪还可以在线监测用户变压器的运行状态，使用户能及时调整负荷，提高变压器运行效率，延长使用寿命。 监测供电可靠性和合格率：系统可以自动记录停电时间从而进行供电可靠性统计。如果安装电压自动监测仪或综合参数采集器还可以进行供电合格率统计。E、公用台区配变运行状态雎测系统该子系统是专为自动监测公用台区配网变压器的运行状态而设计的。使用该子系统，供电部门能及时了解配变的运行状况，便于合理的调整负荷从而提高运行效率延长变压器使用寿命。该系统可实现如下功能： 自动监测配变的运行状态，采集配变综合运行参数：该系统能自动采集配变的三相综合运行参数，其中包括三相电压，三相电流和三相功率因数。参数的采样间隘可编程。编程的单位可以是15分钟，也可以是1分钟。 生成三相综合参数曲线：系统采集的运行参数，可以在线存储，也可以随时传送回主站进行二次处理。系统可生成三相综合参数动态曲线。该曲线可以在显示终端上显示，也可以在打印机上打印输出。曲线还可按日，月，年进行显示。 根据检测到的数据，供电部门可以调整负荷，使三相平衡，从而提高运行效率。 记录供电停电时间及电压不合格时间，提供供电可靠性依据，监测供电电压合格率。编号：与用户抄表系统配合，进行低压线损计算。F、电量数据采集及能量管理系统DCASE2001(DataCo11ection&ApplicationSystemofEnergy)是面向电量数据采集、电量计费、用电考核、用电分析和用电监测等应用的电力市场技术支持系统的技术框架和解决方案。她综合应用计算机通信、计算机网络、大型数据库和数据采集处理等多种信息技术，以开放的体系结构、先进的技术平台和实用化的应用软件为特点，为中国电力市场的各类应用系统提供可靠有效的技术保证和技术支持。采用本技术框架内核，结合用户的实际需求，可以在较短时间内为用户开发出既具先进性又具实用性的应用系统，以确保用户的投资利益。DCASE技术适合于各级电力公司针对关口计量的远程抄表、计费结算、用电分析、用电监察等领域的应用；更适合于建立开放发电侧电力市场的技术支持系统，实现对独立电厂上网电量按合同考核和计费结算，使经济调度及其评估等多方面的应用成为可能；对于大型企业建立自己内部的电能量考核管理系统也是极佳的选择和应用。此外，也可作为负荷管理系统中建立有线子系统的技术方案。DCASE系统可以简单概括为，即：1套应用软件，2级通道(主站与数据采集终端，数据采集终端与表计)，3级硬件设备(主站计算机网络及设备，远端数据采集终端及当地计算机分站，计量表计)。其中主站与数据采集终端的通道一般采用有线电话网，表计一般采用高精度多功能的全电子数字表。DCASE主站由主服务器、通信工作站、应用工作站、I/O设备、网络设备、GPS时钟接收设备、UPS以及数据备份设备等组成。系统平台选用中文WindoWSNT4.0Server和WorkStatiOn(或Windovs2000),后台-数据库采用微软公司最新推出的MSSQLServer8.0或著名商业数据库厂商Sybase公司的AdaptiveServerEnterprise11.9.2oDCASE2001包含以下几个子系统：档案管理系统管理随时抄表在线巡测数据修补用电分析负荷分析报表管理一次接线图编号：系统自检网架信息图网架编辑器Edt2001电能量采集管理及计费系统由Edt2001主站系统、Edt2001电能量网络采集系统、全电子式三相多功能电能表组成。实现榆、配、用电网电力用户的电能量自动采集、分析及考核计费功能。并可与其他系统(SCADA/EMS,DA/DMS,MIS)集成连接，为电网运营提供决策依据。该系统的硬件平台支持远程电力线载波、LAN网及有线电话网，具备灵活的通讯方式。特别是可靠的低、中、高压电力线载波通讯，在现有的电力网上构造的网络解决方案，为电力用户带来极大的方便。系线球墩 操作系统：Windows2000/98;WindowsNT； 硬件平台：INTER/PC；IBM；HP；Sun 网络环境：ISCH)Sl网络参考模型，TCP/IP; 开发语言：c+及C语言系列 数据库：关系型/ORACLE/CIient-SerVer体系结构系主要功能及特点远方抄表 采集终端设置 抄表方案设置 电能量、瞬时量等数据采集、 定时数据查询随时抄表 数据记录存储数据检查数据过滤电量修补数据补抄(替代值榆入) 用电查询及分析原始数据分类浏览、编号：时间：2021年X月X日书山有路勤为径，学海无涯苦作舟页码：第22页共34页电量统计母线平衡分析线损分析计算负荷分析潮流计算 电量结算及计费电价管理/电费结算越限电量/违约电量考核合格率考核供售电管理时钟GPS卫星对时图森系统一次接线图网架图网架图编辑器/系统一次接线图编辑器报表报表制作模板电量报表电费报表原始数据报表统计分析结果报表、系统资源档案管理计量点管理用户档案管理资源管理权限管理G、能量管理系统(SCADA/EMS)能量管理采用IEEE电网控制中心组推荐的开放式结构，提供全冗余备份功编号：能，支持分布式网络处理环境，实现安全、可靠的数据共享，适用于省级、地区级电能量管理。系统存点可扩展性：考虑到软硬件的扩充及系统增加新计算机的能力，系统可以逐步建设、逐步扩充、逐步升级。系统的结构能支持多种硬件平台。软件具有枭容性和可移植性，接口符合国际标准。高可靠性：系统保证数据的安全和一定的保密措施，执行重要功能的设备具有冗余备份功能，系统能够隔离故障，切除故障不会影响各节点的运行，并保证故障恢复过程快速而平稳。可维护方便性：系统所选设备符合现代工业标准，为具有相当的生产历史、在世界计算机领域占有一定比例的标准产品，同时具有完善可靠的本地维修服务。最小的网络负荷：应用软件按功能分配到网络上的服务器和工作站上，功能的分布可以保证系统的负荷均衡和网络的负荷最小。开放性：系统具有极好的开放性，提供开放的环境，支持用户软件程序的开发。系统提供应用级开发的环境，并提供标准的应用编程接口(API),用户可进行应用软件的开发及集成。主要功能：1、监测、控制和数据采集SCADA功能2、配电网地理信息系统AM/FM/GIS功能3、故障、检测隔离与恢复系统FDIR4、电容器投切无功补偿5、事故呼叫管理系统TCM6、配电网调度员培训系统7、电能质量的监视与控制8、分析计算功能(配电网络拓扑分析、配电网状态估计、配电变压器负荷预测、配电网潮流计算、短路电流计算、网络重构、电压无功优化控制)编号：9、短期规划功能（业扩报装分析、环网开关柜的优化配凄、电容器的优化配置）H、配（电网地理信息系统配网地理信息系统利用当今著名的地理信息系统（GIS）软件平台Arc/lnfo、MapObjects.SDE0系统以GlS强大的分析和
