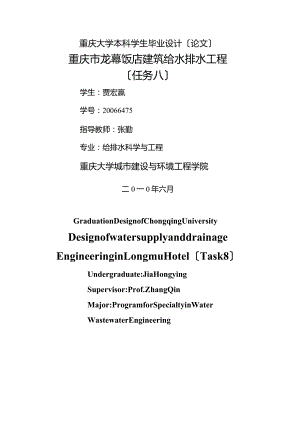

重庆大学本科学生毕业设计论文重庆市龙幕饭店建筑给水排水工程任务八学生：贾宏赢学号：20066475指导教师：张勤专业：给排水科学与工程重庆大学城市建设与环境工程学院二0一0年六月GraduationDesignofChongqingUniversityDesignofwatersupplyanddrainageEngineeringinLongmuHotelTask8Undergraduate:JiaHongyingSupervisor:Prof.ZhangQinMajor:ProgramforSpecialtyinWaterWastewaterEngineeringCollegeofFacultyofUrbanConstructionandEnvironmentalEngineeringChongqingUniversityJune2023摘要本设计根据上级有关部门批准的设计任务书，在重庆市拟建一幢16层的综合楼，该建筑总占地面积4200肝，建筑面积为行，建筑高度m。地下2层，地上16层，集商场、宾馆、餐饮、娱乐等于一体。该建筑的给水排水工程作为本次毕业设计题目主要完成了以下内容：(1)给水系统，分为两个区，低区采用市政供水，宾馆局部采用水泵水箱联合供水，具体分区情况见图纸。(2)热水系统，仅宾馆局部需要供给热水，采用机械全循环全天候集中供水，为均衡水压，供水方案同冷水系统；采用立管回水。(3)消防系统：包括消火栓给水系统、自动喷水灭火系统。(4)排水系统：包括生活污水系统、及雨水排除系统。关键词：给水系统，热水系统，消防给水系统，排水系统ABSTRACTAccordingtothedesignassignmentfromupperdepartment,thisprojectisthedesignofa16storeybuildinginChongQing.Accountingforground2hatotalconstructionareaofm2constructiontotalheightm.ThebuildingJ6floorsofwhichisabovethegroundand2floorsofwhichareundertheground,maybeusedascommerce,hotel,drinking-eatingplace,entertainment.Thewatersupplyanddrainageengineeringofthebuildingisjusttheworkforourgraduateddesign.Thecontentsoftheplanisasfollows:(1) )Watersupplysystem,dividedintothreearea,thewaterforlowareaisfromthemunicipalpipedirectly,thewaterforthehighareaofhotelissuppliedbyacombinesystemofwaterpumpandwatertank.(2) Hotwatersupplysystem,onlyhotelneedhotwater,thesupplysystemofhotwaterisclosedtowatersupplysystem,butitincludebackwatersystem.(3) Watersupplyoffirefighting:includingfirehydrantandautonatisminSufflationsystem.(4) DrainageSystemzincludingsanitary,waste-waterandstormwaterKeywords：Watersupplysystem,Hotwatersupplysystem,Watersupplysystemoffirefighting,Draingesystem目录摘要I目录In引言I重庆市龙慕饭店建筑给排水工程2第一篇设计资料及任务21设计资料2设计文件错误!未定义书签。设计资料错误!未定义书签。4.2.1 建筑设计资料24.2.2 结构设计资料24.2.3 城市给水排水设计资料4、电源为双电源。42设计任务4第二篇设计说明51给水工程设计51.1 给水工程设计方案比拟51.1.1 设计方案51.1.2 设计方案比拟51.2 给水系统的设计81.2 .1室外给水系统81.3 .2室内给水系统81.3 给水系统的组成81.4 贮存、增压设备及管材81.4.1 贮存设备81.4.2 增压设备91.4.3 管材101.5 施工要求101.5 .1室外管道IO1.6 .2室内管道102热水工程设计112.1 热水工程设计方案比拟112.1.1 设计方案112.1.2 设计方案比拟112.1.3 设计方案比拟结论112.2 热水系统的设计Il2.2.1室内热水制备、贮存系统112.2.2室内热水配水及回水系统132.3 热水系统的组成142.4 贮存、增压设备及管材142.4.1 贮存、增压设备142.4.2 管材、保温及热变形防止142.5 施工要求142. 5.1室内管道143消火栓消防工程设计153.1消火栓消防工程设计方案比拟153.1.1 设计方案153.1.2 设计方案比拟153. 1.3设计方案比拟结论173.2消火栓消防系统的设计173. 2.1室外消火栓消防管道173. 2.2室内消火栓消防系统183. 2.3室内消火栓布置183. 2.4室内消火栓消防系统压力平衡193.3消火栓消防系统的组成19贮存、增压、防超压设备及管材191. 4.1贮存设备193. 4.2增压设备20施工要求204. 5.1室外管道205. 5.2室内管道204自动喷水灭火系统设计205.1 自动喷水灭火系统设计根本参数20自动喷水灭火系统的设计226. 2.1自动喷水灭火系统系统224.2.2自动喷水灭火系统喷头布置224.2.3自动喷水灭火系统压力平衡23自动喷水灭火系统的组成234.4贮存、增压、防超压设备及管材234.4.1贮存设备234.4.2增压设备244.4.3管材及施工24S排水系统设计255.1排水体制确定25排水工程的设计255.2.1室外排水管道255.2.2室内排水系统26排水系统的组成265.4贮存、增压设备及管材271 .4.1贮存设备275 .4.2增压设备27管材275.6施工要求275.6.1室外管道27室内管道276雨水排水工程设计28雨水排水系统设计参数28雨水排水系统设计方案28雨水排水系统设计30雨水排水系统组成30雨水排水系统管材30雨水排水系统施工要求307主要材料设备31第三篇设计计算341冷水系统计算341.1 用水量计算341.2 冷水管网计算341.2.1 设计秒流量计算公式34设计管径计算35水箱设置高度计算40水池、水箱容积计算40市政水压校核计算41增压泵选择计算431.2.7 生活水泵选择432热水系统计算462.1 用水量计算46计算方法一46计算方法二462.2 耗热量计算47耗热量计算47加热设备选择472.3 热水管网计算47校核冷水箱设置高度计算47热水配水管计算48热水循环管网计算50膨胀管计算513消火栓系统计算563.1 室内消火栓系统56用水量及保护半径的计算56栓口所需压力计算563.1.3 消防立管管径确定563.1.4 消防环管管径确定563.1.5 消防水泵选择计算563.1.6 水池、水箱容积计算573.1.7 减压孔板计算583.2 室外消火栓系统计算594自动喷水灭火系统计算614.1 设计依据614.2 喷头选型、间距布置614.3 作用面积内管道水力计算61喷头出流量计算61系统各管道的水力计算624.4 自动喷水水泵选择计算63水泵流量63水泵扬程644. 4.3水泵选择644.5 增压设备计算644. 5.1校核水箱高度645. 5.2增压设备的计算654.6 减压孔板计算655污废水排水系统计算错误!未定义书签。5.1 设计秒流量公式685.2 室内各排水系统水力计算685.3 室外各排水系统水力计算70化粪池的计算705.5 通气系统计算705.5.1 通气立管管径确定715.5.2 集合通气管管径确定715.6 废水集水坑计算715.6.1 集水坑容积及尺寸确定71污水泵选择725.7 隔油设备726雨水排水系统计算错误!未定义书签。6.1 雨水量计算公式74设计降雨强度74汇水面积74根据标准，设计雨水流量：746.2 室内各雨水系统管径确定746.3 室外各雨水系统水力计算75设计体会77参考文献79引言高层建筑给水排水工程设计是是城市建设中一项非常关键的内容。随着改革开放的不断深化、各类高层建筑的雨后春笋般大量兴建、国民经济的蓬勃开展和人民生活水平的不断提高，建筑给排水专业亦在迅猛开展，已由原来简单的房屋卫生设备设计演变为一个相对完整的专业体系，已成为给水排水中不可缺少而又独具特色的组成局部，有着更丰富的内涵和更广阔的外延。给排水设计的好坏不但直接影响到整个给排水系统施工的质量，而且关系着建筑整体的质量和平安。在保证平安的同时要到达经济合理，尽量节省投资，使得维修管理方便。作为建筑给排水设计人员，应本着技术、平安、美观、实用、经济的原那么，在实践中努力创新，寻求最正确的设计方案，适应建筑设计开展的新要求，满足人民群众不断提高的物质文化和生活要求。因此，正确认识建筑给水排水工程设计有着重大的社会意义和经济意义毕业设计是综合利用所学根底课和专业课知识来分析和解决实际问题，培养自己独立完成多层简直室内给水排水、雨水和消防工程设计的能力。本次毕业设计分为四个阶段：熟悉根底资料、系统方案的必选、系统方案的设计及计算、图纸的绘制。此文本分为两大局部：设计说明书和设计计算书。其中说明书中包括原始根底资料、各系统方案的选择及方案的技术经济比拟、管道布置以及施工的各项要求；计算书中包含了具体的系统计算、管道的水力计算和各种构筑物的具体计算等。通过本课题的设计实践，训练学生综合应用所学根底课、技术根底课和专业课理论知识的能力，熟悉和了解建筑给排水工程的一般设计原那么、步骤与方法,了解建筑给水排水方案比拟的原那么和方法，培养学生独立分析和解决工程实际问题的能力，使其在踏上专业岗位前提前接受工程师的根本训练。由于本次设计时间紧、任务重，成果中难免存在缺乏与维漏之处，恳请各位老师给予批评斧正。编者2023年6月于重庆重庆市龙慕饭店建筑给排水工程第一篇设计资料及任务1设计资料1 .上级主管部门批准的设计任务书2 .建筑给水排水设计标准(GB50015-2003),中国方案出版社；3 .建筑设计防火标准(GB50016-2006),中国方案出版社；4 .中华人民共和国公安部主编高层民用建筑设计防火标准(GB50045-95),2005年版，中国方案出版社；5 .自动喷水灭火系统设计标准(GB500842001)2005年版，中国方案出版社。6 .全国通用给水排水标准图集，SI,S2,S3；7 .核工业部第二研究设计院主编给水排水设计手册第1,2,10,11册，中国建筑工业出版社，2001年；8 .杨文玲主编高层建筑给水排水工程，重庆大学出版社，1996年；9 .高层建筑给水排水设计手册(第二版)湖南科学技术出版社；10 .陈耀宗等主编建筑给水排水设计手册，中国建筑工业出版社，1992年；11.给水排水工程快速设计手册，刘文镇主编，中国建筑工业出版社；12 .全国民用建筑工程设计技术措施给水排水，中国建筑标准设计研究所,2003年。建筑设计资料龙慕饭店建于重庆市，是集宾馆、商贸、娱乐等为一体的综合大楼。地下二层为设备用房等，地下一层为消防控制中心、厨房等加工场所，设有洗涤盆、洗涤池、污水池等。底层为门厅、前台、大堂吧、总效劳台、商场等。2层为餐厅、包房、厨房，厨房设有洗涤盆、洗涤池、污水池等。3层为宴会厅以及附属用房。4层各种会议室用房。5层为会议兼娱乐用房。6层为茶楼及屋顶露天花园等。15层均有公共卫生间，内设坐式大便器、洗脸盆、污水盆等。7-16层有标准客房110套，卫生间内设坐式大便器、洗脸盆、淋浴间各一件；高档标准客房10套,卫生间内设坐式大便器、洗脸盆、浴盆各一件；套房40套卫生间内设坐式大便器、洗脸盆、浴盆各一件；每层客房有杂物间等，共有320床位。屋顶水箱间设在层处。整个大楼工作人员共有150人。除建筑条件图注明外，室内均设有空气调节系统，月平均气温为20,环境要求安静。建筑图纸有总平面图、各层平面图、主要剖面图、卫生大样图等。结构设计资料采用现浇框架剪力墙结构，剪力墙主要位置在地下层、地上层的楼梯、电梯、管井等筒体部位，六度抗震。主梁高按楔跨度的10%估算。结构图纸略。施工现场无地下水。城市给水排水设计资料（1）、给水水源建筑以城市给水管网为水源，在大楼西北面及西南面有给水管道通过，其公称直径为500mm及400mm,接管点位置、管中心标高以及最大允许接管口径见总图，城市给水管网常年可保证的资用水头为45mH2°最低月平均水温为6,总硬度小于30Omg/1。城市给水管网不允许直接抽水。、排水条件城市目前尚无污水处理厂，城市雨水排水管位于大楼西北面，管径d900,具体位置、管内底标高见总图，城市污水管位于小区的东面约500m处，管径为d600.接管点标高为。要求生活污水经无害化处理后排入城市污水管，生活废水直接排入城市污水管。生活污水无害化处理场地详见总图。、热源本地区无城市热力管网，加热方式由设计确定。建筑自设锅炉房，锅炉房可设在建筑物负1层内，采用天然气为原料提供热媒蒸汽，热水加热设备处的蒸汽工作压力P=196.2kPa（表压）；或建筑自设热水加热设备，燃料采用天然气（该局部由动力专业设计）。、对用水的要求除卫生洁具、厨房等用水外，冷却循环补充水为3h,水景、绿化等其它用水按上述之和的15%计。热水要求全天供给，热水系统最不利点设计水温不低于50o开水采用电开水炉分散供给。给水要求平安可靠。管道为暗装敷设。、电源为双电源。2设计任务根据上级有关部门批准的设计任务书，在重庆市拟建一幢16层的龙慕饭店,总占地约面积4200m2,建筑面积为m2,建筑高度m。地下2层，地上16层。要求完成该建筑的给水排水工程。即室内外给水及消防给水工程，室内外排水工程，室内热水、开水供给、直饮水供给。第二篇设计说明1给水工程设计1.1给水工程设计方案比拟设计方案根据建筑给水排水设计标准（GB50015-2003）第条规定：高层建筑生活给水系统应竖向分区，竖向分区应符合：各分区最低卫生器具配水点处的静水压不宜大于0.45MPa,特殊情况下不宜大于0.55MPa；水压大于0.35MPa的入户管（或配水横管），宜设减压或调压设施；各分区最不利配水点的水压，应满足用水水压要求。本设计为一幢地上16层地下2层的高层综合建筑，建筑总高度为79.9米，因为城市管网常年可资用水头45mH2O远不能满足用水要求，故需考虑二次加压提升供水。另外为了充分利用市政压力，考虑26层采用市政管网直接供水。这样加压方式有了两种方案：水泵水箱联合供水和变频泵供水。方案简图如下：图不同的两种供水方案原理图设计方案比拟1）定性比拟方案一：水泵、水箱联合供水方式优点1）系统简单，水泵设置数量少，设置费用降低，管理维护简单；2）泵房面积小，不设置减压水箱，不占用楼层面积，使建筑面积发挥到最大的经济效益。缺点1）水泵运行动力费用高；2）屋顶水箱容积大，对建筑结构和抗震不利；3）有二次污染的可能。方案二：变频泵并联供水优点：1）集中管理，系统较为简单，节省管材；2）省去高位水箱，有利于建筑的结构和抗震性；3）无二次污染的可能；缺点：1）一次性投资较大，设备相对复杂；2）供水平安性不高。考虑到宾馆对压力稳定要求较高，而且建筑已经做出足够大的水箱间,所以方案一较优。2）定量比拟1）工程量方案工程量一览表表加压泵水箱进水管高位水箱低区给水立管高区给水立管高区给水横干管引入管方案一变频泵无无相同相同不同相同方案二普通泵有有2）投资在进行工程投资比拟的时候，仅进行相比照拟，即只对两方案的不同局部进行比拟，相同局部不进行比拟,；I管道工程投资表管道工程投资估算表规格（mm）DN70DN80单价（元m）7474数量（m）7933总计（元）58462442II水箱投资水箱单价：重庆主城区550元/m2；故水箱的价格为：550元r1122=0175元.III水泵投资变频泵12000元/台3）运行费用运行费用包括人工费，消毒费用和动力费用，方案一为变频泵加压供水，考虑一天三班，一班一个人，共3个人工；方案二为水泵水箱供水，考虑一天三班,一班一个人，工3.6个人工；每人每年工资福利费为1万元；方案二为水泵水箱联合供水，存在水质污染的可能，采取投加液氯的方法防止水质二次污染，液氯的投加量按0.2mgL投加，液氯单价按0.7万元/吨计。总运行费用见表2.6；总投资估算表表2.3工程数量规格型号单价（台）投资备注变频泵PSX-36-90-412000/台224000流量：8.14L/S扬程：普通泵ISG65-315B2500/台25000流量：5.61L/S扬程：75m水箱进水管DN7074元/m5846钢塑复合管变频泵给水立管DN8074元/m332442钢塑复合管水箱550元/平米110175不锈钢方案一投资总计（元）26442方案二投资总计（元）21021方案一运行时间表表工程设计秒流量最高小时流量平均小时流量运行时间（h）14功率（kw）用电量（kwh）运行费用比拟表表工程方案一方案二工资福利（万元）3用电量（度）单价（元/度）电费（元d）消毒费用（元）-运行费总计（万元）设计方案比拟结论经上述经济比拟，方案一的总投资为26442元，运行费用为3.91万元/年，方案二的总投资为21021元，运行费用为5.51万元/年，可以看出方案二的投资较经济，本建筑为集宾馆、商务、娱乐为一体的综合性建筑，要求供水平安性、供水系统稳定性较高，其次，变频本一般需进口，在运行过程中，检修和维护均不便,且自动控制系统较复杂，因此选择方案二为设计方案。1.2给水系统的设计室外给水系统室外给水管网宜布置成环状网，或与市政给水管连接成环状网。环状给水管网与市政给水管的连接管不宜少于两条，当其中一条发生故障时，其余的连接管应能通过不小于70%的流量。室外给水管网应沿区内道路平行于建筑物敷设，宜敷设在人行道、慢车道或草地下；管道外壁距建筑物外墙的净距不宜小于1m,且不得影响建筑物的根底。室外给水管道的覆土深度，应根据土壤冰冻深度、管道材质等因素确定。管道最小覆土深度不得小于土壤冰冻线以下，行车道下的管线覆土深度不宜小于。室外给水管道上的阀门，宜设置阀门井或阀门套筒。室内给水系统室内给水管道布置的根本要求1）确保供水平安和良好的水力条件，力求经济合理；2）保护管道不受损坏；3）不影响生产平安和建筑物的使用；4）便于安装维修。室内给水管道布置原那么1）室内生活给水管道宜布置成枝状管网，单向供水；2）室内给水管道不应穿越变配电房、电梯机房等遇水会损坏设备和发生事故的房间，并应防止在生产设备上方通过；3）室内给水管道的布置，不得阻碍生产操作；本设计宾馆供水采用上行下给式，下面市政管网直接供水的局部采用下行上给式，管材为PPR给水塑料管，立管布置在管道井中，支管采用暗装。1.3给水系统的组成宾馆局部：市政给水管网水表T防污隔断阀T室外给水环网T生活水池T水泵T高位水箱T室内管网公共局部：市政给水管网T水表一防污隔断阀一室外给水环网一室内管网1.4贮存、增压设备及管材贮存设备生活水池1）生活水池的有效容积应按进水量与用水量的变化曲线确定，当资料缺乏时，宜按最高日用水量的20%25%确定。2）生活水池的外壁与建筑本体结构墙面或其他池壁之间的距离，应满足施工的需要，有管道的侧面，净距不宜小于，且管道外壁与建筑本体墙面之间的通道宽度不宜小于；设有人孔的池顶，顶板面与上面建筑本体板底的净空高度不应小于。3）生活水池的材料应采用无毒无害的原料，严防水质的污染，而且要保证水池的不渗不漏。本设计生活水池设于地下2层设备层的泵房内，采用不锈钢预制板制成，其设计尺寸为5.0×4.0×2.0m,其中水箱保护高度取0.3m,水池底标高一m,水箱顶标高一m。水池有效容积为34n?。高位水箱1）高位水箱的安装高度应按给水系统的最不利点处所需的水压确定，一般水箱的有效水深一般为0.72.5m02）当利用城市给水管网压力直接进水时应设置自动水位控制阀，但当水箱采用水泵加压进水时，进水管不得设置自动控制阀，应设置水箱水位自动控制水泵开停的装置。3）高位水箱的制作应选择无毒、无害、不会污染水质的材料；水箱人孔、通气管或溢流管口要加强管理，防止水质的二次污染；本设计高位水箱设于屋顶水箱间，采用不锈钢预制板制成，水箱设计尺寸为2.5x2.0xl.5m,其中水箱保护高度取，水箱采用条形根底，南北方向布置，高2m（经过热水管网校核必须抬高），那么水箱底标高67.7m,水箱顶标高69.2m。进水管位于最高水位以上，标高69.05m；出水在水箱底标高以上，标高68.7m。水箱有效容积为6m3o增压设备为保证高区生活用水的供给需在给水系统中设置水泵加压水泵的选择1）水泵流量确实定：应考虑Ll1.2的余量，按设计流量的1.11.2选择。2）水泵扬程确实定：根据扬水高度、总水头损失及水箱入口的出流水头确定。建筑舒适性：要求尽量降低水泵的噪声污染，因此需要对水泵进行隔震减震，主要措施有：选用低流速、低噪声的水泵、水泵的进出水管上安装软街头（可曲挠橡胶接头）、水泵基座下安装橡胶隔震垫或橡胶隔振器等、水泵出水管道支架采用弹簧掉架等、管道穿墙或楼板处采用玻璃纤维。水泵吸水管和出水管的要求水泵宜自灌吸水，每台水泵宜设置单独从水池吸水的吸水管，吸水管内的流速宜采用LOL2ms,吸水管应设置向下的喇叭口，喇叭口低于水池的最低水位不宜小于。每台水泵出水管上应安装压力表、止回阀和阀门，必要时还要设水锤消除装置，自灌吸水的水泵吸水管上应安装阀门，并宜安装管道过滤器。泵房的布置水泵根底高出地面的高度便于水泵的安装，不应小于；泵房内管道管外底距地面或管沟底面的距离，当管径150mm时不应小于；当管径N200mm时不应小于。泵房内宜有检修水泵的场地，检修场地尺寸宜按水泵四周有不小于的通道确定，主要的通道宽度应,泵房内机组的布置间距根据电机功率确定。选择黄岩八一通用机械厂的ISG65-315B型单级立式离心泵两台，一用一备，流量5.56Ls,扬程IOlm,根底尺寸185x185,隔震垫规格JSD85,高260,转速2900rmin,电动机功率30kw°1.4.3管材生活加压水泵与水箱连接管采用热镀锌钢管、室外环网以及引入管均采用不锈钢管，生活给水采用PPR冷水管。1.5施工要求室外管道室外管道采用DN150不锈钢管，连接成环状，管道采用法兰连接，在敷设室外给水管网时保证室外环网埋设在地下处，向建筑物内部供水。室外给水管道上的阀门，宜设置阀门井或阀门套管室内管道室内管道PP-R给水塑料管采用热熔连接的形式，钢管焊接。室内管道立管采用明装的形式装设在管道井内，支管采用暗装的形式埋在空心墙内，高区和中区横干管装设在吊顶内，支管以2%的坡度坡向泄水装置。同时在管道施工时，注意防漏、防露等问题。给水管与排水管平行、交叉时，其距离分别大于和；交叉处给水管在上。室内冷热水管上下平行敷设时，冷水管应在热水管下方；垂直平行敷设时，冷水管应在热水管右侧。管道穿越墙壁时，需预留孔洞，孔洞尺寸采用d+50mmd+10mm,管道穿过楼板时应预埋金属套管。管道外壁之间的最小间距，管径DN32时，不小于；管径32mm时，不小于。为不破坏管道的整体性，防止泄露，可不设伸缩器，采用两端固定自然补偿器或几字型弯曲。2热水工程设计2.1 热水工程设计方案比拟设计方案由于只有7-16层宾馆供给热水，而宾馆局部给水采用了屋顶水箱供水，为保证冷水和热水压力保持根本一致，其热水方案同冷水，以下只进行水箱供水的方案比拟。设计方案比拟又由于本建筑是宾馆，所以采用全循环24小时供水。以下是两种供水方式的定性比拟。方案一：集中加热优点：水加热器集中，管理方便；加热设备效率较高，热水本钱较低；各热水使用场所不必设置加热装置，占用总建筑面积较少；可以使用地下室或辅助建筑；噪音影响小，使用热水方便舒适。缺点：设备系统复杂，建设投资大，改造扩建困难，大修复杂。方案二：分散加热优点：不需要耐高压的水加热器和热水管道；回水管道短,热损失小，运行费用经济。缺点：水加热器分散设置，维护管理不便；水加热器、循环水泵设置在楼层内，防噪音要求高，热媒管道长。设计方案比拟结论根据以上优缺点比拟，再结合本建筑的特点，由于是宾馆，热水的供给要求具有一定的可靠性，管理维修方便，采用集中加热供水。2.2 热水系统的设计2.3 2.1室内热水制备、贮存系统建筑给水排水设计标准(GB50015-2003)规定：加热设备应根据使用特点、耗热量、热源、维护管理及卫生等因素选择，并符合以下要求：1)热效率高，换热效果好，节能、节省设备用房；2)生活热水侧阻力损失小，有利于整个系统冷热水压力的平衡；3)平安可靠、构造简单、操作维护方便。建筑给水排水设计标准(GB50015-2003)规定：选用水加热设备应遵循以下原那么：1)当采用自备热源时宜采用直接供给热水的燃气、燃油等燃料的热水机组,亦可采用间接供给热水的自带换热器的热水加热机组或外配容积式、半容积式水加热器的热水机组；2)热水机组除满足条的3个要求之外，还应具备燃料燃烧完全、消烟除尘、机组水套同大气、自动控制水温、火焰传感、自动报警等功能；3)当采用蒸汽、高温水为热媒时，应结合用水的均匀性、给水水质硬度、热媒的供给能力、系统对冷热水压力平衡稳定的要求及设备所带温控平安装置的灵敏度、可靠性等综合技术经济比拟后选择间接水加热设备。建筑给水排水设计标准(GB50015-2003)规定：热水供给系统的水加热设备不宜少于2台，一台检修时，其余各台的总供热能力不得小于设计小时耗热量的50%。本设计中采用半即热式燃气加热机组加热，采用热水箱贮存热水2.2.2室内热水配水及回水系统建筑给水排水设计标准(GB50015-2003)第条规定：当给水管道的水压变化较大且用水点要求水压稳定时，宜采用开式热水供给系统或采取稳压措施。建筑给水排水设计标准(GB50015-2003)第条规定，集中热水供给系统应设置热水回水管道，其设置应符合以下要求：1)热水供给系统应保证干管和立管中的热水循环；2)要求随时取得不低于规定温度的热水的建筑物，应保证支管中的热水循环，或有保证支管中热水温度的措施。建筑给水排水设计标准(GB50015-2003)第条规定：循环管道应采用同程布置的方式，并设循环泵，采取机械循环。本设计中为了保证热水和给水的压力平衡，高层建筑热水系统的管道系统应与给水管道系统的布置一致。结合本建筑的特点，只考虑客房供热水，全循环24小时供水，循环管道应采用单立管回水系统，同程布置的方式，并采用机械循环，在加热机房层内设循环泵，保证热水系统立管循环。热水系统流程如下：生活水箱热水机组T热水管网T配水点T回水管网T循环泵一加热机组由高位水箱直接供水，回水横干管敷设于6F吊顶内，同样利用各层配水点排气。冷水通过设于-2层水加热间的中央热水器采用机械全循环系统加热后，经热水管网输送到各用水点，保证任何时刻均到达设计水温出水温度60,最不利点温度大于550Oo1.3 热水系统的组成1.4 贮存、增压设备及管材贮存、增压设备由于采用水箱供水，所以对流量有一定的调节作用，无需在设置贮存和增压设备。管材、保温及热变形防止热水管材热水管道应选择耐腐蚀、安装连接方便可靠、符合饮用水卫生要求的管材和相应的配件。一般可采用薄壁铜管、薄壁不锈钢管、铝塑复合管、交联聚乙烯管、PP-R管。本设计水箱与加热机组连接的立管采用不锈钢管，其余采用PP-R热水管。热水管道的保温为减少散热，热水供给系统的配水干管、水加热器、贮水罐等要求采取保温措施。1）保温层构造一般由保温、保护两层构成，保温做法有湿抹法（适于室内明装管道、地沟内的管道和阀门）、填充式（保温材料填充在管子、设备或阀门外包上特制套子、外壳或铁丝网内）、包扎式（将片状、绳状或带状保温材料包扎在管子和阀门外部，再用铁丝、金属箍或特制夹子扎紧而成）。2）保温材料应选择导热系统小、耐热性高、具有一定机械强度、不腐蚀金属、价格低廉的材料，常用的保温材料；石棉、矿渣棉、玻璃纤维棉等。3）管道保温的最小厚度根据计算求得，但是管道保温并非越厚越好，保温层越厚外表积也越大，超过一定的限度反而会使管道热损失增加。本设计中为方便施工采用包扎式保温，保温材料采用玻璃棉毡。给水附件DN>50mm的管道及环网上设置闸阀，DN<5Omm的管道上设置截止阀，1.5 施工要求2. 5.1室内管道热水管道采用不锈钢管时，其连接形式采用法兰连接。热水管道立管采用明装的形式装设在管道井内，支管采用暗装的形式埋在空心墙内。同时在管道施工时，注意防漏、防露等问题。热水立管上设阀门进行调节流量和压力。热水立管与水平干管相连时，立管上应加弯管。热水管穿屋面板、楼板、墙壁时需设金属套管，套管高出地面50mm.热水横管坡度为O.OO3,以便放气和泄水。3消火栓消防工程设计2.1 消火栓消防工程设计方案比拟设计方案根据消火栓给水系统所需的压力可分为分区消火栓给水系统和不分区消火栓给水系统，不分区消火栓给水系统中水泵扬程较高，以至于底层消火栓出口处压力较大，消防立管所需承受的压力也较大，但是不分区消火栓给水系统系统较简单，运行维护较方便，不分区消火栓给水系统方案见图4.1；分区消火栓给水系统分为2个区，分别设置各自的消防给水管网，之所以进行分区是因为1）一般消防水龙带及普通型承压钢管的承压能力已经提高到IMPa;2）如果消防管网的静水压力超过IMPa,那么消火栓的出流流量可能会大于设计值5Ls,从而使得消防水量提前被用完，不能保证火灾发生时间内的消防用水量；3）当压力过大时，消防管网上的阀件开启不易，且水枪的反作用力过大，造成消防人员不易控制；4）压力过大还容易产生水锤，使得消防系统容易被破坏。5）不会存在水泵扬程的浪费，消防管道承受的压力也不会太大，分区消火栓给水系统见图4.2。髅升后案应铲不分区消火栓给水系图方案二分区消火栓给水系统1）不分区消火栓给水系统在本工程中市政管网提供的压力为45m,而建筑高度为60.60m；即市政管网的压力无法满足最不利点消火栓的供水压力需要，因此，假设采用不分区消火栓给水系统，那么需采用加压泵提升整幢建筑物IOmin的消防用水量至高位消防水箱，高位消防水箱的容积相对较大，建筑物的荷载也加大，但是系统较简单，运行维护方便；2）分区消火栓给水系统假设采用分区消火栓给水系统，低区消火栓由水泵加压后经减压阀减压后供水，高区消火栓由高位水箱供水，上下区各设置独立的水泵接合器；这种供水方式高位水箱仅需贮存高区消防用水量，容积相对较小，建筑物的荷载也较小。且系统出现超压破坏的可能性降低，但是系统较复杂，运行维护不方便。设计方案比拟结论据高层民用建筑设计防火标准规定，室内消火栓栓口处的出水压力大于0.5MPa时，应设置减压设施；静水压力大于IMPa时，应采用分区给水系统,在本次毕业设计中，建筑高度为60.06m,因此最低点消火栓静水压力小于100m,且不分区消火栓给水系统较简单，运行维护管理都方便，故比拟后选择不分区消火栓给水系统。2.2 消火栓消防系统的设计.1室外消火栓消防管道根据高层民用建筑设计防火标准GB50045-95（2005年版）及建筑设计防火标准（GB500162006）,室外消防给水管道的布置应符合以下规定：室外消防给水管网应布置成环状，当室外消防用水量小于等于15Ls时,可布置成枝状；向环状管网输水的进水管不应少于两条，当其中一条发生故障时，其余的进水管应能满足消防用水总量的供给要求；环状管道应采用阀门分成假设干独立段，每段内室外消火栓的数量不宜超过5个；室外消防给水管道的直径不应小于DN100；室外消火栓的布置应符合以下规定：室外消火栓应沿道路设置。当道路宽度大于时，宜在道路两边设置消火栓，并宜靠近十字路口；室外消火栓的间距不应大于；室外消火栓的保护半径不应大于；在市政消火栓保护半径以内，当室外消防用水量小于等于15Ls时，可不设置室外消火栓；室外消火栓的数量应按其保护半径和室外消防用水量等综合计算确定，每个室外消火栓的用水量应按1015Ls计算;与保护对象的距离在540m范围内的市政消火栓，可计入室外消火栓的数量内；室外消火栓宜采用地上式消火栓。地上式消火栓应有1个DN150或DNlOO和2个DN65的栓口。采用室外地下式消火栓时，应有DN100和DN65的栓口各1个。寒冷地区设置的室外消火栓应有防冻措施；消火栓距路边不应大于，距房屋外墙不宜小于。结合本工程实际情况，考虑在室外给水环网上设置3个室外消火栓，每个消
