开关柜改造工程施工方案.docx

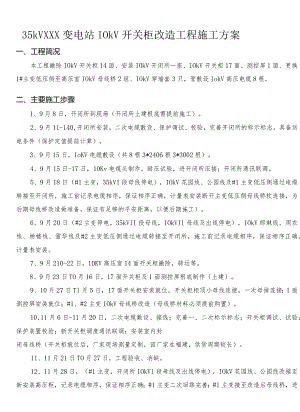

35kVXXX变电站IOkV开关柜改造工程施工方案一、工程简况本工程撤除IOkV开关柜14面、安装IOkV开闭所一座、IOkV开关柜17面、测控屏1面、更换1#主变低压侧至高压室IOkV母线桥2组、IOkV穿墙套3只，管敷设IokV高压电缆8根。二、主要施工步骤1、9月8日，开闭所到现场（开闭所土建根底需提前施工）。2、9月11-140,开闭所安装，二次电缆敷设、保护调试、校验，完善开闭所的标示标志，具备送电条件（保护定值提前计算）。3、9月15日，IoKV电缆敷设（共8根3*2406根3*3002根）。4、9月15日-17日，10Kv电缆头制作，耐压试验，进开闭所压接；开闭所通讯联调。5、9月18日（#1主变，35kVI段母线停电），IOkV花园线、公园线及#1主变低压侧通过电缆转接至开闭所，施工前记录电缆相序，保证相序正确，计量表安装断开主变低压侧母线桥软连接，为后期母线桥改造做准备，保证有足够的平安距离，以便后期施工）。6、9月20日（#2主变停电，35kVII段母线，IOkVIl母线及出线停电），IOkV郎琳线、周农线、杨楼线、雷华线及#2主变低压侧通过电缆转接至开闭所，施工前记录电缆相序，保证相序正确，计量表安装。7、9月210-22日，10KV高压室14面开关柜撤除，转运等。8、9月23日TO月16日，17面开关柜及1面测控屏根底制作（土建）。9、10月27日Tl月5日，17面开关柜安装就位，开关柜柜顶小母线连接，一次母排连接；1面测控屏安装就位；#1、#2主变IOkV母线桥改造（母线桥材料必须提前购置）。10,11月6日-11月20日，二次电缆敷设、接线；完善一、二次标示标志；开关柜调试、试验；保护装置校验；新开关柜调度通讯联调；安装室内封闭母线桥（开关柜就位后，厂家现场测量定制，因厂家在福建，供货周期较长）。11、11月21日TO月27日，工程验收、消缺。12、11月28日，（#1主变，开闭所IOkVl段母线及出线停电），IOkV花园线、公园线改接至新安装高压柜，记录电缆相序，保证相序正确；#1主变二次回路完善；#1主变接至改造后母线桥，进出线洞口封堵；完善五防闭锁装置；调控通讯联调。13,11月290,（#2主变，开闭所IOkVn段母线及出线停电），IOkV郎琳线、周农线、杨楼线、雷华线改至新安装高压柜，记录电缆相序，保证相序正确；#2主变二次回路完善；#2主变低压侧改接至母线桥；进出线洞口封堵；完善五防闭锁装置；调控通讯联调。三、日施工方案时间停电范围工作内容施工机具外配合要求9月11-14日不停电开闭所安装，二次电缆敷设、保护调试、校验，完善开闭所的标示标志，具备送电条件（保护定值提前计算）。50T吊车一辆开闭所厂家到位9月15日不停电IOKV电缆敷设（共8根3*2406根3*3002根）。电缆盘支架，吊车或叉车1辆工程一公司9月15日T7日不停电IOKV电缆头制作，耐压试验，进开闭所压接；开闭所通讯联调。试验设备1套调度自动化人员9月18日#1主变，35kVl段母线停电IOkV花园线、公园线及#1主变低压侧通过电缆转接至开闭所，施工前记录电缆相序，保证相序正工程一公司、临沐供电所调度值确，计量表安装断开主变低压侧母线桥软连接，为后期母线桥改造做准备，保证有足够的平安距离，以便后期施工）。9月20日#2主变停电，35kVll段母线，IOkVIl母线及出线停电IOkV郎琳线、周农线、杨楼线、雷华线及#2主变低压侧通过电缆转接至开闭所，施工前记录电缆相序，保证相序正确，计量表安装。工程一公司、临沐供电所调皮9月210-22日不停电IOKV高压室14面开关柜撤除，转运等。吊车1辆,叉车1辆9月230-10月16日不停电17面开关柜及1面测控屏根底制作（土建）。10月27日Tl月5日不停电17面开关柜安装就位，开关柜柜顶小母线连接，一次母排连接；1面测控屏安装就位；#1、#2主变IOkV母线桥改造（母线桥材料必须提前购置）。吊车1辆，叉车1辆开关柜厂家到位母纠准冬11月60-11月20日不停电二次电缆敷设、接线：完善一、二次标示标志；开关柜调试、试验；保护装置校验；新开关柜调度通讯联调；安装室内封闭母线桥（开关柜就位后，厂家现场测量定制，因厂家在福建，供货周期较长）。常规安装工具1批开关柜厂家到位11月21日TO月27日不停电工程验收、消缺。开关柜厂家到位11月28日#1主变,升闭所IOkVI段母线及出线停电IOkV花园线、公园线改接至新安装高压柜，记录电缆相序，保证相序正确；#1主变二次回路完善；#1主变接至改造后母线桥，进出线洞口封堵；完善五防闭锁装置；调控通讯联调。常规安装工具1批开关柜厂家、调度自动化班、计量班定隹11月29日#2主变，开闭所IOkVII段母线及出线停电IOkV郎琳线、周农线、杨楼线、雷华线改至新安装高压柜，记录电缆相序，保证相序正确；#2主变二次回路完善；#2主变低压侧改接至母线桥；进出线洞口封堵；完善五防闭锁装置；调控通讯联调。常规安装工具1批开关柜厂家、调度自动化班、计量班定他四、停电方案用电范围工作内容停电时间方式安排工期（天）工作单彳方案停电方案开工方案竣工方案送电1主变，kVI段母,IOkVI母线及出线停电1、35kVXXX站IOkY花园线、公园线、雷华线及#1主变低压侧通过电缆转接至开闭所；2、计量表计安装;3、313常周线开关传动试验，35kVI段PT、CT试验。2023-09-1808:002023-09-1809:002023-09-1817:002023-09-1818:001工程一司2主变，kVH段母,IOkVII母线及出线停电1、35kVXXX站IOkV琅琳线、周农线、杨楼线及#2主变低压侧通过电缆转接至开闭所；2、计量表计安装；3、312城周线开关传动试验，35kVII段PT、CT试验。2023-09-2008:002023-09-2009:002023-09-2017:002023-09-2018:001工程一司主变，开所IOkVI母线及出线停电1、35kVXXX站#1主变低压侧由开闭所改接至IOkV母线桥，开闭所I段母线负荷改接至新开关柜；2、计量表计安装；3、保护压定值；4、完善35kV进线备自投接线。2023-11-2808:002023-11-2809:002023-11-2817:002023-11-2818:001工程司主变，开所IOkVII母线及出1、35kVXXX站#2主变低压侧由开闭所改接至IOkV母线桥，开2023-11-2908:002023-11-2909:002023-11-2917:002023-11-2918:001工程一司线停电闭所11段母线负荷改接至新开关柜；2、表计安装；3、保护压定值；4、完善35kV进线备自投接线。五、投运方案序号设备大类设备小类变电站线路方案启动时间Z卑线路名称线路产权管辖单位12六、退运方案变电退运方案变电站电压等级设备名称设备编号退运时间退运申请单位无线路退运方案线路名称电压等级线路编号负荷改接完成时间退运时间退运原因返无七、废旧物资方案序P工程信息废旧物费管控工程工程名称工程批次运维单位撤除设备ERP设备卡片号撤除设备ERP固定资产卡片号撤除设备ERP系统编号及名称无八、核相方案序号停电范围方案停电时间方案工作时间方案核相时间工作单位工作内容损失电量开始结束开始结束九、定值方案序号变电站设备名称设备编号设备资料及参数上报情况定值下达时n12
