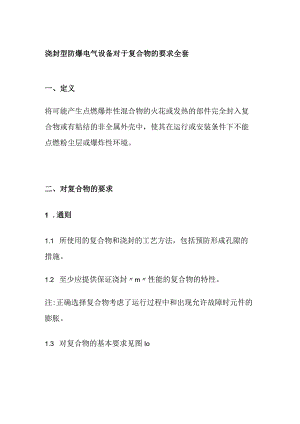

浇封型防爆电气设备对于复合物的要求全套一、定义将可能产生点燃爆炸性混合物的火花或发热的部件完全封入复合物或有粘结的非全属外壳中，使其在运行或安装条件下不能点燃粉尘层或爆炸性环境。二、对复合物的要求1 .通则1.1 所使用的复合物和浇封的工艺方法，包括预防形成孔隙的措施。1.2 至少应提供保证浇封m性能的复合物的特性。注:正确选择复合物考虑了运行过程中和出现允许故障时元件的膨胀。1.3 对复合物的基本要求见图Io2 .技术说明a复合物制造商的名称和地址；b准确完整的复合物资料，如果包括填充剂和其他添加剂，其百分比、混合物比例型号；C如果适用，复合物的任何表面处理，例如涂清漆；d如果适用，为了获得复合物与元件的正确粘结，对于元件预处理的任何要求，例如清洁、酸洗；e如果可行，在设备根据测定的最高温度下，符合GB/T1408.1的绝缘介电强度。如果不可行，3.2的要求适用;f复合物的温度范围包括最大和最小连续运行温度(COT);g对于复合物是外壳的一部分的''m型设备，符合GB/T3836.1规定的温度指数Tl值。作为Tl值的替代，相对热指数(RTl-机械)可按照ANSI/UL746B确定；h在颜色变化会影响复合物性能的情况下，用作试验样品的复合物的颜色；i如果采用规定的复合物的温度替代试验方法，也包括导热系数。3 .复合物的性能3.1 吸水性复合物应按照规定的吸水性试验进行试验。如果不进行此试验，应按照GB/T3836.1的标志要求在设备防爆合格证编号后增加后缓X，并且在防爆合格证列出的特殊使用条件中应详细说明必要的预防措施。3.2 绝缘介电强度如果不能从材料制造商获得设备正常运行时最高工作温度下，依据GB/T1408.1试验的复合物绝缘介电强度，则应按规定绝缘介电强度进行试验。三、浇封中的净空间1.111类m设备净空间总和不受限制，但每个单独的净空间的容积不应超过100Cm。净空间周围复合物的厚度应符合表1的要求。表1Ill类m型设备净空间周围复合物的最小厚度保护等复合物的最小净空间lcm3ICm3净空间<100cm3厚度从净空间到ma净空间或自由表面3mm3mm有粘结的非金属或金属外壳3mm（外壳+复合物）a3mm（外壳+复合物）a没有粘结的非金属或金属外壳3mm3mmmb净空间或自由表面Imm3mm有粘结的非金属或金属外壳1mm（外壳+复合物）3mm（外壳+复合物）a没有粘结的非金属或金属外壳Imm3mmmc净空间或自由表面ImmImm有粘结的非金Imm（外壳+Imm（外壳+复属或金属外壳复合物）合物）没有粘结的非ImmImm金属或金属外壳此表提出的材料厚度不表明符合GB/T3836.1要求的其他机械试验。注:有粘结的金属外壳，如果净空间内没有带电部件，对净空间可没有复合物厚度要求。a外壳壁厚lmm02.1类和Il类m设备净空间总和不应超过：2.1.对于ma保护等级，10cm3;22对于mb和mc保护等级，100cm3o2.3.净空间周围复合物的最小厚度应符合表2的规定。表2I类和Il类m型设备净空间周围复合物的最小厚度保护复合物净空间ICm3净空IOCm3净空等级的最小lcm3间10Cm3间10CICm3厚度从净空间到ma净空间3mm3mm不允许或自由表面有粘结3mm（外3mm（外壳+不允许的非金壳+复合复合物）a属或金物）a（压力试验属外壳按浇封标准8.2.6）没有粘3mm3mm（外壳+不允许结的非复合物）金属或（压力试验金属外按浇封标准壳8.2.6）mb净空间Imm3mm3mm或自由（压力试验表面按浇封标准8.2.6）有粘结Imm（外3mm（外壳+3mm（外壳+的非金壳+复合复合物）a复合物）a属或金物）（压力试验属外壳按浇封标准8.2.6）没有粘Imm3mm3mm（压力试结的非验按浇封标金属或准8.2.6）金属外壳mc净空间ImmImm3mm或自由表面有粘结Imm（外Imm（外壳+3mm（外壳+的非金壳+复合复合物）复合物），见属或金物）注属外壳没有粘ImmImm3mm结的非金属或金属外壳此表提出的材料厚度不表明符合GB/T3836.1要求的其他机械试验。注:有粘结的金属外壳，如果净空间内没有带电部件，对净空间可没有复合物厚度要求。a外壳壁厚lmm°
