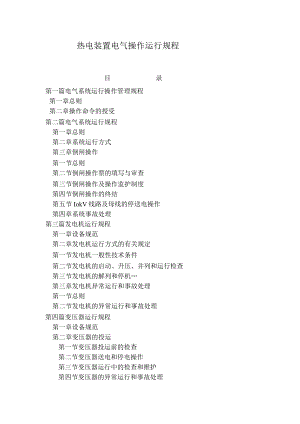

热电装置电气操作运行规程目录第一篇电气系统运行操作管理规程第一章总则第二章操作命令的授受第二篇电气系统运行规程第一章总则第二章系统运行方式第三章倒闸操作第一节总则第二节倒闸操作票的填写与审查第三节倒闸操作及操作监护制度第四节倒闸操作的终结第五节IokV线路及母线的停送电操作第四章系统事故处理第三篇发电机运行规程第一章设备规范第二章发电机运行方式的有关规定第一节发电机一般性技术条件第二节发电机的启动、升压、并列和运行检查第三节发电机的解列和停机第三章发电机异常运行和事故处理第一节总则第二节发电机的异常运行和事故处理第四篇变压器运行规程第一章设备规范第二章变压器的投运第一节变压器投运前的检查第二节变压器送电和停电操作第三节变压器运行中的检查和维护第四节变压器的异常运行和事故处理第五篇配电装置运行规程第一章设备规范第二章配电装置运行第一节总则第二节配电装置送电前的检查及操作规定第三章配电装置的运行和操作第一节配电装置的操作和运行检查项目第二节配电设备的事故处理第六篇厂用电动机运行规程第一章厂用辅机配套电机技术规范第二章电动机的运行方式第三章电动机的操作、监视和运行第一节电动机的启动第二节电动机运行中的检查第三节电动机的联锁回路第四章电动机的异常运行及事故处理第七篇继电保护及自动装置运行规程第一章总则第二章继电保护及自动装置运行规程第三章继电保护及自动装置异常及事故处理第四章电气主辅设备继电保护及自动装置的配置及功能第八篇直流系统运行规程第一章总则第二章直流电源系统技术规范第三章直流电源系统的运行第一篇电气运行操作管理规程第一章总则第一条：为保证电气设备正常操作，安全运行和人身安全，特制定本规程。第二条：凡本车间所辖发、配电气设备的工作状态或安全措施，均在本规程适用范围内。从事上述工作的电气人员，均应遵守本规程。非电气专业人员在其所辖设备上工作，按该专业有关规定办理。第三条：在贯彻本规程的同时，还要遵守“电业安全工作规程”有关规定。第四条：本规程规定与上级颁发的规程相抵触时，按上级规定执行。第二章操作命令的授受第五条：电气设备的倒闸操作，必须有适当的命令，发令人对命令的必要性和正确性负责，在发布操作命令的同时，要交待安全措施。除紧急情况下，操作命令应提前下达，让操作人和监护人有充分的时间做好操作准备。第六条：凡属上级调度管辖设备的调度命令均由值班调度员发布，受令人是当班值长；值长不在时，由电气主值代理；但受令后应立即向值长报告，最后再全面校对一遍。第七条：凡执行上级调度命令和值长所辖的电气设备的操作命令由值长发布，受令人是电气主值；主值不在时，由指定的值班员代第八条：全厂事故报警命令由值长发布。第九条：所有上级调度部门和值长发布的操作命令均由电气主值（主值不在时，由指定的值班员代理）向操作监护人和操作人发布。第十条：在事故或紧急情况下，若直接受令人不在，可以越级发布命令。但最多只能越一级，命令执行后，受令人应尽快向上一级领导人报告。第十一条：操作命令必须使用调度操作术语和技安部规定的设备编号。第十二条：受令人应彻底领会操作命令的目的、内容以及安全措施的完善性。对不明确的部分应及时询问，对认为有错误的命令应向发令人指出。若发令人重复原命令，则应立即执行。对此错误命令造成的后果，由发令人负全部责任。第十三条：对直接威胁设备和人身安全的命令，无论在何种情况下均不得执行，并应把拒绝执行命令的理由向发令人指出，并向发令人上一级领导报告。第十四条：在发生人身触电事故或设备遭受损坏时，为了解救触电人和减少设备损坏程度，可以不经许可断开有关电源，但事后必许立即报告上级。第二篇电气系统运行规程第一章总则第一条：设备调度管理权限：1、 电厂管辖：恒发I线电抗器及大容量速断开关、IOKV2#主变。2、 中调管辖：1#、2#发电机组出力及机组检修。3、 中调许可：IOkVl段101#开关；IOkVn段102#开关；10KV2#主变及其附属设备。4、 市调许可：1OkV恒发I线；6kV恒发11线；IOkV恒发I线热电侧110#开关；6kV恒发II线热电侧602#开关。5、 电厂内各级电压母线及配电馈线、发电机、厂用电均由当班值长调度。6、 当厂内发电机与电网并列运行时，在系统和发电机并、解列操作前后，应及时向有关调度部门汇报。7、 运行方式的规定：(1)1#发电机通过IOKV恒发I线，2#发电机经2#主变降压通过6KV恒发11线分别至IIOKV恒盛变的IOKV、6KV母线，最终与系统并网；(2)厂内各IokVI、II母线可以短时间并列(合环)，但不允许长时间双电源并列运行，以防环流过大，影响IlOKV恒盛变的运行。8、 调度通讯系统及远动部分(1)本厂调度等级为新沂市调、徐州地调两级调度。远动信息接入新沂市调，新沂市调转发至徐州地调。(2)本厂至徐州地调的主通道为：本厂通过PDH光纤通信电路至恒盛变，转ATM光通信电路至平墩变，利用现有ATM光通信电路至新沂市调。新沂市调通过现有光纤通信电路至徐州地调。本厂至徐州地调的备用通道为：本厂利用综合业务接入设备至恒盛变，转PDH电路至新沂市调，新沂市调通过微波通信电路至徐州地调。(3)本厂至新沂市调的主通道为：本厂通过PDH光纤通信电路至恒盛变，转ATM光通信电路至平墩变，利用现有ATM光通信电路至新沂市调。本厂至新沂市调的备用通道为：本厂利用综合业务接入设备至恒盛变，转PDH电路至新沂市调。(4)本厂向新沂市调、徐州市调发送如下远动信息遥测量：发电机P、Q、I、COSUOkV上网线路P、Q、I、COS;各主供管网蒸汽压力、流量、温度。遥信量：10kV、6KV上网线路开关位置（101#、110#;102#>602#）;开关机构异常信号；IOKV、6KV上网线路主保护动作信号；发电机主保护动作信号；全厂事故总信号。第二条：表示各种不同运行状态的术语：1、高压开关或低压开关设备在合闸状态，带有额定电压，称该设备（或线路）在运行中。2、刀闸已投入，开关在断开位置，电源正常，开关随时可以合闸，称为热备用。3、刀闸、开关均在断开位置，但随时可以投入运行，称为冷备用。4、变压器、线路电源侧开关己合闸，但变压器低压侧或线路受电端开关在“断开”位置称为充电运行。5、热备用的设备，如有自动投入回路，也称为联动备用。6、开关、刀闸已断开，具有安全措施，称该设备（或线路）在检修中。第三条：常用调度术语：1、XX线路退出运行（指拉开该线路两侧断路器，并将断路器手车拉至“试验”位置或拉开断路器两侧刀闸）。2、 义线路投入运行（指合上线路两侧刀闸及断路器）。3、 义线路停止运行（仅指拉开线路侧断路器，与电网解列）。4、XX线路投入备用（指该线路断路器手车在“工作”位置，合闸、操作保险均装上，但不合断路器）。5、XX线路退出备用（指拉开该线路两侧刀闸，或将开关手车拉至“试验”或“检修”位置）。6、×X线路挂接地线并挂标示牌X块（系指在该线路侧装设三相短路线一组，在外刀闸把手上挂“禁止合闸，有人工作”标示牌）。7、拆除X义线路接地线和标示牌X块（系指拆除该线路侧装设接地线一组，取掉外刀闸把手上的标示牌义块）。第四条：一次设备加入运行或备用，必须先投入相应的保护装置，严禁设备在无保护状态下运行。第五条：系统事故处理原则：1、发生事故时，值班人员应根据监测表计的指示、中央信号、继电保护和自动装置的动作情况，综合判断，迅速处理。2、 故障情况下，首先应采取保护厂用电的措施。3、 并网线路开关跳闸，本站的发电机组与己系统解列，可单独供厂用电负荷；此时机组在调频调压工况下运行，要求精心调整，以保证供电质量。第二章系统运行方式第六条：系统运行方式：正常运行方式：母线分段独立运行：1#发电机经发101#开关到IOkVl段母线，经恒发I线110#开关上网；2#发电机经发102#开关到IOkVn段母线，经2#主变降压至6KV恒发11线602#开关上网;厂用IOKVnn段由IOkVl段母线经113#开关供电；厂用IoKVIV段经144#开关由IOkVV段母线供电；厂用IOKVV段经125#开关由IOkV11段母线供电。114#、134#开关处于“冷备用状态”。开关同期点为：1#发电机开关101#、2#发电机开关102#;IOkV恒发I线110#开关、6kV恒发11线602#开关。40#厂用变压器正常应处在“热备用”位置；40#厂用变压器的IOkV侧接在IokVl段，作为厂用400VI、II>III段备用；41#厂用变压器的IOkV侧接在IOkVlIl段，为厂用400Vl段供电；42#厂用变压器的IokV侧接在1OkVlV段,为厂用400Vn段供中43#厂用变压器的IOkV侧接在IokVV段，为厂用400Vnn段供电；1#循环变压器的IOkV侧接在IokVm段，为循环水400Vl段供电；2#循环变压器的IOkV侧接在IOkVIV段，为循环水400Vn段供电；1#除尘变压器的IOkV侧接在IOkVIn段，为除尘400VI段供电；2#除尘变压器的IOkV侧接在IOkVIV段，为除尘400Vn段供电；办公楼变压器的IOkV侧接在IOkVl段，为办公楼及深井泵供电；精甲变压器及公用变压器的IOkV侧接在IokVl段，为精甲及公用供电。特殊运行方式：IOkV母线系统：1.11#发电机停运，恒发I线110#开关运行，IOkVl段由恒发I线供电；2#发电机停运，2#主变IokV侧6021#刀闸、6kV侧602#开关运行，IokVn段由6KV恒发H线供电；1.2 恒发I线110#开关停运，1#发电机带IOkVl段母线运行，自带厂用电；恒发11线602#开关停运，2#发电机带IOkVn段运行运行，自带厂用电；1.3恒发I线恒盛变侧121#开关停运，1#发电机带IOkVl段母线运行，自带厂用电；拉开110#开关，同期并网点在110#开关。恒发11线恒盛变侧603#开关停运，2#发电机带IOkVn段母线运行，自带厂用电；拉开602#开关，同期并网点在602#开关。1.4 恒发I线恒盛变侧101#开关停运，1#发电机带IOkVl段母线运行，自带厂用电，且带恒盛变IOKV母线运行；并网时拉开110#开关，I#发电机带IOkVl段母线运行，自带厂用电，同期并网点在110#开关。恒发II线恒盛变侧601#开关停运，2#发电机带IokVll段母线运行，自带厂用电，且带恒盛变6KV母线运行；并网时拉开602#开关，2#发电机带IOkVn段母线运行，自带厂用电，同期并网点在602#开关。注：恒盛变侧801#开关故障跳闸，发电机保护DGT-8O1C过负荷或PDS-742电流三段动作出口，无论动作哪个开关，应首先保证厂用电；并注意同期点的选择。严禁非同期并列！1.5 对应于IOkV母线的发电机和线路开关同时停运，该段母线经备用开关由其他母线供电；1.6 考虑运行的经济性，对IlOKV恒盛变进行合环操作，由车间统一安排操作。2) 400V低压母线系统的运行方式：2.141#、42#、43#厂用变压器各带400Vl、II、IH段母线运行,40#备用变压器正常情况下一直处于带电状态；400VI、II、IH段采用400V0段明备的运行方式。当41#、42#厂变因故失电，400VL11段分别通过双电源切换开关检无压自动投切至J4OOV()段，即由40#备变供电；故障处理完毕，41#、42#厂变恢复正常后，400VI>II通过双电源切换开关的优先操作切到41#、42#厂变供电的运行方式。400VIII段则通过备自投装置PDS731进行检无压、无流对431#、403#开关进行切换，切换时间能满足该段的设备不失电，保证400VIn段的供电正常。40OV11I段的电压，电流及开关状态可以反映在后台上。注意：双电源切换开关的切换时间约为3S,这样，400VI.II会出现短时断电，造成相应段上的运行设备失电而无法正常工作。同时，各段的电压，电流及开关状态不能反映在后台上，应在联系值长的情况下，立即进行处理。2.2400V循环水两段互为暗备用；400V除尘两段互为暗备用。400V循环水系统采用循环400VI、II段通过母联开关430#单母分段的暗备运行方式。正常情况下分别由循环40OVl段1#循环变供电(高压侧在IOkV厂用W段，开关号133#);循环400Vn段1#循环变供电（高压侧在IokV厂用IV段，开关号143#）。当1#或2#循环变退出运行状态，则循环40OVl、II段通过母联开关430#相互供电，这种备用方式切换时间短，避免了任意一段失电，保证400V循环水系统的正常供电。400V除尘系统采用除尘400VI、II段通过母联开关420#单母分段的暗备运行方式。正常情况下分别由除尘40OVl段1#除尘变供电（高压侧在IOkV厂用m段，开关号132#）;除尘400Vn段1#除尘变供电（高压侧在IOkV厂用IV段，开关号142#）。当1#或2#除尘变退出运行状态，则除尘40OVl、II段通过母联开关420#相互供电,这种备用方式切换时间短，避免了任意一段失电，保证400V除尘系统的正常供电。第七条：40OV辅机电源专用盘的运行方式：1、热控、输煤系统等生产的40OV电源专用盘均由40OV分别由厂用400VI段、400VIn段供电，两路进线抽屉（414、434）,采用双电源切换开关的切换时间约为3S,能满足该段的供电要求。2、车间内的检修电源盘电源取自各对应厂用段，全部为单路供电。公楼、精甲醇及公用由400V各段分别供给，全部为单路供电。第八条：有关同期的规定：1、发电机并网必须经过同期检定；2、IOkV母线并列运行必须经过同期检定。3、厂用电IOkV母线可由系统电源或经备用开关由其他厂用母线充电。但应考虑合环对恒盛变侧IIOKV主变的影响，此类操作注意联系主管领导后方可进行。4、发电机与系统的正常同期并列和解列点为发电机开关，异常或事故时的同期并列和解列点可改为联络线开关110#开关、602#开关。第九条：备用电源运行方式的规定：1、 IOkV联络开关回路在134#、144#、113#、114#、125#开关没有同期点，采用手动合闸方式操作。2、 400V备用变压器运行方式规定:2.141#、42#、43#厂用变压器同时跳闸，40#备用变将同时对400V1. IUIII段母线送电，此时应注意备用变不允许过载运行；2. 2备用变压器只允许自动合闸一次，如合闸失败，需要查明原因后再确定处理方案；3. 3如果备用变压器IOkV侧母线失电，则该备用变拒绝动作。第三章倒闸操作第一节总则第十条：倒闸操作命令由值长发布；值长布置任务一般应通过主值，主值布置任务后一般也应汇报值长。第十一条：在发布正式命令之前，发布命令人应向操作人和监护人布置任务；布置任务不能代替操作命令，在布置任务和正式操作前，应有充分的时间以完成操作的准备工作。第十二条：操作人和监护人对操作票的正确性负有同等责任。第十三条：倒闸操作时必须按照“安规”中的规定使用有关工具。第二节倒闸操作票的填写与审查第十四条：下列各项操作应填写倒闸操作票：1、发电机的开停机。2、输电线路的停送电。3、主变压器及厂用变压器的停送电。4、IOkV、6kV、400V母线的停送电。5、直流电源系统、蓄电池组运行方式的改变。6、其它比较复杂的倒闸操作。第十五条：400V动力的单项操作及其它操作步骤较少的操作可采用单项操作票。第十六条：处理事故时，可以不填写倒闸操作票，但事故处理结束后应迅速向主值、值长及有关领导汇报并作好记录。第十七条：倒闸操作票由操作人填写，并经监护人和命令发布人审查签字后方能生效。第十八条：倒闸操作命令发布人职责：1、对命令的正确性和必要性负完全责任。2、指定操作人员和监护人员，并掌握他们对执行该项任务的胜任程度。3、交待任务要清楚、明确、并指出注意的事项。4、负责解答接受任务人提出的问题。5、提出事故预想并对执行人进行必要的考问。第十九条：操作人填写倒闸操作票的职责：1、对命令的目的、内容应了解清楚，对不明确处应立刻向命令发布人询问清楚。2、按照命令指定的任务，核对当时的运行方式和模拟图，研究操作步骤。3、按照操作顺序正确填写操作票，注明设备双重编号。对一些较复杂的倒闸操作票，应绘制操作前后的设备状态图。4、倒闸操作票每项只许填写一个操作（检查）步骤。5、倒闸操作票的内容一般应包括：开关、刀闸、切换开关、熔断器的拉合；保护装置或自动装置的投入与退出；验电；短路接地线的装拆以及重要的检查项目。第二十条：下列内容不得涂改：1、设备名称和编号。2、有关的参数和时间。3、操作动词。第二十一条：操作监护人的职责1、明确操作任务的目的和内容。2、认真审查操作票的正确性，操作顺序不能颠倒，无漏项。3、审查无误后，在倒闸操作票上签字，并交命令发布人、班长、值长审批。4、协助操作人员准备好必要的工具。5、严格按照操作票逐项监督操作人操作，及时纠正和制止操作人的不正确操作。第二十二条：命令发布人（值长）的职责审批倒闸操作票的内容和顺序是否符合命令的要求。对漏项、写错、涂改不清的倒闸操作票应责成操作人重新填写。3、在合格的倒闸操作票上签字批准。第三节倒闸操作及操作监护制度第二十三条：除了发生人身事故和直接危及设备安全等紧急情况外，任何倒闸操作均应由两人进行，操作人和监护人由命令发布人指定。第二十四条：所有准备工作就绪并得到命令发布人的正式命令后，方可进行工作。第二十五条：操作时，应记录操作开始时间和主要开关的拉合时间。第二十六条：倒闸操作的顺序：1、停电拉闸操作必须按照开关、负荷侧刀闸、母线侧刀闸顺序依次操作，送电合闸的顺序与此相反，严防带负荷拉刀闸。2、同一连接的电气设备回路的倒闸操作顺序为：送电时，从电源侧（或高压侧）向负荷侧（或低压侧）操作；停电时，则从负荷侧向电源侧操作。3、装设接地线必须先装接地端，后接导体端；接地点必须用螺栓压接，且必须接触良好；拆除接地线的顺序与此相反，每组接地线均应有编号并作好记录。第二十七条：在每项操作前，应认清设备位置，由监护人朗声唱票，操作人员复诵一遍，经监护人许可后进行操作。第二十八条：唱票时每次只准讲出一个操作步骤。第二十九条：操作后的项目应立刻划上“”号，不得在未执行操作前就打上“”号，或连续操作几个项目再一起打“”号。第三十条：操作必须按倒闸操作票顺序进行操作，不得中途随意更改。若在操作过程中发现有人身事故时，可不经上级许可，立刻拉开有关电源进行抢救；操作的同时要注意自身安全，事后应立刻报告上级领导。第三十一条：在操作过程中，发现倒闸操作票有错误或问题，或设备有异常现象时，应暂停操作，并立刻向命令发布人汇报听候处理。第三十二条：若个别操作项目由操作人单独操作有困难时，监护人可酌情协助，但不得连续帮助操作。第三十三条：在执行操作时，监护人不得与操作人讲解或商议操作以外的事情，或发布其它操作命令。第三十四条：一份倒闸操作票的所有操作项目应由监护人和操作人负责到底，中途不得更换人员。第四节倒闸操作的终结第三十五条：操作完毕后，对操作过的项目应作一次检查，确认无误后，监护人应向命令人汇报操作完毕，在操作票上盖“已执行”字样。第三十六条：对已写好而因其它原因不能执行的操作票以及写错的操作票均应盖上“作废”字样。第三十七条：专业技术负责人应每月对倒闸操作票进行一次审查，发现有错误或不妥当的地方应加以指正。第三十八条：已执行的操作票不得丢失，应保存三个月后方可销毁。第五节IokV线路及母线的停送电操作第三十九条：1OkV线路及母线的操作原则：1、母线投入运行，应先投入避雷器和电压互感器。2、母线退出运行，应在开关全部断开（包括110#联络开关、6021#隔离刀闸、602#联络开关等），电压表指零并确认无电后，才能退出电压互感器、避雷器。3、无论何种原因使恒盛变侧开关动作与系统解列，均应首先拉开厂内跳闸线路对应的出线开关110#和602#;系统恢复后，按照调度命令，通过厂内恒发出线开关110#和602#与系统重新同期并列。4、在IokV母线上进行操作时，必须考虑保证400V厂用电系统的正常运行。5、除去规定的同期并列点外，严禁在其它开关上进行非同期并列操作。6>IOkV母线的运行方式的改变应及时与有关调度部门汇报。第四十条：IOkV配电馈线退出运行典型操作顺序：1、接值长令（或已批准的操作票）。2、拉开XX馈线开关。3、取下XX馈线操作保险。4、拉开义义馈线开关小车至“试验”（或“检修”）位置。5、取下XX馈线开关合闸保险。6、按工作票要求布置安全措施。第四十一条：IOkV配电馈线恢复运行典型操作顺序：1、接值长令（或操作票）。2、拆除全部安全检修措施。3、 ××馈线保护压板投入。4、将义X馈线开关小车推至“试验”位置。5、装上XX馈线开关合闸保险。6、将XX馈线开关小车推至“工作”位置。7、装上XX馈线操作保险。8、合上XX馈线开关。第四章系统事故处理第四十二条：厂内IOkV母线短路故障：现象：1、系统冲击，相应保护装置动作，声光信号报警。2、接于该母线的发电机、线路开关跳闸，开关指示灯（绿）闪光。3、该母线IOkV母线电压等表计指示降到零位。4、故障处可能有弧光、浓烟等现象出现。5、接于该母线的厂用变压器跳闸，备用变压器自投（如备用变接在故障母线上则备自投装置拒动）。处理：1、检查接于该母线的40OV厂用变压器，如果相应40OV母线失电，应先设法恢复400V母线。2、将已跳闸的开关把手动恢复至“分闸后”位置。3、若备用变没有自投或自投失败，应查明原因并设法投入。4、故障点排除后，经系统或母联开关对该母线送电，正常后才能进行发电机的并网操作。第四十三条：IOkv或6kV线路故障，出线开关跳闸：现象：1）系统冲击，盘内有关表计摆动，励磁系统保护显示报警信号。2）相关线路保护装置动作，与系统解列，发出声光报警信号。3）线路开关保护装置动作跳闸导致发电机甩负荷。处理：1）与调度联系，判别故障性质。2）将跳闸的开关操作把手复位至“分闸后”位置。3）汇报值长，发电机组降负荷，接带厂用电。4）调整厂内系统运行方式，保证厂用电运行，做好并网准备。5）查明已动作的保护装置类型作，做好记录后。6）故障消除后，在调度指挥下逐步恢复线路送电。7）如有发电机跳闸，在系统恢复送电后可逐步进行发电机并网操作。第四十四条：1OkV系统单相接地：现象：1、保护装置发出单相接地预告声，光报警信号。2、接地相电压表指示降低，正常相电压升高。处理：1、检查厂内相应系统有无接地现象，如有应设法消除。2、与有关调度联系，询问厂外系统运行状况。3、IOkV系统在单相接地状态下最长允许运行时间不得超过2小时；若超过2小时未恢复正常，应采取停运系统措施。4、检查接地系统保护装置是否有故障。第四十五条：400V厂用母线失电压：现象：1、失电母线电压、电流表计指示降到零位。2、所有接于该母线的用电负荷失去电源。3、相应保护装置发出报警信号，自动装置可能动作。4、相关厂用变压器高（低）压开关跳闸，相关保护装置动作，发出声光报警信号。5、如故障点发生在母线，可能出现弧光、冒烟等现象。处理：1、厂用母线失去电压时，可先检查工作厂变保护动作及厂用室外部情况，如备变未自动投入，可在工作变压器高、低压侧开关均断开的情况下，采用备变压器强送一次。2、如果备变强送仍不成功，应对停电母线进行全面检查。3、400V低压母线检修或故障后的强送电操作应严格防止在低压侧进行同期并列操作。4、考虑双电源切换开关及0#备用变的切除。第三篇发电机运行规程第一章设备规范1、 发电机设备规范：名称单位1#发电机2#发电机型号QFW-18-2QFW-18-2容量MVA22.522.5有功KW1818力率0.80.8静子电流A12371237静子电压KV10.510.5转速R.P.M30003000静子温度8080转子温度9090进风温度4040周波HZ5050接线方式YY进风方式密闭空冷密闭空冷转子励磁电流A340340转子励磁电压V175175转子型式隐极套箍式隐极套箍式制造厂南京汽轮发电集团南京汽轮发电集团2、发电机励磁机及励磁系统技术参数：1.1、 1#、2#发电机副励磁机技术参数:型号TFY2.85-3000C额定功率2.85KVA额定频率400Hz额定电压190V额定电流15A功率因数0.9额定转速3000rmin相数1励磁方衣永磁PM绝缘等级F防护等级IP54出厂2005.3产品标准JB/T9578-1999B2006.10期制造南京汽轮机（集团）有限责任公司交流无刷励磁机规范型TFLW105-3000号额定105KW额定150HZ功频率率额定额定输234V.DC输出449A.DC出电流电压励磁449VDC励磁6.19A.DC电电流压功率因数3额定转速3000rmin绝缘等级F接线方式Y防护等级IP54重量1277kg产品标准出品编号出品S期年月产地南京汽轮机（集团）有限责任公司1.2、 1#、2#机励磁装置技术参数:设备名称2#发电机励磁柜3#发电机励磁柜单位数据单位数据型号DVR-2000ADVR-2000B额定输入电压V-1X190V-1X190额定输入电压A15A-15最大输出电压V一150V一150最大输出电流A-15A-15操作电压V220V220PT输入电压V3X100V3X100CT输入电流A3X5A3X5生产厂家南京汽轮发电集团南京汽轮发电集团第二章发电机运行方式的有关规定第一节发电机一般性技术条件第一条：电气运行人员应当熟悉发电机及其附属设备的结构性能和技术参数，掌握发电机的监视仪表、继电保护、自动装置、监视信号及机电联系信号的作用和使用方法。第二条：发电机靠励磁机侧的轴瓦（4#瓦座）应与机壳绝缘。油管全部装好后，其绝缘电阻用100oV摇表测量不得小于1MC,发电机靠近汽轮机侧的轴上应装接地电刷，供转子接地保护用，同时可将转轴上产生的静电电压接地。第五条：发电机的正常运行方式：发电机按制造厂铭牌规定数据运行的方式，称为额定运行方式；发电机可在这种方式下长期连续运行。第六条：发电机转子和定子铁芯的最大允许监视温度：即发电机在额定冷却进风温度及额定功率因数下带额定负荷连续运行时所发生的温度。主要部件温度测量方法冷却空气温度40电阻温升限度(K)定子线圈电阻温度计法80转子线圈电阻法90定子铁芯电阻温度计法80第七条：发电机的额定冷却空气温度为40,在此温度下可连续运行：1、当发电机的额定冷却空气温度高于40C时，发电机的电流应控制在下表范围内；发电机进口风温度最高不允许超过55。额定进风温度进风温度每升高1C,定子电流较额定值降低40-501.5%45-502.0%50-553.0%2、当进风温度低于额定值40时，每降低1允许定子电流升高额定值的0.5%;此时，转子电流也允许有相应的增加，但是定子和转子电流的增加必须使其线圈温度在第6条的范围内，其最低进风温度以空气冷却器不凝结水为标准，约为20。第八条：发电机出风温度不予规定，但应监视进出口温差不超过30C;若温差显著增大，则表明发电机冷却系统已不正常，或发电机内部的损失有所增加，应分析原因并采取措施。第九条：电压变动时的运行范围规定：发电机运行电压的变动范围在额定电压的±5%以内，即lL0259.975kV,功率因数为0.8时，其额定容量不变。当发电机的电压下降到低于额定值的95%时，即9.975KV时，定子电流长时期允许的数值不得超过额定电流的105机即1#、2#发电机为1237A*1.O5°发电机连续运行的最高电压为110%Ue,最低电压为90%Ue,若电压低时，应适当增加无功负荷，但以转子电流不超过额定值为限。第十条：正常运行的发电机的功率因数不应超过0.95;如有该发电机设有自动调整励磁装置，必要时可在0.951范围内短时运行。第十一条：发电机的额定出力下运行，允许负序分量与额定电流之比不超过10%;三相电流的不平衡度不允许超过5机第二节发电机的启动、升压、并列和运行检查A、发电机启动前的准备第十二条：值长必须在开机前两个小时通知电气主值（事故情况除外）。第十三条：发电机启动前应做好下列准备工作：1、检查与该机有关的一切工作票均应全部结束；安全措施必须全部拆除；现场应打扫清洁；各有关设备必须完整好用；常设遮栏全部恢复。2、发电机备用时间超过一星期，应测量发电机定子及励磁回路的绝缘电阻，绝缘电阻值应作好记录，定子回路的绝缘(包括电缆)可采用250OV摇表测量，测量值应满足下列条件：(1)对绝缘电阻值不作规定，但要求换算至同一温度时不得小于上次测量的1/31/5,否则应查明原因。(2)绝缘电阻吸收比R60/R1521.3,否则说明发电机绝缘受潮。(3)励磁回路绝缘电阻可用50OV摇表测量，不应低于0.5MQ;如采取措施后一时不能恢复，应由总工程师决定该机能否运行。(4)大修后的发电机可根据现场条件，采用100OV摇表测量发电机励磁机侧的轴承对地绝缘，其绝缘电阻不应低于1MQo3、对发电机按规定应进行下列检查：(1)检修后的发电机本体及辅助设备应无杂物，装配紧固完好；窥视孔玻璃完整；灭火管道安装牢固；空冷系统正常、温度计齐全；所有电缆、导线连接完整；发电机滑环、整流子清洁，电刷安装正确齐全，连线紧固；与发电机相关的励磁系统设备清洁卫生、连线紧固完整；发电机大轴接地电刷完整、接触良好。(2)出线小室及IokV配电室内所有一、二次设备：电压互感器、电流互感器安装牢固，接线可靠；断路器位置显示正确，储能、合闸电源正常；所有高低压刀闸位置均应正确，操作可靠；所有二次设备均应正常；所有操作、合闸、PT回路保险、电源小开关、试验插头位置均应正确。(3)主控室内发电机二次回路设备：继电保护装置电源应正常投入；保护压板按照整定方案正确投入；指示仪表齐全、准确，控制回路保险正常投入；各调节电阻和电位器均应在规定位置；试验调速电机和预告信号光字牌正常；试验机电联系信号应准确无误。(4)闪光装置等公用系统、直流系统应正常；中央信号正常投入；厂用电设备和系统运行方式正常；必需的交直流照明系统完好；通讯系统完好。(5)记录发电机出线关口电度表及其他相关电度表的表底数。第十五条：大修后的发电机开机前还应进行下列试验：(1)发电机开关和灭磁开关的联锁正常。(2)通知汽机司机试验危急跳机按钮联跳发电机开关及灭磁开关，开关应正确动作和复归，各种信号反应正确。第十六条：检验正常后，向值长汇报，可以进行发电机并列前的操作：1、装上发电机电压互感器一、二次保险，将与发电机有关的PT、避雷器小车推至“运行”位置。2、合上励磁系统相关刀闸。3、将1#、2#发电机出线开关小车推至“试验”位置，装上合闸保险，再推至“工作”位置，查各开关小车插头接触良好。4、装上发电机控制屏各回路保险。5、装上励磁系统各保险。6、检查发电机继电保护装置、指示表计、各二次设备均应正常。B、发电机的启动、升压及并列第十七条：发电机冲转后，即应认为发电机及其全部设备均已带电。第十八条：当发电机转速升到100O1500rpm后，电气值班员应进行下列检查：1、检查发电机、励磁机等转动部分是否有异音。2、检查轴承油温、轴承振动等是否正常。3、检查各碳刷应无振动、卡死及接触不良等情况。4、检查发电机各部温度正常。5、检查空冷器及管道无渗漏水现象，表面无凝结水珠。6、检查发电机端盖与外壳的结合处应无漏风。第十九条：待接到汽机“注意”、“可并列”命令后，可进行升压操作：1#、2#发电机:(1)接汽机“注意”、“可并列”命令。(2)找到对应的DVR-2000A.B柜，合上2QS,将就地/主控开关切到就地；方式选择开关；通道选择开关切到A或B;自动/手动切到手动；合上IQS、IKK、2KK开关。1QS:调节器工作电源开关，机组达到额定转速永磁机输出电压为220V时，合上该开关，永磁机向调节器提供工作电源；2QS:调节器工辅助作电源开关，机组未运行时合上该开关，220VDC直流母线向调节器提供工作电源，用于调节器静态时的参数调整或其它试验。机组运行时，合上该开关，220VDC直流为调节器备用工作电源；IKK:励磁电源输入开关，机组达到额定转速、调节器参数设定完成,机组具备投励时，合上该开关。2KK:投励开关也是灭磁开关，IKK合上后，调节器无异常，机组需投励时合上该开关。(4)调节增磁/减磁开关，当电压升至3kV、6kV、10.5kV时检查相间电压。(5)保持发电机电压为10.5kV,检查发电机的空载励磁电压(44.5v)和电流(L5A)应稳定。(6)检查无异常情况，即可进行下一步的并网操作。第二十条：发电机的并列操作(在中央信号屏上集中操作)：1、投入待并发电机的同期开关“TK”。2、将同期闭锁开关ttSTK"旋至“闭锁”位置。3、将同期切换开关"ISTK-旋至“粗调”位置。4、调整待并发电机周波、电压与系统一致(可略高于系统)。5、将待并
