电磁兼容性型式试验细则.docx

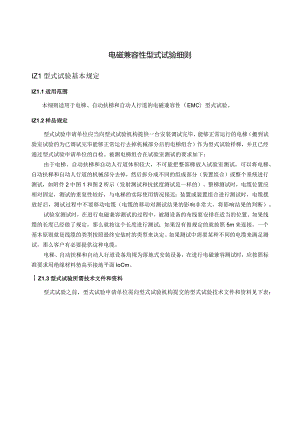

电磁兼容性型式试验细则IZ1型式试验基本规定IZ1.1适用范围本细则适用于电梯、自动扶梯和自动人行道的电磁兼容性（EMC）型式试验。IZ1.2样品规定型式试验申请单位应当向型式试验机构提供一台安装调试完毕、能够正常运行的电梯（搬到试验室试验的为已调试完毕能够正常运行去掉机械部分后的电梯组合）作为型式试验样梯，并且已经通过型式试验申请单位的自检。被测电梯组合在试验室测试的要求如下：由于电梯、自动扶梯和自动人行道体积较大，不可能把整部梯放入试验室测试，可以将电梯、自动扶梯和自动人行道的机械部分去掉，然后拆分成不同的组成部分（装置组合）或整个系统进行测试，如附件2中图1和图2所示（发射测试和抗扰度测试是一样的）。整梯测试时，电缆位置应相对固定，测试的重复性较好，与电梯的实际使用情况接近；装置或装置组合进行测试时，电缆摆放好后，测试过程中不要移动电缆（电缆的移动对测试结果的影响非常大，将影响结果的判断）。试验室测试时，在进行电磁兼容测试的过程中，被测设备的布线要安排在适当的位置。如果线缆的长度已经做了规定，那么就按这个长度进行测试；如果没有做规定的就按照5m来连接。一个基本原则就是线缆的类型按照最终安装时的类型来决定。如果测试中需要某种不同的电缆来满足测试，那么客户有必要提供这种电缆。电梯、自动扶梯和自动人行道设备均视为落地式安装设备，在进行电磁兼容测试时，应按照标准要求用绝缘材料垫高至接地平面IoCm。Z1.3型式试验所需技术文件和资料型式试验之前，型式试验申请单位需向型式试验机构提交的型式试验技术文件和资料见下表：序号项目内容要求1申请、制造单位信息申请单位（证书和报告持有者）名称、地址、联系人和联系方式制造单位名称、地址、联系人和联系方式2产品概述产品的类别、型号产品的额定载重量、额定速度、系统输入电流值等信息（SN品拖动调速方式、控制方式和控制装置类型（4）产品系列描述（具体有哪些型号、型号间的具体差异是什么）产品的使用说明和功能说明3EMC相关技术文件电磁兼容敏感元器件列表，即IZL4.2试验产品配置表（控制系统名称、型号，系统包含的电梯型号规格及其对应的曳引电动机、曳引机制动器、控制主板、主CPU、变频器（驱动印板、变频组件）、门机控制装置、滤波器、电抗器（包括直流和交流）、控制变压器、主接触器、召唤箱、操纵箱以及其它EMC的控制措施的配置情况表）电缆规格表电气原理图、电气敷线图、电路印刷电路板布线图（4）电梯运行描述和抗扰度试验时电梯正常与否的判断基准对于直接启动或星-三角启动系统，应提供该系统适用的主电源的最大阻抗值。4特别说明资料特殊环境使用要求的说明资料及申请方认为其它需要说明或提供的资料5其它必要资料型式试验机构与型式试验申请方协商后，要求补充的其它必要资料IZ1.4覆盖说明和产品配置表IZ1.4.1覆盖说明整梯测试的结果不能覆盖相应组成的各装置组合分别测试后得到的结果，同样，不同的装置组合分别测试后得到的结果也不能代表相应的装置组合组成的整梯的测试结果。当若干电梯的电气连接图、控制电路电路图和布线图、以及IZ1.4.2电梯电磁兼容敏感元器件列表所列敏感元器件完全相同的情况时，可视为一个系列的电梯，同一系列的电梯，按最大、中间和最小适用参数（额定功率）试验后即可覆盖介于最大和最小适用参数之间的其它规格的产品。不同系列的电梯应分别进行型式试验,无覆盖产品。IZ1.4.2产品配置表电磁兼容性试验产品配置表驱动主机制动器型号制造商电机型号制造商拖动及控制系统控制柜型号制造商滤波器型号制造商调速谓型号制造商控制器型号制造商电抗器(AC)制造商电抗器(DC)制造商门机系统门机型号制造商电机型号制造商控制器型号制造商电梯信号系统操纵箱型号制造商召唤箱型号制造商自动扶梯和自动人行道传感元件感应器型号制造商IZ2技术文件审查IZ2.1电气原理图审查电气原理图，检查样梯的电气控制与电气原理图是否一致。IZ2.2电气敷线图审查电气敷线图，检查样梯的连线、部件位置与敷线图是否一致。IZ2.3电缆规格表审查电缆规格表，检查样梯的电缆规格与规格表是否一致。IZ2.4电路印刷电路板布线图审查电路的印刷电路板布线图，检查样梯的印刷电路板布线与图中的布线是否一致，此布线图包括含电子元件的安全电路(如果有)的印刷电路板布线图。IZ2.5电磁兼容性试验产品配置表审查电磁兼容性试验产品配置表，检查样梯的电磁兼容敏感元器件与列表中的型号规格是否一致。IZ2.6特殊环境设计资料审查审查特殊工作环境适用情况及措施说明。IZ2.7其它必要资料审查审查型式试验机构与型式试验申请单位协商要求补充的其它必要资料。IZ3型式试验内容要求与方法IZ3.1空间辐射发射检测IZ3.1.1试验内容与要求空间辐射发射的限值见下表：频率范围/MHz在测试现场10m距离a测量的限值dB（Vm）30F<23040准峰值230F<100047准峰值a这些限值是基于GB17799.4-2001的规定值，如果在小于Iom距离处测量，则应按照GB4824-2004进行，测量距离不应小于3m。IZ3.1.2试验方法IZ3.2.12试验方法参照GB4824-2004工业、科学和医疗（ISM）射频设备电磁骚扰特性限值和测量方法1）主要测试设备：3m法半电波暗室（IOm法电波暗室最好），接收天线，EMl接收机等；2）试验时，被测设备放在离转盘0.1m高绝缘支座上，被测设备的边缘离天线的中心点的距离为3m（10m）,天线高度在1-4m的范围内变动，试验时转动转盘，利用接收机找出空间辐射发射的最大点。接收天线水平和垂直极化两个方向均要测试，且两个方向须同时满足限值要求。3）被测设备按照正常工作方式进行测试，若电流过大超过试验室负荷，可选择空载或低载进行试验。IZ3.2连续传导干扰电压IZ3.2.1试验内容与要求不同负载电流的交流主电源端口（传导）发射限值压见下表：频率范围/MHz限值dB(PV)在额定输出电流下测量a<25A25-100A>100Ac0.15F<0.579准峰值66平均值100准峰值90平均值130准峰值120平均值0.5F<5.073准峰值60平均值86准峰值76平均值125准峰值115平均值5.0F<3073准峰值60平均值90至70b准峰值80至60b平均值115准峰值105平均值装置的设计电流。随频率的对数而减小。这里假定来自特定变压器的专用电源。输出端口（传导）发射限值压见下表:频率范围/MHz限值dB(V)在额定输出电流下测量0.15F<0.580准峰值70平均值0.5F<5.074准峰值64平均值5.0F<3074准峰值64平均值如果被测设备输出端口使用了屏蔽线，或者线长不超过2米，则输出端口传导发射无需考虑。IZ3.2.2试验方法主要测试设备：EMl接收机、人工电源网络、屏蔽室（或暗室）。1）人工电源网络与参考接地平板有良好的射频连接，如使用薄铜条或薄铜带接地。（接地平板建议最少厚度为05mm以上、面积为200OmmX200Omm金属板。）2）被测设备与屏蔽室金属内壁至少相距0.8m,被测设备放置离接地平板0.1m高绝缘支座上，人工电源网络与最接近被测设备的表面至少相距0.8m,被测设备和人工电源网络之间应该用Im长的规定型号的电缆连接。（超过规定长度的电源线，平行于电源引线来回折叠形成一个长0.30.4m之间的线束；短于规定长度的，可延长到规定长度）。3）利用EMl接收机扫描被测设备正常工作时产生干扰的峰值曲线和平均值曲线,读取相应频率点的准峰值和平均值数据，与对应限值相比较，应全部符合限值要求。4）被测设备按照正常工作方式进行测试，若电流过大超过试验室负荷，可选择空载或低载进行试验。IZ3.3脉冲噪声（喀痂声）IZ3.3.1试验内容与要求此项目测量的是被测设备通过电源线传回电网的断续干扰一一脉冲噪声（喀吻声），这些干扰主要是程控开关、继电器等的动作而产生的。IZ3.3.2试验方法试验方法参照GB4343.1家用电器、电动工具和类似器具的电磁兼容要求第1部分：发射1)主要测试设备：断续干扰分析仪，人工电源网络2)试验的频率范围测量频率范围：148.5kHz30MHz°30MHZ以上以30MHZ来表示。根据该试验的特点，选取四个频率点来代表这个频率范围进行测量，测量的频率点为：150kHz,500kHz,1.4MHz,30MHzo3)试验方法相关的喀叫声允许值取决于连续干扰允许值L和可计喀昉声率N。如果脉冲噪声出现的频率大于每分钟30个，那么参照IZ3.2.2表格内容进行测试判定，如果出现的频率介于每分钟02个到30个，那么就按照相应公式计算出的结果加上原限值L作为新的限值Lq进行测试判定，Lq的计算公式如下：1.q=(L+20lg(30N)(0.2N<30)IL(N30)根据喀吻声率N和相应频率的连续干扰允许值，计算出相应的喀昉声允许值，再测定超过喀吻声允许值的喀吻声数或开关操作数。 对于非自动停止的设备，最小观测时间是记录产生40个喀昉声或相关的40次开关操作的时间，或120分钟，两者中取较小者。 对于自动停止的设备，最小观测时间是记录产生40个喀痂声或相关的40次开关操作所需的完整程序的最短时间；试验开始后120分钟，不需产生40个喀昉声，程序结束则停止试验。前一程序结束到后一程序开始的间隔应从最小观测时间中扣除，能防止立即起动的器具再起动程序所需的最短时间应包括在最小观测时间内。被测设备按照正常工作方式进行测试，若电流过大超过试验室负荷，可选择空载或低载进行试验。4)试验布置参见图1。.图1脉冲噪声(断续干扰喀防声)测试装置简图5)注意事项：人工电源网络与参考接地平板应有良好的射频连接，如使用长宽比不超过3:1、厚度为0.5mm的薄铜条接地。接地平板用厚度为0.5mm以上、面积为2000mm×2000mm金属板。接地线应尽量用长宽比小于5:1、厚度为0.5mm的薄铜条；其他试验布置与传导连续骚扰电压类似。6）试验结果判定及分析上四分位法，被试器具在最小观测时间内记录到的超过喀防声允许值Lq的喀诋声数或开关操作数不超过可计喀防声数或可计开关操作数的四分之一，则认为被试器具合格。喀防声率不大于5和瞬时开关（每个喀昉声的持续时间小于IomS）的器具，无论喀叫声幅度的大小，都认为该器具符合要求。如出现下述情况的断续骚扰：则应采用连续骚扰限值，即直接判定试验为不合格。（1）不满足喀叫声定义的骚乱；喀明声率N230的喀昉声。IZ3.4主电源谐波电流IZ3.4.1试验内容与要求主电源谐波电流见下表：环境现象试验方法百分比限值a谐波畸变率IEC61000-3-1215/11%17/11%111/11%113/11%3120127谐波畸变率IEC61000-3-12THD%PWHD%3738本表列出的限值适用于连接到230/400V,50HZ的系统，偶次谐波（最高至12次）的相对值不应超过16n%,与奇次谐波一样，超过12次的偶次谐波计入THD和PWHD,不设单独限值。a规定的限值基于IEC61000-3-12的RSCe=250（平衡的三相设备）。IZ3.4.2试验方法1）主要测试设备：谐波分析仪，纯净电源如果被测设备电流过大，纯净电源无法满足测试要求时，建议采用商用电源和电能质量分析仪进行测量。2）试验时基波电流不低于制造商指定的系统额定电流。3）本检验项目依据标准IEC61000-3-12规定的条件进行试验。4）被测设备按照额定工作方式进行测试。IZ3.5电压波动IZ3.5.1试验内容与要求被测设备的电压波动应符合IEC61000-3-11的要求。IZ3.5.2试验方法1）主要测试设备：电压波动和闪烁测量仪电压波动和闪烁测量仪M,实际上是一台用电网载频输入进行工作的专用幅度调制分析仪，它把电源频率上调制的电压变化波形解调出来进行分析，得到电压波动的3个指标。变频控制系统被认为不是电压闪烁的原因，变频系统一般不进行电压波动检测；直接启动或星三角启动的控制系统应进行检测。主电源的阻抗应不大于委托单位提供的系统适用的主电源阻抗最大值。2）本检验项目依据标准IEC61000-3-11规定的条件进行试验。3）被测设备按照额定工作方式进行测试。IZ3.6静电放电抗扰度IZ3.6.1试验内容与要求此试验用于模拟人体带有静电操作被测试设备发生放电时对被测设备造成的影响,被测设备应符合附件2中表1至表7的要求。IZ3.6.2试验方法D主要测试设备：静电枪。2）本检验项目依据电磁兼容测试基础标准GBT17626.2规定的方法进行试验。试验应使用参考接地板，面积不小于1平方米，每边至少超出器具或耦合板0.5mo测试前应核对被测设备所在空间的温湿度情况是否符合标准GBT17626.2要求：温度（15oC-35oC）,湿度（30%-60%）,气压（86kPa-106kPa）o对于非导电外壳，放电要施加到水平或垂直耦合板上。对于接触放电不能施加的场合，使用空气放电。被测设备按照正常工作方式进行测试，若电流过大超过试验室负荷，可选择空载或低载进行试验。具体放电方法如下：a）接触式放电：对EUT外壳每一个可能触及的金属部分施加20次放电（10次正极性，10次负极性）。施加放电时静电放电发生器的放电尖头应尽可能垂直于被施加的金属面，放电回路电缆应保持距被试设备0.2m以上。在操作放电开关前要保证放电尖头已确实接触到被试设备。b）对垂直耦合板的间接放电：在耦合板垂直边的中点上放电20次（10次正极性，10次负极性）。垂直耦合板平行于EUT,且距EUT0.1mo垂直耦合放置位置应充分考虑保证被试器具的四个侧面不同地方的抗干扰能力都得到证明。c）空气放电：放电极的圆形放电头尽可能快地接触到EUT,但不应导致EUT机械损伤。每次放电后，静电放电发生器应从EUT处移开，以便发生器重新触发下一次放电。注意：在空气放电测试时，用于接触放电的放电开关要闭合。IZ3.7射频电磁场抗扰度IZ3.7.1试验内容与要求此项目用于模拟环境电磁场干扰对被测设备造成的影响，被测设备应符合附件2中表1至表7的要求。IZ3.7.2试验方法1）主要测试设备：3m法半电波暗室+地面吸波材料，信号发生器、功率放大器、发射天线、场强监视仪、视频监视、射频电磁场抗扰度控制系统。2）本检验项目依据电磁兼容测试基础标准GBT17626.3规定的方法进行试验。具体方法如下：被测设备置于OJm高的不导电的支撑物上，并使被测设备的一面与均匀域平面重合；试验前先按GB/T17626.3规定的方法进行均匀场校准，运用校准场时获得的数据产生试验场；试验时用1kHz的正弦波对信号进行80%的幅度调制，扫描频率范围:80MHZ100oMHz,扫描速率W1.5X10-3十倍频程/秒，频率步长W1%起始频率（前一个频率）；每个频点的停留时间不小于EUT操作和反应所需的时间，一般为1s；天线垂直和水平极化位置在被测设备的四个侧面逐一试验。在试验过程中应尽可能使EUT充分运行，并在所有选定的敏感运行模式下进行抗扰度试验。©被测设备按照正常工作方式进行测试，若电流过大超过试验室负荷，可选择空载或低载进行试验。IZ3.8快速瞬变脉冲群抗扰度IZ3.8.1试验内容与要求此项目用于模拟来自电源的瞬态脉冲群干扰引起的故障对被测设备造成的影响，被测设备应符合附件2中表1至表7的要求。IZ3.8.2试验方法1）主要测试设备：EFT/B试验发生器、耦合/去耦网络：电源（直流/交流）端口；容性耦合夹：I/O和通讯端口。2）本检验项目依据电磁兼容测试基础标准GBT17626.4规定的方法进行试验。具体方法如下： 被测设备应放在一张参考接地板上并用一块0.1m±0.01m厚的绝缘垫与GRP绝缘开来。参考接地板应连接到保护性接地系统。试验设备的接地线应尽可能地短，耦合装置和被试设备之间的信号线和电源线的长度应为05m±0.05m。在被试设备和所有其它导电物体（例如屏蔽室的墙体）之间应留有至少0.5m的距离，被测设备下面的地板除外。 试验时将脉冲串电压以正极性和负极性在各相应测试端口各施加2分钟。具体端口情况如下：a）耦合到交流电源的输入和输出端：被测设备经过耦合/去耦网络联接到交流电源上，耦合/去耦网络可以直接耦合EFT/B信号到被测设备上。b）耦合到信号线和控制线：使用容性耦合钳把扰动试验电压施加到I/O和通迅端口。c）耦合到直流电源的输入和输出端：被测设备经过耦合/去耦网络联接到直流电源上，耦合/去耦网络可以直接耦合EFT/B脉冲串到被测设备上。3）被测设备按照正常工作方式进行测试，若电流过大超过试验室负荷，可选择空载或低载进行试验。IZ3.9浪涌抗扰度IZ3.9.1试验内容与要求此项目用于模拟由于开关操作（例如电容器组的切换、晶闸管的通断、设备和系统对地短路和电弧故障等）或雷击（包括避雷器的动作）在电网或通信线上产生的暂态过电压或过电流引起的故障对被测设备造成的影响；被测设备应符合附件2中表1至表7的要求。IZ3.9.1试验方法1）主要测试设备：浪涌混合信号发生器、耦合/去耦网络2）本检验项目依据电磁兼容测试基础标准GBT17626.5规定的方法进行试验。具体方法如下：浪涌经电容耦合网络施加到被测设备供电电源端子上，被测设备和耦合/去耦网络之间的电源线不长于2m。对线线之间（例如Ll-N、LI-L2）施加浪涌信号时，信号源阻抗为2Q。对线地之间（例如LI-PE、N-PE）施加浪涌信号时，信号源阻抗为12Q。分别在0°、90'、180°、270°相位上对各线线之间或线地之间各施加5次正极性浪涌脉冲和5次负极性浪涌脉冲。重复频率为每分钟一次。3）被测设备按照正常工作方式进行测试，若电流过大超过试验室负荷，可选择空载或低载进行试验。IZ3.10射频场感应的传导骚扰抗扰度IZ3.10.1试验内容与要求此项目主要定性分析电磁辐射感应到有关设备上的传导骚扰信号的影响，模拟设备处于电磁场（故意的RF发射）组成的骚扰源中，被测设备应符合附件2中表1至表7的要求。IZ3.10.2试验方法1）主要测试设备：射频信号发生器、功率放大器、耦合/去耦网络、电磁钳或电流注入钳2）本检验项目依据电磁兼容测试基础标准GBT17626.6规定的方法进行试验。具体方法如下：试验前先利用射频信号发生器进行信号校准，然后对校准好的信号进行调制调幅（IkHZ±10%正弦波、80%±5%内（外）部调幅），运用调制好的干扰信号耦合到被测设备产生干扰。其中具体耦合方式如下：直接注入：100。的电阻，电缆的屏蔽层。电源线耦合去耦网络。钳注入，电流钳：感性的耦合电磁钳：容性的和感性的耦合，其特性类似于150C的耦合网络3）被测设备按照正常工作方式进行测试，若电流过大超过试验室负荷，可选择空载或低载进行试验。IZ3.11电压暂降和短时中断抗扰度IZ3.11.1试验内容与要求此项目主要定性分析由电网、电力设施的故障或负载突然出现大的变化时的电压变化对被测设备的影响，被测设备应符合附件2中表1至表7的要求。IZ3.11.2试验方法1）主要测试设备：电压跌落测试系统2）本检验项目依据电磁兼容测试基础标准GBT17626.11规定的方法进行试验。具体方法如下：当被测设备在额定电压下运行时，将其工作电源电压跌落到额定电压的70%,或根据标准GB/T24808要求跌落到额定电压的百分比，并在此电压下维持相应的时间，然后再恢复到额定电压，以观测被测设备在电压跌落过程和电压恢复正常后的运行情况。3）被测设备按照正常工作方式进行测试，若电流过大超过试验室负荷，可选择空载或低载进行试验。IZ4型式试验报告格式型式试验报告格式见附件3（注：报告封面见附件D）。附件1抗扰度试验判定一、抗扰度试验结果是根据被测设备在测试中的表现用性能标准来判定的。抗扰度试验结果判定的性能标准：性能标准A：当装置或装置组合按照设计使用时，不允许任何性能降低或功能损失到低于制造商给定的性能指标。在某些情况下，性能可允许有一定的损失。如果制造商未给定最低的性能指标或允许的性能损失，可根据产品描述、文件和使用者对装置或装置组合合理的期望来确定。性能标准B：当装置或装置组合按照设计使用时，不允许任何性能降低或功能损失到低于制造商给定的性能指标。在某些情况下，性能可允许有一定的损失。在试验过程间，允许性能降低，但是不允许改变实际运行状态和存储的数据。如果制造商未给定最低的性能指标或允许的性能损失，可根据产品描述、文件和使用者对装置或装置组合合理的期望来确定。性能标准C：（空）。性能标准D：装置或装置组合和有关安全部件应按设计的连续运行。除非因故障进入安全模式，不允许任何性能降低或功能损失。试验人员应利用客观量化的手段来记录被测设备在试验中的表现，再根据此表现运用性能标准来判定试验的结果。（例如：用相应工具测量被测设备受到干扰信号干扰时，目测被测设备工作程序、状态的改变；以此为依据判断被测设备的表现符合性能标准的哪一条。）二、抗扰度试验总要求参见附件2表1至表7等七个表格的要求。抗扰度试验测试时，普通电路和安全电路如果可以分开，那么两种电路的试验须要按标准GB/T24808的相关规定分别做；如果普通电路和安全电路是不可分开的，那么试验将按照标准GB/T24808所规定的安全电路测试等级来进行。表1-表7中所述的端口示意图参照图2和图3o表1抗扰度外壳端口环境现象试验方法单位试验值性能标准所有电路a安全电路b所有电路a安全电路b静电放电eGB/T17626.2-2006kV（充电电压）4（接触放电）8（空气放电）6（接触放电）15（空气放电）BD射频电磁场CGB/T17626.3-2006MHzVm（有效值，未调制）%AM（IkHz）80166108080166IOd80AD射频电磁场CGB/T17626.3-2006MHzVm（有效值，未调制）%AM（IkHz）166-10001080166100030d80AD射频电磁场CGB/T17626.3-2006MHzVm（有效值，未调制）%M（IkHz）1710178410801710-178430d80AD射频电磁场cGB/T17626.3-2006MHzVm(有效值,未调制)%M(IkHz)1880196038018801960IOd80AD包含一般功能和/或安全电路的端口的试验值。包含安全电路的端口的试验值。对于试验强度、防护距离与移动电话的辐射功率之间的关系，见GB/T17626.3-2006（4）场强可通过现场的距离来限制，如：对于移动电话为20OnInU因此，如果未使用任何射频屏蔽阻隔，则物理阻隔应维持在安全电路与潜在的干扰源之间200mm的距离。如果安全电路不在接地的金属盒中，为避免现场损坏应在盒与电路之间保持至少为8InIn的距离，或采用其他类型的绝缘。表2-抗扰度-信号和控制线端口环境现象试验方法单位试验值性能标准所有电路a安全电路b所有电路a安全电路b电快速瞬变脉冲群GB/T17626.4-2008kV(峰值)Tr/Th(ns)重复频率(kHz)0.55/5052.05/505BD浪涌线对地线对线GB/T17626.5-2008Tr/Th(s)kV(峰值)kV(峰值)不适用1.2/50+/-2.O+/-1.0不适用D射频场感应的传导骚扰GB/T17626.6-2008MHzV（有效值，未调制）%M（IkHz）0.1580380cd0.15-801080dAD注：Tr是脉冲的上升时间，Th是脉冲的持续时间，在相关试验方法的标准中定义了脉冲的波形。包含一般功能和/或安全电路的端口的试验值。包含安全电路的端口的试验值。仅适用于含有长度可能超过3m的电缆接口的端口（电缆的长度依据制造商在功能规格书中的描述）。（4）试验强度也可被定义为相同的电流注入150Q负载。表3-抗扰度-穿过系统边界的监视和远程报警系统端口（不适用于连接到专用的非充电电源的输入端口）环境现象试验方法单位试验值性能标准所有电路a安全电路b所有电路a安全电路b电快速瞬变脉冲群GB/T17626.4-2008kV(峰值)Tr/Th(ns)重复频率(kHz)+/-1.05/505c包括在表2B参照表2浪涌线对地线对线GB/T17626.5-2008TrTh(s)kV(峰值)kV(峰值)1.2/50+/-1.0+-0.5包括在表2B参照表2射频场感应的传导骚扰GB/T17626.6-2008MHzV（有效值，未调制）%AM（IkHz）0.158038(Fd不适用A不适用注：Tr是脉冲的上升时间，Th是脉冲的持续时间，在相关试验方法的标准中定义了脉冲的波形。包含一般功能和/或安全电路的端口的试验值。包含安全电路的端口的试验值。仅适用于含有长度可能超过3m的电缆接口的端口（电缆的长度依据制造商在功能规格书中的描述）。（4）试验强度也可被定义为相同的电流注入150。负载表4-抗扰度-额定电流WlOOA的直流电源输入和输出端口（不适用于连接到专用的非充电电源的输入端口）环境现象试验方法单位试验值性能标准所有电路a安全电路b所有电路a安全电路b电快速瞬变脉冲群GB/T17626.4-2008kV(峰值)Tr/Th(ns)重复频率(kHz)0.55/505d4.05/502.5BD浪涌线对地线对线GB/T17626.5-2008Tr/Th(s)kV(峰值)kV(峰值)1.2/50+/-0.5+/-0.5d1.2/50+/-2.5+/-1.0BD射频场感应的传导骚扰GB/T17626.6-2008MHzv（有效值，未调制）%AM（IkHz）0.1580380c0.15801080cAD注：Tr是脉冲的上升时间，Th是脉冲的持续时间，在相关试验方法的标准中定义了脉冲的波形。包含一般功能和/或安全电路的端口的试验值。包含安全电路的端口的试验值。试验强度也可被定义为相同的电流注入150。负载。（4）仅适用于穿过系统边界的输入端口。表5-抗扰度-额定电流100A的直流电源输入和输出端口（不适用于连接到专用的非充电电源的输入端口）环境现象试验方法单位试验值性能标准所有电路a安全电路b所有电路a安全电路b电快速瞬变脉冲群GB/T17626.4-2008kV(峰值)Tr/Th(ns)重复频率(kHz)1.05/505d不适用B不适用浪涌线对地线对线GB/T17626.5-2008Tr/Th(s)kV(峰值)kV(峰值)1.2/50+/-1.0+/-0.5d不适用B不适用射频场感应的传导骚扰GB/T17626.6-2008MHzV（有效值,未调制）%M（IkHz）0.1580380c不适用A不适用注：Tr是脉冲的上升时间，Th是脉冲的持续时间，在相关试验方法的标准中定义了脉冲的波形。包含一般功能和/或安全电路的端口的试验值。包含安全电路的端口的试验值。（3）试验强度也可被定义为相同的电流注入150。负载.（4）仅适用于穿过系统边界的输入端口。表6-抗扰度-每相额定电流100A的交流电源输入和输出端口（不适用于连接到专用的非充电电源的输入端口）环境现象试验方法单位试验值性能标准所有电路a安全电路b所有电路a安全电路b电快速瞬变脉冲群GB/T17626.4-2008kV(峰值)Tr/Th(ns)重复频率(kHz)1.05/5054.05/502.5BD电压暂降GB/T17626.11-2008%降低ms301030和60eAD10100步幅IOms100-1000步幅100ms电压中断GB/T17626.ll-2008c%降低ms不适用>95e5000不适用D浪涌线对地线对线GB/T17626.5-2008Tr/Th(s)kV(峰值)kV(峰值)1.2/50+/-2.0+/-LOf1.2/50+/-2.0+/-1.0BD射频场感应的传导骚扰GB/T17626.6-2008MHzV（有效值，未调制）%AM（IkHz）0.1580380d0.15801080dAD注：Tr是脉冲的上升时间，Th是脉冲的持续时间，在相关试验方法的标准中定义了脉冲的波形。包含一般功能和/或安全电路的端口的试验值。包含安全电路的端口的试验值。也见GB12668.3-2003的5.2.2。（4）试验强度也可被定义为相同的电流注入150。负载。如果电压降到低于设计功能的限值，安全电路应进入安全状态。仅适用于输入端口。表7-抗扰度-每相额定电流100A的交流电源输入和输出端口环境现象试验方法单位试验值性能标准所有电路a安全电路b所有电路a安全电路b电快速瞬变脉冲群GB/T17626.4-2008kV(峰值)Tr/Th(ns)重复频率(kHz)+/-2.05/505不适用B不适用浪涌c线对地线对线GB/T17626.5-2008Tr/Th(s)kV(峰值)kV(峰值)1.2/50+/-2.0+/-1.0不适用B不适用射频场感应的传导骚扰GB/T17626.6-2008MHzV（有效值,未调制）%AM（IkHz）0.15-80380d不适用A不适用注：Tr是脉冲的上升时间，Th是脉冲的持续时间，在相关试验方法的标准中定义了脉冲的波形。仅包含一般功能的端口的试验值。包含安全电路的端口的试验值。仅适用于交流输入端口。（4）试验强度也可被定义为相同的电流注入150。负载。3图2自动扶梯和自动人行道系统EMC模型示例5主要控制装置/控制柜；6驱动主机；7交流和/或直流电源端口 ；8主开关；9输出电源端口 ；10信号和控制端口口一一装置组合；1控制屏；2机器设备区间（见4至10）注：机器设备区间也可是外部的房间。3系统边界；4机器设备区间；8图3直梯系统EMC模型示例一一装置组合；1机器设备区间；2主要控制装置/控制柜;3驱动主机；4门控装置；5轿厢7 层站；8 系统边界；9交流和/或直流电源端口;10主开关；11输出电源端口；12信号和控制端口6安装在层站的装置（如：按钮、指示器）产品名称产品型号样机（出厂）编号生产日期申请单位名称地址制造单位名称地址安装地点试验地点样机状态试验日期试验类别型式试验试验条件试验项目全部适用项目试验依据电磁兼容型式试验细则试验结论试验：日期：机构核准证号：（检验机构检验专用章）年月日审核：日期：批准：日期：电磁兼容性型式试验样梯主要技术参数及配置表型号名称型号/冬称适用环境室内额定速度m/s额定载重量kg乘客人数人整机指标额定功率kW额定频率Hz额定电压V额定电流A曳引机制动器型号制造商电机型号制造商额定功率kW额定转速r/min额定电压V额定电流A额定频率Hz绝缘等级拖动及控制系统控制柜布置区域控制柜型号制造商滤波器型号制造商滤波器参数调速器型号制造商控制器型号制造商控制装置调速方式控制方式通讯方式电抗器(AC)制造商电抗器(DC)制造商门机系统门机型号制造商电机型号制造商额定功率额定频率额定电压额定电流控制器型号制造商直梯信号系统操纵箱型号制造商召唤箱型号制造商扶梯感应器型号制造商注：1、如果需要列出敏感电器元件有多款不同型号，请逐个在上表中列出，例如：滤波器A,型号，制造商，参数；滤波器B,型号，制造商，参数等等2、如果上表中所列的项目，实测样品没有该项元器件，请填写“第一部分：技术文件审查序号项目编号审查项目审查结果结论1IZ2.1电气原理图2IZ2.2电气敷线图
