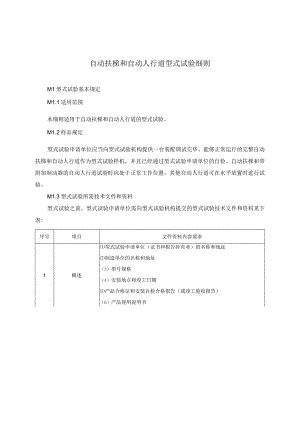

自动扶梯和自动人行道型式试验细则M1型式试验基本规定M1.1适用范围本细则适用于自动扶梯和自动人行道的型式试验。M1.2样品规定型式试验申请单位应当向型式试验机构提供一台装配调试完毕、能够正常运行的完整自动扶梯和自动人行道作为型式试验样机，并且已经通过型式试验申请单位的自检。自动扶梯和带附加制动器的自动人行道试验时应处于正常工作位置，其他自动人行道可在水平放置时进行试验。M1.3型式试验所需技术文件和资料型式试验之前，型式试验申请单位需向型式试验机构提交的型式试验技术文件和资料见下表:序号项目文件资料内容要求1概述型式试验申请单位（证书和报告持有者）的名称和地址制造单位的名称和地址（3）型号规格（4）安装地点和竣工日期产品合格证和安装自检合格报告（或竣工验收报告）（6）产品使用说明书2基本参数工作类型（普通型、公共交通型等）、倾斜角、提升高度、梯级踏板或胶带名义宽度、主机布置型式（独立机房、上置机房、下置机房、中置机房等）、梯路传动方式（链条传动、齿轮齿条传动等）、启动方式（手动钥匙启动、自动启动、自动再启动等）、工作环境（室内型、室外型等）、使用区段长度（指沿自动人行道梯路方向，从桁架首端至末端之间的折线距离）、特殊功能（如是否可用于输送购物车和行李车的自动扶梯自动人行道等）等序号项目文件资料内容要求3技术图纸总体布置图电气原理图、端子连接图及符号说明桁架各主要断面机械图4设计与计算直接驱动梯级、踏板或胶带的传动部件（如梯级或踏板链、牵引齿条等）要具有足够的抗断裂强度的证明；工作制动器和梯级、踏板或胶带驱动装置之间的所有驱动元件，包括减速齿轮、联轴器、驱动链条等，安全系数不小于5的静力计算证明；桁架静应力和挠度计算证明；（4）若采用含有电子元件和（或）可编程电子系统的安全电路，则应提供安全电路分析报告、安全电路型式试验报告和合格证复印件以及安全电路传感元件的试验报告复印件（如果有）；,载自动人行道制动距离计算证明及调整数据；自动人行道胶带及接头强度计算证明及试验报告。5与建筑物的接口土建布置图；自动扶梯和自动人行道与建筑物有关的所有接口要求，详见GB16899-2011自动扶梯和自动人行道的制造与安装安全规范（以下简称GB16899）A.2和A.3。6证明文件驱动主机、控制屏、滚轮（主轮、辅轮）、梯级、踏板、驱动链、梯级或踏板链、扶手带型式试验证书和报告复印件；驱动主机、控制屏、梯级、踏板、胶带、驱动链、梯级或踏板链、扶手带、扶手玻璃、接触器、接触器式继电器、电线电缆、各安全开关的出厂合格证复印件或其他合格证明文件；（如果有）围裙板表面滑动性能、梯级和踏板踏面及梳齿支撑板和楼层板表面防滑性能的试验报告；（如果有）电磁兼容性的试验报告；（5）主机供电回路、制动器回路和安全回路所用接触器、继电接触器、继电器的型式合格证明文件，安全触点的额定绝缘电压和外壳防护等级的证明文件。7产品说明书与使用、维护、检验、定期检查和救援操作有关的说明书，特别是：a）工作制动器、附加制动器的检查和调整说明；b）驱动系统的检查和调整说明；c）扶手带的检查和调整说明；d）梯路传动系统的检查和调整说明；e）各电气安全装置的检查和调整说明。序号项目文件资料内容要求7产品说明书(续前页)自动扶梯和自动人行道的运输、装配和安装、交付、使用(设置、示范或演示、操作、清洁、故障诊断和维护)，如果有必要，还应包括停用、拆除和废弃处理等内容；若用于输送购物车和行李车的自动扶梯和自动人行道，应说明对于购物车和行李车的要求。8特别说明资料对于室外型自动扶梯和自动人行道，应提供证明采取了特殊措施的资料。9其它必要资料(1)制造单位和客户之间特殊约定；申请单位认为其它需要说明或提供的资料；型式试验机构与型式试验申请单位协商同意，要求补充的其它必要资料。M1.4覆盖说明和产品配置表M1.4.1覆盖说明见附件B影响型式试验结果的电梯配置与参数变更表。M1.4.2产品配置表驱动主机布置方式梯路传动方式工作环境工作类型踏面类型注：1.工作环境由室内型向室外型改变时应进行型式试验，对于局部部位采用室外型设计的自动扶梯和自动人行道，应在产品配置表中明确室外型设计的部位。2.工作类型由普通型向公共交通型改变时应进行型式试验。3.踏面类型仅针对自动人行道。M2型式试验内容要求与方法M2.1技术文件审查M2.1.1技术图纸(1)总体布置图；(2)电气原理图、端子连接图及符号说明；(3)桁架各主要断面机械图。M2.1.2设计与计算直接驱动梯级、踏板或胶带的传动部件（如梯级或踏板链、牵引齿条等）要具有足够的抗断裂强度的证明；工作制动器和梯级、踏板或胶带驱动装置之间的所有驱动元件，包括减速齿轮、联轴器、驱动链条等，安全系数不小于5的静力计算证明；桁架静应力和挠度计算证明；若采用含有电子元件和（或）可编程电子系统的安全电路，则应提供安全电路分析报告、安全电路型式试验报告和合格证复印件以及安全电路传感元件的试验报告复印件（如果有）；有载自动人行道制动距离计算证明及调整数据；自动人行道胶带及接头强度计算证明及试验报告。M2.1.3与建筑物的接口土建布置图；自动扶梯和自动人行道与建筑物有关的所有接口要求，详见GB16899A.2和A.3oM2.1.4证明文件驱动主机、控制屏、滚轮（主轮、辅轮）、梯级、踏板、驱动链、梯级或踏板链、扶手带型式试验证书和报告复印件；驱动主机、控制屏、梯级、踏板、胶带、驱动链、梯级或踏板链、扶手带、扶手玻璃、接触器、接触器式继电器、电线电缆、各安全开关的出厂合格证复印件或其他合格证明文件；（如果有）围裙板表面滑动性能、梯级和踏板踏面及梳齿支撑板和楼层板表面防滑性能的试验报告；（4）（如果有）电磁兼容性的试验报告；主机供电回路、制动器回路和安全回路所用接触器、继电接触器、继电器的型式合格证明文件，安全触点的额定绝缘电压和外壳防护等级的证明文件。M2.1.5说明书与使用、维护、检验、定期检查和救援操作有关的说明书，特别是:工作制动器、附加制动器的检查和调整说明；驱动系统的检查和调整说明；扶手带的检查和调整说明；梯路传动系统的检查和调整说明；各电气安全装置的检查和调整说明。自动扶梯和自动人行道的运输、装配和安装、交付、使用（设置、示范或演示、操作、清洁、故障诊断和维护），如果有必要，还应包括停用、拆除和废弃处理等内容;若用于输送购物车和行李车的自动扶梯和自动人行道，应说明对于购物车和行李车的要求。M2.1.6特别说明资料对于室外型自动扶梯和自动人行道，应提供证明采取了特殊措施的资料。M2.1.7其它必要资料制造单位和客户之间特殊约定；申请单位认为其它需要说明或提供的资料；型式试验机构与型式试验申请单位协商同意，要求补充的其它必要资料。M2.2电气设备与安装检查和试验M2.2.1通用要求M2.2.1.1检查和试验内容与要求M2.2.1.1.1直接接触的防护直接接触的防护应符合GB5226.1-2008中6.2的规定。M2.2.1.1.2绝缘电阻检测导体之间以及导体与地之间的绝缘电阻应符合GB5226.1-2008中18.3的规定。M2.2.1.1.3控制电路和安全回路的电压限制对于控制电路和安全回路，导体之间或导体对地之间的直流电压值或交流电压的有效值不应大于250V。M2.2.1.1.4中性导体和接地导体应符合GB5226.1-2008中第8章的规定。M2.2.1.1.5连接端子如果连接端子偶然短路可能导致自动扶梯或自动人行道产生危险状态，则应完全地予以分离。M2.2.1.1.6静电防护应采取适当措施来释放静电(例如：静电刷)。M2.2.1.2检查和试验方法M2.2.1.2.1直接接触的防护目测，必要时检查设计图纸和现场测试。M2.2.1.2.2绝缘电阻检测(1)分别测量动力电路、电气安全装置电路、控制电路、照明电路导体之间和导体对地的绝缘电阻。测量前应断开主开关，当电路中含有电子装置时，测量时应先将相线和零线连接起来，并拆下主电源处零线和接地端子之间的连接。(2)使用DC500V兆欧表测量，测得的绝缘电阻不得小于1M。M2.2.1.2.3控制电路和安全回路的电压限制检查电气原理图，万用表测试。M2.2.1.2.4中性导体和接地导体检查电气原理图和实物，应满足GB5226.1-2008第8章关于保护联接和功能联接的要求。M2.2.1.2.5连接端子检查电气原理图和实物M2.2.1.2.6静电防护检查静电保护的措施。M2.2.2接触器、接触器式继电器、安全电路元件M2.2.2.1检查和试验内容与要求M2.2.2.1.1接触器和接触器式继电器(1)为使驱动主机停止运转，主接触器应属于GB14048.4中规定的下列类别：AC-3,用于交流电动机；DC-3,用于直流机组。(2)接触器式继电器应属于GB14048.5中规定的下列类别：AC-15,用于交流控制电路；DC-13,用于直流控制电路。(3)对于主接触器和接触器式继电器，在为满足GB168995.12.1.1.2要求所采取的措施中，可假设：如果动断触点（常闭触点）中一个闭合，则全部动合触点断开；如果动合触点（常开触点）中一个闭合，则全部动断触点断开。M2.2.2.1.2安全电路元件（1）当符合本款a）2）规定的器件作为安全电路的继电器时，则a）3）的假设也应适用。2）如果使用的继电器动断和动合触点，不论衔铁处于任何位置均不能同时闭合，那么衔铁不完全吸合的可能性可不予考虑。3）连接在电气安全装置之后的装置应符合GB168995.12.1.2.2.3关于爬电距离和电气间隙的规定（不考虑分断距离）。本要求不适用于接触器和接触器式继电器。M2.2.2.2检查和试验方法M2.2.2.2.1接触器和接触器式继电器检查接触器和接触器式继电器的产品标牌、出厂合格证或试验报告，检查实物，必要时可拆解试验。M2.2.2.2.2安全电路元件检查安全电路元件产品标牌、出厂合格证或试验报告，检查实物，必要时可拆解试验。M2.2.3电动机的保护M2.2.3.1检查和试验内容与要求M2.2.3.1.1短路保护直接与电源连接的电动机应进行短路保护。M2.2.3.1.2过载保护（1）直接与电源连接的电动机应采用手动复位的自动断路器进行过载保护（满足本款3）要求的除外），该断路器应切断电动机的所有供电；（2）当过载检测取决于电动机绕组温升时，则保护装置可在绕组充分冷却后自动地闭合，但只是在GB168995.12.2.1规定的条件下才可能再启动自动扶梯或自动人行道；（3）如果电动机具有多个不同电路供电的绕组，则上述1）和2）要求也适用于每一绕组；(4)当自动扶梯或自动人行道的驱动电动机是由电动机驱动的直流发电机供电时，发电机的驱动电动机应设置过载保护。M2.2.3.2检查和试验方法M2.2.3.2.1短路保护检查短路保护的型式试验，人为短接，检查短路保护是否起作用。M2.2.3.2.2过载保护(1)检查自动断路器设定容量是否合适，人为动作断路器，检查过载保护是否有效。(2)在样梯运行时，人为动作过载检测装置，检查保护装置是否起作用。动作完成后,检查样梯的再启动条件。(3)对照电路图，检查电动机各绕组过载保护设置情况，按上述1)和2)条试验方式试验各个绕组。(4)对照电路图，检查驱动电动机过载保护设置情况。M2.2.4主开关M2.2.4.1检查和试验内容与要求M2.2.4.1.1设置在驱动主机附近、转向站中或控制装置旁，应设置一个能切断电动机、制动器释放装置和控制电路电源的主开关。该开关不应切断电源插座或检查和维修所必需的照明电路的电源。当辅助设备(例如：加热装置、扶手照明和梳齿板照明)分别单独供电时，应能单独地切断。各相应开关应位于主开关近旁并应有明显的标志。主开关应有切断自动扶梯或自动人行道在正常使用情况下最大电流的能力并应符合GB5226.1-2008第5章的规定。M2.2.4.1.2型式定义的主开关应能采用挂锁或其他等效方式锁住或使其处于“隔离”位置，以确保不会出现误操作。主开关的控制机构应在打开门或活板门后能迅速且方便地操纵。M2.2.4.1.3识别如果几台自动扶梯或自动人行道的各主开关设置在一个机房内，则各台自动扶梯或自动人行道主开关应易于识别。M2.2.4.2检查和试验方法M2.2.4.2.1设置(1)根据设计文件和实物，判断主开关的容量和类别是否适当；(2)断开主开关，检查照明、插座、通风及报警装置是否被切断。M2.2.4.2.2型式目测M2.2.4.2.3识别目测M2.2.5电气配线M2.2.5.1检查和试验内容与要求M2.2.5.1.1电气配线通用要求(1)电线和电缆应根据国家标准选用，其质量应至少等效于GBfT5013.4、GB/T5023.3、GB/T5023.4>GB/T5023.5的规定；质量等效于GB/T5023.32008第2章60227IEC01(BV),第3章60227IEC02(RV),第4章60227IEC05(BV)和第5章60227IEC06(RV)规定的导线，只允许置于导管、线槽或具有等效保护作用的类似装置中。当与GB/T5023.3规定有差异时，导线的名义截面积不应小于0.75mm2;(3)质量不低于GB/T5023.42008第2章规定的护套电缆，允许明敷设于墙或置于导管、线槽或类似装置中；(4)质量等效于GB/T5013.42008第3章60245IEC53(YZ)和GB/T5023.52008第6章60227IEC53(RVV)规定的普通软电缆，只允许置于导管、线槽或具有等效防护作用的类似装置中或桁架中不易受到意外破坏的位置。对于符合GB/T5013.42008第5章规定的重型护套软电缆，允许在本款3)规定条件下固定安装，也可用于连接移动设备及易受振动的场合；(5)控制柜中或控制屏上的控制或配电装置的配线，不必符合本款2)、3)、4)的规定，但是对于以下或，应符合GB7251.1-2005中7.8的规定：电气设备中不同器件间的配线；这些器件与连接端子间的配线。M2.2.5.1.2导线截面积为了保证足够机械强度，安全回路导线的名义截面积不应小于0.75mm2oM2.2.5.1.3安装方法应随电气设备提供必要的、易于理解的说明。如果自动扶梯或自动人行道的主开关或其他开关断开后，一些连接端子仍然带电，则它们应与不带电端子明显地隔开，并且当带电端电压大于50V时，应标注适当标记。上述情况也应符合GB5226.1-2008中5.3.5和16.2的规定。为保证机械防护的连续性，电缆防护套应引入开关和设备的壳体内，或在电缆端部应有适当的保护套管。M2.2.5.1.4连接器件设置在安全相关电路中的、不用工具即可拔出的连接器件和插装式装置应设计成在重新插入时，绝不会插错。M2.2.5.2检查和试验方法M2.2.5.2.1电气配线通用要求检查电线和电缆的合格证，和现场实物对照。M2.2.5.2.2导线截面积用尺测量M2.2.5.2.3安装方法检查说明和标识M2.2.5.2.4连接器件目测和手动试验M2.3电气故障的防护与控制检查和试验M2.3.1电气故障的防护通则M2.3.1.1检查和试验内容与要求M2.3.1.1.1电气故障在GB168995.12.1.1.2中列出的自动扶梯和自动人行道电气设备中的任何一种故障，如果在GB168995.12.1.1.3或附录B条件下不能排除，则本身不应成为自动扶梯和自动人行道危险状态的原因。可能出现的故障：(1)无电压；(2)电压降低；(3)导线(体)中断；(4)电路的接地故障；(5)电气元件(例如：电阻器、电容器、晶体管、灯等)的短路或断路，参数值或功能改变；(6)接触器或继电器的可动衔铁不吸合或不完全吸合；(7)接触器或继电器的可动衔铁不断开；(8)触点不断开；(9)触点不闭合；(10)错相。b)安全开关触点对于安全开关，可不必考虑其触点不断开问题。c)电气安全装置接地故障如果含有电气安全装置的电路发生接地故障，应使驱动主机立即停机。M2.3.1.2检查和试验方法M2.3.1.2.1电气故障检查电气原理图，分析电路设计中采取的措施是否合理有效。该条款的检查也可和其它电气故障条款的检查相结合。M2.3.1.2.2安全开关触点分析安全触点的动作机理M2.3.1.2.3电气安全装置接地故障将电气安全装置低压段，人为地和接地端子短接，检查驱动主机是否能立即停机。M2.3.2电气安全装置的通用要求M2.3.2.1检查和试验内容与要求M2.3.2.1.1功能当电气安全装置动作时，应能防止驱动主机启动，或使其立即停机，工作制动器也应起作用。M2.3.2.1.2组成电气安全装置应包括：(1)一个或几个安全开关，直接切断接触器或接触器式继电器的供电；(2)或安全电路，包括：一个或几个安全开关，这些开关不直接切断接触器或接触器式继电器的供电；或非安全开关；或符合GB16899附录B要求的其他元件。(3)可编程电子安全相关系统，直接切断接触器或接触器式继电器的供电。M2.3.2.1.3电气安全装置设计要求(1)电气设备不应与电气安全装置并联，以下情况除外：在检修状态下；为采集电气安全装置的状态信息，与安全回路不同点的连接。为此目的而设置的装置应符合GB16899附录B的规定。(2)内、外部电感或电容的影响不应引起安全电路失效。(3)安全电路输出的信号不应被同一电路中设置在其后的另一个电气装置发出的外来信号所改变，以免造成危险后果。(4)内部动力电源装置的结构和布置,应防止由于转换作用而在电气安全装置的输出端出现错误的信号。自动扶梯或自动人行道的运行或电网上其他设备引起的电压峰值，不应对电子元件产生不允许的干扰(抗扰度)。宜符合GB/T24807和GB/T24808的相关规定。M2.3.2.1.4电气安全装置的控制控制电气安全装置的执行元件应经筛选，即使在连续操作产生机械力的条件下，也能正常工作。对于冗余型安全电路，传感器元件应通过机械设计或几何布置确保机械故障不会导致冗余能力的减弱或丧失。如果不检测安全电路的传感元件故障，则安全电路的传感元件应满足GB16899D.4.2和D.4.3的要求。M2.3.2.2检查和试验方法M2.3.2.2.1功能人为动作每一电气安全装置，检查其功能。M2.3.2.2.2组成检查电气原理图并对照实物，分析电气安全装置的组成是否符合要求。M2.3.2.2.3电气安全装置设计要求检查电气原理图并对照实物，分析电气安全装置的设计是否符合要求。M2.3.2.2.4电气安全装置的控制检查电气原理图并对照实物，分析电气安全装置的设计是否符合要求。M2.3.3安全开关M2.3.3.1检查和试验内容与要求M2.3.3.1.1安全触点设计要求安全开关的动作应使其触点强制地机械断开，甚至两触点熔接在一起也应强制地机械断开。当所有触点断开元件处于断开位置时，且在有效行程内，动触点和驱动机构之间无弹性元件(例如：弹簧)施加作用力，即为触点获得强制地机械断开。在设计上应尽可能地减少由于部件故障而引起的短路危险。M2.3.3.1.2安全开关外壳防护如果安全开关保护外壳的防护等级不低于IP4X,则安全开关应能承受250V的额定绝缘电压。如果其外壳防护等级低于IP4X,则应能承受50C)V的额定绝缘电压。M2.3.3.1.3安全开关类别安全开关应属于GB14048.5中规定的下列类别：1)AC-15,用于交流电路；2)DC-13,用于直流电路。M2.3.3.1.4安全开关电气间隙与爬电距离外壳防护等级低于IP4X时，其电气间隙不应小于3mm,爬电距离不应小于4mm。断开后触点之间的距离不应小于4mm。对于多个分断点的情况，断开后触点之间的距离不应小于2mmo导电材料的磨屑，不应导致触点短路。M2.3.3.2检查和试验方法M2.3.3.2.1安全触点设计要求分析安全触点的动作机理M2.3.3.2.2安全开关外壳防护核查安全开关的资料，检查防护等级。M2.3.3.2.3安全开关类别核查安全开关的资料。M2.3.3.2.4安全开关电气间隙与爬电距离核查安全开关的资料，分析动作机理，必要时进行测量。M2.3.4安全电路M2.3.4.1检查和试验内容与要求M2.3.4.1.1故障及故障组合GB168995.12.1.1.2所述的任一故障及故障的组合均不应导致危险状态的产生。M2.3.4.1.2设计和评价应按照GB16899图C.1要求设计和评价安全电路。M2.3.4.2检查和试验方法M2.3.4.2.1故障及故障组合检查安全电路的设计资料及型式试验报告和合格证M2.3.4.2.2设计和评价检查安全电路的设计资料及型式试验报告和合格证M2.3.5可编程电子安全相关系统（PESSRAE）M2.3.5.1检查和试验内容与要求可编程电子安全相关系统应符合GB/T20438的规定。如果可编程电子安全相关系统和一个与安全无关的系统共用同一硬件，则该硬件应符合PESSRAE的规定。M2.3.5.2检查和试验方法检查PESSRAE设计资料、型式试验报告和合格证，检查实物。M2.3.6自动扶梯或自动人行道的启动和投入使用M2.3.6.1检查和试验内容与要求M2.3.6.1.1启动开关自动扶梯或自动人行道的启动或投入自动运行状态（即由使用者经过某一点的自动启动），应只能由被授权人员通过操作一个或数个开关（例如：钥匙操作式开关、拆卸式手柄开关、护盖可锁式开关、远程启动装置）来实现，这些开关应能从梳齿和踏面相交线外部区域操作。这种开关不应同时用作主开关，操纵开关的人员在操作之前应能看到整个自动扶梯或自动人行道，或者应有措施确保在操作之前没有人员正在使用自动扶梯或自动人行道。在开关的指示上应能明显识别运行方向。任何一个自动扶梯或自动人行道的电气设备故障，如果在GB168995.12.1.1.3和附录B所述的条件下不能排除，不应导致自动扶梯和自动人行道的启动。启动开关应位于可触及停止开关的范围内。对于远程启动也应符合上述规定。M2.3.6.1.2自动启动或加速(1)由使用者的进入而自动启动或加速的自动扶梯或自动人行道(待机运行)，在该使用者到达梳齿与踏面相交线时应以不小于0.2倍的名义速度运行,然后以小于0.5ms2加速。应满足GB168995.12.1.1的要求。为了防止使用者避开控制元件，可能需要在建筑物上采取措施。由使用者进入而自动启动的自动扶梯或自动人行道的运行方向，应预先设定，并明显标识、清晰可见。(2)在由使用者进入而自动启动的自动扶梯或自动人行道上，如果使用者能从与预定运行方向相反的方向进入时，自动扶梯或自动人行道仍应按照预先设定的方向启动并符合本款1)的规定。运行时间应不少于10s。M2.3.6.2检查和试验方法M2.3.6.2.1启动开关目测，手动试验M2.3.6.2.2自动启动或加速目测，手动试验。秒表测试运行时间，加速度仪测试速度和加速度。M2.3.7停止运行M2.3.7.1检查和试验内容与要求M2.3.7.1.1手动操作停止运行在停止运行之前，操作开关的人员应有措施确保在操作之前没有人员正在使用自动扶梯或自动人行道。对于远程停止装置，同样应符合上述规定。M2.3.7.1.2自动操作停止运行控制系统应能使自动扶梯或自动人行道在使用者启动了控制元件之后，经过段足够的时间(至少为预期输送使用者的时间再加上IOS)才能自动停止。M2.3.7.1.3手动操作紧急停止开关(1)自动扶梯或自动人行道应有在紧急情况下使其停止的紧急停止开关。紧急停止开关应设置在自动扶梯或自动人行道出入口附近、明显而易于接近的位置。紧急停止开关应为红色，且有“停止”标识。紧急停止开关之间的距离应符合以下规定：一自动扶梯，不应大于30m；一自动人行道，不应大于40m。为保证上述距离要求，必要时应设置附加紧急停止开关。对于用于输送购物车和行李车的自动人行道，见GB16899附录1.2。(2)紧急停止开关应为电气安全装置。M2.3.7.1.4由监测装置或电气安全装置触发的停止运行(1)当发生由GB16899表6所列监测装置或电气安全装置(或功能)检测到的事件时，在重新启动之前，驱动主机应不能启动或立即停止(见5.12.2.4)。(2)断开安全回路中的监测装置和电气安全装置的执行装置(例如：检修控制装置)应符合GB16899附录B的规定。M2.3.7.2检查和试验方法M2.3.7.2.1手动操作停止运行手动试验M2.3.7.2.2自动操作停止运行手动试验，秒表测试运行时间。M2.3.7.2.3手动操作紧急停止开关目测，手动试验。秒表测试运行时间，卷尺测试距离。M2.3.7.2.4由监测装置或电气安全装置触发的停止运行(1)模拟试验监测装置或电气安全装置动作后，观察驱动主机状态。(2)现场观察执行机构的结构，分析其设计资料。M2.3.8运行方向的转换M2.3.8.1检查和试验内容与要求只有当自动扶梯或自动人行道处于停机状态，并符合GB168995.12.2.1.1,5.12.2.1.2,5.12.2.1,3和5.12.2.2.2的规定时，才能转换运行方向。M2.3.8.2检查和试验方法手动试验M2.3.9再启动M2.3.9.1检查和试验内容与要求M2.3.9.1.1使用开关进行再启动每次停止运行之后，除自动操作停止运行外，只有通过启动开关或检修控制装置才可能重新启动。如在GB16899表6的a）、c）e）、j）、k）、I）、o）、p）和q）情况下停止运行，则只有在故障锁定被手动复位之后，才能重新启动。即使电源失电或电源恢复，故障锁定应始终保持有效。M2.3.9.1.2自动再启动的重复使用如果由紧急停止开关实现停止，自动扶梯或自动人行道在下述情况下，可不使用启动开关而重复使用自动再启动：（1）在两端梳齿与踏面相交线，包括它们外侧0.3Om的附加距离之间，应对梯级、踏板或胶带进行监测，且只有当这个区域内没有人和物时，自动再启动的重复使用才是有效的。该装置应能探测到在该区域内任何位置，直径为0.30m、高度为0.30m的不透明直立圆柱；（2）使用者进入时使自动扶梯或自动人行道启动。至少在IOS时间段内，监测装置在规定的区段内没有检测到人或物时，启动才是有效的；（3）控制自动再启动的重复使用的应是电气安全装置，自检测传感元件允许单通道设计。M2.3.9.2检查和试验方法M2.3.9.2.1使用开关进行再启动手动试验M2.3.9.2.2自动再启动的重复使用手动试验M2.3.10检修控制M2.3.10.1检查和试验内容与要求M2.3.10.1.1检修控制装置和检修插座(1)自动扶梯或自动人行道应设置检修控制装置，便于在维护、修理、检查时能使用便携式手动操作的控制装置。为此目的，各出入口(例如：桁架内的驱动站和转向站)应至少提供一个用于便携式控制装置柔性电缆连接的检修插座。便携式控制装置柔性电缆的长度不应小于3mO检修插座的设置应能使便携式控制装置到达自动扶梯或自动人行道的任何位置。(2)便携式控制装置的操作元件应能防止发生意外动作。自动扶梯或自动人行道的运行应依靠手动持续操作。开关上应有明显且易识别的运行方向指示标记。(3)当使用便携式控制装置时，其他所有启动装置都应不起作用，并应符合电气安全装置的规定。(4)所有检修插座应这样设置：即当连接一个以上的便携式控制装置时，所有便携式控制装置都不起作用。除了GB16899表6的h)、j)、k)、I)、m)和n)提及的以外,电气安全装置应仍有效。M2.3.10.1.2停止开关每个便携式控制装置应配置一个停止开关。停止开关应：(1)手动操作；(2)有清晰、永久的开关转换位置标记；(3)为安全开关；(4)须手动复位。当插上便携式控制装置时，操作停止开关应能断开驱动主机的电源并使工作制动器动作。M2.3.10.2检查和试验方法M2.3.10.2.1检修控制装置和检修插座(1)目测，手动试验(2)对照电气图纸，确定设计是否符合要求。M2.3.10.2.2停止开关目测，手动试验M2.4支撑结构（桁架）和围板检查和试验M2.4.1通用要求M2.4.1.1检查和试验内容与要求M2.4.1.1.1机械运动部分的封闭除使用者可踏上的梯级、踏板或胶带以及可接触的扶手带部分外，自动扶梯或自动人行道的所有机械运动部分均应完全封闭在无孔的围板或墙内。用于通风的孔是允许的。M2.4.1.1.2外装饰板强度在外装饰板上任意点垂直施加250N的力作用在25Cm2面积上，外装饰板不应产生破损或导致缝隙的变形。固定件应设计成至少能够承受两倍的围板自重。M2.4.1.1.3机械运动部分的围板如果采取了对公众不会产生危险的措施（例如：房间门上锁、只允许被授权的专业人员进入），机械运动部分可不设围板。M2.4.1.1.4积聚杂物的清扫积聚的杂物（例如：润滑脂、油、灰尘、纸等）存在火灾的风险，因此应能清扫自动扶梯和自动人行道内部。M2.4.1.1.5通风孔设置或布置通风孔的应符合GB23821-2009的表5的规定。此外，一根直径为IOmm的刚性直杆应不能穿过围板且不能穿过通风孔触及任何运动部件。M2.4.1.1.6外装饰板的电气保护任何设计成可被打开的外装饰板（例如：为清扫目的）应设置电气安全装置。M2.4.1.2检查和试验方法M2.4.1.2.1机械运动部分的封闭目测M2.4.1.2.2外装饰板强度用专用测量装置测试饰板变形M2.4.1.2.3机械运动部分的围板目测M2.4.1.2.4积聚杂物的清扫目测M2.4.1.2.5通风孔设置或布置用量棒或内孔测量工具测试通风孔直径M2.4.1.2.6外装饰板的电气保护目测，手动试验M2.4.2倾斜角M2.4.2.1检查和试验内容与要求自动扶梯的倾斜角不应大于30°,当提升高度不大于6m且名义速度不大于0.50ms时，倾斜角。允许增至350。自动人行道的倾斜角不应大于12%M2.4.2.2检查和试验方法检查设计图纸，必要时量角器测量角度M2.4.3内部入口M2.4.3.1检查和试验内容与要求桁架内的机房应只允许被授权的专业人员进入（例如：通过钥匙、出入控制）。M2.4.3.2检查和试验方法目测M2.4.4检修盖板和楼层板M2.4.4.1检查和试验内容与要求检修盖板和楼层板应设置一个电气安全装置。检修盖板和楼层板应只能通过钥匙或专用工具开启。如果检修盖板和楼层板后的空间是可进入的，即使上了锁也应能从里面不用钥匙或工具把检修盖板和楼层板打开。检修盖板和楼层板应是无孔的。检修盖板应同时符合其安装所在位置的相关要求。M2.4.4.2检查和试验方法目测，手动试验。M2.4.5支撑结构设计M2.4.5.1检查和试验内容与要求自动扶梯或自动人行道支撑结构设计所依据的载荷是：自动扶梯或自动人行道的自重加上5000Nm2的载荷。根据5000Nm2的载荷计算或实测的最大挠度，不应大于支承距离的1/750。对于公共交通型自动扶梯或自动人行道，根据5000Nm2的载荷计算和实测的最大挠度，不应大于支承距离的1/1000。M2.4.5.2检查和试验方法(1)检查计算书；(2)必要时，现场可实测最大挠度。M2.5梯级、踏板或胶带检查和试验M2.5.1通用要求M2.5.1.1检查和试验内容与要求在自动扶梯的载客区域，梯级踏面应是水平的，允许在运行方向上有±1°的偏差。自动扶梯和自动人行道的踏面应提供一个安全的立足面，其表面防滑性能宜符合GB16899附录J的要求。M2.5.1.2检查和试验方法(1)目测，必要时用仪器测试运行方向上的角度偏差。(2)如果有，查阅型式试验报告，确认防滑性能符合要求。M2.5.2尺寸M2.5.2.1检查和试验内容与要求M2.5.2.1.1名义宽度自动扶梯和自动人行道的名义宽度不应小于0.58m,也不应大于1.10m。对于倾斜角不大于6°的自动人行道，该宽度允许增大至1.65m。M2.5.2.1.2梯级和踏板(1)梯级高度不应大于024m,深度不应小于0.38m。(2)梯级踏面和踏板的表面应具有沿运行方向的且与梳齿板的梳齿相啮合的齿槽。(3)梯级踢板表面应做成合适的楞齿，齿形表面应光滑。梯级踏面的前端，应与相邻梯级踢板的齿槽相啮合。(4)齿槽的宽度不应小于5mm,也不应大于7mm。深度不应小于IOmmo(5)齿的宽度不应小于2.5mm,也不应大于5mm。(6)梯级踏面、梯级踢板或踏板，其两侧边缘不应是齿槽。(7)梯级踏面与踢板的交接处应消除锐角。M2.5.2.1.3胶带(1)胶带应具有沿运行方向的且与梳齿板的梳齿相啮合的齿槽。(2)齿槽的宽度不应小于4.5mm,也不应大于7mm。该宽度应在胶带的踏面上测量。(3)齿槽的深度不应小于5mm。(4)齿的宽度应小于4.5mm,也不应大于8mm。该宽度应在胶带的踏面上测量。(5)胶带的两侧边缘不应是齿槽。胶带的拼接应保证其踏面的连续一致性。M2.5.2.2检查和试验方法M2.5.2.2.1名义宽度用尺测量M2.5.2.2.2梯级和踏板(1)查阅型式试验合格证(2)用尺测量M2.5.2.2.3胶带目测，用尺测量M2.5.3结构设计M2.5.3.1检查和试验内容与要求M2.5.3.1.1胶带强度为了确定胶带及其支承系统的尺寸，应以其有效宽度乘以LOm长的面积作为上述指定载荷的基础，此外还应符合GB168995.3.3.2.4的规定。M2.5.3.1.2连接装配梯级和踏板的所有零部件(例如：嵌入件或固定件)应可靠连接，并在使用寿命周期内不会发生松动。嵌入件和固定件应能承受使梳齿板或梳齿支撑板的电气安全装置动作所产生的反作用力。M2.5.3.1.3型式试验梯级、踏
