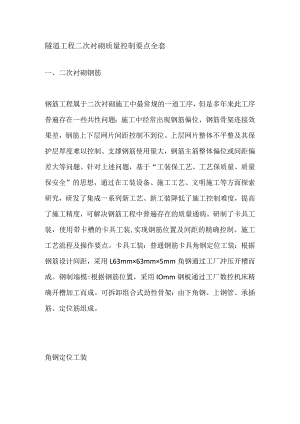

隧道工程二次衬砌质量控制要点全套.docx

隧道工程二次衬砌质量控制要点全套一、二次衬砌钢筋钢筋工程属于二次衬砌施工中最常规的一道工序，但是多年来此工序普遍存在一些共性问题：施工中经常出现钢筋偏位、钢筋骨架连接效果差，钢筋上下层网片间距控制不到位、上层网片整体不平整及其保护层厚度难以控制、支撑钢筋使用量大，钢筋主筋整体偏位或间距偏差大等问题。针对上述问题，基于“工装保工艺、工艺保质量、质量保安全”的思想，通过在工装设备、施工工艺、文明施工等方面探索研究，研发了集成一系列新工艺、新工装降低了施工控制难度，提高了施工精度，可解决钢筋工程中普遍存在的质量通病。研制了卡具工装，使用带卡槽的卡具工装,实现钢筋位置及间距的精确控制。施工工艺流程及操作要点。卡具工装：普通钢筋卡具角钢定位工装：根据钢筋设计间距，采用L63mm×63mm×5mm角钢通过工厂冲压开槽而成。钢制端模:根据钢筋位置，采用IOmm钢板通过工厂数控机床精确开槽加工而成。可拆卸组合式劲性骨架：由下角钢、上钢管、承插筋、定位筋组成。角钢定位工装钢制端模组合劲性骨架二衬钢筋加工弯制前首先调直，并将表面油渍、水泥浆和浮皮铁锈等均清除干净。钢筋安装时钢筋长度、间距、位置、保护层厚度满足设计要求。为确保二衬钢筋定位准确，钢筋安装间距及保护层厚度满足要求，二衬钢筋安装采用钢筋定位架进行控制，钢筋保护层垫块采用高强砂浆垫块。二、二次衬砌混凝土二衬台车必须按照隧道内净空尺寸进行设计与制造，钢结构及钢模必须具有足够的强度、刚度和稳定性。衬砌台车经施工单位会同监理单位验收合格后方可投入使用。为保证衬砌紧跟掌子面宜采用单洞双台车制度。现场重点控制原材料质量，实时调整混凝土坍落度，改进振捣工艺，加强模板台车的维修和保养，使二衬混凝土拆模后表面平整、密实、光洁，色泽一致，达到内实外美效果。二衬混凝土整体效果喷淋式养护台架养护衬砌通常来说，根据围岩情况以及初衬、二衬受力情况，隧道支护可以分两种：1、初衬完全受力，等围岩变形稳定、初支完全受力的情况下再施作二衬，这种方法也是一般理论和现阶段最流行的说做。2、初衬与二衬共同受力，这种说法基于围岩压力特大以及一些特殊围岩的特殊处理时用。按照新奥法的深意，一般要等到围岩变形完成了再施作二衬。三、一般规定1、隧道二次衬砌结构混凝土应密实、表面平整光滑、曲线圆顺，满足设计强度、防水及耐久性要求。2、二次衬砌混凝土施工前应对水泥、细骨料、粗骨料、拌制和养护用水、外加剂、掺和料等原材料进行检验，各项技术指标应附和验收标准的相关规定。3、根据现场的具体情况，应适当增加二次衬砌的外放值（施工正误差），以免侵限。4、隧道拱部超挖部分应采用与二次衬砌同强度等级混凝土一次浇筑。5、二次衬砌施工的顺序是仰拱超前，墙、拱整体浇筑。边墙基础高度的位置（水平施工缝）应避开剪力最大的截面，并按设计要求作防水处理。6、混凝土生产应采用具有自动计量装置的拌和站、拌和输送车、混凝土输送泵、插入式与附着式组合振捣的机械化作业线。7、二次衬砌的混凝土，从原材料的检验和选用、混凝土的配比和拌制、浇筑温度的控制和振捣、到衬砌养护的各工序必须按要求操作，防止衬砌裂缝的产生。四、施作条件1、二次衬砌施作一般在围岩和初期支护变形趋于稳定后进行。2、在隧道洞口段、浅埋段、围岩松散破碎段，应尽早施作二次衬砌，并应加强衬砌结构。3、进行二次衬砌的作业区段的初期支护、防水层、环纵向排水系统等均已验收合格；防水层表面粉尘已清除干净。4、防水板铺设位置应超前二次衬砌施工。5、二次衬砌施工前检查隧道中线、高程及断面尺寸，必须符合设计要求。6、仰拱上的填充层或铺底调找平层已施工完毕；地下水已合理引排；施工缝已按设计要求处理合格；基础部位无杂物、积水。7、二次衬砌作业区域的照明、供电、供水、排水系统能满足衬砌正常施工要求，隧道内通风条件良好。五、仰拱及底板施工1、施工前将隧道基底虚渣、杂物、泥浆、积水等清理干净，并用高压风将隧底吹洗干净，超挖部分采用同级混凝土回填。2、仰拱整体浇筑时，为防干扰作业采用栈桥，以保证作业空间和新浇筑混凝土结构不受损坏。3、隧底开挖后及时施作仰拱或找平层，仰拱或底板混凝土应整体浇筑，一次成形，填充混凝土应在仰拱混凝土终凝后进行。4、仰拱施工缝和变形缝应作防水处理。六、二衬作用二次衬砌保证了隧道在运营使用中永久稳定、安全、美观，同时也是作为安全储备的一种工程措施。地质条件良好的围岩依据新奥法原理施工的隧道在初期支护后结构基本稳定，但在不良特殊地质段初期支护很难保证围岩结构的长期稳定，需模筑碎二次衬砌立即加强围岩变形支撑。七、二次衬砌所需常见的机械设备及材料按照隧道二衬台车的具体衬砌长度可分为：6米、9米、12米、15米等，具体二衬台车的长度，以实际施工中所针对的隧道弯度大小为制作长度标准。
