钢筋桁架楼承板施工工法文本.docx

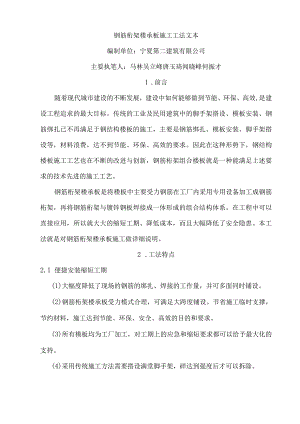

钢筋桁架楼承板施工工法文本编制单位：宁夏第二建筑有限公司主要执笔人：马林吴立峰唐玉琦闻晓峰何振才1 .前言随着现代城市建设的不断发展，建设中如何能够做到节能、环保、高效,是建设工程追求的最大目标。传统的工业及民用建筑中的脚手架搭设、模板安装、钢筋绑扎已不再满足于钢结构楼板的施工，主要是钢筋绑扎、模板安装、脚手架搭设等，材料浪费，达不到节能、环保、高效的要求。因此在这种形势下，钢结构楼板施工工艺也在不断的改进与创新，钢筋桁架组合楼板就是一种能满足上述要求的技术先进的施工工艺。钢筋桁架楼承板是将楼板中主要受力钢筋在工厂内采用专用设备加工成钢筋桁架，再将钢筋桁架与镀锌钢板焊接成一体形成的组合结构体系。在工程中可以直接应用，所以就大大的缩短工期、降低成本，而且大幅降低了安全隐患。本工法就是对钢筋桁架楼承板施工做详细说明。2 .工法特点2.1 便捷安装缩短工期(1)大幅度降低了现场的钢筋的绑扎、焊接的工作量，并可多面同时铺设。(2)钢筋桁架楼承板受力模式合理，可满足大跨度铺设。节省施工临时支撑，节约材料，施工达到节能、环保、安全、高效的目的和要求。(3)所有模板均为工厂加工，对工期上的应急和缩短要求都可以给予最大化的支持。(4)采用传统施工方法需要搭设满堂脚手架，碎达到强度后才可以拆除。2.2质量安全可靠（1）钢筋桁架受力模式合理，抗裂性能优越。（2）耐火性能优于现浇混凝土楼板。（3）楼板双向刚度相近，满足抗震要求。（4）栓钉焊接，质量更加有保证。2.3环保、安全（1）钢筋桁架楼承板在工厂直接加工成成品，不需要在工地加工，保证了工地的文明施工及环保要求。楼承板从工厂运送至工地，直接吊装至作业面，不占用工地的空间，保证工地的整洁。（2）安装钢筋桁架楼承板不需要搭设脚手架，不需要支模板、拆除模板,很大程度保证操作人员的安全。3 .适用范围钢筋桁架楼承板适用于多、高层钢结构体系中，特别适用于超高层建筑及大跨度、大空间结构中。4 .工艺原理钢筋桁架楼承板是将楼板中主要受力钢筋在工厂内采用专用设备加工成钢筋桁架，再将钢筋桁架与镀锌钢板焊接成一体形成的组合结构体系。钢筋桁架楼承板的受力性、耐火性、防腐性等方面的特性比传统的楼板强。在结构楼板施工阶段,该体系通过镀锌钢板代替施工模板，与结构中钢筋焊接形成的桁架结构共同承担楼板混凝土自重及施工荷载。浇注混凝土后，形成钢筋桁架混凝土楼板，在使用阶段承受使用荷载。使用钢筋桁架楼承板可大量减少现场钢筋的绑扎，缩短工期并节省成本。5 .工艺流程及操作要点5.1施工工艺流程施工准备一钢筋桁架楼承板进场一吊装现场布置f钢筋桁架楼承板安装一附加钢筋及管线绑扎、铺设一边模板安装一验收一浇筑混凝土一成品保护5.2操作要点5. 2.1施工准备（1）依据施工图统计各楼层楼承板的规格和数量，再交由专业的制作厂家加工制作。（2）现场施工技术人员要认真研究施工图纸，结合现场实际情况拟定吊装计划。（3）钢筋桁架楼承板可设计为单向板，也可设计为双向板。按照受力模型，钢筋桁架楼承板受力可根据支座实际情况，按照简支或连续板进行计算。5. 2.2钢筋桁架楼承板进场钢筋桁架楼承板进场后，现场负责人要根据钢筋桁架楼承板规格进行验收，检验步骤如下：（1）检查钢筋桁架楼承板出厂合格证、钢筋检验报告等质量证明材料。（2）安排布置堆放场地。（3）检查钢筋桁架楼承板外观质量（宽度允许偏差3mm、桁架高度允许偏差3mm）规格尺寸、弯曲变形等情况。（4）楼承板应该按规格、型号分区域堆放、标记，堆放高度不超过L2m。起吊时按事先拟定的铺板顺序将相同规格、型号吊至相应的区域，避免二次搬运。5.2.3吊装现场布置1）、起吊前的准备工作（1）在施工现场布置吊装位置和水平运输道路（下方无施工人员），应确保施工方便和吊装安全。（2）首先进行施工的区域，在钢梁上搭设或焊接临时作业平台，以保证施工人员操作安全。在钢梁上设置临时垫木及做好临时围护。（3）准备好设备和工具：吊车（QY25K）、焊机、操作人员安全保护用品、起吊用的吊带等。2）、起吊前检查是否符合施工条件（1）吊装位置及楼承板规格是否正确。（2）每层钢结构梁、柱安装完成并检验合格。（3）钢筋桁架楼承板是否有过大的变形。3）、吊装方法（1）根据现场实际情况，按照安装部位的先后顺序，确定吊装的顺序及数量。（2）吊运时要轻起轻放，不得碰撞，防止钢筋桁架楼承板变形。（3）用软带吊运钢筋桁架楼承板，防止变形。吊装时最多8块板为一组进行吊装，吊装时要注意板倾倒，做好防护措施。（4）吊装应设置2个吊带，吊带距离楼承板两端均为1/4,保证楼承板两端平衡。5.2.4钢筋桁架楼承板安装（1）、楼承板铺装前，应根据楼承板排版图和铺设方向放线，对准轴线,在钢梁上铺设第一块楼承板并依次安装。楼承板起始端及侧边不应小于50mmo折边扣合（2）、将钢筋桁架楼承板按规格、型号平铺在钢梁上。（3）、楼承板采用工厂机械成孔，现场楼承板直接和螺栓连接。（4）、有钢柱角等突出部位，根据现场实际情况，在提供给加工厂的数据中体现出来，一次性加工制作完成，以免在现场再次进行切割作业。（5）、铺设顺序，各跨均由一端向另外一端铺设，人工进行铺设。（6）、板端和板边与钢梁重合的部位，不得有缝隙。（7）、钢筋桁架楼承板折边部位用专用夹紧钳咬合压孔连接压紧，做到折边严密，不漏浆。楼承板端头用镀锌封边板与楼承板和钢梁点焊。防止漏浆。（8）钢筋桁架楼承板与钢柱交接部位,需在柱边焊接角钢（根据现场实际情况选择角钢规格型号，角钢与楼承板点焊连接），以支撑楼承板及防止漏浆。（9）、将楼承板竖向钢筋与钢梁上栓钉点焊连接。（10）、适用跨度：简支：3.1m,连续3.6m。TD7-90适用跨度：简支：3.5m,连续4.2m,可不需要做临时支撑。（11）、钢筋桁架楼承板铺设完成后，要进行成品保护，防止表面凹陷,并进行质量检查。(12)、钢筋桁架楼承板安装完毕后，进行隐蔽、交接验收。5.2.5楼承板在钢梁上的支承长度不应小于50mm,在设有预埋件的混凝土梁上的支承长度不应小于75mm。当楼承板端部采用栓钉固定时，楼承板支承长度尚要满足栓钉中心至梁侧边或预埋件边距离和至楼承板自由边的距离图2楼承板的支承要求(括号内数字适合于楼承板支承在混凝土梁上)5.2.6附加钢筋及管线铺设(1)、板中铺设管线，应分散穿孔预埋。(2)、依据施工图纸，附加的钢筋必须与钢桁架下弦钢筋绑扎连接。(3)、在进行钢筋铺设时，尽量要保护铺设好的钢筋桁架楼承板。(4)、管线铺设时，不得将钢筋桁架楼承板的钢筋切断。若不得已将钢筋切断，待管线铺设完成后应用相同规格的钢筋焊接恢复(钢筋焊接的搭接要符合规范要求)。5.2.7预留洞口：开洞口前进行放线定位，设置洞口边加强筋，当孔洞边有较大集中荷载或洞边长度大于80Omm时，设置洞边梁。当洞边长小于80Omm时，设洞口边加强筋，设置在钢筋桁架面筋之下。待楼板碎达到设计强度75%时，方可切断钢筋桁架楼承板的钢筋及钢板。如图1所示。利口加强钢筋 南侧钢筋面海示示宇及横新的铜Je面积且不小于2012两端伸入钢梁图1楼板预留洞口节点做法5.2.8边模板的安装(1)、边模板采用竹胶模板，边模板的安装：在钢梁外边沿焊接螺纹12钢筋，长度为15ClIb间距为0.5米，用于固定边模板。边模采用竹胶板或钢板，可以多次使用。1. )、模板安装后，要全面检查，确保无漏浆现象。5. 2.9验收1)、施工过程中要严格按照施工顺序进行，逐步检查质量及安全，检查合格后，要上报监理，对钢筋桁架楼承板进行验收，验收合格后才能允许浇筑混凝土，并填写验收记录。2)、验收内容包括：(1)、钢筋桁架楼承板是否与栓钉连接。(2)、钢筋桁架楼承板折边是否扣接严密。楼承板受力部位是否符合要求。(3)、附加钢筋是否与钢筋桁架楼承板上的钢筋绑扎。(4)、边模板的安装是否存在漏浆现象。、附加钢筋的间距。(6)、管线铺设是否符合要求。6. 2.10浇筑混凝土浇筑混凝土注意以下事项：(1)、混凝土浇筑应保证混凝土的均匀性和密实性。(2)、混凝土振捣时，采用平板振捣。(3)、混凝土浇筑后，在混凝土初凝前和终凝前宜分别对混凝土裸露表面进行抹面处理。(4)、混凝土浇筑后要及时进行保湿养护，保湿养护采取覆盖塑料薄膜,在12h内进行洒水养护，洒水养护时间不得少于7d。(5)、混凝土养护期间，混凝土强度未达到L2Nmm2时，不得继续施工，影响混凝土施工质量。6.材料与设备7. 1材料(1)、上、下弦钢筋：采用三级热轧盘螺钢筋HRB400级、或冷轧带肋钢筋CRB550级；(2)、底模钢板：根据用途不同，可采用镀锌钢板或冷轧钢板，常用厚度为0.40.8mmo6.2设备序号名称规格生产厂家1汽车吊（1辆）QY25K徐工集团2交流电焊机（3台）BX1-400山东奥太7.质量控制名称规格上弦钢筋直径612mm下弦钢筋直径612mm腹杆钢筋直径48mm钢筋桁架高度H70270mm支座水钢筋直径8、IOmm底模钢板厚度0.40.8mm底模钢板宽度600、576mm混凝土保护层厚度C1530mm钢筋桁架楼承板长度1.012.Om7.1 钢筋桁架楼承板的施工应符合以下规范要求：混凝土结构工程施工质量验收规范GB50204-2015混凝土质量控制标准（GB50164-2011）钢筋桁架楼承板JG/T368组合楼板设计与施工规范CECS273建筑钢结构焊接技术规程JGJ812002o7.2 钢筋桁架楼承板进场后，根据规范要求，对制作的钢筋桁架楼承板进行验收，主要验收模板的折边是否符合规范要求，模板的平整度是否符合规范要求，不符合规范要求的重新进行制作。8. 3施工前要根据现场实际及设计要求编制详细的施工方案和技术交底。8.1 成品保护，楼承板安装后不得随意踩踏底板与钢筋；混凝土浇筑后不得施加过多的施工荷载，影响混凝土与钢筋的粘结。8.2 严格坚持质量控制“三检”制，施工过程中严把“三关”，即严把图纸关、测量关、工序质量关。材料出场的合格证，进场检验报告。7.7工程质量验收记录。8 .安全措施1. 1安全教育(1)、工人进场首先对工人进行安全技术交底和技术交底，将工程中的危险源告知工人，使工人熟知应注意的安全事项。(2)、集体操作的作业，操作应明确分工，统一指挥。(3)、工作前及工作中严禁喝酒，工作时要精力集中，严禁吵闹。8. 2注意事项(1)、钢筋桁架楼承板的装卸应采用吊带，吊带必须配套，多次使用后需检查是否破损，如有破损则需更换新的吊带。(2)、工人进场必须佩戴安全帽。(3)、钢筋桁架楼承板安装时下方禁止站人及行人穿行。(4)、不得在未固定的钢筋桁架上行走。(5)、避免在钢筋桁架楼承板上有过大的集中荷载。(6)、禁止随意切断钢筋桁架上的任何杆件。(7)、钢筋桁架楼承板切断的部位应及时清理到楼下，防止坠落伤人。(8)、遇到五级以上大风应停止作业。9. 3安全施工(1)、钢筋桁架楼承板安装作业面下方如需施工，钢梁下应挂满安全网，以确保下方作业人员安全及行人安全。(2)、现场安全员要对钢筋桁架楼承板安装过程进行监督，对于有违章违规操作应及时纠正，对于存在危险应及时排除。(3)、施工现场各种设备、材料及废弃物要码放整齐，对于不要的材料及废弃物要及时清理。(4)、各工种严格执行相关的安全操作规程，要求各特殊工种持证上岗。9 .环保措施9.1 施工作业面保持整洁，严禁将建筑物施工垃圾随意抛弃，做到文明施工,工完场清，定点堆放。9.2 严格控制施工现场由于餐饮和材料所带来的白色污染，做到随时产生，随时处理。9.3 施工垃圾定点堆放，及时清理出场，保持现场整洁。10 .效益分析10.1 工期效益分析：钢筋桁架楼承板是将楼板中主要受力钢筋在工厂内采用专用设备加工成钢筋桁架，再将钢筋桁架与镀锌钢板焊接成一体形成的组合结构体系。在结构楼板施工阶段，该体系通过镀锌钢板代替施工模板，这就省去了现场搭设脚手架，支模板，钢筋绑扎等重要环节，从而节省时间，缩短工期。钢筋桁架楼承板可以提前预订，随时使用随时到场，不需大量的搬运，从而节省时间。10.2 质量效益分析：使用钢筋桁架楼承板钢筋间距一致，钢筋保护层厚度一致，从而质量可以得到保证。感观质量方面，使用钢筋桁架模板，板底表面平整，无漏浆现象，感观质量方面好。10.3 经济效益分析：使用钢筋桁架楼承板可以免去搭设脚手架，支模板等工序，从而减少租赁费、材料费、人工费用、综合造价等，所以经济效益和社会效益良好。自治区党委机关餐厅改造项目钢筋桁架楼承板安装用了3天完成混凝土的浇筑，比普通施工方法提前12天完成，节省费用131560元。104环保效益分析：钢筋桁架楼承板是在工厂内加工的，使用时直接上楼安装，不占用施工现场，保证施工现场的整洁。而且，使用钢筋桁架楼承板,减少了木方、模板、钢管等材料的利用，符合绿色施工的要求，节约了大量的材料，节省了施工现场的施工用地，减少了钢筋的浪费，达到了节能、节材、节地和环境保护，使用更便利、更安全，并且减少了维修。10.5 安全效益分析：使用钢筋桁架楼承板不需要搭设、拆除脚手架，不需要支模板、拆除模板，减少安全隐患的发生，保证了施工人员的安全。11 .应用实例ILl工程名称：自治区党委机关餐厅改造项目工程地点：宁夏回族自治区党委开工日期：2018年3月1日；竣工日期：2018年5月28日钢筋桁架楼承板施工工程量：IlOOnf应用效果：缩短工期，质量和安全控制有保证，综合造价降低，经济效益和社会效益好。11. 2工程名称：平罗县红崖子乡红瑞村肉牛养殖园区项目工程地点：平罗县红崖子乡开工日期：2017年8月30日；竣工日期：2018年6月30日钢筋桁架楼承板施工工程量：680m2o应用效果：缩短工期，质量和安全控制有保证，综合造价降低，经济效益和社会效益好。
