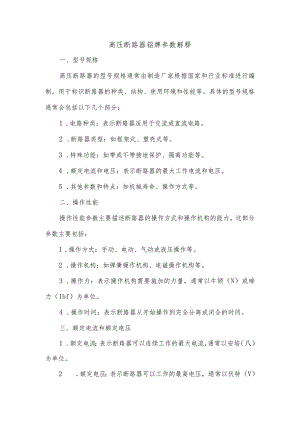

高压断路器铭牌参数解释.docx

高压断路器铭牌参数解释一、型号规格高压断路器的型号规格通常由制造厂家根据国家和行业标准进行编制，用于标识断路器的种类、结构、使用环境和性能等。具体的型号规格通常会包括以下几个部分：1 .电路种类：表示断路器适用于交流或直流电路。2 .断路器类型：如框架式、塑壳式等。3 .特殊功能：如带或不带接地保护、隔离功能等。4 .额定电流和电压：表示断路器的最大工作电流和电压。5 .其他参数和特点：如机械寿命、操作方式等。二、操作性能操作性能参数主要描述断路器的操作方式和操作机构的能力。这部分参数主要包括：1 .操作方式：手动、电动、气动或液压操作等。2 .操作机构：如弹簧操作机构、电磁操作机构等。3 .操作力：表示操作机构需要施加的力量，通常以牛顿（N）或磅力（Ibf）为单位。4 .操作时间：表示断路器从开始操作到完全分离或闭合的时间。三、额定电流和额定电压1 .额定电流：表示断路器可以连续工作的最大电流，通常以安培（八）为单位。2 .额定电压：表示断路器可以工作的最高电压，通常以伏特（V）为单位。四、短路电流短路电流是指电路中发生短路时流过断路器的电流，通常以千安培(kA)为单位。短路电流是衡量断路器在短路故障时分断能力的重要参数。五、机械寿命机械寿命是指断路器在正常工作条件下能够进行的分合闸操作的次数。机械寿命的长短直接影响着断路器的可靠性和寿命。机械寿命通常以次为单位。六、防护等级防护等级是指断路器外壳的防护能力，表示外壳能够承受的外部环境条件，如水、尘土等。防护等级通常用IP代码表示，其中数字表示防尘和防水的能力，字母表示其他防护能力，如防爆等。
