龙山片区电缆设施保护修复工程.docx

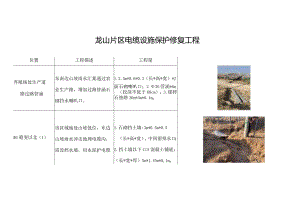

龙山片区电缆设施保护修复工程位置工程描述工程量养殖场处生产道路过路管涵东南边山坡雨水汇集通过农业生产路，增加过路管涵石砌挡水喇叭口。1.2.5m*0.6*0.3（长*高*宽）*2面石砌喇叭口；2.30管涵*6m（挖深不低于60cm）；3.煤砰石垫路20m*3m*0.Im0#6箱变以北（1）该区域地处山坡低位，东边山坡雨水冲击地埋电缆沟，需设档水墙，用水泥护电缆1.石砌挡土墙:3m*0.5m*0.5（长*高*宽），中间留排水口；2.挡土墙以下C15混凝土铺底：（长*宽*厚）5m*1.45m*0,Im0#6箱变以北(2)雨水冲积需进行分散汇集排水从电缆沟以东1.5m处重新挖排水沟进行分水，排水沟尺寸10m*l.5m*0.8m,余土覆盖露出电缆。整W案较亡:#6箱变以南光伏管桩被冲刷，基础需加固，增加分水挡水墙分水石砌挡土墙：13m*lm*0.5m(长*高*宽)，塌陷处回填。铲能运与1：iIV/«J施工相关要求一工程施工质量要求（一）浆砌石挡土墙技术要求：1.砌筑所用砂浆材料（水泥、砂、水）应符合施工规范规定，砂浆应符合建筑施工规范标号，片石挡土墙采用强度等级M7.5的水泥砂浆砌筑，MlO砂浆勾缝抹面。砂浆必须搅拌均匀，一次拌料应在其凝结前使用完毕。2,浆砌石体必须采用铺浆砌筑，砌筑时，应先铺砂浆再砌筑，石块应分层压砌，上、下错缝、内外搭砌稳定，相邻工作段的砌筑高差应不大于20mm,每层应大体找平，分段位置应尽量设在沉降缝或伸缩缝处。3 .所有石墙高度均含0.2m基础，基础深度根据现场实际情况进行调整。4 .在铺砂浆前，石料应撒水湿润，使其表面充分吸水，但不得有残留积水.灰缝厚度应一般为20-35mm,较大的空隙应用碎石填塞。5 .所有的石块均放在新拌砂浆上，砂浆必须饱满，石缝间不得直接紧靠，不允许采用外面侧立石块、中间填心的方法砌筑。6 .砂浆要求做到饱满，勾缝自然、匀称美观，块石形态突出，表面平整。砌体面溅染的砂浆应清除干净。7 .砌体的表面偏差在2m范围内不得大于30mm；砌缝宽度，平缝15mm,竖缝20mm。8 .砌体的质量应符合施工验收规范和操作规程的要求，应做到横平竖宜、灰浆饱满、错缝搭砌、接搓可靠。(二)过路管涵技术要求1 .管涵用的钢筋混凝土圆管应符合下列要求：(1)管节端面平整并与管节轴线垂直；(2)管壁内外面应平直圆滑，不得露筋；(3)管节各部尺寸偏差应在规范允许范围内；(4)管节混凝土强度应符合设计要求；(5)管壁外表面必须注明适用的管顶填土高度；(6)相同管节应按要求堆置在一起，便于正确取用。2 .管节在运输、装卸过程中，应防止碰撞损坏。3 .当管涵设计为混凝土或砌体基础时，基础上面应设混凝土管座，其顶部弧形面应与管身紧贴合，使管节均匀受力。4 .当管涵为无混凝土(或砌体)基础、管身直接搁置在天然地基上时，应按照设计要求将管底t层夯压密实，并做成与管身弧度密贴的弧形管座，安装管节时应注意保持完整。管底土层承载力不符合设计要求时，应按规范要求进行处理、加固。5 .安装管节时应注意：按涵顶填土高度取用相应的管节。各管节应顺流水坡度安装平顺，并按“内壁齐平”原则调整管底的高度。(3)管节应垫稳坐实，管内应干净、无杂物。(4)各种管子的接口应平直，环形间隙应均匀。接缝缝宽均匀、合适，填缝密封材料嵌塞密实。不得有间断、裂缝、空鼓和漏水等现象。6 .修筑管涵出入端墙、翼墙及两端涵底和修整工作。二、施工安全要求施工区域在光伏发电单元内，区域内存在施工空间受限，光伏逆变器设备、管桩、支架组件、地埋电缆、现场道路高低不平等。施工单位必须考虑在施工中需用挖机机械设备、工具及施工人员等存在安全因素，施工单位必须结合现场实际编制安全施工措施安全施工，保障光伏发电设备设施安全运行。
