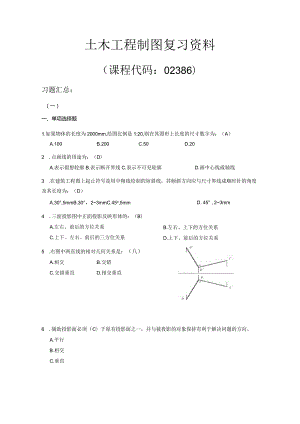

土木工程制图复习资料（课程代码：02386）习题汇总：（一）一、单项选择题1.如果物体的长度为2000mm,绘图比例是1:20,则在其图形上长度的尺寸数字为：（A）A.100B.200C.50D.202 .点画线的用途为：（D）A.表示假想轮廓B.表示断开界线C.表示不可见轮廓D.画中心线或轴线3 .在建筑工程图上起止符号是用中粗线绘制的短斜线，其倾斜方向应与尺寸界线成顺时针的角度及其长度为：（D）D. 45° , 23mmA.30°,5mmB.30°，23mmC.45o,5mm4 .三面投影图中正面投影反映形体的：（B）B.左右、上下的方位关系D.上下、前后的方位关系A.左右、前后的方位关系C.上下、左右、前后的三方位关系5 .右图中两直线的相对几何关系是：（八）A.相交B.交错C.交错垂直D.相交垂直6 .辅助投影面必须（C）于原有投影面之一，并与被投影的对象保持有利于解决问题的方向。A.平行B.相交C.垂直D.等同7 .在右图中平面的放置类型为：（八）A.正垂面B.侧垂面C.铅垂面D.正平面8 .右图所示圆锥被正垂面P所截（水平投影未画出截切后的情形）,其截交线的形状是：（D）A.三角形B.椭圆弧与直线C.双曲线与直线D.抛物线与直线9 .在AUtoCAD中，用户键入的命令、数据以及AUtoCAD发出的提示信息在（C）显示。A.状态栏B.绘图区C.命令行窗口D.菜单栏10 .AUtoCAD向用户开放了一系列的（）用以控制绘图环境、绘图功能和许多命令的执行。BA.控制变量B.系统变量C.绘图变量D.命令变量11 .在AUtoCAD中，由连续的线段和弧段组成的线称为：（C）A.直线段B.构造线C.多段线D.样条曲线12 .在AUtoCAD中点击或选取图形时，图形上出现的小方块为夹点，它们的作用是：（D）A.仅表明图形处于选中状态B.表明图形上可以进行对象捕捉的点C.表明图形上的数据点D.对图形进行拉伸、移动、比例、镜像、旋转等快速编辑13 .在AUtoCAD中，对图形用指点方式选择对象时，当前实体不能被选中的是：（C）A.空格键B.回车键C.鼠标右键D.鼠标左键14 .在AUK）CAD中，对一条虚线执行OFFSET（偏移）命令，偏移出的直线将：（C）A.由用户通过OFFSET命令的选项设定其所在的图层，从而确定其线型B.根据此前执行LlNETYPE（线型）命令所设定的线型确定C.必须与原直线相同，即为虚线D.只能由当前图层的线型确定15 .在AUtoCAD中，右边的图标表示：（D）A.世界坐标系，但不表示原点位置B.世界坐标系，原点位置在二轴交点处C.用户坐标系，但不表示原点位置D.用户坐标系，原点位置在二轴交点处16 .在AUtOCAD中，将某一图层锁定，则该图层：（D）A.不能编辑，且不可见B.不能选中，且不可见C.不能修改，但可以选中D.不能编辑，但可见17 .在AUtoCAD中，使用EXPLoDE分解命令可以将块图形打碎分解，执行完该命令后：BA.将对同类块图形保持分解状态，直到再次执行该命令改变分解设置B,不会对再插入的块、标注的尺寸块有分解作用，即该命令是一次性的C.将保持分解状态，即再插入的块、标注的尺寸块也就不再是整体的了D.不仅将块图形打碎分解，而且还要从数据库中删除该图形所对应的图块18 .在AUloCAD中，用INSERT命令进行图块的插入，可以插入的对象为：（D）A.BLoCK命令定义的块B.WBLoCK命令保存的块2<5点 原原酮-Ft开示示角惇 以打指指直30后号和箭头赤" I岫I主单位C.其它DWG格式的图形文件D.以上均可19 .在AUtoCAD中的尺寸标注样式设置中，土木工程图中角度标注样式应该采用：（A）A.实心闭合箭头B.黑点C.建筑标记短划D.倾斜短划20 .在AUtOCAD中的尺寸标注样式设置中，±木工程图中尺寸界线中超出尺寸线应该设置为:(B)B. 23D. 35A.1.25C.71021 .在AUtoCAD中的尺寸标注样式设置中，标注特征比例中使用全局比例表示：（B）A.设置线性尺寸的比例B.设置使用多大的全局比例C.尺寸数字字号大小的比例D.图形打印输出的比例22 .在钢筋混凝土结构中，架立钢筋的作用是：A）A.起架立作用，以构成钢筋骨架B.主要受力钢筋C.固定钢筋的位置并承受剪力D.分配荷载到受力钢筋23 .在钢筋混凝土结构图中，钢筋的编号应注写在：（八）A.引出线端部6mm直径的细实线圆圈内B.引出线端部的侧面C.引出线端部8mm直径的细实线圆圈内D.引出线的中间24.在钢筋混凝土结构图中，可见钢筋用（B）绘制。A.细实线B.粗实线C.粗虚线D.粗双点画线25.下图表示的是钢筋混凝土结构图中钢筋成型图的2号钢筋，其中/=6846表示：（B）5504750SSOA.标注处钢筋直线段的长度为6846mmB.单根钢筋下料的总长度为6846mmC.所有2号钢筋的总长度为6846mmD.在该结构中2号钢筋的水平长度为6846mm26.在下面的钢筋混凝土结构图中，2号钢筋为：（B）A.位于板的上层，6mm直径，间距为20OmmB.位于板的下层，6mm直径，间距为20OmmC.位于板的下层，6mm直径，距板边缘20OmmD.位于板的上层，6mm直径，距主筋20Omm27.在建筑施工图的总平面图中，右图所示的图形表示:（C）A.新建的建筑物B.原有的建筑物C.拆除的建筑物D.计划扩建的预留地或建筑物28 .在建筑施工图中，右图索引符号中数字5表示：（C）A.详图的编号B.图集的编号C.详图所在图纸的编号D.详图在本张图纸29 .在建筑平面图中，长度方向要标注三道尺寸，靠里一道表示：（D）A.房间的开间尺寸B.房间的进深尺寸C.房屋总长D,外墙上门、窗洞的位置以及窗间墙与轴线的关系30 .在下面的房屋剖面图中，未剖切到但可以看到的楼梯使用：（B）B.中实线C.细实线D.加粗线A.粗实线（二）一、单选题1、平面ABC的V面投影abc反映实形,该平面为A:水平面B:正平面C:侧平面D:一般位置平面参考答案：B2、基本建设程序的客观性要求，概算不能超过什么？A:投资B:概算C:预算D:决算参考答案：A4、标高的单位为A:米B:分米C:厘米D:亳米参考答案：A5、如果点A在V投影面上，则A:点A的X坐标为OB:点A的Y坐标为OC:点A的Z坐标为OD:点A的X、Y、Z坐标都不为O参考答案：B6、综合脚手架定额未综合A:内外墙砌筑脚手架B:抹灰脚手架C:高度在3.6米以上的抹灰脚手架D:斜道和上料平台参考答案：C7、砖烟囱、水塔计算工程量时，对孔洞的处理是A:0.3m2以上扣除B:0.3m2以下扣除C:全扣除D:全不扣除参考答案：C8、有柱的雨蓬、车棚、货棚等，按（）计算建筑面积A:顶盖水平投影面积B:顶盖水平投影面积的一半C:柱外围水平面积D:柱外围水平面积的一半参考答案：C9、单层建筑物按如下规定计算建筑面积（）A:层高超过2.2m,按一层计算建筑面积B:不论其高度如何，均按一层计算建筑面积C:层高69m,按1.5倍计算D:层高9m以上按L5倍计算建筑面积参考答案：B10、平整场地工程量按建筑物外墙外边线每边各加（）以平方米计算。A:ImB:1.5mC:2mD:3m参考答案：C11、一破半厚的标准破墙，计算工程量时，墙厚取值为（）mm°A:.370B:360C:365（）:355参考答案：C12、给水工程中的取水工程、输水工程等，属于A:单位工程B:单项工程C:分部工程D:分项工程参考答案：B）负责管理的零星用工13、零星借工是指建设单位向施工单位借用工人，由（A:施工单位B:监理单位C:建设单位D:设计单位参考答案：C14、层高在（）以内的设备管道层、贮藏室不计算建筑面积A: 1. ImB: 2. 2mC: 3. OmD: 2. 5m参考答案：B15、规费是属于以下哪一项？A:直接费B:间接费C:措施项目费D:其他项目费参考答案：B16、（）是衡量工人劳动生产率的主要尺度。A:施工定额B:劳动定额C:定额水平D:施工定额水平参考答案：B17、材料原价是指生产或供应单位的材料A:销售价格B:市场价格C:信息价格D:预算价格参考答案：A18、建筑物阳台的建筑面积，按照以下什么规则计算？A:水平投影面积B:水平投影面积的一半C:柱外围水平面积D:柱外围水平面积的一半参考答案：B19、一幢六层住宅,勒脚以上结构的外围水平面积，每层为448. 38平方米，六层无围护结构的挑阳台的水平投影面积之和为108平方米，则该工程的建筑面积为多少平方米？A:556.38B:2480.38C:2744.28D:2798.28参考答案：C20、一建筑物平面轮廓尺寸为60mX15m,其场地平整工程量为多少平方米？A:900B:960C:1054():1350参考答案：A21、枝垛.壁柱体积应并入什么体积内计算？A:破柱B:墙身C:碎D:抹灰面参考答案：B22、建设部把我国工程造价咨询单位的等级分为以下哪几个等级：A:一级、二级、三级B:.甲级、乙级、丙级C:A级、B级、C级D:高级、低级参考答案：B23、不专基础与墙身的分界线一般以什么为分界线？A:室内地坪B:室外地坪C:地圈梁D:防潮层.参考答案：A24、建设部把我国工程造价咨询单位的等级分为几个等级？建设部把我国工程造价咨询单位的等级分为几个等级？A:2个B:3个C:4个D:5个参考答案：B25、建设部把我国工程造价咨询单位的等级分为几个等级？A:2个C:4个B:3个D:5个参考答案：B26、甲级工程造价咨询单位的资质每几年核定一次？A:2年B:3年C:4年D:5年参考答案：B27、下列项目应计算建筑面积是A:地下室的采光井B:室外台阶C:建筑物内的操作平台D:穿过建筑物的通道参考答案：D28、造价工程师执业资格实行什么制度？A:考核B:注册登记C:单位挂靠D:挂牌参考答案：B29、建筑物平整场地是指建筑场地厚度在多少Cln以内的挖、填、运、找平？A:±15cmB:+20cmC:÷30cmD:÷40cm参考答案：C30、工程量清单采用什么单价计价？A:平均单价B:综合单价C:定额单价D:普通单价参考答案：B31、下列项目应计算建筑面积是什么？A:外墙保温层B:室外台阶C:建筑物内的操作平台D:勒脚参考答案：A32、实心砖墙工程量计算规则规定不应扣除多少平方米以内的孔洞所占的面积？A:0.1平方米B:0.2平方米C:0.3平方米D:0.5平方米参考答案：C33、砖基础与砖墙（身）使用不同材料时,位于设计室内地坪+30OnIm以内的，应以什么为界？以下为基础，以上为墙（柱）身。B:设计室内地坪D:不同材料A:设计室外地坪C:破基础大放脚顶面标高参考答案：D34、有效期满前几个月，持证者应到原注册机构重新办理注册手续？A:2个月C:4个月B:3个月D:5个月参考答案：B35、碎台阶与平台连接时，台阶与平台的分界线以最上层踏步外边缘加多少mm计算？A:200B:250C:300D:350参考答案：C35、基本建设程序的客观性要求，施工要有什么？A:估算C:预算参考答案：CB:概算D:决算37、造价工程师注册有效期为几年？A:2年B:3年C:4年参考答案：BD:5年38、基本建设程序的客观性要求，设计要有什么？A:估算C:预算B:概算D:决算参考答案：B39、建设部颁发的建筑工程工程量清单计价规范于以下什么时候正式执行？A:2003年5月1日C:2003年7月1日参考答案：CB:2004年5月1日D:2004年7月1日39、基本建设程序的客观性要求，决算不能超过什么？B:概算D:决算A:投资C:预算参考答案：C41、现浇混凝土楼梯计算说法正确的是A:以斜面面积计算B:扣除宽度小于500m的楼梯井C:伸入墙内部分不另增加D:伸入墙内部分另增加参考答案：C42、关于墙面抹灰的计算，下面说法正确的是A:不扣除墙裙所占面积B:附墙的柱侧壁面积并入相应墙面面积内C:应该计算门窗洞口侧壁的抹灰面积D:不扣除面积在0.3平方米以上的孔洞面积参考答案：B43、参加造价工程师考试合格的人员，在取得证书几个月内，应到当地造价工程师注册管理机构办理注册登记手续？（）A:2个月B:3个月C:4个月D:5个月参考答案：B44、计算砖柱体积应扣除什么体积？（）A:楼板B:过梁C:垫块D:钢筋参考答案：C45、以下什么不是建筑产品本身的特点？A:寿命长B:固定性C:业务不稳定D:体积庞大参考答案：C20.下图为截切后正圆柱的三面投影，正确的H面投影是:C2-c凸。3EDESEFF-ABCD68、A:AB:BC:CD:D参考答案：CA:V面投影重影点B:H面投影重影点C:W面投影重影点D:非投影重影点参考答案：C.下图A点到W面的距离是:参考答案：B71、.在下面的投影图中，反映线段实长的投影是:C:ac参考答案：A72、下图所示AB、CD两直线的相对几何关系是:A:平行B:相交C:相交垂直D:交错参考答案：B.下图为截切后正四棱锥的投影，正确的水平投影是:73、C:CD:D参考答案：B74、若采用1：10比例绘制，3600mm长的线应画成多少mm长的线A:3.60000B:36.00000C:360.00000D:3600.00000参考答案：C75、基本视图中，正立面图是哪个方向的投影A:从前向后B:从后向前C:从上向下D:从下向上参考答案：A76、三面投影图在度量关系上有A:三个投影各自独立B：正面投影和水平投影长对正C:长对正、高平齐、宽相等D:正面投影和侧面投影高平齐参考答案：C76、建筑平、立、剖视图的绘图步骤中第一步是绘制A:墙线B:尺寸线C:定位轴线D:都可以参考答案：C77、剖面图的剖切位置符号应于下列哪一个图样中绘出A:立面图B:剖面图C:底层平面图D:标准层平面图参考答案：C79、绝对标高是指A:房屋的绝对高度B:房屋的实际高度C:以青岛黄海海平面的平均高度为零点的高度D:东海海平面的平均高度为零点高度参考答案：C80、由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。其代号为ArISOB:GBCiStandard参考答案：BDiANSI81、工程上常用的图示方法中使用最广泛的是那一种A:多面正投影法B：轴测投影法C:标高投影法参考答案：AD:透视投影法82、如果A点在H投影面上，则A:A点的X坐标为0B:A点的y坐标为0C:A点的Z坐标为0考答案：CD:A点的x、y、Z坐标都不为0参83、组合体两孔中心距的尺寸是A:总体尺寸B:定形尺寸C:定位尺寸参考答案：CD:其它尺寸84、正投影法是指A:投射线都相交于投射中心，投射出形体投影的方法B:投射线互相平行且垂直于投影面，投射出形体投影的方法C:由互相平行的投射线投射出形体投影的方法D:投射线互相平行且倾斜于投影面，投射出形体投影的方法参考答案：B85、在建筑平面图中，定位轴线的轴线用（）画出A:细线C:细点画线参考答案：CB:细虚线D:中粗线86、图上标注的尺寸数字，表示物体的真实大小，尺寸的单位如果在图中附注没有声明，则为A:亳米B:厘米C:米D:根据绘图比例确定参考答案：A87、()反映房屋的平面形状、大小和房间的布置，墙和柱的位置、大小、厚度和材料，门窗的类型和位置等情况，是施工图中最基本的图样之一A:建筑立面图B:建筑平面图C:建筑剖面图D:结构施工图参考答案：B88、绘图比例是A:图形与实物相应要素的线性尺寸之比B:实物与图形相应要素的线性尺寸之比C:比例尺上的比例刻度D:图形上尺寸数字的换算系数参考答案：A89、已知点A(20,0,0)和点B(20,0,10),关于点A和点B的相对位置，哪一种判断是正确的A:点B在点A正前方B:点B在点A正上方，且重影于V面上C:点A在B正下方,且重影在OX轴上D:点A在B正前方参考答案：C90某直线的H面投影反映实长该直线为()A:水平线B:正平线C:铅垂线D:正垂线参考答案：A91、图纸的内边框是图框线，图框线的绘制用A:细实线B:中粗实线C:粗实线D:加粗的粗实线参考答案：C92、轴测投影是根据什么原理投射得到的A:平行投影C:正投影 参考答案：AB:中心投影D:斜投影93、平面ABC的水平投影abc反映实形,该平面为A:水平面B:正平面C:侧平面D:一般位置平面参考答案：A94、如果物体的长度为IoOOmnb绘图比例是1:20,则在绘图时其长度应取A:1000.00000B:100,00000C:50.00000D:20.00000参考答案：C94、组合体的尺寸分为总尺寸、定位尺寸和A:定形尺寸B:角度尺寸C:间距尺寸D:细部尺寸参考答案：A96、下例尺寸中，哪一个为A3图纸的幅面尺寸A:594mm×84ImmB:420mm×594mmC:297mm×420mmD:210mm×297mm参考答案：C97、根据房屋建筑制图统一标准，工程字体采用A:宋体B:长仿宋体C:黑体D:楷体参考答案：B二、填空题1、三面投影图的方位关系：W面投影反映方位关系参考答案：上下前后2、空间两直线互相平行，则它们的同面投影?（一定，不一定）平行参考答案：一定3、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和施工图参考答案：设备4、同一个物体的三个投影图的间具有“三等”关系有：长对正、宽相等、参考答案：高平齐5、在结构平面布置图中，构件代号L表示参考答案：梁6、房屋施工图由于专业分工的不同，分为施工图、结构施工图和设备施工图参考答案：建筑7、侧垂面的W面投影反映平面对.两投影面的倾角参考答案：V和H8、三面投影图的方位关系：V面投影反映方向参考答案：上下和左右9、尺寸是确定平面图形形状和大小的必要因素，按作用分为定形尺寸和参考答案：定位尺寸10、分析组合体常见的方法有：线面分析法和参考答案：形体分析法11、由国家职能部门制定颁布的制图标准是国家级的标准，简称国标。代号为参考答案：GB12、两个正垂面的交线为线参考答案：正垂13、同一个物体的三个投影图的间具有“三等”关系有：、高平齐、宽相等参考答案：长对正14、曲线可分为平面曲线和两大类参考答案：空间曲线15、为了保护钢筋防锈、防火、防腐蚀，钢筋外边缘至构件表面应留有一定厚度的参考答案：保护层16、房屋施工图由于专业分工的不同，分为建筑施工图、施工图和设备施工图参考答案：结构17、在建筑平面图中，外墙标注的三道尺寸中第二道尺寸是标注（）参考答案：定位轴线间的间距尺寸18、同一个物体的三个投影图的间具有“三等”关系有：长对正、高平齐、（）参考答案：宽相等19、用平行于正圆柱体轴线的平面截该立体，所截得的图形为参考答案：矩形20、分析组合体常见的方法有：形体分析法和（）参考答案：线面分析法21、正等轴测图的轴间角为（）参考答案：120.0000022、标高用于表示某一位置的高度，分为绝对标高和（）参考答案：相对标高23、用于确定房屋的承重墙、柱等撑重构件的位置，是施工放线的主要依据参考答案：定位轴线三、绘图题42.已知正六棱柱被截切后的正面投影和部分侧面投影，试补全侧面投影，并求作其水平投影。参考答案：2、补画下列投影图中所缺的图线参考答案:已知平面图形的两面投影，求其第三面投影。参考答案:4、根据已知投影，补全平面四边形ABCD的水平投影。参考答案：5、补出形体的第三面投影。参考答案:T卜金三棱锥就交多戋的水¥超彩不口仅U面挂彩.参考答案:7、补画下列投影图中所缺的图线参考答案：8、补画下列投影图中所缺的图线参考答案:.补绘中被截圆锥的另外两面投影.参考答案:10、根据三视图作轴测图,并将尺寸标于三视图参考答案:
