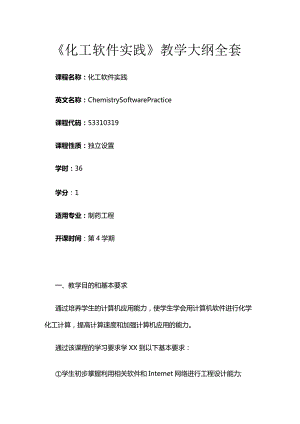

《化工软件实践》教学大纲全套.docx

化工软件实践教学大纲全套课程名称：化工软件实践英文名称：ChemistrySoftwarePractice课程代码：53310319课程性质：独立设置学时：36学分：1适用专业：制药工程开课时间：第4学期一、教学目的和基本要求通过培养学生的计算机应用能力，使学生学会用计算机软件进行化学化工计算，提高计算速度和加强计算机应用的能力。通过该课程的学习要求学XX到以下基本要求：学生初步掌握利用相关软件和Intemet网络进行工程设计能力;使学生掌握计算机化工方法基本思想和实现过程，培养学生运用各种计算机方法解决具体问题的能力；理解的计算机化工方法中的关键算法及其实现过程；了解计算机化工方法的应用背景和发展情况。二、主要仪器设备计算机三、实验实训项目名称及学时分配用实验项目名称学要类每号时求型组人数1AUtOCAD2014工程绘图及工程18必综1图纸浅析做合性20riginChem0ffice6必综1做合性30ffice20104必综1做合性4CADWorx2015及工厂三维建模8必综1做合性36学时注：要求：必做/选做类型：验证性、综合性、设计性、创新性、研究性、其它四、教学目的和教学内容实验一AutoCAD2014工程绘图及工程图纸浅析教学目的：掌握AUtoCAD2014基本命令、熟练绘制流程图、布置图及装配图。教学内容：1、AUtoCAD操作基础1)AUte)CAD基本功能；2)执行、结束命令的方法；3）坐标的输入；4）直线、曲线类图形绘制。2、绘制及编辑基本二维图D绘制曲线类图形；2）绘制多边形图形；3）二维图形的编辑及变形。3、精确绘图及图块图层处理1）对象捕捉、追踪与显示控制；2）图块创建、图案填充与图层设置；3）对象特性、文字标注与表格编辑。4、尺寸标注与工程绘图知识1）直线类尺寸标注；2）圆弧与点类尺寸标注；3）工程绘图基本知识。1）设备装配图介绍与图纸绘制；2）设备布置图介绍与图纸绘制；3）工艺管道流程图介绍与图纸绘制。主要仪器：计算机实验二Origin/ChemOffice教学目的：掌握Origin与ChemOffice基本命令、熟练运用Origin进行数据处理及运用ChemOffice进行化学式编写。教学内容：1、Origin软件操作基础1）Origin基本功能；2）数据的导入与处理；3）图形绘制与编辑；4） Origin数据拟合。2、Origin数据拟合与ChemOffice软件基础操作1） Origin数据拟合;2） ChemOffiCe基本功能；3）绘制化学结构式；4）预测NMR位移。主要仪器：计算机实验三OffiCe2010教学目的：掌握OffiCe2010基本命令、熟练运用办公软件进行文档的编辑及整理教学内容：1、WOrd软件基础操作1）WOrd基本功能；2）文字字体与大小编辑；3）正文格式编辑；4）页面布局格式转存。2、ExcekPe）WerPC）int软件基础操作1 )ExcekPoWerPoint基本功能；2 )Excel数据标记、处理;3 )EXCel表格格式调整；4 )PowerPoint版式设计；5 )PoWerPOint课件整体制作。主要仪器：计算机实验四CADWorx2015及工厂三维建模教学目的：掌握CADWorX2015基本命令、熟练绘制工厂三维模型教学内容：1、CADWOrX基础操作1) CADWorX软件安装与功能介绍；2)设备基础模块的加载；3)管道模块的参数设置；4)参考模型。2、CADWorX实际应用1 )Steel/HVAC应用;2 ）CADWorxEqUiPment应用;3 ）CADWorxPlant应用。3、三维模型的建立1）绘制结构构筑物模型；2）绘制设备模型；4 ）绘制管道模型。主要仪器：计算机五、考核和评价方式考查学期总成绩=平时考核（听课、自学、出勤和作业）（30%）+期末成绩（70%）六、教材和参考资料教材：化学化工软件应用教程，胡X香主编，化学工业出版社，2013年。
