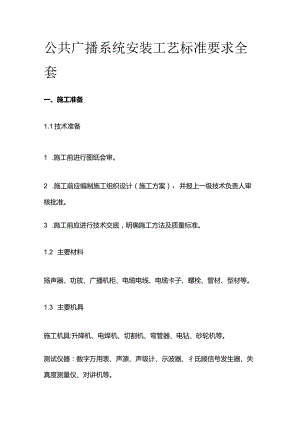

公共广播系统安装工艺标准要求全套一、施工准备1.1技术准备1 .施工前进行图纸会审。2 .施工前应编制施工组织设计（施工方案），并报上一级技术负责人审核批准。3 .施工前应进行技术交底，明确施工方法及质量标准。1.2 主要材料扬声器、功放、广播机柜、电缆电线、电缆卡子、螺栓、管材、型材等。1.3 主要机具施工机具:升降机、电焊机、切割机、弯管器、电钻、砂轮机等。测试仪器：数字万用表、声源、声级计、示波器、彳氐频信号发生器、失真度测量仪、对讲机等。1.4 作业条件公共广播与紧急广播系统系统安装前，应具备下列条件：1 .已完成机房、弱电竖井的建筑施工；2 .预埋管及预留孔符合设计要求；3 .设备机房施工完毕，机房环境、电源及接地安装已完成，具备安装条件；二、材料质量控制公共广播与紧急广播系统的设备、材料进场验收要求除遵照相关规定：1.扬声器（箱）、功放、广播机柜、电源的各项技术参数应符合设计和产品技术要求，均应提供生产厂的生产营业执照及相关测试证明。2.各类线缆具有出厂合格证等质保资料。三.施工工艺3.1 施工工艺流程技术资料复核一机房设备安装一线路敷设一扬声器安装一系统测试3.2 施工要点1 .机房设备安装音控室内布局按设计要求进行。A.广播室设备的安装应考虑到维修方便，设备间不应过分密集，控制台与机架间应有较宽的通道，与落地式广播设备的净距一般不宜小于1500mm,设备与设备并列布置时，应保证间隔便于通行，不宜小于100Omm;B.设备安装应平稳、端正，落地式设备应用地脚螺栓加以固定，或用角钢加固在后面墙上；C.设备安装完毕应对其垂直度进行调整垂直误差不大于1.5/1000。2 .线路敷设A.音频信号输入的馈电应用屏蔽软线。a）话筒输出必须使用专用屏蔽软线。长度在IOm至50m之间应使用双芯屏蔽软线作低阻抗平衡输人连接，中间若有话筒转接插座的必须要求接触特性良好。b）（2）长距离连接的话筒线（5Om以上）必须采用低阻抗（20OQ）,平衡传送连接方法，最好采用四芯屏蔽线对绞线对并接穿钢管敷设。c）调音台及全部周边设备之间的连接均需采用单芯（不平衡）或双芯（平衡）屏蔽软线连接。B.功率输出的馈电是指功放输出至扬声器箱之间的连接电缆，视距离远近进行截面及高或低阻抗的选择。a)厅堂、舞厅和其他室内扩声系统宜用低阻抗输出，采用截面积为26mm2的软发烧线穿管敷设，其双向计算长度的直流电阻应小于扬声器阻抗的0.020.01ob) (2)室外扩声、体育场扩声大楼背景音乐和宾馆客房广播宜用高阻抗定电压传输(70V或100V),馈线宜采用穿管的双芯聚氯乙烯多股软线。c) (3)宾馆客房多套节目的广播线应每套节目敷设一对馈线，而不能共享一根公共地线，以免节目信号间干扰。C.供电线路选择(单相、三相、自动稳压器)，宜用隔离变压器Q:1),总用电量IOkVA时，用单相220V;总用电量IOkVA时，用三相电源再分三路输出220V供电。电压波动超过+5%或一10%时，应采用自动稳压器，以保证各系统设备正常工作。所有馈电线直穿管敷设，线路施工应参照建筑电气工程施工技术标准ZJQ08-SGJB303-2003执行。D.接地与防雷应按标准规范要求进行安装敷设。a)应设有专门的接地地线，不与防雷接地或供电接地共享地线。b)音频接地必须为单点，不得形成音频接地环流。3.扬声器的安装A.扩声扬声器系统宜采用明装，若采用暗装，装饰面的透声开口应足够大，透声材料或蒙面的格条尺寸相对于主要扩声频段的波长应足够小。B.无论明装或暗装均应牢固，不得因振动而产生机械噪声。C.与火灾事故广播合用的背景音乐扬声器（箱），在现场不得装设音量调节或控制开关。D.扩声公共广播系统声特性测量方法按有关标准规定进行，厅堂扩声系统执行厅堂扩声特性测量方法GB/T49591995,歌舞厅扩声系统执行歌舞厅扩声系统的声学特性指标与测量方法WH030193,体育馆则执行建设部标准体育馆声学设计及测量规程JGJ-T131-2000o四、系统测试公共广播与紧急广播系统系统安装完毕后，应进行系统检测和功能检测。A.系统检测包括以下内容：a）系统的输入输出不平衡度、音频线的敷设和接地形式，保证安装质量符合设计要求，设备之间阻抗匹配合理；b）放声系统应分布合理，符合设计要求；c）最高输出电平、输出信噪比、声压级和频宽的技术指标应符合设计要求；d）通过对响度、音色和音质的主观评价，评定系统的音响效果；B.功能检测应包括：a）业务宣传、背景音乐和公共寻呼插播.b）紧急广播与公共广播共用设备时，其紧急广播由消防分机控制，具有最高优先权，在火灾和突发事故发生时，应能强制切换为紧急广播并以最大音量播出；紧急广播功能检测按有关规定执行；c）功率放大器应冗余配置，并在主机故障时，按设计要求备用机自动投入运行；d）公共广播系统应分区控制，分区的划分不得与消防分区的划分产生矛盾。
