刮板输送机机械检修标准作业流程.docx

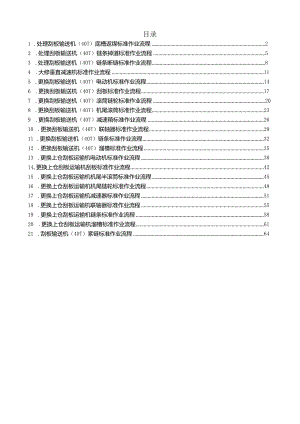

目录1 .处理刮板输送机（40T）底槽返煤标准作业流程22 .处理刮板输送机（40T）链条掉道标准作业流程53 .处理刮板输送机（40T）链条断链标准作业流程84 .大修垂直减速机标准作业流程115 .更换刮板输送机（40T）电动机标准作业流程146 .更换刮板输送机（40T）刮板标准作业流程177 .更换刮板输送机（40T）滚筒链轮标准作业流程208 .更换刮板输送机（40T）机尾滚筒标准作业流程239 .更换刮板输送机（40T）减速箱标准作业流程2610 .更换刮板输送机（40T）联轴器标准作业流程2911 .更换刮板输送机（40T）链条标准作业流程3212 .更换刮板输送机（40T）溜槽标准作业流程3513 .更换上仓刮板运输机电动机标准作业流程3814,更换上仓刮板运输机刮板标准作业流程4215 .更换上仓刮板运输机机尾半滚筒标准作业流程4516 .更换上仓刮板运输机机尾链轮标准作业流程4817 .更换上仓刮板运输机减速器标准作业流程5118 .更换上仓刮板运输机联轴器标准作业流程5519 .更换上仓刮板运输机链条标准作业流程5820 .更换上仓刮板运输机溜槽标准作业流程6121 .刮板输送机（40T）紧链标准作业流程641 .处理刮板输送机（40T）底槽返煤标准作业流程1.1 流程图处理囹板送机40）底槽返堞需求开始I清¾!作业现酬）矿弁雄修但工I1.I二1I耳记录卜一处理M板"送机40TJ并施触钳工设餐检修记录I）底塔返煤作业咕央L2流程概述流程名称处理刮板输送机（40T）底槽返煤标准作业流程流程编号流程说明适用范围流程接口1.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1检查作业环境查看巷道顶、底板，两帮。巷道支护良好，顶板无鳞皮、离层掉渣、煤壁无片帮、底板无底鼓。矿井维修钳工顶板、两帮状况差、冒顶、片帮可能造成人员伤害。2停机、停电刮板输送机停机，刮板输送机开关断电、闭锁、上锁、挂停电牌、隔离手柄打到零位。电源指示灯熄灭。矿井维修电工未严格执行停电闭锁上锁挂牌制度可能造成人员伤害。3清理机头积煤1）拆除机头积煤坑处防护网；2）查看机头下方积煤坑积煤。1）防护网放置稳妥；2）机头下方积煤坑积煤清理干净。矿井维修钳工4检测瓦斯浓度检测瓦斯浓度。便携式瓦检仪检测，瓦斯浓度超过1%时，禁止送电。煤矿安全规程第四百四十二条、第一百七十三条矿井维修电工未检查瓦斯浓度或检查不到位，未及时发现瓦斯浓度超标，造成人员伤害，发生瓦斯事故。5送电刮板输送机开关摘除停电牌、解闭锁、隔离手柄打到送电位置，开关电源指示灯亮。执行谁停电谁送电规定。矿井维修电工6启动运输机运输机反转。运输机间歇运行，链条无负荷。矿井维修钳工7停机、停电刮板输送机停机，刮板输送机开关断电、闭锁、上锁、挂停电牌、隔离手柄打到零位。电源指示灯熄灭。矿井维修电工未严格执行停电闭锁上锁挂牌制度可能造成人员伤害。8清理余煤清理机头下余煤。余煤清理干净。矿井维修钳工9清理作业现场清理现场杂物、人员撤出。刮板机上无运行障碍物，无作业人员。矿井维修钳工10填写记录填写记录。记录填写认真、准确，字迹清晰，内容准确。设备检修记录矿井维修钳工2.处理刮板输送机2.1 流程图(40T)链条掉道标准作业流程r并睢修电工处理斜板1货机4(11)陲条樽谟高家开的(准3工尺、材)2Q2J检.作*：环境)1_停机.停电新开能条5一,一)I清理现场)刖海度)9Q试运.I1.井赢工丁弁整修电工填写记录处理利桢送机UOI)条推道作业格余件也修10工2.2流程概述流程名称处理刮板输送机（40T）链条掉道标准作业流程流程编号流程说明适用范围流程接口2.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1准备工具、材料、配件1）准备工具材料：液压紧链器、扳手、手锤、撬棍等；2）准备配件:40吨短链条、连接环、螺栓。1）工具材料齐全可靠：2）规格、型号符合要求，数量充足。矿井维修钳工2检查作业环境检查作业区域顶板、巷帮支护情况。顶板无离层、无活砰、无磷皮,支护完好，巷帮无裂缝、无片帮。检修负责人顶板、两帮状况差、冒顶、片帮造成人员伤害。3停机、停电D刮板输送机停机；2）刮板输送机开关隔离手柄打到零位、闭锁、上锁、挂停电牌。电源指示灯熄灭。矿井维修电工未严格执行停电闭锁上锁挂牌制度，误送电可能造成人员伤害。4断开链条1）安装液压紧链器，张紧链条，断链处余量充余；2）拆卸掉道链条处连接环螺栓：3）断开链条。D液压紧链器安装可靠；2）放置专用盒内；3）放置稳妥。矿井维修钳工5上道、接链1）把掉道的链条上道归位；2）安装连接环、刮板，紧固螺栓：3）拆卸液压紧链器。1）链条松紧适中：2）链条无扭转，连接环安装正确，螺栓齐全；3）液压紧链器张力释放完全，拆卸紧链器，紧链器放置稳妥。矿井维修钳工6清理现场D清点回收工器具；2）清理现场卫生。D工器具无遗落；2）现场卫生干净整洁。矿井维修钳工7检测瓦斯浓度检测瓦斯浓度。便携式瓦检仪检查设备周围20米范围内的瓦斯浓度达1%时，禁止送电。煤矿安全规程第四百四十二条、第一百七十三条矿井维修电工未检查瓦斯浓度或检查不到位，未及时发现瓦斯浓度超标，造成人员伤害，发生瓦斯事故。8送电刮板输送机开关摘除停电牌，解锁、隔离手把打到合位，开关指示灯亮执行谁停电谁送电规定。矿井维修电工9试运转启动刮板输送机。设备运转正常，刮板无刮卡、无异响。矿井维修钳工10停机、停电D停止刮板输送机运行；2）刮板输送机开关手把打到零位。断电、闭锁、上锁。矿井维修电工11填写记录填写记录。记录填写认真、准确，字迹清晰，内容准确。设备检修记录矿井维修钳工3.2流程概述流程名称处理刮板输送机（40T）链条断链标准作业流程流程编号流程说明适用范围流程接口3.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1准备工具、材料、配件1）准备工具材料：液压紧链器、扳手、手锤、撬棍等；2）准备配件:40吨链条、连接环、螺栓。1）工具材料齐全可靠：2）规格、型号符合要求，数量充足。矿井维修钳工2检查作业环境检查作业区域顶板支护情况。顶板无离层、无活砰、无磷皮,支护完好，巷帮无裂缝、无片帮。检修负责人顶板、两帮状况差、冒顶、片帮可能造成人员伤害。3停机、停电刮板输送机停机，刮板输送机开关断电、闭锁、上锁、挂停电牌，隔离手柄打到零位。开关电源指示灯熄灭。矿井维修电工未严格执行停电闭锁上锁挂牌制度，误送电可能造成人员伤害。4断开链条1）安装液压紧链器，张紧链条，断链处余量充余；2）拆卸链条两端、对应两端连接环螺栓；3）取出刮板；4）取出已断链条.D放置专用盒内；2）刮板放到合适位置。矿井维修钳工5摆放链条1）选择链条；2）摆放链条。1）长度一致，成对搭配；2）焊缝一侧向上放置。矿井维修钳工6安装新链条1）安装连接环、刮板，紧固螺栓：2）拆卸液压紧链器。D链条松紧适中；2）链条无扭转，螺栓齐全；3）放置稳妥。矿井维修钳工7清理现场D清点回收工器具；2）清理现场卫生。D工器具无遗落；2）现场卫生干净整洁。矿井维修钳工8检测瓦斯浓度检测瓦斯浓度。便携式瓦检仪检查设备周围20米范围内的瓦斯浓度达1%时，煤矿安全规程第四百四十二条矿井维修电工未检查瓦斯浓度或检查不到位，未及禁止送电。、第一百七十三条时发现瓦斯浓度超标，造成人员伤害，发生瓦斯事故。9送电刮板输送机开关摘停电牌，解锁、隔离手柄打到合位，开关电源指示灯亮。执行谁停电谁送电规定。矿井维修电工10试运转启动刮板输送机。设备运转正常，刮板无刮卡、无异响。矿井维修钳工11停机、停电D停止刮板输送机运行；2）刮板输送机开关手把打到零位。断电、闭锁、上锁。矿井维修电工12填写记录填写记录。记录填写认真、准确，字迹清晰，内容准确。设备检修记录矿井维修钳工解体零部件清1洗，检杳除果的工IM速机俎装I综采钳工I上演年台)缥栗钳工I67综采钳工保采钳工综采树工大修垂速机作业佑束第TI-页4.2流程概述流程名称大修垂直减速机标准作业流程流程编号流程说明适用范围流程接口4.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1准备工作1）清理出作业现场；2）吊车、叉车、吊具、手锤、撬棍、电动扳手、组合套筒、铜棒等。吊车、叉车、等大型器具严格检查完好。综采钳工2清除表面煤尘清理减速机表面的浮煤。减速器表面无煤尘。综采钳工按要求佩戴劳动保护。3解体减速机1）拆卸减速器冷却器：2）拆卸减速器上壳；3）拆卸一轴、二轴、三轴、四轴。拆卸的部件按顺序排列。综采钳工严格按吊车、叉车的作业工程作业。4解体零部件清洗、检查1）零部件清洗干净；2）检查齿轮、轴承磨损情况；3）检查密封件。1）对拆下的齿轮和轴承按顺序排列：2）对所需更换的齿轮和轴承规格和型号必须合格、配套；3）密封件合格。综采钳工清洗打磨部件带防护眼镜。5减速机组装1）将四轴、三轴、二轴、一轴依次放入壳体；2）安装减速器上壳，紧固螺栓；3）安装冷却器。1）轴齿、轴承完好合格，安装到位，啮合间隙符合要求；2）接触面平整无划痕、涂抹密封胶；3）冷却器完整合格。综采钳工6上试验台1）安装减速机；2）加注齿轮油。综采钳工7测试减速机1）启动试验台；2）测试减速机。转动灵活，无异响。综采钳工8清理作业现场1）清理作业现场的工器具；2）清理作业现场的卫D工具无遗漏；2）工作现场干净整洁。综采钳工生。9填写记录填写检修内容。字迹清晰、内容完整。综采钳工r.nViw"丁畀修电工fmwi厚3耽Iirw*1_JIiJrwwjz三-jrwe>z"<)就9lfMB，5.2流程概述流程名称更换刮板输送机（40T）电动机标准作业流程流程编号流程说明适用范围井工矿流程接口5.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1准备工具、材料、配件1）准备工具材料：3吨手拉葫芦、套筒扳手、扳手、手锤、索具、撬棍等；2）准备配件：电动机。1）工具材料齐全可靠：2）规格、型号符合要求。矿井维修钳工2检查作业环境1）拉空刮板输送机；2）检查作业区域顶部支护情况；3）清理机头附近浮煤、杂物。1）刮板输送机空载；2）支护良好；3）无浮煤、杂物。矿井维修钳工3停机、停电1）刮板输送机停机、隔离手把打到零位；2）电源开关停电、闭锁。1）停机、停电；2）电源开关闭锁、上锁、挂牌。煤矿安全规程第四百四十二条矿井维修电工未严格执行停电闭锁上锁制度。4检测瓦斯浓度检测瓦斯浓度。便携式瓦检仪检查设备周围20米范围内的瓦斯浓度达1%时，禁止开盖。煤矿安全规程第一百七十三条、第四百四十二条矿井维修电工作业前未检查瓦斯浓度或瓦斯超限作业。5拆除电动机负荷电缆1）打开电机接线盒上盖；2）验电笔验电；3）放电；4）拆卸基线柱螺栓与电缆压板；5）电缆标识，恢复电机盖板。1）防爆面朝上放置，螺栓放入专用盒内；2）验电笔电压等级符合要求；3）放电绳先接外壳再逐相连接电机接线柱，放电；4）紧固件放入专用盒内；5）电缆头标识清晰，妥善防护。煤矿安全规程第四百四十二条矿井维修电工1）未检查瓦斯浓度或瓦斯浓度超限禁止开盖；2）未验电、未放电或使用电压等级不相符的验电器。6拆除旧电动机1）手拉葫芦预张紧电动机：2）拆卸电动机与连接罩1）手拉葫芦固定可靠；2）螺栓放专用工具盒：3）放置稳妥。矿井维修钳工进行起吊作业时，未安装防护链。连接螺栓；3）分离、吊出电动机。7安装新电动机1）手拉葫芦吊装电动机至安装位置；2）调整、对准安装位置；3）紧固连接螺栓；4）拆除手拉葫芦。D位置准确；2）准确对位；3）齐全、紧固；4）放置稳妥。矿井维修钳工必须有专人负责指挥起吊作业。8连接电动机负荷电缆1）打开电机接线盒上盖；2）穿入电缆，压紧电缆压板；3）安装标识连接电缆：4）清洁防爆面，涂防锈油，紧固盖板。1）防爆面朝上放置，螺栓放入专用盒内；2）防爆密封圈合格，压板紧固；3）接线工艺符合要求：4）螺栓齐全、紧固，无失爆。矿井维修电工9清理现场D清点回收工器具；2）清理现场卫生。D工器具无遗落；2）现场卫生干净整洁。矿井维修钳工10检测瓦斯浓度检测瓦斯浓度。便携式瓦检仪检查设备周围20米范围内的瓦斯浓度达1%时，禁止送电。煤矿安全规程第一百七十三条、第四百四十二条矿井维修电工未检查瓦斯浓度或瓦斯浓度超限禁止送电。11试运转D电源开关手把打到送电位置；2）启动刮板输送机。1）开关显示正常；2）设备运转正常。煤矿安全规程第四百四十二条矿井维修钳工；矿井维修电工禁止人员靠近运转部位。12停机、停电1）停止刮板输送机运行：2）开关手把打到零位。断电、闭锁、上锁。矿井维修电工三1WWiSfl'(w)加枚.点开l)三三H>a*Jw*jH.,.JrMt1BXM>8MttII：rwl更Iiw»翻&L=rwmsJ1I1r»1帔,停电/*M5ftr6.2流程概述流程名称更换刮板输送机（40T）刮板标准作业流程流程编号流程说明适用范围井工矿流程接口6.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1准备工具、材料、配件1）准备工具材料：扳手、手锤等；2）准备配件：刮板、螺栓。1）工具材料齐全可靠；2）规格、型号符合要求，数量充足。矿井维修钳工2检查作业环境1）拉空刮板输送机；2）检查作业区域顶板支护情况；3）清理机头附近浮煤及杂物。1）刮板输送机空载；2）支护良好；3）无浮煤及杂物。矿井维修钳工3停机、停电1）刮板输送机停机、隔离手把打到零位；2）电源开关停电、闭锁。D停机、停电；2）电源开关闭锁、上锁、挂牌。煤矿安全规程第四百四十二条矿井维修电工未严格执行停电闭锁上锁制度。4拆除旧刮板1）拆卸坏刮板处连接螺栓；2）拆除坏刮板。D螺栓放置专用盒内；2）放置妥当。矿井维修钳工5更换新刮板1）正确安装刮板；2）紧固螺栓。D刮板斜面向下，锐角朝向机头方向，放置于连接环内：2）螺杆朝向机尾，加弹簧垫紧固螺栓。矿井维修钳工6清理现场D清点回收工器具；2）清理现场卫生。D工器具无遗落；2）现场卫生干净整洁。矿井维修钳工7检测瓦斯浓度检测瓦斯浓度。便携式瓦检仪检查设备周围20米范围内的瓦斯浓度达1%时，禁止送电。煤矿安全规程第一百七十三条、第四百四十二条矿井维修电工未检查瓦斯浓度或瓦斯浓度超限，可能导致瓦斯事故。8试运转1）刮板输送机开关送电；2）启动刮板输送机。1）电源开关手把打到送电位置；2）设备运转正常。煤矿安全规程第四百四十二条矿井维修钳工；矿井维修电工人员站位正确。9停机、停电1）停止刮板输送机运行：2）开关手把打到零位。断电、闭锁、上锁。矿井维修电工/5*1tw<l4*¾)y：13£丁小»-电工”：Er><7.2流程概述流程名称更换刮板输送机（40T）滚筒链轮标准作业流程流程编号流程说明适用范围井工矿流程接口7.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1准备工具、材料、配件1）准备工具材料：液压紧链器、拉拨器、专用套筒、手锤、铜棒等；2）准备配件：半滚筒、链轮、平键。1）工具材料齐全可靠：2）规格、型号符合要求。矿井维修钳工2检查作业环境1）拉空刮板输送机；2）检查作业区域顶板支护情况；3）清理机头浮煤、杂物。1）刮板输送机空载；2）顶板支护良好：3）无浮煤、杂物。矿井维修钳工3停机、停电1）刮板输送机停电；2）电源开关停电、闭锁。1）刮板输送机隔离手把打到零位；2）电源开关闭锁、上锁、挂牌。煤矿安全规程第四百四十二条矿井维修电工未严格执行停电闭锁上锁制度。4断开链条D拆卸刮板输送机机头处连接环螺栓；2）安装液压紧链器，松链：3）取出刮板、连接环、断开链条；4）松开液压紧链器。1）放置专用盒内；2）液压紧链器安装可靠：3）放置稳妥；4）紧链器放置妥当。矿井维修钳工5拆卸滚筒1）链条脱开链轮；2）拆卸舌板、分链器：3）拆卸滚筒螺栓，分离滚筒。1）分离链条；2）紧固件放置专用盒内；3）放置稳妥。矿井维修钳工6拆除链轮D用拉拨器卸下链轮；2）拆卸肓轴平键。D放置稳妥；2）放置专用盒内。矿井维修钳工7安装链轮、滚筒1）清洁肓轴；2）安装平键、链轮；1）肓轴无污物，涂抹油脂；2）链轮安装到位；矿井维修钳工3）安装滚筒，紧固螺栓。3）安装滚筒，两侧链轮齿位对齐。8安装舌板、分链器1）安装分链器、销轴、开口销；2）安装舌板，紧固螺栓。D安装到位；2）舌板可靠固定。矿井维修钳工9接链1）安装液压紧链器，张紧链条；2）安装连接环、刮板，紧固螺栓；3）拆卸液压紧链器。1）链条松紧适中；2）链条无扭转，螺栓紧固：3）放置稳妥。矿井维修钳工10清理现场D清点回收工器具；2）清理现场卫生。D工器具无遗落；2）现场卫生干净整洁。矿井维修钳工11检测瓦斯浓度检测瓦斯浓度。便携式瓦检仪检查设备周围20米范围内的瓦斯浓度达1%时，禁止送电。煤矿安全规程第一百七十三条、第四百四十二条矿井维修电工未检查瓦斯浓度或瓦斯浓度超限禁止送电。12试运转D刮板输送机开关送电；2）启动刮板输送机。D电源开关手把打到送电位置；2）设备运转正常。矿井维修电工；矿井维修钳工人员站位不正确。13停机、停电1）停止刮板输送机运行；2）开关手把打到零位。断电、闭锁、上锁。矿井维修电工/Mte<*t霓余求开/;七产k皎黑叁耳，rarHIir«n<xr9M0*j:7f'UmIfrww6¾三1AMW U Sr“工 ILJ=! 丁井修,工VM*1f<9l4m8.2流程概述流程名称更换刮板输送机（40T）机尾滚筒标准作业流程流程编号流程说明适用范围井工矿流程接口8.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1准备工具、材料、配件1）准备工具材料：液压紧链器、扳手、手锤、撬棍等；2）准备配件：机尾滚筒。1）工具材料齐全可靠：2）规格、型号符合要求。矿井维修钳工2检查作业环境1）拉空刮板输送机；2）检查作业区域顶板支护情况；3）清理机头浮煤、杂物。1）刮板输送机空载；2）顶板支护良好：3）无浮煤、杂物。矿井维修钳工3停机、停电1）刮板输送机停机、隔离手把打到零位；2）电源开关停电、闭锁。1）停机、停电；2）电源开关闭锁、上锁、挂牌。煤矿安全规程第四百四十二条矿井维修电工未严格执行停电闭锁上锁制度。4断开链条1）拆卸刮板输送机机尾处连接环螺栓；2）安装液压紧链器，松链：3）取出刮板、连接环、断开链条；4）松开液压紧链器。1）放置专用盒内；2）液压紧链器安装可靠：3）放置稳妥；4）紧链器放置妥当。矿井维修钳工5拆除机尾滚筒1）拆卸机尾盖板螺栓，拆卸盖板；2）分离链条与机尾滚筒，使用撬棍拆除滚筒。1）螺栓放置专用盒内：2）链条、滚筒、盖板放置稳妥。矿井维修钳工6安装机尾滚筒1）滚筒吊装到安装位置：2）安装链条，固定滚1）滚筒安装到位；2）链条安装到位；3）螺栓齐全紧固。矿井维修钳工筒；3）安装机尾盖板、紧固螺栓。7接链1）安装液压紧链器，张紧链条；2）安装连接环、刮板，紧固螺栓；3）拆卸液压紧链器。D链条松紧适中；2）链条无扭转，螺栓紧固；3）放置稳妥。矿井维修钳工8清理现场1）清点回收工器具；2）清理现场卫生。1）工器具无遗落：2）现场卫生干净整洁。矿井维修钳工9检测瓦斯浓度检测瓦斯浓度。便携式瓦检仪检查设备周围20米范围内的瓦斯浓度达1%时，禁止送电。煤矿安全规程第一百七十三条、第四百四十二条矿井维修电工未检查瓦斯浓度或瓦斯浓度超限禁止送电。10试运转1）刮板输送机开关送电：2）启动刮板输送机。1）电源开关手把打到送电位置；2）设备运转正常。矿井维修电工：矿井维修钳工1）人员站位正确：2）连接部位不合格，未加防护罩。11停机、停电1）停止刮板输送机运行；2）开关手把打到零位。断电、闭锁、上锁。矿井维修电工V!M*1tS<l)豪开/尸k,”耳)_：rG"1X三'fv117RIlfMmn1|,rwew*11n*wj'*fX.ww»I*Ve三z5)三1«h.r*wz13£丁小»-电工E)三j9.2流程概述流程名称更换刮板输送机（40T）减速箱标准作业流程流程编号流程说明适用范围井工矿流程接口9.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1准备工具、材料、配件1）准备工具材料：3吨手拉葫芦、拉拨器、专用套筒、扳手、手锤、铜锤、索具、撬棍等；2）准备配件：减速箱。1）工具材料齐全可靠：2）规格、型号符合要求。矿井维修钳工2检查作业环境1）拉空刮板输送机；2）检查作业区域顶板支护情况；3）清理机头浮煤、杂物。1）刮板输送机空载；2）顶板支护良好：3）无浮煤、杂物。矿井维修钳工3停机、停电1）刮板输送机停机、隔离手把打到零位；2）电源开关停电、闭锁。1）停机、停电；2）电源开关闭锁、上锁、挂牌。煤矿安全规程第四百四十二条矿井维修电工未严格执行停电闭锁上锁制度。4拆卸电动机、连接罩D手拉葫芦预张紧电动机；2）拆卸连接罩与减速箱法兰连接螺栓；3）拆卸电机、连接罩。1）手拉葫芦吊挂牢固；2）放入专用盒；3）放置稳妥。矿井维修钳工进行起吊作业时，未安装防护链。5拆卸联轴器拉拨器拆除液力联轴器。放置稳妥。矿井维修钳工6拆除减速箱D手拉葫芦预张紧减速箱；2）拆卸减速器输出轴联轴器销轴，分离减速器与链轮轴；3）拆卸减速箱与机头驱动架连接螺栓；4）移出减速箱。1）手拉葫芦吊挂牢固：2）拆卸件放入专用盒内；3）放置稳妥。矿井维修钳工7安装减速箱1）手拉葫芦吊装减速箱至安装位置；2）安装紧固减速箱与机头驱动架连接螺栓；3）安装输出轴与机头链轮轴联轴节；4）减速箱加油。1）对位准确；2）螺栓齐全紧固；3）连接可靠；4）油位符合要求。矿井维修钳工8安装联轴器安装液压联轴器。安装到位。矿井维修钳工9安装电动机、连接罩1）手拉葫芦吊装电机、连接罩至安装位置；2）安装紧固连接罩与减速箱法兰固定螺栓；3）拆卸手拉葫芦。1）对位准确；2）螺栓齐全、紧固；3）放置稳妥。矿井维修钳工10清理现场1）清点回收工器具：2）清理现场卫生。1）工器具无遗落：2）现场卫生干净整洁。矿井维修钳工11检测瓦斯浓度检测瓦斯浓度。便携式瓦检仪检查设备周围20米范围内的瓦斯浓度达1%时，禁止送电。煤矿安全规程第一百七十三条、第四百四十二条矿井维修电工未检查瓦斯浓度或瓦斯浓度超限禁止送电。12试运转1）刮板输送机开关送电：2）启动刮板输送机。1）电源开关手把打到送电位置：2）设备运转正常。矿井维修电工；矿井维修钳工人员站位不正确。13停机、停电D停止刮板输送机运行；2）开关手把打到零位。断电、闭锁、上锁。矿井维修电工«»T*W、或件*HI0WIHrwM).uZJli1jrHFNET歹3三WJ-jatxJu工I停机.r<nxvM*wn)U作Ir第羲510.2流程概述流程名称更换刮板输送机（40T）联轴器标准作业流程流程编号流程说明适用范围井工矿流程接口10.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1准备工具、材料、配件1）准备工具材料：3吨手拉葫芦、拉拨器、专用套筒、扳手、手锤、铜锤、索具、撬棍等；2）准备配件：联轴器。1）工具材料齐全可靠：2）规格、型号符合要求。矿井维修钳工2检查作业环境1）拉空刮板输送机；2）检查作业区域顶板支护情况；3）清理机头浮煤、杂物。1）刮板输送机空载；2）顶板支护良好：3）无浮煤、杂物。矿井维修钳工3停机、停电1）刮板输送机停机、隔离手把打到零位；2）电源开关停电、闭锁。1）停机、停电；2）电源开关闭锁、上锁、挂牌。矿井维修电工未严格执行停电闭锁上锁制度，会造成人员伤害。4拆卸电动机、连接罩D手拉葫芦预张紧电动机；2）拆卸连接罩与减速箱法兰连接螺栓；3）拆卸电机、连接罩。1）手拉葫芦吊挂牢固；2）放入专用盒；3）放置稳妥。矿井维修钳工进行起吊作业时，未安装防护链，会造成人员伤害。5拆除联轴器拉拨器拆除液力联轴器。放置稳妥。矿井维修钳工6安装联轴器D液力联轴器安装在减速器输入轴上；2）加注工作介质：3）检查紧固易熔塞、防爆片。1）安装到位；2）注液口偏离垂直位置60度，工作介质刚好溢出：3）齐全合格，紧固可靠。矿井维修钳工7安装电动机、连接罩D手拉葫芦吊装电机、连接罩至安装位置；2）安装紧固连接罩与减1）对位准确；2）螺栓齐全、紧固；3）放置稳妥。矿井维修钳工进行起吊作业时，未安装防护链。速箱法兰固定螺栓；3）拆卸手拉葫芦。8清理现场1）清点回收工器具；2）清理现场卫生。1）工器具无遗落：2）现场卫生干净整洁。矿井维修钳工9检测瓦斯浓度检测瓦斯浓度。便携式瓦检仪检查设备周围20米范围内的瓦斯浓度达1%时，禁止送电。煤矿安全规程第一百七十三条、第四百四十二条矿井维修电工未检查瓦斯浓度或瓦斯浓度超限禁止送电。10试运转D刮板输送机开关送电；2）启动刮板输送机。D电源开关手把打到送电位置；2）设备运转正常。矿井维修电工；矿井维修钳工人员站位不正确，造成人员伤害。11停机、停电1）停止刮板输送机运行；2）开关手把打到零位。断电、闭锁、上锁。矿井维修电工,更以收透机wr>*泉年）,、SR.IHHI*rn三zrM1,W*I-JJ/fUr*ltt*KMSI!Irm<工<«wJ'FVMVXI1._Jl=JIl停收.停.LrIIL2流程概述流程名称更换刮板输送机（40T）链条标准作业流程流程编号流程说明适用范围井工矿流程接口11.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1准备工具、材料、配件1）准备工具材料：液压紧链器、扳手、手锤、索具、棉纱等；2）准备配件:40T链条、连接环、螺栓。1）工具材料齐全可靠：2）规格、型号符合要求，数量充足。矿井维修钳工2检查作业环境1）拉空刮板输送机；2）检查作业区域顶板支护情况；3）清理机头浮煤、杂物。1）刮板输送机空载；2）顶板支护良好：3）无浮煤、杂物。煤矿安全规程第四百四十二条矿井维修钳工未严格执行停电闭锁上锁制度。3停机、停电1）刮板输送机停电；2）电源开关停电、闭锁。1）刮板输送机隔离手把打到零位；2）电源开关闭锁、上锁、挂牌。矿井维修电工4断开链条1）拆卸更换链条处连接环螺栓：2）安装液压紧链器，松链：3）取出刮板、连接环、断开链条；4）松开液压紧链器。1）放置专用盒内；2）液压紧链器安装可靠：3）放置稳妥；4）紧链器放置妥当。矿井维修钳工5拆除旧链条1）断开更换链条另一端连接环；2）拆除链条。1）连接件放置专用盒：2）链条放置稳妥。矿井维修钳工6更换新链条1）选择链条；2）摆放链条。1）长度一致，成对搭配；2）焊缝一侧向上放置。矿井维修钳工7接链D安装液压紧链器，张紧链条；2）安装连接环、刮板，D链条松紧适中；2）链条无扭转，螺栓紧固；3）放置稳妥。矿井维修钳工紧固螺栓；3）拆卸液压紧链器。8清理现场1）清点回收工器具；2）清理现场卫生。1）工器具无遗落：2）现场卫生干净整洁。矿井维修
