小区住宅楼及地下车库施工组织设计.docx

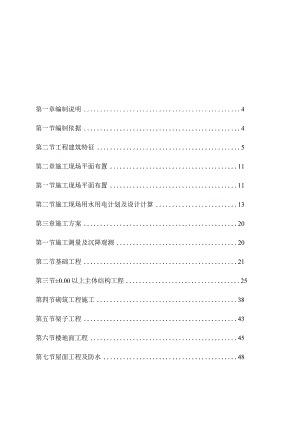

第一章编制说明4第一节编制依据4第二节工程建筑特征5第二章施工现场平面布置11第一节施工现场平面布置11第二节施工现场用水用电计划及设计计算13第三章施工方案20第一节施工测量及沉降观测20第二节基础工程21第三节±0.00以上主体结构工程25第四节砌筑工程施工38第五节架子工程43第六节楼地面工程45第七节屋面工程及防水48第八节门窗工程52第九节装饰工程54第十节安装工程施工60第四章施工组织及进度计划71第一节总体施工程序71第二节施工流水作业段的划分与组织72第三节施工进度计划73第四节主要工序劳动力安排74第五节项目部施工管理组织机构设置76第六节项目经理部的组成78第七节项目经理部的协调管理85第五章质量保证措施88第六章工期保证措施101第七章施工部署104第一节施工部署104第二节施工准备107第八章施工技术措施109第一节冬雨季施工技术措施109第二节防止质量通病的技术措施113第三节现场管理技术措施120第四节降低成本的技术措施121第九章施工机械设备配备计划122第一节机械的选择122第二节机械配备计划表123第十章安全施工措施127第十一章文明施工措施134第十二章主要材料、构配件计划139第十三章使用新技术新工艺的可行性142第十四章项目服务策划144附图：1、施工现场平面布置图2、施工进度计划网络图3、施工进度计划横道图第一章编制说明第一节编制依据本工程施工组织设计编制依据是：一、业主提供的建筑，结构和安装工程设计施工图纸及概况说明。二、招标文件及各类招标答疑纪要。三、国家及上级单位以及公司有关安全生产，文明施工的法规、规定。四、施工现场的自然条件和具体情况。(地质地形，周围环境，交通运输供水供电等)五、本公司的IS09002质量体系相关文件。六、现行的国家建筑安装工程施工与验收规范、质量检验评定标准。(1)工程测量规范(2)土方与爆破工程施工与验收规范(3)地基与基础工程施工及验收规范(4)混凝土结构工程施工及验收规范(5)砖石工程施工及验收规范(6)钢筋套筒、挤压连接技术规程(7)钢筋焊接技术规范(8)屋面工程技术规范(9)建筑地面工程施工及验收规范(10)建筑装饰工程施工及验收规范(11)组合钢模板技术规程(12)建筑施工高处作业安全技术规程(13)建筑机械使用安全技术规程(14)建筑安装工程质量检验评定统一标准(15)采暖与卫生工程施工及验收规范(16)建筑排水硬聚乙烯管道设计及施工验收规范(17)建筑电气安装工程施工及验收规程(18)施工现场临时用电安全技术规范(19)施工现场安全检查评分标准(20)工程建设标准强制性条文(21)陕西省施工现场管理有关文件、标准第二节工程建筑特征该工程位于西安。六七基地，是中国航天科技集团公司第六研究院VII小区一零三厂五期住宅楼B标段，其中7-220号楼为十二层，钢筋碎剪力墙结构，地下车库为一层框架结构，总建筑面积约9328平方米，本工程经长计投发字(2002)第285#号文批准建设，由西安建筑科技大学建筑设计研究院进行设计。一、建筑工程1、该工程为中国航在科技集团第六研究院建设项目名称为航天六院VII-I小区五期住宅楼220栋，建设地点为陕西西安。六七基地，建设规模为地上十二层，长68.64米，宽12.4米，总高度为40.15米，层高均为3米，住宅户数为C型48户、B2型24户，建设物耐久年限为50年，建筑类别为二类，耐火等级二级，抗震设防裂度为8度，结构形式为钢筋碎剪力墙结构，屋面防水等级为二级。2、墙体：正负零以下填充墙均为240实心墙，外围护填充墙采用180非承重空心砖，分户墙采用180非承重空心砖墙，卫生间、阳台及厨房隔墙采用1。0粘土砖墙、分空隔墙采用200实心砖墙。3、楼地面、卫生间、厨房为陶瓷地砖，其余为水泥砂浆楼地面，门窗采用塑钢门窗，外墙装饰均为面砖。4、屋面采用炉渣找坡，挤塑泡沫板保温，APP改性石油沥清防水卷材，设有架空屋面板。5、地下车库：地下车库规模为地下一层，停车数量为45辆，建筑面积1650平方米，建筑高度为3.5米，耐久年限为50年，建筑类别为四类，耐火等级二级，抗震裂度为8度，结构形式为钢筋碎框架结构，长75.6米，宽22.8米。6、地下车库墙体，正负零以下采用240实心砖，外围护填充墙采用240非承重空心砖墙，建筑防水等级三级，地下车库防水底板，顶板及侧墙，碎填加了添加剂做刚性防水，还有2mm厚度聚氨脂涂料作为建筑防水措施，车库室外坡道用毛面花岗岩敷设，内墙采用水泥砂浆抹灰，刷乳胶漆，地面为碎地面，设6米x6米分仓缝。天棚、楼梯间内有机玻璃采光罩，车库板底抹水泥沙浆刷乳胶漆，其他装修本图7-220楼设计。二、结构工程1、本工程结构设计依据建筑结构设计统一标准(GBJ50068-2001)规定：计算结构可靠度，采用的设计基准期T=50年，建筑物结构安全等级为二级，建筑物桩基安全等级为二级，本工程地质勘察报告，由机械工业勘察设计研究院提供。2、本工程地基为预制钢筋佐桩。3、本工程基础为承台梁，高为0。75米，宽为0。65米。基础梁下佐垫层为CIO碎，基础碎标号为C30。地下室车库基础为独立基础，碎标号为C30,S6防水碎。地下室车库墙、顶板等为C40位，住宅楼正负零以上为C30碎。钢筋最小锚固长度和最小搭接长度为施工规范要求。4、住宅楼正负楼以上工程为剪力墙，墙厚为250、200厚，并设有暗柱及连梁。楼板为全现浇板，板厚除阳台外均为150厚，楼梯及阳台为现浇，钢筋HPB235(Q235)、D-HRb335(20MnSi)、D-HRB400。钢筋使用前必须进行检验，检验合格后方可使用。三、安装工程1、给排水：地下车库设有消防给水，共分为消火栓系统和自动喷水灭火系统消防泵，以及消防水箱，设在本建筑外，消火栓消防给水系统设计的秒流量10L/S,采用临时高压供水系统，室内消火栓采用带自救盘的单出口消火栓，消火栓口径为DN65,水枪为中19,水龙带长度25米，消火拴箱采用古铜色铝合金框，茶色玻璃明装，每个消火栓处场设启动消防泵按钮，消火栓采用立框式消火箱，下部置设工具手提式磷酸镂盐干粉灭火器，每具5A,消防系统采用焊接钢管，自动喷淋系统采用镀锌钢管，管均刷漆二遍。本工程住宅楼消防基本同地下车库，生活给水用量为75m3d,热水内分户燃气热水器和太阳能热水器供给，生活给水分为两个区，18层为下区，9J2层为上区，下区太阳能热水器给水管由上区给水立管供水，管道工作压力：上区（含下区太阳能热水器管道）0.6Mpa,下区为0.42MPa,生活给水管和热水管采用给水钢塑管，管件连接，管道穿越住宅客厅时埋地铺设，埋地管道采用铝塑管且不允许有接头，排水管采用机制铸铁管，柔性接口，所有卫生器具由建设单位选型，乙方进行安装。2、暖通本工程暖气工程项目，供暖负荷为378W,建筑物共设三单元热力入口，入口的热负荷Q和压力损失P为：Q1=128KWPl=28KpaQ2=125KWP2=28KpaQ3=125KWQ3=125KWP3=28Kpa供暖热媒采用85-60°C热水，由室外热网集中供应，热力入口处设有热量表，自力式差压控制阀、除污器、温度计、压力表等。散热器选用铝合金框翼型，挂墙明装，每组散热器均为DN3手动跑风，安装见“京OISSBl"，水管管材选用，明管为热镀锌钢管，垫层内为PP-R管，PP-R管埋在每层楼板下浇层的管槽内，埋地直管段每1米设一固定卡，明装管道长度大于600时需用固定卡固定，管件两端距离件15Omm各设一固定卡，PP-R管施工填埋时，严禁含有杂物，防止破坏管道外保护层，管槽回填表层应与欺了地面层有明显区分，以避免装修房屋时将受到破坏，管道穿墙时，应予埋钢套管，穿墙套管两端与墙平。穿越卫生间隔断墙的套管，应用油麻填封严。供暖总立管敷设在不供暖房间，管道井、管道层、楼梯间内的管道，均采用玻璃棉管壳（聚氯乙烯膜面层）进行保温，保温层厚度为40厚。管道安装完毕后，应进行水压试验，系统经试压和冲洗合格后，即可进行运行和调试。3、电气本工程电源采用VV铜芯聚氯乙烯护套电力电缆自小区变电所埋地引入本建筑。本工程建筑用电负荷为三级用电负荷，除电梯及公用照明为三级，由室外引三路220/38Ov电源，一路照明，一路动力，一路应急，楼内采用三相五线制。敷设方式，楼内采用铜芯聚氯乙烯绝缘电缆及电线穿扣压式薄壁钢管保护暗敷。明线路采用BV用Bmm2铜线,4根以上穿G16,4-6根G20,78根穿G25,插座线路采用BV-3x4铜导线，穿3根G20。保护方式，接地型式为TN-S系统，所有钢管，配电箱外壳，进行电缆外壳，建筑物内金属管道零线等均需要用40x4镀锌扁钢与接地装置进行总等电位联结，单相插座的接地也与PE线连接。接地装置：利用地下室基础梁最下层两根钢筋，通焊作为水平接地，参见“JSJF36-15”页，接地电阻VlO欧姆，实测如不满足要求则需增设人工接地极。设备安装高度配电箱距地1.5米，户内配电箱距地2.1米。开关距地1.3米，电源插座距地0.3米。空调插座距地2.1米，电视电话插座距地0.3米。手动报警按钮，火警对讲电话距地1.4米。TV有线电视系统干线采用SYKV-75-9-G5射频电缆，支线采用SYKV-75-9G25及SYKV-75-5-G15,射频电缆穿管道竖井内明设，走道及户内暗设。电话及宽带网由市网引HYA22-2×0.5电话电缆埋地向一层交接箱。电话线路采用PVB-2xO.5铜芯聚氯乙烯绝缘平型软线，13对穿G15,楼内预留宽带网络穿管。第二章施工总平面布置第一节施工现场平面布置一、总平面布置1 .总平面布置的原则：施工现场总平面布置的原则是为创建文明施工工地打好基础，严格执行上级的有关文明施工的各类文件规定，做现场周围围档稳固美观、施工道路硬化平坦，物资材料堆放整齐有序，标牌醒目，禁令明显，办公设施整洁干净，管理规范安全达标。2 .总体布置由于工程处在该小区内，且现场四周均为出入的现场道路，故本工程施工现场四面均搭设围墙，围墙高2.40m,240厚砖墙，每间隔6m砌370x370的砖垛，围墙双面抹水泥砂浆压光，刷白色外墙涂料。使之与小区内全部分开，保证人们的正常出入和生活安全。大门：设在施工现场的西边，大门内搭建12m2的门卫室。道路：新修道路用150厚C25碎硬化，沿施工道路两侧设置240x200的排水沟，坡度3%,排水沟终端设沉淀池，再由沉定池排入现场内排水井内。办公区设在现场的南边，必须对东侧通行道路上方全方位的安全防护，即搭设安全防护通道，消除不安全事故隐患。3 .临设布置：由于施工现场狭小，故现场内考虑搭设三层活动房供职工住宿用。现场的办公室、食堂、娱乐室设在现场的南侧，除办公室为活动房外，食堂、娱乐室均为砖砌，檐高在2.5m以上，上铺石棉瓦，内外全部进行粉刷，并刷106涂料，达到标准化现场办公室的条件。材料库房，工具及其它用房搭建在现场的东侧，均为砖结构或砖混结构。现场的厕所设在现场的西南角，做成水冲式厕所，墙面贴150x200的白瓷砖，地面铺防滑地砖。标准养护室设在现场碎搅拌站的南头，砖混结构、墙面、地面抹水泥砂浆，并安装成标准的养护室，以保证碎的标养温度及湿度。水泥库：设在现场碎搅拌站旁边，设一个水泥罐。由于现场狭小，±（）.00以下的钢筋加工在现场外加工成型，现场绑扎，±0.00以上考虑在现场内加工，设在现场南侧，钢筋、木工棚用钢管扣件搭设、屋面为大波石棉瓦，钢筋棚设在现场的南侧。4 .材料堆放场由于施工现场狭小，在施工时，现场内只考虑部分材料堆放，其余材料随工程日进度情况随时进场，满足当天需用量。砂、石堆放布置搅拌站的后边，原土找5%坡度，夯实后用150厚C20碎硬化。设施料堆放场均沿本工程周边布置，地面应找平夯实并做好排水。5 .机械布置：本工程垂直运输采用双笼式施工电梯及塔吊，设在本工程的北侧位置。现场碎搅拌站设在本工程中间由两台双锥强制式搅拌机（JST50A型）和一台微机控制上料机（YDS60型）组成，供搅拌碎用，采用混凝土输送泵进行施工，搅拌站采用封闭式。钢筋调直冷拉设备以及对焊机等设在钢筋棚一侧，所有机械均搭防护棚。砂浆机设在砂石料的东侧，由三台砂浆搅拌机组成。双笼垂直人货电梯设置在施工现场的西侧和东侧。6 .按照施工总平面布置图，安排砌筑围墙，搭建临设、硬化道路、材料堆放，以及给水供电线路敷设工作。7 .做好施工现场各种标语和警示牌。8 .消防器材按安全生产的规定距离在场分散布置，消防与生活用水，施工用水使用相同管线延伸到施工生活区、现场内设消火栓两个，分别设置现场的南北两端，临时道路的南东侧。9 .施工用电：场地北边角处电线杆引入到现场的配电室,临时用电由配电室分路，分别将动力，其它动力和室内外照明引入提升架，砂搅拌站，等机械设备处及施工区及生活区的用电点。10 .详见施工现场平面布置图。第二节施工现场用电、用水计划及设计计算1.施工用电计划及设计计算(1)用电量计划计算a、主要用电设备卷扬机5×7.5KW碎搅拌机2X12.5插入式振动棒4X2.2平板震动器3X2.2钢筋切断机2X10钢筋弯曲机2义3钢筋对焊机1×38钢筋电渣焊机l×30电锯2X2.5平创1X4.0蛙式打夯机5×2.2合计：电机用电量ZPI=I29.4KW电焊机用电量EP2=68KWb.室灯照明碎搅拌站：5瓦m2l(X)m2=500W钢筋室外加工10瓦/m2×90m2=900W钢筋室内加工木材加工8Wm2×20m2=160W7Wm2×30m2=210W机械维修食堂宿舍办公合计室外照明1.2瓦/m2×20m2=24W5瓦/m2×50m2=250W3Wm2×600m2=1800W6Wm2×80m2=480WZP3=4.324KW碎砖石2Wm2×812m2=1624W1.2Wm2×812m2=974.4W卸车场现场车人主干道夜间运料警卫C=Ic-*信息合计Ep=4.OKWlWm2×100m2=100W0.8Wm2×1080m2=864W2000WKM×0.2KW=0.2KW0.8Wm2×500m2=400W1000KWKM×0.2KW=0o2KW40n×KM×0.2KW=0.2KW总用电量P=(1.05-1.1)X(kl红+k2p2+k3p3+k4p4)COSS查表：Kl=0.7K2=0.6K3=0.8K4=1.0COS=0.7P-(1.05-1.1)×(0.7X+0.6×68+0.8X4.324+1×4.0)0.7=1.08×(129.4+40.8+3.5+4)=1.08×177.7=191.92KW（2）电力系统选择计算按甲方提供供电半径为IOom室内均为绝缘导线a、动力线工电流三相五线制按导线允许电流KZPJ0.9×129.4×1000116460CM,4U=236.20，3XP线XeosX1.73X380X0.75493.05查表，选用铜芯电缆BX35mn?I=180A选用铝芯电缆BLX50mm2I=175A其中电焊机40.8W1.73x380x0.75查表选用铜芯电缆I焊.09X40.8x000.%48安BXIOmm2l=85ABLX16mm2l=85Ab照明总线单相二线制I照（外）p4.i=1x4.0x1000=2424安m×co-220×0.751照（内）=/PZ =XCOS0!×4324×1000220 × 0.75=26.21 安室内外照明按其抗拉强度考虑均选用1Omm2的铝芯橡皮线,2、施工临时用水计算（1）用水量计算工程内容定额用水量工程量用水量（升）现场用水量（升/秒）搅拌碎250Lm31943.864859650.269碎养护200-400Lm1943.865831580.324冲洗模板5Lm23742.3518711.750.01砌砖150250Lm32026404000.022抹灰30Lm272632178900.217浇砖200250L千块55.26138150.017楼地面190Lm239317468900.893砂浆300LM,上水管施工98Lm227.5122295.980.019下水管施工1130Lm247.43279595.90.239现场施工用水量q（升/秒）q=KlMVL】T×t8×3600K1-未预计施工用水系数此处为1.15Ql工程量Nl施工用水定额T-有效工作天此工程为425天七.一每天作班数K2用水不均衡系数，查表为1.5代入公式：q=1.15×43,86x2-X-1-90×1.28×3600=15485965000052108=1.15X4499.68X0.000052=0.269升/秒q碎养=0.324升/秒q冲模=0.01升/秒q砌=0.022升/秒q抹二0.217升/秒q浇砖=0.017升/秒q楼地面=0.893升/秒q上水二0.019升/秒q下水=0.239升/秒现场施工用水量ql=q碎养+q冲模+q砌+q抹+q浇砖+q楼地面+q上水+q下水=2.01升/秒(2)施工机械用水量q2=KlQ2N2-8x3600Kl未预计施工用水系数(1.051.15)Q2同一机械分数(台)N2同一机械台班用水定额K3施工机械用水不均衡系数考虑机械实际用水情况，本项为0,即q2=0(3)施工现场生活用水量3=PJNjM“×8×36Pl-现场高峰人数N3一一现场生活用水定额20260升/人班，根据气候定K4Q3现场用水平均系数1.31.5一每天工作班数P××k4150x40x1.4194升/秒x8x36001.5×8×3600,(4)消防用量现场面积：34.16×67.24=2296.92m2由于本施工现场面积小于5公顷，查表消防用水量为1015升/秒，取Q5=10升/秒，由于Ql+Q2+Q3=2.01+0+0.194=2.204升/秒即Ql+Q2+Q3=2204<Q5=10升/秒考虑置量1%后仍小于消防用水量故按规定取为10升/秒2）水源选择甲方提供市网自来水，其水质、水压均可满足要求。甲方可提供管径50供水，按最低供水能量，即：流速i=12.9米/秒压力损失V=0.47米/公里流量为1.。升/秒可满足工期实际需要，在流量达6升/秒时i=399米/秒v=2.82米/公里3）管径选择如下图所示：DI二流量：6升/秒查表：选管径50钢管1=399米/秒v=2o82米/公里D2流量：0.194升/秒查表：选管径为25mm给水管1=21.3米/秒V=0.38米/公里D3流量：2.01升/秒查表选管径为40mm的给水管：1=178米/秒V=I.59米/公里根据现场具体情况：遵守方便、安全、运距短、交叉少，有利于工程质量、进度、安全、环保及减少成本再则进行平面布置，详见施工总平面布置图。第三章施工方案第一节施工测量及沉降观测一、施工测量平面控制：1、根据总平面设计图提供的坐标点和建设单位提供的建筑红线，用坐标计算法建立施工控制图。2、根据己建立好的施工控制网，用经纬仪测出建筑物的外轮廓主轴线，然后按设计图纸用钢尺丈量出开挖基础的边界线。3、±0.00以下基础结构施工时，根据施工控制网，在基坑边上埋设主轴线的控制桩位，用经纬仪向施工面投测放线。4、施工至±0.00以上（即首层地面处）,用经纬仪测出四角主轴线控制点，在各控制点上做出明显标记并加以保护，做为主体结构采用“外控法”轴线投测的基准点。后各层施工时，根据基准点再放各层施工平面轴线。二、施工测量竖向控制主体结构施工测量竖向控制采用“外控”的方法并用相互校核，以保证测量准确无误。外控法施工测量要点如下：随主体结构楼层施工，用经纬仪将建筑物大角处的主轴线投测到外墙上，并弹出墨线用红漆标注，每层放线时，由此向楼层投测控制：三、标高测量按照建设单位给定的城市水准点，在施工场地上建立水准基点，但其点数不得少于六个，点间距离为50-80m,每隔一定的时间，或发现有变动可能时，应进行复测，以查明水准点高程是否有变动。基础桩头土方开挖时，以±0.00标高控制点测出各负数整米数的水平点，并在基坑壁上做标记，最后将水平仪移至坑底，校测基底标高。结构施工至±0.00以后，根据高程控制点，用水准仪将+0.5米水平线投测到底层外墙上，用红漆标明，以此做为向上各楼层传递高程的基准点，高程传递用钢尺垂直向上量取，然后将经纬仪安置在施工层上，校测由下量取的各点，误差控制在5mm以内。高程测量用的钢卷尺必须经过鉴定，量高差时尺身应铅直并用标准拉力，同时进行尺长和温度改正，以确保各层标高的准确性。四、测降观测1、观测点的设置根据图纸设计要求，沿降观测点设在每个隔墙的外墙面，两个山墙轴线的外檐墙处，共设置14个观测点。沉降观测点在底层碎剪力墙施工完毕后开始设置，其标高为+0.20m,观测点用20的园钢弯成L型，弯钩长40mm,露出的端头锂成球面，埋入端开成燕尾并进行防锈处理，然后埋入墙内，埋入深度200mm02、观测高程的确定，以绝对高程5）为准，在现场内选择4-6个永久固定点，测出固定点对建筑物±0.00的相对标高组成水准网，作为沉降观测的依据。3、观测次数第一次测出沉降值为零的高程，以后每一楼层完成后测一次，封顶时测一次，内外抹灰及楼面施工完成时测一次，最后交付前测一次，全部交工后测一次，测完成全部观测工作。沉降观测量单位一律用毫米表示，并作好记录。在观测过程中如发现异常情况应及时与甲方及设计单位联系。第二节基础工程基础工程施工内容有ClO碎垫层，C30碎承台基础，墙柱钢筋碎，地沟砌筑，回填土等内容。一、施工顺序定位放线一桩头清理TClo碎垫层T放线T承台梁钢筋T墙柱钢筋一承台梁侧模T验收T承台梁碎T碎养护T墙柱钢筋一墙柱模板T碎养护一砌基础砖一砌地沟一房心回填土。二、施工方法：1、钢筋工程。(1)钢筋采用现场加工成型，I级圆盘钢筋采用调直机调直，加工场加工，l6以上的钢筋采用闪光对焊连接；现场安装中16以上的竖向钢筋采用电渣压力焊连接，各种接头必须符合图纸和规范要求。(2)承台，基础拉梁配筋一次绑扎成型，承台上、下层的筋网片之间用16钢筋马凳架起，其纵横间距均为800mm,呈现梅花型布置。(3)基础墙钢筋插筋绑扎后进行加固，防止碎浇筑中位移，加固方法是在距承台上层钢筋5CM处开始加横向通长筋并用铅丝扎牢。并用临时附加筋支撑钢筋与预留、墙钢筋焊牢。(4)承台钢筋绑扎好后，进行咱检利“专检”,按程序认真进行“隐蔽工程验收(5)碎浇筑前，认真校核墙插筋的位置，规格、间距，并检查加固情况，浇税时，安排专职钢筋工跟班作业，负责墙插筋的位置不发生位移。2、承台模板工程。(1)承台外侧，墙模用组合钢模板，支撑采用48x3.5的钢管0650,模板接头处用贴胶带堵缝，以防碎漏浆。(2)墙钢模板拼装采用竖向拼装，承台基础外侧用横向拼装，拼装应相应错开，接缝平整，顺直，组装时所有模板涂刷脱模剂且拼缝均塑料纸封浆，阳角全部采用角模。墙模板，采用中14的对拉钢片紧固，对拉钢片纵横间距不大于700x1000。(3)墙采用满堂脚手架做固定点，加固采用P48x3.5的钢管间距600-800进行加固稳定，模板的几何尺寸要符合图纸的设计要求。3、混凝土工程(1)承台基础碎的施工要点：根据本工程设计图纸所示，承台基础砂施工时，应按公司IS09002质量体系要求编制特殊工序的施工方案，其施工要如下：配合比的选定：配合比的选定：配合比的设计，既要保证佐强度满足设计要求，又要尽量减少水泥用量，降低水化热，防止碎产生裂缝。配合比设计选用水化热较低的525。硅酸盐水泥，出厂后经贮存7天以上。石子采用级配良好的碎石，细度模数大于2.5的中砂。砂、石含泥量均要小于1%。碎入模温度的控制碎浇筑过程中，前台和后台加强联系，统一指挥调度，减少税转运中的停滞时间，有效控制碎的入模温度。位施工措施。a.浇筑方法，碎采用现场搅拌，采用输送泵顺长方向由远而近向后退浇，一次浇筑到位。b.振捣方法：碎浇筑时，配置四台振动棒，先分别在碎斜面上、下端同时振捣，使碎料自然流淌，紧接着全面振捣，组织好震动棒的走向，严格控制震捣时间，移动间距和捣入深度。特别是在斜面底部和边角处要加强震捣，防止漏震。震捣时间：一般为20-30S,使用高频振捣器时，最短不应小于10S,移动间距：采用行列式，每次移动位置的距离不大于30CM。插入深度每次浇捣厚度不超过振动棒长度的1.25倍，振捣二层时，应插入下层中5CM左右。C.泌水处理：碎浇筑中，用小型污水泵由积水坑内随时抽出碎游离的泌水和浮浆，碎浇筑面浇筑成形后1小时左右，用长刮尺刮平，然后用木抹搓压两遍，赶去表面泌水，提高硅的密实度。碎的养护措施：本工程承台基础役的养护采用二层麻袋加一层塑料薄膜并浇水养护(2小时浇一次水)。碎的测温措施：a.测温方法：采用简易测温法，在碎中预埋32钢管，底部用钢板焊死，上部高出碎面IOCM,内设30CM左右高水，用木塞封口。b.测温点布置：必须具有代表性，全面反映碎各部位的温度，从高断面考虑应包括底面，中心和上表面，从平面考虑应包括中部和边角区。c.温度监控：测温工作从碎浇筑后12小时开始，温升阶段每2小时测一次，降温阶段每4小时测一次，7天后每天测二次，测温14天，做好测温记录。(2)基础墙、碎的施工要点基础墙筋绑扎后，在自检和专检的基础上提交监理工程师检查验收，同时履行隐蔽工程记录手续。基础墙模板采用组合钢模板，竖向拼接、接缝应相应错开，接缝用纸胶带密封，以防漏浆，模板加固采用1.2m厚钢片做对拉片固定，并采钢管搭设满堂脚手架固定模板。模板安装前，做好模板的基准定位工作。具体做法是根据施工图在基础上表面弹出碎墙的轴线，模板的边线和外侧控制线，以便于模板的安装和校正。控制好模板的标高，模板安装时，用水准仪把建筑物水平标高根据实际标高的要求，直接引测到模板安装位置。浇筑税应分层下料震捣密实，浇捣时，安装专职钢筋工和木工跟班作业，做好钢筋和模板的维护工作。模板拆除的顺序和方法：遵守先支后拆，先非承重部位，后承重部位以及自上而下的原则，拆除时严禁用大锤和撬杠硬砸硬撬。4、房心回填土：房心回填土，采用外购黄土及部分土方开挖时的土，要求土内不得含有树根、杂草，及有机物，含量控制在规范规定的之内。回填时，所用回填土必须过筛，土的最大粒径不能大于15mrn,应分层进行回填，每一层需铺厚度为240mm,用蛙式打夯机夯打，夯打遍数不少于三遍，分层进行取环刀进行干容重及压实系数的测定。压实系数必须符合图纸设计要求。另外在打夯时，打夯机不能在碎梁上或墙上碎撞。第三节±0.00以上主体结构工程一、主体结构垂直运输本工程主体施工阶段开始前，于本工程的北侧安装两台施工电梯、一台塔吊解决主体施工的材料及设施的垂直运输问题。具体位置见施工现场平面布置图。二、总体施工顺序1、放线抄平一绑扎、焊接墙柱子筋一检查验收一支墙柱的模板一验收T浇墙柱、碎一养护T拆除墙柱模板T支设大梁底模T绑扎连梁钢筋T验收T支大梁侧模及现浇板模板T绑扎现浇板钢筋T验收T浇筑大梁、现浇板碎T养护一拆除现浇板、梁模板一砌填充墙。三、钢筋工程施工方法：1、施工工艺：钢筋翻样一材料检验一焊接试验一钢筋制做一成品钢筋检验一钢筋绑扎一成型钢筋验收一隐蔽工程记录2、材料要求外观检查，每批钢筋均应进行外观检查，表面不得有裂纹，结和折叠及锈蚀，钢筋每IM弯曲度不应大于4MM。力学性能试验：进场的钢筋按规定的取样方法抽样，进行拉伸试验（包括屈服点，抗拉强度和伸长率）及冷弯试验。经试验不合格的及时清运出场外。进场的钢筋，应按批量和炉号提供合格证和试验报告，技术资料不明的钢筋不得进场。3、钢筋接头类型。框架柱钢筋直径12mm以上的竖向钢筋采用电渣压力焊。现浇板受力钢筋采用搭接绑扎连接。基础及梁、纵向钢筋接头采用闪光对焊连接。4、施工要点：钢筋翻样应认真熟悉施工图，严格按设计要求和规范及抗震结构要求进行钢筋翻样，并应向钢筋制做班进行认真详细的交底。钢筋制作时应先进行试弯，大量符合要求时再开始下料，钢筋下料要统筹安排，降低损耗。制作好的钢筋分规格、品种、构件编号分类堆放整齐，并作好标识，说明构件的编号和名称、规格及根数。制作时，小于P12的圆盘钢筋，使用冷拉调直，冷拉率不宜大于4%。大于12的钢筋应进定尺料，采用机械切断、弯曲。墙柱钢筋绑扎，应特别重视墙柱结构加强部位满足设计和规范要求，墙柱结构加强部位是：墙柱结构的顶层、底部加强区。钢筋对焊前后清除钢筋端头150三范围内的杂物，以免在夹具和钢筋间因接触不良而引起“打火同时，如钢筋端头不直有弯曲时，应予以切除。焊工应持证上岗，焊接前和更换钢筋的规格品种时，先制作对焊试样进行复试，合格后才能成批焊接。焊接完后，应待接头处由红色变成黑红色才能松开夹具，平稳地取出钢筋，以免引起接头处弯曲。钢筋在焊接过程中，如发现轴线偏移，接头弯折，结合不良烧伤，夹渣等焊接缺陷应采取措施及时切除。墙柱钢筋制作，按结构层分流水段配置，墙柱竖向钢筋接头应相互错开，同一截面接头不得超过50%。梁内主筋分段加工制作，钢筋接头的留设位置及焊接必须满足规范和设计要求。有接头的受拉区钢筋截面面积不得超过受拉筋总面积的25%,有接头的受压截面面积不得超过受压区钢筋总面积的50%。绑扎要求。a.现浇板面的钢筋纵横交叉点全部绑扎，绑扎扣呈现八字形分布。b.箍筋和梁主筋应道道绑扎，墙柱的箍筋开口应向上交错放置，且主筋道道绑扎，绑扎后箍筋弯钩成135。c.现浇墙柱施工时，不预先留设连墙钢筋，待后砌墙施工前，采用进口种植胶种植钢筋，以确保不损伤碎面，拉结筋构造要求按图纸要求进行施工。d.如钢筋与预埋电线管位置冲突，可将竖向钢筋沿平面弯曲，横向钢筋上下弯曲，绕开预埋管，严禁任意切割钢筋。e.为保证楼板上层负弯矩钢筋的正确位置，施工人员不得在钢筋面上随意走动，同直径的钢筋，根据现浇板的厚度，做马凳铁支撑，每一米绑一个，呈现梅花状分布。板面混凝土施工时，用(p20的钢筋焊成铁马凳，上铺6CM的木板，做人行通道，并安排专职钢筋工值班，发现钢筋位移或弯形及时修复，保证钢筋间距、位置、保护层始终符合要求。f.绑扎钢筋和钢筋骨架尺寸允许偏差表。项次项目允许偏差(mm)检验方法1网的长度、宽度+10尺量检查2网眼尺寸焊接±10尺量连续三档绑扎±20取最大值3骨架的宽度、高度±5尺量检查4骨架的长度±10尺量检查5受力钢筋间E巨±10尺量检查排距±56绑扎箍筋构造筋间距±20尺量检查7焊接预埋件中心线位移5尺量检查水平高差+38受力钢筋保护层梁、柱+5尺量检查墙板+3四、模板工程模板体系是保证工程质量的重要一步，因此结合本工程的特点和以往工程的施工经验，我们设计出适合本工程特点的适用科学的模板支撑体系，满足该工程质量要求。(一)模板选用1、本工程设计为碎剪力墙，根据此设计特点，结合我公司情况，决定利用新竹胶合板制做墙柱模板，并按三层模板需用量配置。由于竹胶合板表面平整，侧边顺直，易安装，模板拼装后接缝严密，不易漏浆，碎成型后表面平整，几何尺寸准确易达到清水税等优点。另外由于该工程墙柱设计断面较大，为了防止胀模，故采用l4的对拉螺拴，配l6的PVC管，采用蝴蝶卡将模板固定，保证墙柱的断面尺寸，来预防模板胀模，对螺拴的间距上下每隔60Omm设一道，墙柱模板的加固采用483.5的钢架管搭满堂脚手架来整体加固。另外为了防止梁墙接头出现跑模、夹渣、漏浆等质量通病：故设计梁墙接头的定型模板。定型梁墙接头模板的配制应根据墙、梁结构平面布置图，墙的断面及梁高、位置预先设计，绘制定型模制作及安装图，编制相应的编码，在安装时，对号入座，防止安装模板时出现混乱现象。(1)定型梁墙模板的设计及制做、安装：定型梁墙模板的边框采用/40x40x4的角铁，面板采用12mm厚的竹胶合板，角铁与面板连接采用3.5mmx25mm钾钉钾接牢固，钾钉间距不大于150mm,角铁与角铁转角处采用电焊焊接牢固。定型模板的高度采用为1.5米高，宽度根据墙柱设计断面的宽度，梁与模板接口处裁成为梁断面尺寸，再在面板四周围边固定角铁。定型模板制做好后，按编号进行堆放，并涂刷脱模剂。定型模板的安装、待墙碎浇灌完，墙模板拆除完毕后开始安装，墙碎浇灌时，浇灌至梁底标高低300mm处，定型模板的安装时，梁口模板高于墙碎顶向IOn)m,四周采48x3.5的钢架管配以十字扣件固定型模板，并用大头楔紧固牢固，加固三道，即墙碎上一道，防止定型模下滑，定型模板的下口一道，防止定型下口胀模开口、漏浆，定型模板上梁底处加固一道，防止模板上口张开造成碎变形。墙定型模板的四角采用阳角模板用U型卡连接紧密。(2)定型模板的拆除：a.定型模板的拆除必须待梁板碎强度达到设计强度以后及同龄期役强度标准以后方可拆除。b.拆模时，不得使用大锤，以防止模板碰撞开裂，如拆除困难可用撬杠从模板底部垫一块木板撬动角铁，但不得撬动面板。c.模板拆除完后及时涂刷脱模剂。在运输时，必须接一个型号进行运输，不得混运，并且要轻拿轻放，不猛摔，造成面板与角铁开裂。d.拆除后的模板必须按型号堆放，堆放场地要平整坚实，不得堆放在松土和坑洼不平处，禁止在水中浸泡。(3)定型模板安装注意事项。a.严格按施工安全操作规程和模板施工要点执行。b.模板支设，对其固定点要设专人检查是否支稳，牢固拧紧。不得有漏支，漏拧现象发生，以
