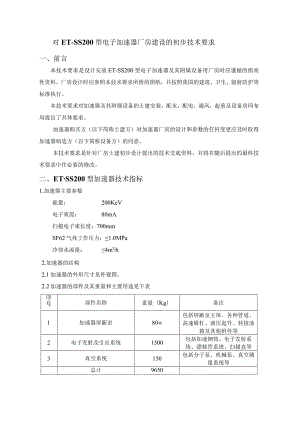

对ET-SS200型电子加速器厂房建设的初步技术要求一、前言本技术要求是设计安放ET-SS200型电子加速器及其附属设备用厂房时应遵循的指南性资料。厂房设计时应参照本技术要求所附的图纸，并按照我国的建筑、卫生、辐射防护等标准执行。本技术要求对加速器及其附属设备的土建安装，配水，配电，通风，起重及设备房间布局提出了具体要求。加速器购买方（以下简称土建方）对加速器厂房的设计和参数的任何变更应及时取得加速器制造方（以下简称设备方）的同意。本技术要求是针对厂房土建初步设计提出的技术交底资料，并将在随后提出的最终技术要求中作必要的修改。二、ETSS200型加速器技术指标1.加速器主要参数能量：200KeV电子束流：80mA扫描电子束长度：700mmSF62气体工作压力：1.0MPa冷却水流量：4m3h2.加速器的结构2.1加速器的外形尺寸见外观图。2.2加速器的部件及其重量和主要用途见下表序号部件名称重量（Kg）备注1加速器屏蔽室80包括屏蔽室主体、各种管道、高速辑杠、液压起升、转接油箱及其他附件等2电子发射及引出系统1500包括加速钢筒、电子发射系统、漂移管系统、扫描盒等3真空系统150包括分子泵、机械泵、真空测量系统等总计96502.3加速器配套设备序号设备名称设备用途备注1调压器为加速器电源供电2高压电源为加速器提供高压电源包括电源钢筒、支架等3控制柜加速器系统运行监测和控制控制器、检测测量系统、信号隔离调理、人机界面（触摸屏）、扫描偏转系统、聚焦电源，分子泵电源4配电柜为加速器和辐照设备提供电源包括水泵、排风机、机械泵和加速器配电和控制5辐射剂量检测及安全连锁系统为操作人员提供安全保护2.加速器辅助设备外形尺寸、重量见加速器建筑平面图。三、为保证加速器顺利安装和正常工作，下面对厂房建设提出初步技术要求：1 .由土建方提供的加速器配套设备6冷却水系统提供加速器运行时的冷却循环水包括制水机、水箱、水泵、冷却塔等7通排风系统去除有害气体，提供干燥空气包括风机、风管、进风口等2 .对加速器配套设备布局的基本要求2.1 加速器配套设备的布局应符合加速器工艺流程图上的要求。2.2 除了加速器以外的设备不需要专用的基础。2.3 因为ET-SS200采用自屏蔽结构，加速器本身产生的辐射小于国家标准，所以可以安放在普通厂房内。厂房内需要一个安装加速器的基础。厂房内应该有满足运进加速器的通道。2.4 控制室加速器的控制柜可以放在加速器的附近不需控制室，也可以与束下装置的控制系统放在一起，但加速器的控制柜与墙壁的距离不能小于800mm。3,对供电系统的基本要求设备方提供的加速器及辅助设备用电情况见下表序号设备名称用电容量接地要求备注1电子加速器3相，380V,60kW小于0.5欧由配电柜输出至调压器再到加速器电源2机械泵3相4线380V、由配电柜提供和控制3分子泵单相220V、1.44KW配电引到控制柜内的分子泵电源5控制柜单相3KW见备注由隔离变压器提供，并做防雷保护3对供水系统的基本要求设备方提供的加速器及辅助设备用冷却水情况见下表序号设备名称流量入口水压水质入口水温备注1扫描盒1.5t/h0.4MPa软水或去离子水（防止管道结垢）<322分子泵0.5th<323水冷靶1.5t/h<32加速器工作时需要冷却水冷却的热量总功率为16KWo冷却水系统应是封闭循环并防尘、防锈。加速器工艺流程图上给出冷却水管路示意图，这些水管原则上不应使用会生锈的管道并安装过滤装置。水管直径由土建设计人员根据上表中各个设备的冷却水流量确定。4对起重系统的基本要求在厂房内需要安装一台桥式吊车（如厂房允许5吨汽车吊进入，可以不安装吊车）。吊车吊重：25吨；吊钩高度：,6m；吊钩慢速档速度：W2m分钟，检修时加速器最大部件重量为4吨。6对通风系统的基本要求6.1 加速器工作时会产生臭氧，应该有排气管道接到加速器上的排风管道口，加速器有2个的排风管道口，直径为100mm。排气通风系统的风量和风压由土建设计人员根据国家有关规定确定。6.2 加速器的机械泵工作时会产生少量油烟需排到厂房内，加速器加速钢筒在检修时需排空其内的N2,土建设计人员根据国家有关规定设计厂房的通风时应将上面因素考虑在内。7控制系统的基本要求加速器辅机（水泵、排风机和机械泵）的配电和控制由乙方提供，甲方负责将外网电缆引至乙方配电柜即可。控制系统电缆的敷设，如果采用暗敷方式，则甲方根据线缆表提供电缆工艺线管，并做好标识，待甲方确定系统整体布局后再定。8对安全保护系统的基本要求加速器的安全保护系统包括紧急停机按钮，门连锁，声光报警环境剂量监测和连锁。四未尽事宜由双方协商解决
