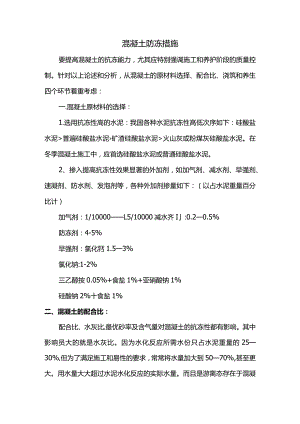

混凝土防冻措施.docx

混凝土防冻措施要提高混凝土的抗冻能力，尤其应特别强调施工和养护阶段的质量控制。针对以上论述和分析，从混凝土的原材料选择、配合比、浇筑和养生四个环节着重考虑：一.混凝土原材料的选择：1.选用抗冻性高的水泥：我国各种水泥抗冻性高低次序如下：硅酸盐水泥>普遍硅酸盐水泥矿渣硅酸盐水泥>火山灰或粉煤灰硅酸盐水泥。在冬季混凝土施工中，应首选硅酸盐水泥或普通硅酸盐水泥。2、掺入提高抗冻性效果显著的外加剂，如加气剂、减水剂、早强剂、速凝剂、防水剂、发泡剂等，各种外加剂掺量如下：（以占水泥重量百分比计）加气剂：1/10000L5/10000减水齐I:0.20.5%防冻剂：4-5%早强剂：氯化钙1.53%氯化钠:1-2%三乙醇按0.05%+食盐1%+亚硝酸钠1%硅酸钠2%十食盐1%二、混凝土的配合比：配合比、水灰比,最优砂率及含气量对混凝土的抗冻性都有影响。其中影响员大的就是水灰比。因为水化反应所需水份只占水泥重量的2530%,但为了满足施工和易性的要求，常常将水量加大到5070%,甚至更大。用水量大大超过水泥水化反应的实际水量。而且是游离态存在于混凝土中,游离水越多,孔隙就越多,密实度就越小，因而就会降低混凝土的抗冻能力，甚至结冰，使混凝土抹面工作难以进行。冬季进行混凝土施工时，一定要掌握好砂率，控制好水灰比,般不宜超过0.6.=.混凝土的浇筑：混凝土搅拌得均匀透彻，有利于增进混凝土强度和提高抗冻性。因此尽量采用机械搅拌，如若用人工搅拌，一定要搅拌到混凝土混合物的颜色均匀一致。在浇捣时避免过振与漏振，不允许产生分层离析泌水现象,如果出现泌水,应设法排除,以免破坏混凝土的整体结构，影响混凝土的强度、抗冻等性能。原材料加热：在混凝土拌和前将水或粒料加热。通常是仅将水加热,因为加热水设备简单，同时水的热容量比粒料容量大，一般Hkg水升高时所吸收的热量要比Ilkg粒料升高所吸收的热量多4倍。拌制混凝土时，把水加热6585oCo或者把水和石砂料一齐加热到60-70oCz要保证混凝土在拌和时的温度不超过4CTC,摊铺后的温度不低于IO20oCo因而,混凝土的运输距离不宜太远。防止在运输过程中降温过快。应事先将前台各种机具准备好。混凝土入模后抓紧时间振捣、整平、抹面。四.混凝土的养护：由于冬季气温较低，水泥的水化反应迟缓，致使浇捣作业过后很长时间（一般5小时之后）才能进行最后一道抹面工作。一般早上开机挠筑混凝土。这样下午浇筑的混凝吐一般到晚上零点之后才能完成抹面工作。如果晚上气温低于冰点，混凝土表面往往结冰，不能抹面压纹,甚至把抹面压纹的混凝土也结冰彳寺第二天气温回升冰融化后,混凝土表面由于冰的膨胀作用而疏松，凝固后不密实，达不到混凝土表面所要求的致密性。对于此种情况，要做好混凝土的养护工作，避免混凝土表面结冰，具体作法如下：1、改变常规做法，晚间浇筑混凝途：抓紧时间进行初抹面两遍；压砂整平后盖上保温层，待白天气温升高到0之上时再进行最后一道抹面和压纹。2、混凝土铺筑后，采用蓄热法保温养生，由于水泥的水化作用释放出的热量使混凝土集料温度上升,塑料布和草苫子覆盖路面使水化热量蓄保起来（刚浇筑抹面的混凝土塑料布放到底层，可防止草粘到混凝土上妨碍最后一遍抹面压纹），以减少路面热量的失散。使之在适宜的温度下硬化达到一定的强度时（一般在早上八点之后）就可进行最后一遍抹面压纹工作，之后再凝固一会，在晚上八点之前，最后盖好保温层。为防雨雪天气把草苫子湿透而去保温作用，宜把苫子盖在底层。塑料布盖在上层。特别值得注意的是，因钢摸板散热快、致使混激土两侧结冰。因此。混凝土四边，一定要加厚盖好，减少空气对流。3、采用真空吸水工艺：可吸出多余的游离态水份，降低混凝土的水灰比，提高混凝土的强度，增强抗冻性，并能缩短混凝土的抹面工作时间；从而能大大提高新浇筑混凝土的抗冻能力。4、使用抗冻剂：抗冻剂的使用比例45%。5、严密注意天气变化情况、遇到阴雪天气或冷空气入侵，应暂停混凝土的作业、待气温稍回升后再作业。
