煤矿测量标准作业流程.docx

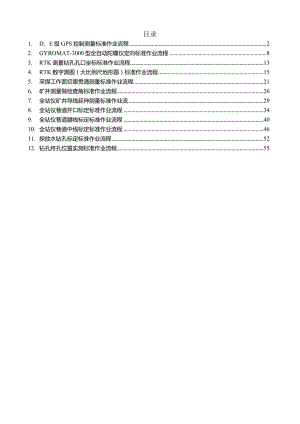

目录1. D、E级GPS控制测量标准作业流程22. GYROMAT-3000型全自动陀螺仪定向标准作业流程83. RTK测量钻孔孔口坐标标准作业流程134. RTK数字测图（大比例尺地形图）标准作业流程155. 采煤工作面切眼贯通测量标准作业流程216. 矿井测量做检查角标准作业流程267. 全站仪矿井导线延伸测量标准作业流298. 全站仪巷道开口标定标准作业流程349. 全站仪巷道腰线标定标准作业流程4010. 全站仪巷道中线标定标准作业流程4611. 探放水钻孔标定标准作业流程5212. 钻孔终孔位置实测标准作业流程551. D、E级GPS控制测量标准作业流程1.1 流程图1.2流程概述流程名称D、E级GPS控制测量标准作业流程流程编号流程说明适用范围流程接口1.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1接受任务接收GPS控制测量委托书。明确GPS控制测量的用途、作业时限、地点、控制范围等。测量委托书测量负责人2踏勘现场1）巡查测区基本情况；2）踏勘周边等级控制点。1）要求了解现场地质及地貌情况，选定适合埋石、便于观测的区域；2）确认等级控制点标志完好，附近没有沉陷、滑动的迹象：3）熟悉现场及等级控制点周边道路情况。城市测量规范99版2.2测量技术员；矿山测量工3编制方案1）确定控制测量等级和平面坐标系统、投影带、面等；2）收集测区已有测绘资料，周边高等级控制点成果等，并分析、利用：4）'根据控制目的、范围、周边局等级控制点分布情况结合踏勘后了解的情况，合理布设GPS控制网;5）确定接收机、人员数量，施工进度等；6）根据网型特点、交通情况、测量人员及设备数量等制定现场测量方案。D按委托要求采用坐标系统及投影带、面，测区内投影长度变形不大于2.5厘米/千米：2）测绘资料及高等级控制点成果经过验收，有效；3）GpS布网原则要符合工程测量规范的相关要求：4）仪器设备完好，经过年检，接收机数量大于3台；5）现场测量搬站顺序应兼顾成本最小和网型连接等要求。工程测量规范07版第3章、全球定位系统（GPS）测量规范09版第3条GPS测量方案矿山测量工；测量技术员1审批D优化、确定测量方D确保技术设计符合相关规测绘技术设计规GPS测量方案测量负责人案；2）签署审批意见并签字确认。范要求；2）确保技术目标满足委托耍求。定05版5.65学习方案组织作业人员学习测量方案。要求工程开工前对检查人员、作业人员进行技术培训，学习测量方案及有关技术标准、操作规程。测量技术员；矿山测量工6-1选点、埋石1）根据设计点位，结合踏勘后了解的情况现场选点；2）在选定点位上埋设固定标石，并标记点号。选点、埋石标准遵照全球定位系统（GPS）测量规范的要求执行。全球定位系统（GPS）测量规范09版第7、8条点之记矿山测量工；测量技术员6-2检查工器具1）检查仪器电池电量；2）检查GPS接收机的外观及搜星能力，检查仪器数据的存、取功能。电量充沛，工器具完好。测量设备检查记录矿山测量工7GPS观测1）安置天线，量取天线同j;2）接收机开机，进行观测；3）接收机关机：4）一个观测时段结束后，根据测量方案进行迁站；5）完成所有站点的观测任务；6）填写观测记录。D水准泡居中，对中误差不大于1毫米；2）开始、结束各量一次取平均值，仪器高量至天线护圈，两次量取天线高互差小于3毫米；3）确保观测过程中记录灯一直闪烁；4）同时观测有效卫星数大于4颗；5）D级网观测，1个时段为60分钟，E级网为40分钟，每测站至少观测一个时段，二次设站点数不少于总点数的60%；6）观测记录包括：点名、观测人员姓名、仪器高、仪器编号、开关及时间。全球定位系统（GPS）测量规范09版第10条GPS数据文件电子表单；GPS现场观测记录矿山测量工；测量技术员8成果解算1）导出观测数据文件；2）数据文件导入解算软件，更改各站点名、天线类型和天线高；D观测数据文件齐全；2）站点名、天线类型和天线高等录入正确；3）基线解算通过；测量技术员3）解算基线；4）无约束平差：5）约束平差;6）导出平差报告。4）无约束平差通过；5）约束平差通过：6）GPS测量成果的点位中误差满足委托要求；7）成果解算要求对算检核。9编写技术总结编写技术总结，进行技术交底。D说明测区范围与位置，自然地理条件，交通条件等；2）说明任务来源，测区已有测量成果，项目名称，施测目的和基本精度要求；3）说明施测单位，施测起讫时间，测量人员数量，技术状况；4）说明技术依据；5）说明作业仪器类型、精度以及检验和使用情况；6）评价点位观测条件，说明埋石和重合点情况；7）说明联测方法、完成各级点数与补测、重测情况，以及作业中存在的问题；8）说明外业观测数据质量分析与数据检核情况；9）说明数据处理方案、所用软件、星历、起算数据、坐标系统以及无约束平差、约束平差情况；10）说明误差检验及相关参数和平差结果的精度评估等；11）各种附表和附图。全球定位系统（GPS）测量规范09版12.7测量技术员IO审核提交测量负责人审核。1）要求对技术总结报告及成果表等进行审核；2）要求对技术总结报告给出批示。GPS测量成果附表测量负责人11验收1）通知委托方进行成果验收；2）配合委托方进行外业1）成果验收检查内容及方法遵照平面控制测量成果质量检验技术规程的相关规定执平面控制测量成果质量检验技术规程10版第6章测量负责人；测量技术员检查验收；3）配合委托方进行内业检查验收；4）验收不合格的项目需要重新观测或解算。行；2）补测、重测和数据剔除合理：3）验收报告结论明确，签字齐全。12提交、归档、交桩D将验收后的成果提交委托方；2）委托方提供的资料、原始数据、技术总结、成果表、验收报告等副本及电子文件归档保存；3）向委托方技术负责人现场交桩。1）提交成果报告，委托方签字确认；2）归档及时、规范，不遗漏，易检索；3）要有现场交桩记录。测量成果移交记录测量技术员<Gnu*<GIKBIAt-2.2流程概述流程名称GYR0MT-3000型全自动陀螺仪定向标准作业流程流程编号流程说明适用范围流程接口2.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1接受任务接收陀螺定向委托书。1）陀螺定向申请条件按规程执行：三大巷（主运、辅运、回风顺槽）间隔1500-2000米实施陀螺定向，大型、特大型贯通工程按终审后的贯通设计要求实施；2）委托书中应说明申请陀螺定向的原因、作业时限、定向边条数、作业地点、作业环境、定向边的导线方位角、两端点的平面坐标、纬度等；3）地面已知坐标方位角的精度要符合煤矿测量规程第50条的规定；4）作业地点要远离震动、强磁场、强噪声、高瓦斯、粉尘、高湿度、高低温的环境；5）委托书审批手续齐全。煤矿测量规程第50、62、77条测量委托书测量负责人2检查工器具1）检查陀螺仪减震装置、仪器箱完好情况；2）检查仪器电池电量充足情况；3）检查设备外观完好情况、轴系转动是否正常、开机通电后有无异常报警；4）检着脚架、测伞、垂球、手持气象站等完好情况。电量充沛，工器具完好。测量设备检查记录测量技术员3检查作业环境1）检查作业地点的环境干扰情况；2）检查作业地点的人为干扰情况。D确保作业地点环境符合陀螺正常运行的要求；2）确保作业地点支护良好、有毒有害气体、粉尘等不超限，外界与陀螺房内温差不超过5摄氏度；3）陀螺仪自动运行时，禁止车辆、人员通行。陀螺定向手薄矿山测量工4测定仪器常数（入井前）1）在已知边的一端，将仪器对中、整平；2）将全站仪与陀螺仪开机，在陀螺仪操作面板上键入测站点纬度；3）在陀螺仪自动运行时注意报警讯息，观测气象数据并记录；4）自动运行结束后，将全站仪调入观测界面；5）调整十字丝和望远镜焦距；6）正、倒镜照准前视目标，记录全站仪读数与陀螺方位角；7）再次运行陀螺仪，重复3）6）的步骤，完成第二测回的观测。D经常定向的矿井可省略此步骤；2）对中精度优于1毫米，水准气泡不超出仪器的补偿范围；3）测站点纬度值键入正确；4）运行过程中仪器不能出现状态报警讯息；5）十字丝与照准目标清晰；6）陀螺定向记录手簿记录规范，内容齐全，观测和记录不能为同一人，对作废的测回，须注明原因，测量原始记录本无涂改、擦改、转抄；7）两测回互差小于10秒。陀螺定向手薄测量技术员：矿山测量工5陀螺定向1）在陀螺定向边的一端，将仪器对中、整平；2）两测回测定待定向边的陀螺方位角，作业内容与测定仪器常数时一致。作业标准与测定仪器常数时一致。陀螺定向手薄测量技术员；矿山测量工6测定仪器常数（升井后）作业内容与入井前测定仪器常数时一致。D经常定向的矿井可省略此步骤；2）仪器操作、观测的作业标准与测定仪器常数时一致：陀螺定向手薄矿山测量工；测量技术员3）入井前与升井后，两个陀螺方位角互差小于10秒。7计算成果D计算各测站点的子午线收敛角；2）计算仪器常数；3）计算陀螺测定的坐标方位角。1）计算者、对算者应及时整理和检查外业观测手簿，符合要求后，方可进行内业计算；2）计算者、对算者或检查者均在计算成果表上签字；3）对算时起始数据和观测数据不得互相转抄。陀螺定向手薄；陀螺定向成果表矿山测量工；测量技术员8编制成果报告1）编写陀螺定向成果报告；2）编制陀螺定向成果附表。1）报告主要内容：作业目的及概况、陀螺定向精度评定、定向成果与原导线成果偏差分析：2）成果附表主要内容：定向边所在地点、两端导线点坐标、仪器常数、子午线收敛角、原导线方位角、陀螺测定坐标方位角、偏差等。陀螺定向成果表测量技术员：矿山测量工9审核提交测量负责人审批。1）要求对报告的文字内容、数据等进行审核；2）给出应用定向成果的意见一陀螺定向成果表测量负责人10提交、归档1）成果报告提交委托方；2）委托方提供的资料，原始记录手部、成果报告副本及电子文件归档：3）填写陀螺定向台账。1）提交成果报告，委托方负责人签字确认；2）归档要及时、规范，易查找，不遗失；3）电子文档要定期备份；4）台账填写及时、准确、内容齐全。陀螺定向台账矿山测量工/RH三tt<o11:喋中Ji*g*I*二A1WHiHBaiaaaMHaaflB-r山3.2流程概述流程名称RTK测量钻孔孔口坐标标准作业流程流程编号流程说明适用范围流程接口3.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1接受任务接收孔口坐标测量的通知。了解钻孔位置、明确精度要求。钻孔孔口坐标测量通知单测量负责人2准备仪器1）检查并组装流动站：2）新建测量任务，根据钻孔概略坐标选取等级控制点进行内业工地校正：3）联通数据采集器与接收机；4）联通流动站与连续运行基准站的数据链。D接收机外观良好；2）各种部件及其附件匹配、齐全，紧固部位不松动；3）工地校正精度满足孔口坐标测定要求；4）流动站与连续运行基准站通信良好。全球定位系统实时动态测量（RTK）技术规范10版7.2测量仪器使用记录：测量任务文件电子表单矿山测量工3测量坐标测定孔口坐标。1）测杆立于孔口正中，居中水准泡；2）手簿中编辑点号、代码、天线高，设更测量方式；3）卫星数大于5颗，PDOP值小于6；4）流动站可以获取固定解，水平、高程测量误差满足孔口坐标测定的精度要求；5）双频接收机观测时间大于5秒。全球定位系统实时动态测量（RTK）技术规范10JR6.4测量任务文件电子表单矿山测量工4提供坐标成果1）编制、审核、提交坐标成果表；2）填写钻孔测量台帐。1）成果表要有测量和检核人员的签字，盖部门章；2）及时填写钻孔测量台帐。钻孔测量台帐测量负责人；矿山测量工1t*ft方零三三3三-If_I_Ij4.2流程概述流程名称RTK数字测图（大比例尺地形图）标准作业流程流程编号流程说明适用范围流程接口4.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1接受任务接收测图任务委托书。1）明确测量目的、测区范围及工作量；2）明确成图工作的主要技术要求和特殊要求，以及提交资料的种类和日期等内容。测量委托书测量负责人2踏勘现场1）巡查测区；2）踏勘测区内及周边等级控制点。1）要求了解测区气象条件、居民点分布、交通、地质及地貌情况，确定测图困难等级；2）了解测区及周边等级控制点分布情况、确认等级控制点标志完好，没有沉陷、滑动的迹象。测绘技术设计规定05版附录A矿山测量工；测量技术员3编制技术设计书1）收集并研究测区及周边已有测绘成果资料；2）根据现场踏勘了解的情况和已有测量成果资料，结合现有设备、技术手段等编制技术设计书；3）论证设计书中的技术方案；4）修改、完善设计。1）测绘资料及高等级控制点成果经过验收，有效；2）技术设计内容主要包括：概述、作业区自然地理概况、己有资料情况、引用文件、成果主要技术指标、规格、设计方案、提交和归档的内容、要求、数量等；3）技术方案内容主要包括：对仪器、软件的要求，作业技术路线、各工序作业方法、技术指标、成果质量控制和产品质量检查要求等；4）确保技术方案适宜、充分、有效，既能满足委托方使用要求，又不超出自身的技术能力。测绘技术设计规定05版附录A测量技术员：矿山测量工4审批1）评审技术设计；2）签署审批意见并签字确认。1）确保技术设计符合相关规范要求；2）确保技术目标满足委托要求；3）技术设计文件一经批准，不得随意更改。测绘技术设计规定05版5.6测量负责人5学习方案组织作业人员学习技术方案。要求工程开工前对检查人员、作业人员进行技术培训，学习技术方案及有关技术标准、操作规程。测量技术员：矿山测量工6检查工器具1）检查仪器电池电量；2）检查工器具完好性。电量充沛，工器具完好。测量设备检查记录矿山测量工7控制测量按点位设计，完成测图控制测量。严格按照D、E级GPS控制测量标准作业流程作业。点之记；控制测量成果表测量技术员；矿山测量工8-1碎步测量（RTK）1）新建工作任务；2）架设并启动基站；3）工地点校正，求取测区坐标系统转换、高程拟合参数；4）RTK测定碎步点；5）绘制工作草图。1）基站宜选在测区中心，视野开阔，远离大功率无线电发射源，远离高压输电线和微波无线电信号传送通道，并尽量避开大面积水域的位置：2）RTK的卫星状态：观测至少5颗卫星,PDoP值小于6；3）流动站距基准站最远距离不大于7公里；4）现场点校正每区不少于4个，分区求解转换参数，相邻分区不少于2个；5）RTK碎步点测量平面坐标转换残差不大于图上正负0.1毫米，高程拟合残差不大于1/10等高距；6）图上地物点的点位中误差，一般地区小于0.8毫米，建筑区小于0.6毫米，等高线插求点的高程中误差平坦地区小于1/3等高距，丘陵地区小于1/2等高距；7）地形点应按地形拐点采全球定位系统实时动态测量（RTK）技术规范10版第6条、工程测量规范07版第5章测量任务文件电子表单矿山测量工；测量技术员集,但最大点位间距1:500比例尺小于15米，1:1000比例尺小于30米；8）草图要记录点号、地形信息、碎步点连接关系和地物详细属性等。8-2过程检查对外业数据采集质量进行动态检查。1）确保地物和地形要素的完整性和正确性；2）连续采集一组地形碎步点数据超过50点，应重新初始化，并检核一个重合点，检核坐标较差不大于图上0.5毫米。全球定位系统实时动态测量（RTK）技术规范10版6.4.5、测绘成果质量检查与验收09版表41测量过程检查记录矿山测量工；测量技术员9内业成图D在成图软件上展绘高程点和地物点；2）用高程点建立三角网，生成等高线：3）标注等高线注记和示坡线；4）参照草图编辑地物，并注明属性；5）生成图框，绘制图例，插入图签；6）检查、整饰图面；7）按相应比例尺打印地形图。D为方便绘图，展点时要一并展入点代码和属性注记，图面整饰时一并删除；2）等高线叠压地物部分，要打断、删除；3）地形图中各种地物、地貌符号、文字注记等的绘制和编辑要符合相应比例尺国家基本比例尺地图图示的式样；4）地形图的各类要素应分层表示；5）符号使用方法与要求详见国家基本比例尺地图图示；6）图纸幅面过大时可将地形图分幅后打印。1:5001:10001:2000地形图图示07版、工程测量规范07版5.3测量技术员10最终检查进行内部最终质量检查。1）采用全数检查，涉及野外检查项的可采取抽样检查，样本量按测绘成果质量检查与验收表4执行，样本以外的实施内业全数检查；2）检查项按测绘成果质量检查与验收表41执行；3）最终检查应审核过程检查测绘成果质量检查与验收表4、表41测量技术员记录。11编写技术总结编写技术总结，进行技术交底。1）概述测量目的、任务及测区情况；2）说明已有资料的利用情况；3）说明作业的依据、和技术要素；4）说明任务完成情况：5）阐述作业方法及质量情况；6）说明两级检查工作情况；7）给出技术结论；8）阐述经验和建议。测量技术员12审核提交测量主管审核。1）要求对技术总结报告、控制成果表、图纸、最终检查报告等进行审核；2）要求对技术总结、最终检查报告给出批示。测量负责人13验收1）通知委托方进行成果验收；2）配合委托方进行外业检查验收；3）配合委托方进行内业检查验收；4）验收不合格的项目需要立即整改。D成果验收按测绘成果质量检查与验收的规定执行；2）验收报告结论明确，签字齐全。测绘成果质量检查与验收第4章、第5章、第6章测量负责人；测量技术员14提交、归档1）将验收后的成果提交委托方；2）将委托方提供的资料，原始数据、技术设计、技术总结、成果表、验收报告、地形图等副本及电子文件归档保存。D提交资料、成果，委托方签字确认；2）归档及时、规范，不遗漏，易检索。测量成果移交记录测量技术员5.2流程概述流程名称采煤工作面切眼贯通测量标准作业流程流程编号流程说明适用范围流程接口5.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1收集资料、编制方案1）收集贯通位置附近导线成果资料；2）结合工作面设计图、贯通设计，编制切眼开口标定方案、导线布设方案。1）导线测量成果有三个及以上控制点成果资料；2）贯通工程起算边必须使用已经闭合、附合过的高精度永久导线做为开口点，并检查起算边；3）标定要素计算正确（角度、距离、高程、方位角等）；4）理论工程标定台账，内容必须注明工程名称、资料来源、标定口期、具体位置的控制资料、标定要素、计算过程、标定方案。煤矿测量规程第212条导线成果台账；工程标定计算台账测量技术员2审核审核标定台账、导线成果资料、导线布设方案。1）检核与计算人员不能为同一个人，审核有签字：2）标定要素计算正确、导线测量成果准确、开口标定方案可行。导线成果台账；工程标定计算台账测量负责人3标定切眼开口1）做检查角；2）标定切眼开口。1）严格按照全站仪巷道开口标定标准作业流程作业；2）巷道开口段掘进一个台班后，必须进行中腰线检查复测。测量原始记录本：导线成果台账；工程标定计算台账矿山测量工：测量技术员4-1放线测量及时标定中腰线。1）严格按照全站仪巷道中线标定标准作业流程、全站仪巷道腰线标定标准作业流程作业；2）贯通测量导线的最后几个煤矿测量规程第212条测量原始记录本测量技术员：矿山测量工（不少于三个）测站必须牢固。4-2导线测量及时测设导线。1）严格按照全站仪矿井导线测量标准作业流程作业；2）贯通测量导线的最后几个（不少于三个）测站必须牢固。煤矿测量规程第212条导线成果台账；测量原始记录本测量技术员；矿山测量工5中腰线调整及时调整中腰线。1）及时延长巷道中线，定期进行检查测量和填图，按照测量结果及时调整中线；2）实测贯通位置两端高差，按照实际高差和距离计算坡度，并按设计坡度调整腰线。测量原始记录本测量技术员；矿山测量工6编制、下达贯通通知书1）编制贯通通知书；2）下达贯通通知书。1）按规定要求的距离及时实地标定贯通位置和编制并发放贯通通知书，内容包括：贯通距离、巷道两端顶底高程、与相关巷道位置关系、贯通示意图等；2）贯通通知书必须要有测量负责人、矿长、生产矿长、总工、安检处、生产办、通风队、调度室、机电队、施工单位等接收人员签名，复印件下发各单位，原件地测部门留存（连采机掘进的煤巷贯通距离剩余150-200米时下达贯通通知书，综掘机掘进煤巷下达贯通通知书的贯通距离为50-100米，炮掘巷道下达贯通距离为岩巷20米、煤巷40米）。煤矿测量规程第214条贯通通知书测量负责人；测量技术员7贯通偏差测定1）水平面内偏差的测定；2）竖直面内偏差的测定；3）贯通后中腰线的调整。1）水平面内偏差值在贯通设计书容许偏差范围内；2）竖直面内偏差值在贯通设计书容许偏差范围内；3）贯通偏差值在容许范围之内，根据工程需要进行中腰线煤矿测量规程第215条矿山测量工；测量技术员调整。6.2流程概述流程名称矿井测量做检查角标准作业流程流程编号流程说明适用范围流程接口6.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1架设仪器测站上将仪器整平、对中。精确对中整平，对中精度优于2亳米，水准气泡不超出仪器的补偿范围。煤矿测量工安全技术操作规程第33条、煤矿测量规程第91条测量技术员2测量角度、距离、高差1）用盒尺量取仪器高、觇标高，记录；2）正镜照准后视目标，设置水平度盘，记录；3）顺时针旋转照准部照准前视目标，读取度盘读数，记录；4）倒镜照准前视目标，读取度盘读数，记录；5）逆时针旋转照准部照准后视目标，读取度盘读数，记录；6）用盒尺量取仪器高、觇标高，记录。D目镜中后视点目标清楚，十字丝竖丝瞄准后视目标；2）前视目标清楚，十字丝瞄准前视棱镜目标：3）同一测P5中半测问互查不大于20；4）仪器高和觇标高应用钢尺丈量两次，当互差不大于4毫米时，取其平均值作为最终结果；5）在倾角大于15°或视线一边水平而另一边的倾角大于15°的主要井巷中，水平角宜用测回法，在观测过程中水准气泡偏离不得超过一格，否则应整平后重测。煤矿测量工安全技术操作规程第33条、煤矿测量规程第39条、第91条、第84条测量原始记录本测量技术员3计算D计算实测水平角、高程；2）检查实测水平角、高程、水平距离不超限。1）实测资料与原始资料限差应符合规定和要求；2）测量原始记录本记录规范，工作地点、观测日期、仪器型号、观测者、记录者填写清晰，观测和记录不能为同一人，对超限划去的成果，须注明原因，测量原始记录本无涂改、擦改、转抄；煤矿测量工安全技术操作规程第33条、煤矿测量规程第91条测量原始记录本测量技术员3）在延长经纬仪导线之前，必须对上次所测量的最后一个水平角按相应的测角精度进行检查，两次观测水平角的不符值不得超过下列规定：7导线不超过20，15导线不超过40，30导线不超过80。/attar#x晔h本号.i:TMftfA二：;*&*>IW=一1)7.2流程概述流程名称全站仪矿井导线延伸测量标准作业流流程编号流程说明适用范围流程接口7.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1收集资料、确定方案1）收集导线测量资料；2）确定导线测量方案，（确定测设导线等级、测量方法、组织测量人员、测量仪器等）。1）基本控制导线一般应每隔300500米延长一次，采区控制导线应随巷道掘进30-100米延长一次；2）导线测量成果有三个及以上控制点资料；3）T,级导线采用测回法，使用DJ2全站仪，导线边长小于15米时，采用三次对中、三测回观测，导线边长大于15米小于30米时，采用两次对中、两测回观测；导线边长大于30米时，采用一次对中、两测回观测。煤矿测量规程第90条、第81条导线成果台账测量技术员2检核检核导线资料，确定导线测量方案可行性。1）检核与计算人员不能为同一个人；2）导线成果资料正确，导线测量方案符合规程要求。测量负责人3准备工具1）准备全站仪；2）准备脚架、棱镜、工具包、垂球、钢尺、觇标线、喷漆、射钉、斧子、钳子等工具。测量仪器和工具完好、齐全。测量仪器使用记录矿山测量工4选点、埋点选点、埋点。1）通视良好、边长不易太短、便于安置仪器、测点易于保存、所有测点应该统一编号，并将标号明显地标记在点的附近；2）永久导线点应设在矿井主煤矿测量规程第80条、第81条矿山测量工；测量技术员要巷道中，一般每隔300500米设置一组，每组至少应有三个相邻点，有条件时，也可在主要巷道中全部埋设永久导线点。5交代控制点1）检查控制点位置；2）向矿山测量工实地交代控制点位置。1）控制点点位正确，现场控制点和资料上的控制点一致；2）控制点无移动。测量技术员；矿山测量工6做检查角1）测站上将仪器整平、对中；2）用盒尺量取仪器高、觇标高，记录；3）正镜照准后视目标，安置水平度盘的读数略大于0°,记录；4）顺时针旋转照准部照准前视目标，读取度盘读数，记录；5）倒镜照准前视目标，读取度盘读数，记录；6）逆时针旋转照准部照准后视目标，读取度盘读数，记录；7）用盒尺量取仪器高、觇标高，记录；8）计算实测水平角、边长、高程：9）检查实测水平角、边长、高程不超限。1）精确对中整平，对中精度优于2亳米，水准气泡不超出仪器的补偿范围；2）目镜中后视点目标清楚，十字丝竖丝瞄准后视目标；3）前视目标清楚，十字丝瞄准前视棱镜目标；4）同一测回中半测回互差不大于20；5）仪器高和觇标高应用钢尺丈量两次，当互差不大于4亳米时，取其平均值作为最终结果；6）在延长经纬仪导线之前，必须对上次所测量的最后一个水平角按相应的测角精度进行检查，两次观测水平角的不符值不得超过下列规定：V导线不超过20，15导线不超过40，30导线不超过80,基本控制导线的边长小于15米时，两次观测水平角的不符什可适当放宽，但不得超过上列限差的L5倍，如不符合上述要求，应继续向后检查，直至符合后，方可由此向前延长导线；7）测量原始记录本记录规范、内容齐全，工作地点、观煤矿测量工安全技术操作规程第33条、煤矿测量规程第39条、第91条测量原始记录本矿山测量工：测量技术员测日期、仪器型号、观测者、记录者填写清晰，观测和记录不能为同一人，对超限划去的成果，须注明原因，测量原始记录本无涂改、擦改、转抄。7测量导线1）测站上将仪器对中、整平，前后视架设觇板，用盒尺量取仪器高、觇标高，记录；2）正镜照准后视目标，设置水平度盘，记录；3）顺时针旋转照准部照准前视目标，读取水平角、竖直角、斜距，记录；4）倒镜照准部观测前视目标，读取水平角、竖直角、斜距，记录；5）逆时针旋转照准部照准后视目标，读数、记录；6）再按规程要求测回数、架站数观测；7）量取仪器高、觇标高，记录；8）计算同一测回半测回互差、测回间互差、两次对中测回间互差、指标差、测距互差。D精确对中整平，对中精度优于2毫米，水准气泡不超出仪器的补偿范围：2）目镜中后视点目标清楚，十字丝竖丝瞄准后视目标；3）前视目标清楚，十字丝瞄准前视棱镜目标；4）测量原始记录本记录规范、内容齐全，包括工作地点、时间、仪器名称、作业人员、仪高、觇高、帮左、帮右、巷高、草图、温度、气压、棱镜常数，观测和记录不能为同一人，对超限划去的成果，须注明原因，测量原始记录本无涂改、擦改、转抄；5）DJ2级别仪器水平角同一测回中半测回互差不超过20，两测回间互差不超过12",两次对中测回间互差不超过30，在倾角大于30°的井巷中，各项限差可为表28中规定的L5倍，竖直角指标差不超过15，竖直角互差不超过15；6）在倾角大于15°或视线一边水平而另一边的倾角大于15°的主要井巷中，水平角宜用测回法，在观测过程中水准气泡偏离不得超过一格，否则应整平后重测；7）仪器高和觇标高应用钢尺煤矿测量规程第39条、第83条、第84条测量原始记录本矿山测量工：测量技术员丈量两次，当互差不大于4毫米时，取其平均值作为最终结果；8）每条边的测回数不得少于两个，采用单向观测或往返（或不同时间）观测时，其限差为：一测回读数较差不大于10亳米，单程测回间较差不大于15mm,往返（或不同时间）观测同一边长时，化算为水平距离（经气和倾斜改正）后的互差，不得大于1/6000；9）水平角由一个测回转到下一个测回观测前，应将水平度盘位置变换180。/n（n为测回数）。8计算结果、审核1）检查记录手簿中的各项数据，无误后用龙软计算程序计算出中线点的实际坐标、高程，上图、检核；2）对测量结果进行两人独立计算相互校核，并对各自的测量成果进行反复复核签认；3）测量负责人审核原始记录本、导线成果台账、签字。1）原始记录本各项数据准确无误，由两人独立检核；2）施工导线和控制导线按规定要求当天施测的，必须在升井后利用两种方法进行计算和对算，并打印出来，导线计算和对算资料必须填写齐全，并有草图；3）井下基本控制导线用光电测距仪测距时，光电测距边的计算，应包括以下内容：记录的整理计算和检查，气象改正计算；力口、乘常数的改正计算，高程归化和投影改正计算等；4）原始记录本、导线成果台账有审核签字。煤矿测量规程第94条导线成果台账；测量原始记录本测量技术员；矿山测量工9存档导线测量成果台账归档。导线原始资料、计算资料、成果台账等资料及时归档。导线成果台账测量技术员" 113 '* I 二：I 修W 13bMX8.2流程概述流程名称全站仪巷道开口标定标准作业流程流程编号流程说明适用范围流程接口8.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1接收委托书、设计图纸1）接收委托方委托书：2）接收委托方提供的设计图纸资料。1）委托书内容齐全，标定要素、标定要求，并且有图名、图号、口期、具体任务和委托单位技术主管签章；2）图纸标定要素准确；3）委托书需提前两天提交。煤矿测量规程测量委托书测量负责人2收集资料、编制方案1）了解标定巷道用途与其他巷道的几何关系、巷道参数；2）收集导线成果资料，计算本次中、腰线标定要素，包括角度、距离、方位角、高程等；3）编制开口标定台账。1）导线测量成果有三个及以上控制点成果资料、
