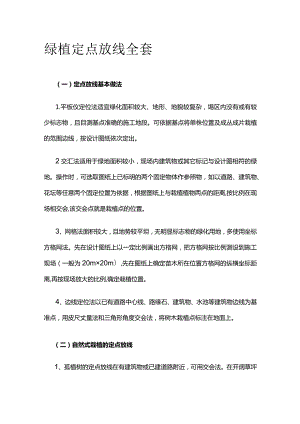

绿植定点放线全套.docx
绿植定点放线全套（一）定点放线基本做法1.平板仪定位法适宜绿化面积较大、地形、地貌较复杂，埸区内没有或有较少标志物，且目测基点准确的施工地段。可依据基点将单株位置及成丛成片栽植的范围边线，按设计图纸依次定出。2交汇法适用于绿地面积较小，现场内建筑物或其它标记与设计图相符的绿地。操作时，可选取图纸上已标明的两个固定物体作参照物，如以道路、建筑物、花坛等任意两个固定位置为依据，根据图纸上与栽植植物两点的距离,按比例在现场相交会,该交会点就是栽植点的位置。3、网格法面积较大，且地势较平坦，无明显标志物的绿化用地，多使用坐标方格网法。先在设计图纸上以一定比例画出方格网，把方格网按比例测设到施工现场（一般为20m×20m）,先在图纸上确定苗木所在位置方格网的纵横坐标距离,再按现场放大的比例,确定栽植位置。4、边线定位法以已有道路中心线、路缘石、建筑物、水池等建筑物边线为基准点，用皮尺丈量法和三角形角度交会法，将树木栽植点标注在地面上。（二）自然式栽植的定点放线1、孤植树的定点放线在有建筑物或已建道路附近，可用交会法。在开阔草坪及大型广场绿地，应用网格法确定苗木定植点位置。对于要求栽植点位精确的地方，应用经纬仪及水平仪定点。然后用白灰或标桩在埸地上标示出中心位置。2、树丛、树群、色带及花境的定点放线可用平板仪，依据基点将单株栽植位置及树丛、树群、花境范围边线，按设计图要求依次推出。也可用方格法确定树丛、树群、色带及花境栽植范围。3、树丛、树群内单株的定点放线，可根据设计要求，用目测法进行AtA,o（三）规则式栽植的定点放线1.片植或行道树的定点放线以建筑物、园路、广埸等平面位置为依据，用平板仪、测绳或皮尺定点放线，确定每一行树木栽植点的中心连线和每一株树的栽植点。1）直线栽植时，可以道路中心线或路缘石为准，从栽植起始点、端点拉出道路中心线或路缘石垂直线，按要求比例尺寸量出两端的栽植中心位置，在两端栽植点拉直线，用白灰按要求株距逐株标明每一株的栽植点。2）对于呈弧线或曲线栽植行道树时,放线应从道路的起始点到终端,分别以道路中心线或路缘石为准，每隔一定距离分别划出与道路垂直的直线。在此直线上，按设计要求的树与道路的距离定点，把这些点连接起来，就成了一条近似道路弧度的弧线或曲线，然后在弧线或曲线上按要求株距定出每一株的栽植点。2、绿篱、色块的定点放线以道路、路缘石、花坛、建筑物或已栽植苗木为参照物，用皮尺按比例量出绿篱或色块外缘线距离，在地面画出栽植沟挖掘线。如绿篱、色块位于路边或紧靠建筑物，则需向外留出设计栽植宽度，在一侧画出边线。3、平面花坛的定点放线,一般栽植面积较小,图案相对简单的花坛，可将设计图案按比例放大在植床上，划分出不同种类花卉的栽植区域,用白灰撒出轮廓线。面积较大，设计图案形式上匕较复杂的，可采用方格网法定位放样。用白灰划分出每个品种的栽植轮廓线。4、模纹花坛的定点放线模纹多为对称图形，放线时先将花坛平面分成若干份，再按图纸图样放大在地面上，然后将白灰撒在所划的花纹线上。如为不规则图形，应用方格网法及图中比例尺定点放线，采用加密方格网，方格密度不大于ImXlm。先用皮尺或采用方格网法确定出主要控制点位置，放线钢钎布点间距应不大于1m。然后用较粗的铅丝或厚纸板，根据设计图样按比例盘扎或刻制成图案模型，平放于地面轻压出模纹图案线条，然后用白灰线标示。（四）定点放线标准要求1.栽植穴、栽植槽应符合设计要求，位置准确，标记明显。孤植树应用白灰点明单株栽植中心点位置，钉木桩写明树种名称和树穴规格。2、树丛、树群、色带、植篱、花坛、花境栽植区域范围，轮廓线形状必须符合设计要求，应用白灰标明栽植外缘线，标明品种、数量、苗木规格。3、树丛、树群丛内单株苗木定点放线应采用自然式配置方式，既要避免等距离成排成行栽植，相邻苗木也应避免三株在一条直线上，形成机械的几何图形。丛内栽植点分布要保持自然，有疏有密，做到疏密有致。树丛、树群丛内用目测法划出单株或灌丛栽植中心位置，用白灰作好标志。4、模纹花坛花纹图案放线要精细、准确，图案线条清晰。5、行道树、片林株行距相等，横竖成排成行。行道树栽植点位，必须在一条直线或弧线上，遇有地下管线和地上障碍物时，株距可在Lom范围内调整。片林必须在一条直线。6、定点放线准确度其与图纸比例的误差不得大于以下规定：1 )1:200者不得大于02mo2 )1:500者不得大于0.5m。3)1:100O者不得大于LOm。（五）定点放线注意事项1、在地形上栽植的苗木，且需在做微地形前先行栽植的，特别是大规格苗木，栽植平面位置、栽植标高必须测准，以免栽植过深或过浅,在地形整理时，对苗木栽植深度的调整带来一定难度2、定点时，如遇地上及地下障碍物时，应遵照与障碍物相距的有关规定调整栽植点。例如乔木中心与电信电缆、给水、雨水、污水管道外缘水平距离不小于L5m,灌木根颈中心水平距离不小于Lom;乔木距燃气管道外缘水平距离不小于L2m,灌木不小于1.2m;乔木、灌木中心距热力管道不小于L5m;乔木中心与电信明线水平距离不小于2m;乔木中心距建筑物外墙水平距离不小于3m-5m;乔木中心与高度2m以上围墙水平距离不小于3m4m;乔木中心与道路变压器外缘距离不小3m灌木不小于0.75m乔木中心与电线杆距离不小2m,灌木不小于LOm;乔木中心与道缘外侧不得小于0.5m0.75m;乔木树杈距380Y电线的水平及垂直距离均不小于Im,距3300v100OOv电线的水平及垂直距离均不小于3m;乔木距桥梁两侧水平距离不小于8mo3、放线定点后,应立即对所标定的植物品种、栽植位置、栽植范围、栽植数量进行认真复核。4、及时与建设单位、设计单位、监理单位有关人员联系，对苗木栽植平面位置进行确认，如发现问题或设计方案进行变更时，应重新放线确认。
