通风动力标准作业流程.docx

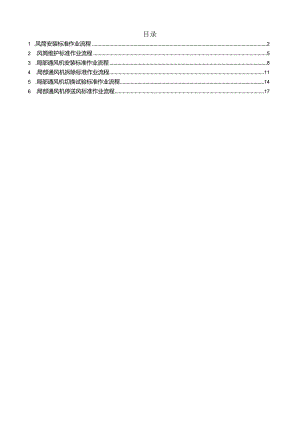

目录1 .风筒安装标准作业流程22 .风筒维护标准作业流程53 .局部通风机安装标准作业流程84 .局部通风机拆除标准作业流程115 .局部通风机切换试验标准作业流程146 .局部通风机停送风标准作业流程17L2流程概述流程名称风筒安装标准作业流程流程编号流程说明针对井工矿风筒安装的标准作业流程适用范围井工矿流程接口1.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1准备工器具1）准备便携式甲烷检测仪；2）'准备手钳、螺丝刀、风筒、铁丝、紧丝器、登高用具等。1）便携式甲烷检测仪外观完好，显示正常，电压符合要求；2）风筒环扣齐全、无断损，紧丝器丝扣完好；3）工器具齐全、完好。风筒工2检查作业环境1）检查作业地点通风及有毒、有害气体情况；2）检查作业地点巷道支护完好情况。1）通风良好；2）有毒有害气体浓度不超限，符合规定；3）巷道支护完好，无漏顶、无片帮.4）作加环境无杂物、无淤泥、无积水；5）胶带停止运行，闭锁并挂牌管理；6）作业区域内无移动设备运行。煤矿安全规程第一百零四条、一百三十五条风筒工1）未检查或检查不到位，冒然进入缺氧或有毒有害气体超限的地点作.业，易造成人员窒息、中毒；2）巷道支护不完好、检查不到位，易造成顶板冒落、片帮伤人。3-1延接风筒1）用铁丝作临时拉线固定在巷帮；2）展开风筒，逐环吊挂在临时拉线上；3）延伸风筒时，将两风筒接口对正，穿箍、反边压，用风筒快速接头软带连接；4）需登高作业时设梯子。1）风筒平直、逢环必挂，风筒接头严密、无漏风；2）吊挂风筒采取由外向里，逐节连接、吊挂平直；3）出风口到掘进工作面距离符合规定；4）梯子安设稳固，一人作业一人监护。风筒工延接风筒时工作面停止作业。3-2更换风筒1）用紧丝器固定拉线；2）展开新风筒，将更换1）风筒平直、逢环必挂，风筒接头严密、无漏风；风筒工更换风筒时工作面应停止作业。的新风筒全部连接，逐环吊挂在拉线上：3）拆除第一节旧风筒，新风筒与使用的风筒接对正、穿箍、反边压，用风筒快速接头软带连接；4）逐节拆除旧风筒，叠好放到安全不妨碍行人行车地方；5）新风筒逐环吊挂拉紧、拉直。2）吊挂风筒采取由外向里，逐节连接、吊挂平直；3）梯子安设稳固，一人作业一人监护；4）出风口到掘进工作面距离符合规定；5）风筒不准反接头。4编号管理风筒按顺序进行编号。按顺序逐节进行编号，数字清晰、醒目。风筒工5验收质量风筒安装完毕，按标准验收。D风筒末端到工作面距离符合规定；2）风筒接头严密、无漏风；3）风筒吊挂平直，逢环必挂，铁风筒每节至少吊挂两.1'.l：4）风筒拐变处设弯头或缓慢拐变，不准拐死弯，异径风筒接头用过渡节，先大后小，不准花接。煤矿安全质量标准化基本要求及评分方法第2部分通风第二项风筒工6收尾工作D清理现场；2）填写风筒安装和使用记录；3）向队值班员汇报当班工作内容及存在的问题。D回收可用风筒，现场整洁；2）记录准确、字迹清晰；3）汇报内容详实。风筒安装和使用记录风筒工4收尾工作L.!凤简工一风筒维护记录/风筒维护作业2L2.2流程概述流程名称风筒维护标准作业流程流程编号流程说明针对井工矿风筒维护的标准作业流程适用范围井工矿流程接口2.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1准备工器具1）准备便携式甲烷检测仪：2）准备风筒布、手钳、螺丝刀、胶水、线、剪刀、紧丝器、登高用具等。1）便携式甲烷检测仪外观完好，显示正常，电压符合要求；2）风筒环扣齐全、无断损，完好；3）工器具齐全、完好。风筒工2检查作业环境1）检查作业地点通风及有毒、有害气体情况；2）检查作业地点巷道支护情况。1）通风良好；2）有毒有害气体浓度不超限，符合相关规定；3）巷道支护完好，无漏顶、无片帮.4）作加环境无杂物、无淤泥、无积水；5）皮带停止运行，闭锁并挂牌管理；6）作业区域内无移动设备运行。煤矿安全规程第一百零四条、一百三十五条风筒工1）未检查或检查不到位，冒然进入缺氧或有毒有害气体超限的地点作业，易造成人员窒息、中毒；2）巷道支护不完好、检查不到位，易造成顶板冒落、片帮伤人。3检查维护风筒1）每班对井下各地点风筒进行检查与维护，对不符合规定的风筒重新吊挂、整理或修补；2）巷道掘进完成后拆除的风筒要运到安全地点或地面进行修补；3）风筒过风门墙、巷道中开巷、开挖水沟时风筒维护；4）风筒损坏处理；5）登高作业需安设梯子1）掘进巷道风筒维护，每班不少于1次；风筒靠帮、靠顶、逢环必挂、吊挂平直；风筒接头严密、无破口：风筒拐变处设弯头、异径风筒接头采用过渡节；2）拆除回收到地面的风筒及时冲洗、晒干、修补完好；3）风筒过风门墙时，接硬质过渡风筒通过风门墙；巷道中开巷、开挖水沟时，用掩护物遮挡风筒；煤矿安全质量标准化基本要求及评分方法第2部分通风第二项风筒工没有按规定吊挂平直，逢环必挂，安设骨架风筒，漏风量大，供风量不足，易造成工作面有害气体超限、人员缺氧室息或伤亡。系安全带。4）风筒损坏严重及时更换，更换风筒按风筒安装标准作业流程；停风处理时，向矿调度室及通风值班员汇报，制定措施更换；5）需登高作业梯子安设稳固，一人作业一人监护，高空作业人员系安全带；6）维护风筒时，无关人员撤退到风筒外边。4收尾工作1）清理现场；2）填写风筒维护记录；3）向相关单位汇报当班工作内容及存在问题。1）现场整洁；2）记录准确、字迹清晰；3）汇报内容详实。风筒维护记录风筒工/局部通风机安装需求开始3.2流程概述流程名称局部通风机安装标准作业流程流程编号流程说明针对井工矿局部通风机安装的标准作业流程适用范围井工矿流程接口3.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1通知相关单位局部通风机安装联系单提交矿生产指挥中心。1）局部通风机安装联系单经矿总工程师审批签发；2）矿生产指挥中心提前通知相关单位做好准备，明确责任、落实到人。局部通风机安装联系单矿井通风工2准备工器具1）准备局部通风机、开关、电缆、监控设备等：2）准备便携式甲烷检测仪；3）准备手动葫芦、线钳、手钳、螺丝刀、登高用具等。1）局部通风机、开关入井前试运转和防爆性能检查，性能满足供风要求；2）便携式甲烷检测仪外观完好，显示正常，电压符合要求；3）设备、工器具齐全、完好。矿井通风工；综掘电工3检查作业环境1）检查作业地点通风及有毒、有害气体情况；2）检查作业地点巷道支护情况。1）通风满足安装要求；2）有毒有害气体浓度不超限，符合相关规定；3）巷道支护完好，无漏顶、无片帮；4）作业环境无杂物、无淤泥、无积水。煤矿安全规程第一百零四条、第一百三十五条矿井通风工1）未检查或检查不到位，冒然进入缺氧或有毒有害气体超限的地点作业，易造成人员窒息、中毒；2）巷道支护不完好、检查不到位，易造成顶板冒落、片帮伤人。4安装局部通风机1）选择局部通风机、切换三通安装位置；2）安放局部通风机、切换三通机架或选择吊挂位置；3）将局部通风机、切换1）局部通风机安装在距回风口大于10米的全风压新鲜风流巷道中；2）局部通风机安装离地面高度大于0.3米，吸风口有风罩和整流器，高压部位有衬垫，煤矿安全规程笫白六十四条、煤矿安全质量标准化基本要求及评分方法第2部分通风第矿井通风工1）局部通风机安装时多人协同作业、配合得当，防止发生碰磕伤人事故；2）起吊物下方不三通安放在机架上或吊挂在棚梁上；4）连接局部通风机、切换三通之间过渡节风筒。严密、无漏风；3）局部通风机、切换三通平稳安装在机架上，吊挂牢固、可靠；4）过渡节风筒连接牢固、无漏风。二项能有任何人通过。5通电试运1）安设局部通风机开关、供电线路、风电闭锁、监控设备；2）局部通风机试运转；3）检查局部通风机风电闭锁。1）局部通风机供电、监控设备等由相关单位电工按标准安设；2）局部通风机运行平稳、切换正常；3）风电闭锁灵敏、可靠。煤矿安全规程第一百六十四条综掘电工局部通风机无计划停电、停风，易造成工作面无风、缺氧、有害气体超限。6收尾工作1）清理现场；2）填写局部通风机安装记录;3）向相关单位汇报当班工作内容及存在问题。1）现场整洁；2）记录准确、字迹清晰；3）汇报工作内容祥实。局部通风机安装记矿井通风工准番工器具4收尾工作矿井通风工局部通风机拆除需求开始局部通风机拆除作业结束拆除局部通风机局部通风机拆除记录局部通风机拆除联系单）通知相关单位J检套作业环境矿井通风工矿井通风工综掘电工第TI-页4.2流程概述流程名称局部通风机拆除标准作业流程流程编号流程说明针对井工矿局部通风机拆除的标准作业流程适用范围井工矿流程接口4.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1通知相关单位局部通风机拆除联系单提交矿生产指挥中心。1）局部通风机拆除联系单经矿总工程师签发：2）矿生产指挥中心提前通知相关单位做好准备，明确责任、落实到人。局部通风机拆除联系单矿井通风工2准备工器具1）准备便携式甲烷检测仪：2）准备手动葫芦、线钳、手钳、螺丝刀、登高用具等。1）便携式甲烷检测仪外观完好，显示正常，电压符合要求；2）工器具齐全、完好。矿井通风工3检查作业环境1）检查作业地点通风及有毒、有害气体情况；2）检查作业地点巷道支护完好情况。1）通风良好；2）有毒有害气体浓度不超限，符合相关规定；3）巷道支护完好，无漏顶、无片帮：4）作业环境无杂物、无淤泥、无积水。煤矿安全规程第一百零四条、一百三十五条矿井通风工1）未检查或检查不到位，冒然进入缺氧或有毒有害气体超限的地点作业，易造成人员室息、中毒；2）巷道支护不完好、检查不到位，易造成顶板冒落、片帮伤人。4拆除局部通风机1）停掉上级电源，拆除安全监测监控设备、风电闭锁线、局部通风机开关及电源接线；2）按顺序拆除过渡节风筒、切换三通、局部通风机、机架，并装车。1）电气部分由相关单位电工按标准拆除；2）吊挂设备捆绑牢靠、平稳摆放；3）装车运输捆绑牢固、平稳；4）起吊物下方不能有任何人通过；5）起吊局部通风机时，必须综掘电工；矿井通风工1）拆除局部通风机时多人协同作业、配合得当，防止发生碰磕伤人事故；2）起吊物下方不能有任何人通过。打设起吊锚杆，严禁在原巷道支护锚杆（锚索）上进行起吊作业。5收尾工作1）清理现场，回收局部通风机管理牌板等；2）填写局部通风机拆除记录；3）向相关单位汇报工作内容及存在问题。D现场整洁；2）记录准确、字迹清晰；3）汇报内容详实。局部通风机拆除记录矿井通风工5.2流程概述流程名称局部通风机切换试验标准作业流程流程编号流程说明针对井工矿局部通风机切换试验的标准作业流程适用范围井工矿流程接口5.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1准备工器具1）准备便携式光学甲烷检测仪；2）准备螺丝刀、手钳、活口扳手、验电笔等。1）便携式光学甲烷检测仪部件完整、电（气）路畅通、气密完好、光谱清晰；2）工器具齐全、完好。综掘电工；瓦斯检查工2检查作业环境1）检查作业地点通风及有毒、有害气体情况；2）检查作业地点巷道支护完好情况。1）通风良好；2）有毒有害气体不超限，符合相关规定；3）巷道支护完好，无漏顶、无片帮；4）作业环境无杂物、无淤泥、无积水。煤矿安全规程第一百零四条、一百三十五条瓦斯检查工；综掘电工1）未检查或检查不到位，冒然进入缺氧或有毒有害气体超限的地点作业，易造成人员窒息、中毒；2）巷道支护不完好、检查不到位，易造成顶板冒落、片帮伤人。3检查局部通风机1）检查局部通风机及开关附近10米以内风流中瓦斯浓度情况；2）检查局部通风机循环风情况；3）检查局部通风机安设情况；4）检查局部通风机、切换三通、风筒连接处漏风情况。1）局部通风机及开关附近10米以内风流中瓦斯浓度小于0.5%；2）局部通风机无循环风；3）局部通风机安设牢固、完好、运转正常；4）局部通风机、切换三通、风筒连接处牢固，严密、无漏风。综掘电工；瓦斯检查工4切换试验1）请示矿生产指挥中心同意后进行切换试验；2）在主局部通风机正常运行状态下，按下试验按钮，主局部通风机停D确认矿生产指挥中心同意后方可切换试验；2）在主局部通风机正常运行状态下，按下停止按钮，主局部通风机停止运转，经过设定煤矿安全规程第一百六十四条、煤矿安全质量标准化基本要求及评分方法第2部分瓦斯检查工：综掘电工止运行，备用局部通风机启动，松开试验按钮，备用局部通风机自动停止，主局部通风机启动运行；3）检查局部通风机风电闭锁情况。的延时后，备用风机启动，正常运转10分钟后，停止备用风机，自动切换到主局部通风机上；3）自动切换10分钟，地面安全监测监控系统显示切换数据正常；4）局部通风机切换正常，灵活、可靠；5）风电闭锁正常闭锁，灵敏、可靠。通风第二项5检查风机、风筒切换完毕后对风机、风筒进行检查。风机运行正常，风筒接头严密、完好，无脱节。瓦斯检查工6收尾工作1）填写局部通风机切换试验记录；2）向相关单位汇报工作内容及存在问题。1）记录准确、字迹清晰；2）汇报内容详实。局部通风机切换试验记录综掘电工；瓦斯检查工卜送风需求开始/准备工器具瓦斯检住工综掘电工瓦斯检查工作业环境停风瓦斯怆杳工综掘电工瓦斯检查工送风标掘电工瓦斯检直工综掘电工收尾工作瓦斯检查工司部通风机停送风记录总I煤矿安全规程恢更匚作面供电局部通风机停送风作业结束综掘电工6.2流程概述流程名称局部通风机停送风标准作业流程流程编号流程说明针对井工矿局部通风机停送风的标准作业流程适用范围井工矿流程接口6.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1准备工器具1）准备便携式光学甲烷检测仪，便携式氧气检测报警仪、甲烷检测报警仪；2）准备螺丝刀、手钳、活口扳手、验电笔等。1）仪器外观完好，显示正常：2）工器具齐全、完好。瓦斯检查工；综掘电工2检查作业环境1）检查作业地点通风及有毒、有害气体情况；2）检查作业地点巷道支护情况。1）通风良好；2）有毒有害气体浓度不超限，符合相关规定；3）巷道支护完好，无漏顶、无片帮；4）作业环境无杂物、无淤泥、无积水。煤矿安全规程第一百三十五条、第一百零四条瓦斯检查工；综掘电工1）未检查或检查不到位，冒然进入缺氧或有毒有害气体超限的地点作业，易造成人员窒息、中毒：2）巷道支护不完好、检查不到位，易造成顶板冒落、片帮伤人。3停风1）停风前撤人、切断电源，设置栅栏、警戒；2）向矿生产指挥中心汇报停风准备情况；3）切断主、备用局部通风机开关电源。1）停风前将停风区内所有人员全部撤到全风压进风流处，设置栅栏，揭示警标，防止人员进入；2）切断停风区内全部非本质安全型电气设备电源；3）向矿生产指挥中心汇报停风区域内撤人、断电结果，听取指示；4）停止局部通风机供风，从上一级电源切断主、备用局部通风机开关电源。煤矿安全规程第一百七十六条瓦斯检查工；综掘电工1送风1）启动局部通风机前，D启动通风机前，必须确定煤矿安全规程瓦斯检查工；综掘未按规定检杏或检检查局部通风机及其开关附近风流中瓦斯浓度：2）从上一级电源给局部通风机开关送电，开启局部通风机；3）检查风电、瓦斯电闭锁；4）需排放瓦斯时，另行制定排放瓦斯安全技术措施，履行报审手续，排除积聚瓦斯。掘进工作面瓦斯浓度小于0.5%,严禁出现“一风吹”：2）开关地点附近10米以内风流中瓦斯浓度不超过0.5%时，人工开启局部通风机；3）风电、瓦斯电闭锁灵敏、可靠；4）有毒有害气体浓度超过规定，不得送电、通风。第一百七十六条电工查不到位、“一风吹”，高浓度瓦斯等有害气体突然排出，易造成缺氧窒息、有害气体中毒、瓦斯燃烧或爆炸。5恢复工作面供电检测局部通风机供风区域内瓦斯浓度，符合规定给供风区域内电气设备供电。1）局部通风机供风巷道内风流中的瓦斯浓度不超过1%、氧气浓度不低于20%和二氧化碳浓度不超过1.5%,恢复局部通风机的正常通风：2）巷道恢复正常通风后，电工对巷道内电气设备检查，证实完好，人工恢复局部通风机供风巷道中电气设备电源。检查风筒是否完好局部风机运转是否正常。煤矿安全规程第一百七十六条、第一百三十五条综掘电工；瓦斯检查工局部通风机停电、停风，易造成工作面无风、缺氧、有害气体超限。6收尾工作1）清理现场；2）填写局部通风机停送风记录；3）向相关单位汇报工作内容及存在问题。1）现场整洁；2）记录准确、字迹清晰；3）汇报工作内容详实。局部通风机停送风记录瓦斯检查工第-20-页
