10kV与以下架空配电线路设计技术规范流程.docx

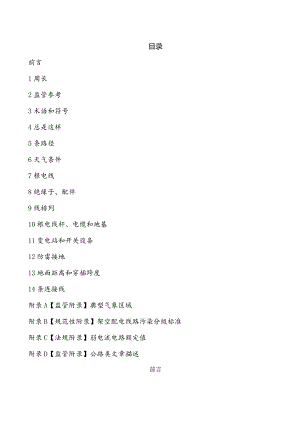

目录前言1周长2监管参考3术语和符号4总是这样5条路径6天气条件7根电线8绝缘子、配件9线排列10根电线杆、电缆和地基11变电站和开关设备12防雷接地13地面距离和穿插跨度14条连接线附录A【监管附录】典型气象区域附录B【规范性附录】架空配电线路污染分级标准附录C【法规附录】弱电流电路额定值附录D【监管附录】公路类文章描述前言这个标准是根据原国家经贸委的安排吗？关于印发2000年电力行业标准化修订方案项目的通知？国晶晶电200070号.-1987年修订架空配电线路设计技术规范？进步。本标准与修订前的规定相比，有以下重要技术变化：1本标准规定了满足城乡供电要求的IOkV及以下架空电力线路的设计。2为满足城市电网供电可靠性和电能质量日益提高的要求，1990年以后我国大中城市配电线路的建设逐步采用架空绝缘导线。因此，本次修订增加了IOkv及以下绝缘导体设计的相关容量。3提出了对穿插穿越的补充，对典型气象区域进行了补充。4原法规中一些不适合当前生产要求的条款已被删除或修改。实施后代替SDJ206-1987。附录A、附录B、附录C、附录D均为法规性附录。本标准由中国电力企业联合会提出。本标准由电力工业电力规划设计标准化技术委员会归口，负责解释。本标准主要起草单位：某电力。本标准参加起草单位：电源、电源、电源设计研究院。本标准主要起草人:石森、程景春、徐宝仪、尹楚、王秀艳、刚、王学伦。1周长1.0.1本标准规定了IOkv及以下交流架空配电线路（以下简称配电线路）的设计原则。1.0.2本标准适用于IOkV及以下交流架空配电线路的设计。2监管参考下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后的所有修改单（不包括修订内容）或修订版均不适用于本标准。但是，鼓励基于本标准达成协议的各方研究是否可以使用这些文件的最新版本。.对于不注日期的引用文件，最新版本适用于本标准。GB/T1179圆线同心多股架空导体GB12527额定电压IkV及以下架空绝缘电缆GB14049额定电压IokV、35kV架空绝缘电缆GB/T16434高压架空线路及发电厂、变电站环境污染分类及外绝缘选择标准GB 500603IlOkV高压配电设备设计规则GB5006166kV及以下架空电力线路设计规定DL/T765.1架空配电线路金具技术条件DL/T5092IOkV50Okv架空输电线路设计技术规范DL/T5130架空输电线路钢管杆设计技术规程JTJ001公路工程技术标准3术语和符号3.1术语3.1.1平均跑力日常张力年平均气温计算下线材下垂的最小点力。3.1.2钢筋混凝土杆普通钢筋混凝土杆、局部预应力混凝土杆和预应力钢筋混凝土杆的总称。3.1.3住宅区_城镇、工业企业区、港口、码头、车站等人口密集区。3.1.4名义居住区上述住宅区以外的地区。虽然人、车辆或农业机械经常到达，但房屋未建或稀缺。3. 1.5不便地区车辆和农业机械无法到达的区域。4. 1.6大距离由于配电线路的跨度已经超出正常范围，需要对塔架结构型式和线型进行特殊设计，当跨度发生故障时，对阻力段（如线路跨大型通航河流、湖泊、山谷等。5. 2符号_八一一导线的风荷载标准值，kNoWO基准风压标准值，kN/m2os一一风荷载形状系数。2风压高度变化系数。以振系数。a一风荷载跨度系数。1.w水平跨度，mo4总是这样4. 0.1配电线路的设计必须贯彻国家的设置政策和技术经济政策，做到安全、可靠、经济。4. 0.2配电线路设计必须从实际出发，结合地域特点，积极、审慎地采用新材料、新工艺、新技术、新设备。6. 0.3配电主线的导体布置和塔架结构应设计为便于带电作业。6.1 .4大跨度配电线路的设计应符合DL/T5092的规定。6.2 .5配电线路的设计，除按本标准规定执行外，还应符合现行国家标准和相关电力行业标准的规定。5条路径5.0.1配电线路路径的选择应认真调研，综合考虑运营、建设、交通状况、路径长度等因素。5. 0.2配电线路的路径应与城镇总体规划相结合,与各类管线及其他市政设施相协调，线路塔的位置应与城市景观相适应。7. 0.3配电线路路径和杆位的选择应避开低洼地区、易受侵蚀的地区和其他影响线路安全运行的地区。5.0.4乡镇配电线路路径应与道路、河流、灌渠相协调，不占或少占耕地。5.0.5配电线路应避开存放易燃易爆物品的仓库区域。配电线路与有火灾隐患的生产厂房、仓库、易燃易爆物品场、易燃易爆液体（气体）储罐的防火间距不宜小于塔高的1.5倍。6天气条件6.O.1配电线路设计所采用的气象条件应根据当地气象资料和附近既有线路的运行经验确定。如果当地气象资料接近附录A中的典型气象区域，则应采用典型气象区域所列数值。6.0.2配电线的最大设计风速值宜取离地IOrn高度，平均最大值为IOmin,每10年一次。如果没有可靠的数据，在开阔和平坦的地区，不应低于25ms0在山区，风速应为附近平坦地区的1.1倍，且不应低于25mso6.0.3配电线路穿越市区或森林等区域时，若两侧盾构平均高度大于铁塔高度的2/3,最大设计风速应降低20%o大于当地最大设计风速。6.0.4靠近城市高层建筑的配电线路迎风路段风速值应比其他路段适当增加。如果没有可靠的数据，在附近平坦的地面上，总则应将风速提高20%o6.0.5配电线路设计中采用的年平均温度，应按下列方法确定：1当该地区年平均气温在317°C之间时，年平均气温应取接近该数值5倍的数值。2当一个地区年平均气温低于3或高于17时，年平均气温应降低3至5,与此值相邻5倍的数值应取数。6. 0.6配电线路设计应采用导体覆冰厚度，根据附近既有线路的运行经验确定，导体覆冰厚度应为5mm的倍数。7根电线7.0.1配电线路应采用多股绞合导体，其技术性能应符合GB/T1179、GB14049、GB12527等的规定。7. 0.2钢芯铝绞线等复合导体应按最大工作力或平均工作力计算。7.0.3当风向垂直于线路时，导体风荷载的标准值应按下式计算：Fx=sZwrO7.0.3在哪里：Fx导线的风荷载标准值，kN；以荷载跨度系数，按本标准第10.0.7条的规定采用；S荷载体形系数，当d<17mm时，取1.2；当d217mm时，取Ll；当用冰覆盖时，取L2；d一一结冰后导体的计算外径，力;1.w水平跨度，m；IfO一一基准风压标准值，kN/m2o7.0.4城市配电线路，下列情况应采用架空绝缘导线：1线走廊狭窄地段。2座高层建筑。3繁忙的街道或人口稠密的地区。4个旅游区和绿化区。5空气污染严重。6建筑工地。7.0.5导体的设计安全系数不应小于表7.0.5所列值。表7.导体设计的最小安全系数为0.5绝缘线的种类总则区域重要领域铝绞线、钢芯铝绞线、铝合金线2.53.0多股铜线2.02.57.0.6配电线路导体截面的确定应符合下列要求:1根据区域配电网的规划和导体截面的确定，每个区域的导体规格应为34种。未进行配电网规划的地区不应小于表7.0.6所列数值。表7.0.6导体截面.2电线类型IkVIOkV配电线路IkV以下配电线路主线支线支线主线支线支线铝绞线和铝合金1207050957050线1256340C1006340钢芯铝绞线1201257063504095C10070635040多股铜线16503516绝缘铝绞线1509550957050绝缘铜绞线705035注：为同心圆线股见GB/T1179o2使用内容压降检查时:1 IkVIOkV配电线路，从供电变电所二次侧出口至线路末端变压器或终端受电变电所一次侧入口的内容压降为二次侧额定电压的5%o供电变电站。2 IkV以下的配电线路，从配电变压器二次侧出线端到线路末端（不包括户用线）的内容电压降为额定电压的4%o7.1 .7检查电线的载流量时，裸线和聚乙烯、聚氯乙烯绝缘线的内容温度为+70,交联聚乙烯绝缘线的内容温度为+90oCo7、0.81kV以下三相四线制零线截面应与相线截面相同。7.2 .9电线的连接应符合下列要求：1跨距内严禁连接不同金属、不同规格、不同捻向的导线。2在一个跨度中，每根电线不应超过一个连接器。三档距离接头与电线固定点的距离不应小于0.5mO4、钢芯铝绞线，铝绞线在跨度内的连接宜采用夹紧方式。5.跨度中铜绞线的连接应塞紧或卡紧。6铜绞线与铝绞线的跨接连接宜采用铜铝过渡夹和铜铝过渡线。7铜绞线和铝绞线的跨接连接应采用线夹和线夹连接。7.O.10导线连接点的电阻不应大于等长导线的电阻。跨接点的机械强度不应小于电线计算断裂力的95%o7.0.11钢丝的垂度应按计算确定。塑性伸长率对架线后垂度的影响应采用减小垂度的方法进行补偿。下垂减少的百分比为：1铝绞线，铝芯绝缘线为20%o2ACSR为12%o3铜绞线和铜芯绝缘线为7%至8%。7. 0.12配电线路的铝绞线和钢芯铝绞线在与绝缘体或五金件接触处用铝包胶带包裹。8绝缘子、配件8. 0.1配电线路绝缘子的性能应符合现行国家标准中用于各种棒型的绝缘子，并应符合下列要求：IlkVIOkV配电线路：1 直杆采用针式绝缘子或瓷横臂。2 电阻棒应为由两个悬式绝缘子组成的绝缘子串或由一个悬式绝缘子和一个蝶形绝缘子组成的绝缘子串。3 结合地区运行经验，采用有机复合绝缘子。21kV：1直棒应采用低压针式绝缘子。2电阻棒应采用悬式绝缘子或蝶形绝缘子。8. 0.2在空气污染地区，配电线路的电瓷外绝缘应根据该地区的运行经验和所在位置外绝缘的污染程度，增加绝缘的漏电距离或采取其他防污染措施。.如无操作经验，应符合附录B规定的数值。9. 0.3绝缘子及管件的机械强度应按公式8.0.3校核：KF<F8.0.3在哪里：K一一机械强度安全系数，可按表8.0.4采用；F一一设计载荷，kN；尸U悬式绝缘子的机电破坏载荷或销式绝缘子和瓷横臂绝缘子的弯曲破坏载荷或蝶形绝缘子及配件的破坏载荷，kNo8.0.4绝缘子及管件的安装设计应采用安全系数设计法。绝缘子及配件的机械强度安全系数应符合表8.0.4的要求。表8.0.4绝缘子及金具的机械强度安全系数类型安全要素运行条件断开条件悬式绝缘子2.71.8针式绝缘子2.51.5蝶形绝缘子2.51.5瓷横臂绝缘子32有机复合绝缘子32硬件2.51.58.0.5配电线路用钢件应采用热镀锌处理，并应符合DL/T765.1的技术要求。9线排列9、IIkVIOkV配电线路的导体宜按三角形、水平和垂直排列。IkV以下配电线路的导体宜水平布置。市区IkVIOkV配电线路与IkV以下配电线路应架设在同一杆上，应为同一电源，并应有明显标志。9.0.2同一地区IkV以下配电线路的导体应均匀布置在杆上。中性线应靠近电线杆或建筑物的侧面。同一电路的中性线不应高于相线。9. 9.0.31kV以下路灯线在极上的位置不应高于其他相线和零线。9. 0.4配电线路跨度宜采用表9.0.4所列数值。阻力段长度不应大于Ikmo表9.0.4配电线路跨距m'一一电压地段_IkV-IOkVIkV以下城镇40-5040-50空旷601004060注：IkV以下线路当采用集束型绝缘导线时，档距不宜大于30m9. O.5沿建筑物（构筑物）架设的IkV以下配电线路应使用绝缘电线,电线支撑点间距不宜大于15mo的导线间距应根据地区运行经验确定。如果没有可靠的信息，导线之间的距离不应小于表9.0.6所列数值。表9.0.6配电线路导体的最小线间距离m档距线路电底、40及以下5060708090100IkVlOkV0.6(0.4)0.65(0.5)0.70.750.850.91.0IkV以下0.3(0.3)0.4(04)0.45一一注：（）内为绝缘导线数值。IkV以下配电线路靠近电杆两侧导线间水平距离不应小于05m。9. 0.7同极同电压等级双回线路，或IkV至IOkV及IkV以下同极双回线路之间的垂直距离，以及交叉线之间的垂直距离。臂不应小于表9. 0.7所列数值。表9.0.7竖立在同一杆上的横臂之间的最小垂直距离m杆型电压类型_直线杆分支和转角杆IOkV与IOkV0.800.45/0.60(注)IokV与IkV以下1.201.00IkV以下与IkV以下0.600.30注：转角或分支线如为单回线，则分支线横担距主干线横担为06m；如为双回线，则分支线横担距上排主干线横担为0.45m,距下排主干线横担为S6m9. 0.8同电压等级同极架设的双回绝缘线路或lkV10kV及IkV以下的同极绝缘线路与横臂之间的垂直距离不应小于小于表9.0.8中列出的值。表9.0.8同杆架设绝缘线路横臂间最小垂直距离m电压类型直线杆分支和转角杆IOkV与IokV0.50.5IOkV与IkV以下1.0IkV以下与IkV以下0.30.39.0.91kVIOkV配电线路与35kV线路同杆架设时，两条线路导体的垂直距离不应小于2.OmoIkVIokV配电线路与66kV线路同杆架设时，两条线路导体的垂直距离不应小于3.5m,IkVIOkV配电线路采用绝缘导体时，垂直距离不应小于3.Omo9. IOlkVIOkV配电线路在同一横担架设的导体，其截面差不应大于三级。9. 0.11各相的引下线、引下线与相邻相的引出线、引下线或导线之间的间隙距离不应小于下列值：IlkVIokV为0.3m。21kV以下0.15m031kVIokV引下线及IkV以下配电线路的导体不得小于0.2In。10. 0.12配电线路导体与拉线、杆或架之间的间隙距离不应小于下列值：IlkVIOkV%0.2m。21kV以下0.Imo10根电线杆、电缆和地基结构构件及其连接处的承载力（强度和稳定性）应按设计荷载值计算；在计算变形、抗裂、裂缝、基础和基础稳定性时，应采用荷载的标准值。11. 0.2塔架结构构件承载力设计中使用的极限状态设计表达式和塔架结构变形、开裂和抗裂计算中使用的正常使用极限状态设计表达式，应按GB50061的规定。型钢、混凝土和钢筋的强度设计值和标准值按GB50061的规定设计。10. 0.3各类电杆应按下列负荷条件计算：1最大风速，不结冰，不断线。2覆冰，对应风速，不断线。3最低气温、无结冰、无风、无断线适用于角杆和接线杆。10. 0.4电杆和导体的风荷载应按以下三个风向对每根电杆和塔架进行计算：1、风向与线方向垂直（角杆应在角平分线方向）。2风向与线向的夹角为60°或45°。3风向与线向相同。10.0.5风向和线向在各种角度的情况下，铁塔和导线的风荷载及其垂直线向分量和线向分量，应符合GB50061的规定。10.0.6塔高30m以下时塔的风振系数为LO。10.0.7风荷载的跨度系数应取如下：1当风速低于20ms时，=1.0o2风速20-29m/s,=0.85。3风速30-34m/s,=0.75。4风速35ms及以上时，=0.7。10.0.8配电线路钢筋混凝土电杆应采用定型产品。电杆的施工要求应符合现行国家标准。10.0.9配电线路所用横臂应按受力强弱计算，选用规范。使用钢横臂时，其规格不应小于：Z63mmXZ63mm×6mm。钢横臂和附件应热浸镀锌。10.0.10拉线应按杆子受力安装。电缆与电杆的夹角应为45。受地形限制时可适当减小，不宜小于3010.0.11横穿马路的水平拉线与马路边缘的垂直距离不应小于6mo撑柱的倾角宜为10°20。横穿有轨电车车道的水平电缆与路面的垂直距离不应小于9mo10.0.12拉线应采用镀锌钢绞线，其截面应根据受力计算确定，不应小于25mm2o10. 0.13空旷区域配电线路连续直杆超过10个基数时，应安装防风电缆。10.0.14钢筋混凝土电杆，安装拉线绝缘子时，拉线断裂时拉线绝缘子与地面的距离不应小于2.5m,拉线周围地面应设有保护罩。10.0.15盘条直径应计算确定，不小于16mm。拉杆应热镀锌。腐蚀区的盘条直径应适当增加2mm4mm或采取其他有效的防腐措施。10.0.16电杆基础应根据当地使用经验、材料来源、地质条件等条件进行设计。10.0.17电杆埋深应计算确定。单回配电线路杆的埋深宜采用表10.0.17所列数值。表10.0.17单回电杆埋深米杆高8.09.010.012.013.015.0深埋1.51.61.71.92.02.310.0.18检查多回配电线路极底面的压应力、拔出稳定性和倾覆稳定性时，应符合GB50061的规定。10. 0.19现浇基础混凝土强度不低于C15级，装配式基础混凝土强度等级不低于C20级。10.0.20用岩石制成的底盘、卡盘、拉线盘应采用结构完整、质地坚硬的石料（如花岗岩等），并进行检测鉴定。10.0.21配电线路使用钢管杆时，应根据当地实际情况选用。钢管杆的基础型式和基础的倾覆稳定性应符合DL/T5130的规定。11变电站和开关设备IL0.1配电变电站的设置应设在负荷中心或其附近,便于设备更换和维修。11.0.2变电站不宜设置下列类型的电杆：1角落，分支杆。2有电线杆或电缆头。3极带线路开关设备。4路口穿插电线杆。5.带有许多低压家用线路的电线杆。6容易接近或拥挤区域的电线杆。7重污染地区的电线杆。11.0.340OkVA及以下的变压器，应使用立柱式变压器台。400kVA以上的变压器，宜采用室内安装。使用箱式变压器或落地式变压器时,应综合考虑使用性质和周围环境等条件。11.0.4立柱上变压器平台底部到地面的高度不应小于2.5m。对于带电部分，应综合考虑周围环境等条件。落地式变压器平台应设置固定护栏，护栏与带电部分的安全、净距应符合GB50060的规定。11.0.5变电站的引出线、引出线、母线应采用多股铜芯绝缘线，其截面应根据变压器的额定电流选择，不应小于16mm2.变压器的初级和次级应配备合适的电气设备。一次侧熔断器安装的垂直距离不小于4.5m,二次侧熔断器或断路器安装的垂直距离不小于3.5m。各相熔断器的水平距离：一次侧不小于0.5m,二次侧不小于0.3m。11.0.6配电变压器应为节能串联变压器，其性能应符合现行国家标准。11.0.7一次侧和二次侧熔断器或隔离开关、低压断路器宜选用符合国家标准、维护量少的型号产品，并应与负载电流、导体最大内容电流、工作电压相匹配。11.0.8配电变压器熔断器的选型应按下列要求进行：1 100kVA及以下容量，应按变压器额定电流的23倍选择高压侧熔断器。2 100kVA及以上容量，应按变压器额定电流的L52倍选用高压侧熔断器。3 、变压器的低压侧熔断器（片）或断路器的长延时整定值根据变压器的额定电流选择。4 在繁华地区和人口密集地区，应设置单相接地保护。H.0.91kVIOkV配电线路较长的主干线或支线应配备分段或分支开关设备。环形供电网络应配备联络开关设备。IkVIOkV配电线路应在管道边界设置开关设备。12防雷接地12.0.1IkVIOkV无防雷线路的配电线路，住宅区钢筋混凝土电杆应接地，金属管电杆接地，接地电阻不应超过30。o以下的配电线路和中性点直接接地的IOkV及以下共极的电力线路，钢筋混凝土杆的铁横担或金属杆应接中性线，钢筋的钢筋混凝土杆应接中性线。连接。IkV中性点不直接接地的，钢筋混凝土电杆接地，金属电杆接地,接地电阻不大于50Qo沥青路面或有操作经验区域的钢筋混凝土电杆和金属电杆不得设置人工接地装置，钢筋混凝土电杆的钢筋、铁横臂和金属电杆不得与中性线连接。12.0.2有防雷线路的配电线路，雷雨季节干燥时接地装置的工频接地电阻不应大于表12.0.2所列值。表12.0.2极接地电阻土壤电阻率m工频接地电阻1.土壤电阻率m工频接地电阻1.100及以下101000到200025100到500152000或更多30a_500到100O20a如果土壤电阻率高，接地电阻难以降低到30Q,可采用68个径向接地体或总长不超过500m的连续拉长接地体，接地电阻不有限的。12.0.3立柱上的断路器应装有防雷装置。经常开路通电的杆上断路器或隔离开关两侧应安装防雷装置，其接地线应与杆上断路器等金属外壳连接并接地，接地电阻不应大于10o的防雷装置应根据地区运行经验确定。防雷装置的位置应尽可能靠近变压器，其接地线应与变压器二次侧的中性点和金属外壳连接并接地。12.0.5雷区，为防止雷电波或低压侧雷电波穿透配电变压器高压侧绝缘，宜在低压侧安装避雷器或击穿熔断器边。如果低压侧中性点不接地，应在低压侧中性点安装击穿熔断器。12. 0.6IkVIOkV配电线路，使用绝缘导线时，应有防雷措施，防雷措施应根据当地雷电活动情况和实际运行经验确定。12.0.7为防止雷电波沿IkV以下配电线路侵入建筑物，户用线路绝缘子的铁脚应接地，其接地电阻不应大于30Qo年平均雷雨天数不超过30天/年，IkV以下配电线路有建筑物屏蔽的地区，IkV以下连接线与主线接地点距离不大于50m的地区，绝缘子铁脚不得接地。如果IkV以下配电线路钢筋混凝土杆的自然接地电阻不大于30Q,则不需要额外的接地装置。12.0.8IkV以下配电线路中中性点直接接地的中性线，应在供电点接地。干线和支线干线终端应重复接地。以下的配电线路引入大型建筑物时，如果距接地点的距离超过50m,中性线应反复接地。12.0.9总容量为IookVA及以上的变压器，其接地装置的接地电阻不应大于4,每次重复接地装置的接地电阻不应大于IOQo总容量为100kVA及以下的变压器，接地装置的接地电阻不大于10,每个重复接地装置的接地电阻不大于30,重复接地不小于3个地方。12.0.10悬垂架空绝缘线的悬垂线两端应接地，其接地电阻不应大于30Qo12. 0.IllkVIOkV绝缘导体配电线路在干线、支线、干线段线路上应设置接地回路和故障指示器。12.1 .12配电线路穿过耕地时，接地体应埋在耕深以下，且不应小于0.6mo12.2 .13接地体宜采用垂直敷设的角钢、圆钢、钢管或水平敷设的圆钢、扁钢。埋入土壤中的接地体和接地线的规格不应小于表12.0.13所列数值。表12.0.13接地体和埋地接地线的最低规格姓名在地上地下圆钢直径mm810扁钢截面mm4848厚mm44角钢厚度mm4钢管壁厚mm3.5镀锌钢绞线mm22550注意：使用镀锌钢绞线时，电气安装中设置的接地端子引下线的截距不应小于25m2。腐蚀区域应适当增加上述断面，并采取防腐措施。13地面距离和穿插跨度13.0.1导体与地面、建筑物、树木、铁路、公路、河流、管道、索道及各种架空线的距离，应以根据最高温度或结冰条件获得的最大弧垂和最大风速或根据结冰条件计算的最大风偏。在计算上述距离时，不应考虑由于电流、太阳辐射和不均匀结冰引起的垂度增加，但应考虑线框后塑性伸长率的影响和设计施工的误差。13. 0.2导体与地面或水面的距离不应小于表13.0.2的值。表13.0.2导体与地面或水之间的最小距离米路线经过该地区线电压IkVIOkVIkV以下居住区6.56非住宅区5.55不能通航或漂浮的河流和湖泊（到冬季冰面）55无法通航或漂浮的河流和湖泊（高达50年的33洪水位）交通不便的地区4.5343注：括号内为绝缘线数值。13.O.3导体与山坡、悬崖和岩石断面的净距在最大计算风偏情况下不应小于表13.0.3所列值。表13.0.3导体与斜坡、悬崖与岩石之间的最小距离米路线经过该地区线电压IkVIOkVIkV以下步行距离内的山坡4.53.0无法步行到达的山坡、悬崖和岩石1.51.013.0.41kVIokV配电线路不得跨越屋顶为易燃材料的建筑物。对于有耐火屋顶的建筑物，应尽量不交叉。如果它们需要交叉，电线与建筑物之间的垂直距离应最大计算。弧垂情况下，裸线不小于3m,绝缘线不小于2.5mo在最大计算垂度条件下，导体与建筑物的垂直距离裸露不小于2.5m,绝缘导体不小于2m。在最大风偏情况下，线路边缘与永久建筑物的距离应不小于下列值:IkVIOkV：裸线1.5m,绝缘线0.75m。相邻建筑物内没有门窗或实心墙IkV:裸线Im,绝缘线S2。相邻建筑物内没有门窗或实心墙在无风情况下，电线与不在规划周边城市内的建筑物的水平距离不得小于上述值的一半。注1：导线与城市多层建筑或规划建筑线的距离是指水平距离。注2：电线与不在规划区内的城市建筑之间的距离是指净空距离。13.0.51kVIOkV配电线路应从林区通道中剪除。通道净宽5m水平延伸至导线边缘外侧，绝缘线3mo使用绝缘线时，延长线不应小于Imo在下列情况下，如不妨碍布线施工，可不必截断通道：1树木自然生长高度不超过2mo2电线与树木的垂直距离（考虑自然生长高度）不应小于3mO配电线路穿过公园、绿地和防护林带，导体与树木的净距在最大风偏下不小于3mO配电线路穿过果林、经济作物和城市灌木，通道不宜砍伐，但线路到树梢的距离不应小于1.5mo配电线路导体与行道树的距离不应小于表13.0.5所列数值。表13.0.5导体与行道树之间的最小距离米最大下垂条件的垂直距离最大风偏的水平距离IkVIOkVIkV以下IkVIOkVIkV以下1.50.81.00.22.01.01.00.5注意：括号是绝缘导体的值。检查电线和树之间的垂直距离，考虑到修剪周期中树的高度。13.0.61kVIOkV线路插入专用管线时，应避开管线的检查井或检查孔，同时管线上所有金属部件应接地。13.0.7配电线路与甲级厂房、仓库、易燃材料堆场、甲、乙类液体储罐、液化石油气储罐、可燃助燃气体储罐的最近水平距离不应小于比塔高L5倍，C级储液罐不小于1.2倍。13.0.8散布配电线路和弱电线路应符合下列要求：1插入角度应符合表13.0.8的要求。表13.0.8配电线与弱电线的穿插角弱电流线路电平1级中学3级穿插角245°_301不限2配电线总则放置在弱电线上方。配电线路的电线杆应尽量靠近接入点，但不应小于7m【市区线路不限7mo与铁路、公路、河流、管道、索道、人行天桥及各种架空线穿插或接近的配电线路，应符合表13.0.9的规定。表13.0.9架空配电线路与铁路、公路、河流、管道、索道及各种架空线路相互穿插或接近的基本要求项目铁路公路电车道河流弱电线路电力线路kV特管标准轨距窄轨高速公路，一级公路三、四级公路有轨及无轨通航不通航三级1以下WlO35110154/>220330500导线最小截面铝线及铝合金线50mm3铜线为16mm?导线在跨越档内的接头一应头一一不应接头不应接头不应接头不应接头一交叉不应接头Y应头一.加接一导线支持方式双固定双固TE单固双固定双固定单固定双固TE单固单固定定一最小垂直距离In线电至轨顶接触线或承力索至路面至承力索或接触线至路面至常年高水位量航水的高檐淡至高行位最船r最洪位至高水冬季至冰面至被跨越线至导线ElkVIOkV7.56.0地电入原配路地平囚绷7.030)9.061.53.05.02.0223458.53IkV以下7.56.0地电入原配路地平因部6.03.01.061.03.05.01.0123458.5最小水平距离m项目线£电压电杆外缘至轨道中心电杆中心至路面边缘中路缘外轨心杆至边杆至中电心面电缘道与拉纤小路平等的线路M导线至斜坡上绦在路径受限制地区，两线路边导线间在路径受限制地区，两线路边导线间在区IkV-IOkIVk以下交叉：5.0平行：杆高+3.0平行杆高m30.50.5/3.00,5,0最高电杆高度2.01.02.52.55.07.09.013.0备注入难应，订区困，商及议山地时协并协公路分级见附泉D彘缶道路的分级，参照公路的规定最高洪水位时再抗洪抢险船只航行的河流，垂直距离应协商确定两平行线路在开阔地区的水平距离不应小于电杆高度；弱电线路分级见附录C两平行线路开阔地区的水平距离不应小于电杆高度设送的点检与行道_注1:Iky以下配电线路与二、三级弱电线路，与公路交叉时，导线支持方式不限制；注2：架空配电线路与弱电线路交叉时，交叉档弱电线路和的木质电杆应有防雷措施；注3：IkV-IOkV电力接尸线与工业企业内自用的同电压等级的架空线路交叉时，接户线宜架设在上方；注4：不能通航河流指不能通航也不能浮运的河流；注5：对路径受限制地区的最小水平距离的要求，应计及架空电力线路导线的最大风偏；注6：公路等级应符合11J001的规定。注7：()同数值为绝缘导线线路14条连接线14.0.1户线指IOkV及以下配电线路与用户楼外第一支撑点之间的架空导线。14.O.21kVIOkV连接线间距不宜大于40m。档距超过40m时，应按IkVIokV配电线路设计。IkV以下户用线间距不宜大于25m,超过25m时应安装户用杆。14.0.3连接线宜选用绝缘导体，lkV10kV连接线的截面不应小于下列数值：铜芯绝缘线为25三n2；铝芯绝缘线为35mm2oIkV应根据内容的载流量选择，不得小于下列值：铜芯绝缘线为IOmm"；铝芯绝缘线为16mm2o14.0.4IkVIOkV连接线路，线路间距不宜小于0.4Oin。IkV以下线间距离不应小于表14.0.4所列值。IkV以下户用线的中性线与相线交汇处应保持一定距离或采取加强绝缘措施。表14.041kV以下连接线的最小线间距离米架设方法跨度线间距从杆子上引出25岁及以下25岁及以上0.150.20沿墙水平或垂直铺设6及以下0.106个或更多0.1514.0.5户线接收端到地面的垂直距离不应小于下列数值:IkVIOkV为4m；IkV以下2.5mo14.0.6IkV以下连接线穿过街道到道路中心的垂直距离应不小于下列值：车辆经过的街道为6m；3.5m供汽车通过困难街道和人行道；胡同里、弄、弄是3m；沿墙到地面的垂直距离为2.5mo以下的连接线与建筑物有关部位的距离不应小于下列值：住户线下方窗口垂直距离为0.3n）；户线以上阳台或窗户的垂直距离为0.8m；与窗户或阳台的水平距离为075m；墙与框架的距离为005mo14.0.81kV以下户用线与弱电线相交距离不应小于下列值：弱电线路以上0.6m；弱电流线以下0.3mo如果不能满足上述要求，应采取隔离措施。14.0.91kVIOkV连接线及各种管线应符合表13.0.8和表13.0.9的要求。14. 0.IOlkV及以下户用线路不得穿过高压引下线，严禁穿越铁路。14.0.11不同金属、不同规格的家用电线不应跨接连接。汽车经过的街道上不应有接头。日14.0.12假设户用线路和线路导体采用铜铝连接，应有可靠联施。14.0.13各建筑物门前的连接线如沿墙敷设，应附录A【监管附录】典型天气区表A.1典型天气区天气区I二IllIVV六L八IX大气温度OC最高+40最低-51010201020402020刨冰-5最大风+10+10-5-5+10-5-5-5-5安装00-510-510151010雷电过电压+15工作过电压、年平均温度+20+15+15+10+15+10-5+10+10风最大风353025253025303030速m/S刨冰10a_15安装10雷电过电压1510工作过电压0.5X最大风速（不小于15ms）冰层厚度mm05551010101520冰的密度g/cm30.9结冰时风速为IOms,有可靠信息表明需要增加风速时可取15ms。附录B【监管附录】架空配电线路污染分级标准表B.1架空配电线路污染分级标准肮脏程度土壤和潮湿特性盐密度mg/cm2线路爬电距离cm/kV中性点不直接接地中性点直接接地0距沿海盐田50公里以上空气洁净区和无明显污染区W0.03
