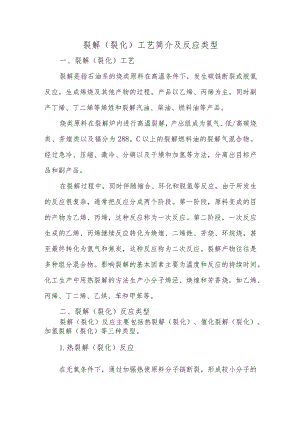

11裂解（裂化）工艺简介及反应类型.docx

裂解（裂化）工艺简介及反应类型一、裂解（裂化）工艺裂解是指石油系的烧类原料在高温条件下，发生碳链断裂或脱氢反应，生成烯烧及其他产物的过程。产品以乙烯、丙烯为主，同时副产丁烯、丁二烯等烯姓和裂解汽油、柴油、燃料油等产品。烧类原料在裂解炉内进行高温裂解，产出组成为氢气、低/高碳烧类、芳煌类以及福分为288。C以上的裂解燃料油的裂解气混合物。经过急冷、压缩、激冷、分锵以及干燥和加氢等方法，分离出目标产品和副产品。在裂解过程中，同时伴随缩合、环化和脱氢等反应。由于所发生的反应很复杂，通常把反应分成两个阶段。第一阶段，原料变成的目的产物为乙烯、丙烯，这种反应称为一次反应。第二阶段，一次反应生成的乙烯、丙烯继续反应转化为焕煌、二烯姓、芳烧、环烷烧，甚至最终转化为氢气和焦炭，这种反应称为二次反应。裂解产物往往是多种组分混合物。影响裂解的基本因素主要为温度和反应的持续时间。化工生产中用热裂解的方法生产小分子烯泾、焕煌和芳香烧，如乙烯、丙烯、丁二烯、乙烘、苯和甲苯等。二、裂解（裂化）反应类型裂解（裂化）反应主要包括热裂解（裂化）、催化裂解（裂化）、加氢裂解（裂化）等三种类型。1.热裂解（裂化）反应在无氧条件下，通过加强热使原料分子链断裂，形成较小分子的工艺过程，可称为热裂解（裂化）。如乙烷热裂解制乙烯工艺、二氟一氯甲烷（HCFC-22）热裂解制四氟乙烯（TFE）工艺、二氟一氯乙烷（HCFC-142b）热裂解制偏氟乙烯（VDF）工艺。2 .催化裂解（裂化）反应通过在裂解炉内加入催化剂，提高裂解（裂化）反应产品质量及收率，可称为催化裂解（裂化）。如重油催化裂化制汽油、柴油、丙烯、丁烯。3 .加氢裂解（裂化）反应在裂解（裂化）原料进入裂解炉时，同时按比例通入氢气,以减少反应产物中的芳香族化合物，提高反应产物收率，改善产品质量的裂解（裂化）工艺，可称为加氢裂解（裂化）。如焦化蜡油加氢裂解制干气、液化气、石脑油、轻柴油、重柴油。三、裂解（裂化）工艺关键设备和重点监控单元1.裂解（裂化）工艺的关键设备裂解（裂化）工艺关键设备是裂解炉。裂解炉是裂解工艺的核心设备，裂解炉内温度、压力、物料流量等工艺参数都需要严格控制，裂解炉需要设置压力、温度检测系统。热裂解（裂化）和加氢裂解（裂化）的裂解炉内一般压力较高，裂解炉应设紧急放空阀、泄压系统以及压力与反应进料管线、加热炉、压缩机的联锁系统等安全设施。2,裂解（裂化）工艺的重点监控单元裂解（裂化）工艺重点监控单元为裂解炉、制冷系统、压缩机、引风机、分离单元等。热裂解（裂化）和催化裂解（裂化）为吸热反应，需要设加热炉。加热炉加热温度与裂解炉内温度有直接关系，加热炉温度需要严格控制，具体控制方式根据加热炉加热方式采取不同手段,如：对燃料油炉可以控制燃料油进料量、进料压力、主风流量等；对电加热可以控制加热器电流、电压；对以熔盐或导热油作为热媒的，可以控制热媒的温度、流量。对于加氢裂解（裂化），由于加氢反应为放热反应，反应开始后不需要加热即能维持反应温度，而且还需要通入过量的冷氢移出反应热，有些工艺还要使用冷媒移出反应热。所以加氢裂解炉内的温度调节主要依靠控制进料速率、裂解炉内压力、氢进料速率和冷媒流量等手段。裂解（裂化）工艺一般在高温高压下进行，反应物料大多为易燃易爆物质，若裂解炉出现泄漏或是进料管线混入空气，会发生火灾爆炸事故，所以裂解炉应设有开、停车惰性气体置换管线；蒸汽消防汽幕，加热炉炉膛内设有灭火蒸汽入口；在可能发生泄漏的位置设置可燃气体报警器；管道、设备上按相关规范安装防静电接地设置；适当位置设置阻火器、爆破片等安全附件。
