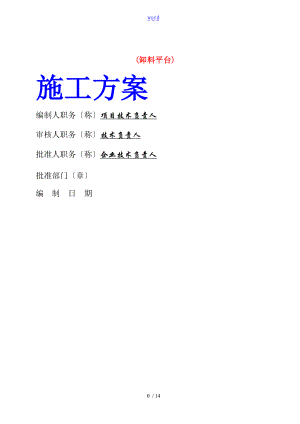

word(卸料平台)施工方案编制人职务称项目技术负责人审核人职务称技术负责人批准人职务称企业技术负责人批准部门章编 制 日 期目 录一、编制依据11、施工图纸12、主要规X、规程13、主要参考资料1二、工程概况2三、卸料平台搭设部位和用途2四、施工准备2五、工艺流程3六、卸料平台的安装3七、安全技术措施6八、悬挑卸料平台计算书7九、卸料平台的承载试验与合格验收12附图：2#、3#楼卸料平台平面位置12 / 14一、编制依据1、施工图纸图纸名称图 纸 编 号设计单位雄飞生活广场2#、3#楼建施系列施工图2#、3#楼结施系列施工图2、主要规X、规程序号规X、规程名称规X规程编号01国家建筑工程施工质量验收统一标准GB50300-201502行业建筑施工扣件式钢管脚手架安全技术规XJGJ130-201103行业建筑施工安全检查标准JGJ59-201104国家建筑结构荷载规XGB5009-201205行业建筑施工高处作业安全技术规XJGJ80-201106行业建设工程施工技术规程DBJ-01-80-200307国家钢结构设计规XGB50017-201408行业建筑施工手册第四版缩印本093、主要参考资料1二、工程概况序号项 目内 容1工程名称2工程地址3建设单位4设计单位5监理单位6施工单位三、卸料平台搭设部位和用途本工程根据各楼栋建筑面积与结构情况，2#、3#楼每层需各搭设2个卸料平台；2#、3#楼卸料平台从3层起逐层搭设。卸料平台主要解决主体结构施工周材拆除与垂直运输的问题，当周材倒运出后，卸料平台拆除并安装至上一层。四、施工准备××1.2m，悬挑长度为4.1m，平台上的标准荷载限重1t。2、主梁采用16#槽钢；次梁采用14#等边角钢700，防护栏采用48×3.5钢管，分别在高600mm、1200mm处设置两道水平钢管。护身栏内侧用木模板满铺，立杆间距1000mm，用钢丝网做防护，下设200mm高A3防滑钢板作为踢脚板。3、平台每侧设两根6×37+120的钢丝绳，每根绳设夹具不少于4个，钢丝绳吊拉角度为45°60°。4、预埋件：距建筑结构外皮600mm和1200mm处分别设两个预埋件。5、平台每侧设22的Q235(HPB235)吊环四个。6、底面防护：卸料平台底盘采用钢制平台，操作平台底面采用50mm厚的木脚手板满铺，非操作平台底面挂一道大眼安全网，再满铺一道密目安全网，然后满铺50mm厚木脚手板。 7、平台吊点：具体见如下图。五、工艺流程在平整场地上先按图纸位置布置两边主梁16#槽钢然后布置两头的次梁14#角钢或16#槽钢并与主梁满焊再布置中间次梁与主梁满焊将8mm厚钢板或22的Q235HPB235的吊环与槽钢焊接起吊平台至使用位置挂钢丝绳固定卸塔吊吊钩卸料起吊移位。六、卸料平台的安装1、用塔吊将卸料平台吊运到安装位置。2、在阳台上卸料平台支点处设置4m长100*100木方子。3、20钢丝绳穿过平台吊点，用4个钢丝绳卡子固定。4、卸料平台长槽钢穿入阳台或墙体预留孔洞。5、卸料平台长槽钢穿入阳台后立刻用钢管在墙内侧与外侧别住，即图中的“别杠位置。将卸料平台用架子管与建筑物墙体锁紧，保证卸料平台固定不动。6、先固定外侧钢丝绳。钢丝绳一端先用4个钢丝绳卡子固定在卸料平台外侧吊点部位，而后另一端穿过上一层建筑物梁上预制的钩头螺栓墙上预留洞或利用大模板螺栓眼。7、用塔吊微微提起卸料平台，使得卸料平台有一定的上仰角度，利用4个钢丝绳卡子固定已穿过钩头螺栓的钢丝绳。8、内侧钢丝绳同上。9、以上全部完成后再仔细检查一下卸料平台的各个部位，确认固定结实后摘掉塔吊大钩。10、卸料平台起升：1用塔吊钢丝绳固定卸料平台，略微起钩，使塔吊钢丝绳处于受力状态，然后解除平台与建筑物的固定。2塔吊缓缓起升，并向前出小车，使卸料平台完全脱离开建筑物的X围。3)塔吊将卸料平台吊运到上一层的相应位置，缓缓就位，按照前述的程序固定结实。4认真仔细检查无误后，解除塔吊钢丝绳。100 200七、安全技术措施（1） 卸料平台使用的钢材、焊条、钢丝绳、钢丝绳卡子等必须是符合国家标准的合格产品，具有产品质量合格证。（2） 平台钢结构制作要按照设计方案进展，焊工必须具有操作证，持证上岗，保证焊接质量。（3） 所有焊接连接的部位均应沿接触部位全长满焊，双面焊接。（4） 平台底部应用完好的水平网和密目网铺设严密，脚手板满铺，并用铅丝固定，不得有遗漏。（5） 卸料平台安装由项目技术人员会同安全人员做好书面技术交底和安全交底。（6） 卸料平台安装必须由架子工进展。在危险部位操作时应当系好安全带。架子工应持证上岗。（7） 塔吊指挥人员应与卸料平台安装人员密切配合，保证安装和起升的安全。塔吊指挥人员必须持证上岗。（8） 卸料平台上必须设置醒目的警示标志，标明卸料平台的额定载荷，教育操作人员严禁超载，保证安全。（9） 安全交底中必须明确交代卸料平台的额定载重量，并悬挂标志牌具体说明可以装多少木方子，多少竹胶板、多少钢管、卡子等。八、悬挑卸料平台计算书 计算依据建筑施工安全检查标准(JGJ59-99)和钢结构设计规X(GB50017-2014)。 悬挂式卸料平台的计算参照连续梁的计算进展。采用Q235钢计算。 由于卸料平台的悬挑长度和所受荷载都很大，因此必须严格地进展设计和验算。 平台水平钢梁(主梁)的悬挑长度4.10m，悬挑水平钢梁间距(平台宽度)2.60m。 主梁采用16#槽钢，次梁采用14#等边角钢，次梁间距0.70m。 施工人员等活荷载2.00kN/m2，最大堆放材料荷载10kN。 1、次梁的计算 次梁采用14#等边角钢，间距0.70m，其截面特性为 截面尺寸 b=140mm,t=10mm (1)脚手板的自重标准值：本卸料台采用木方加模板，换算标准值为0.35kN/m2；× (2)最大的材料器具堆放荷载10.00kN，转化为线荷载：×××× 内力按照集中荷载与均布荷载作用下的简支梁计算，计算简图如下 最大弯矩的计算公式为 经计算得到，最大弯矩值×× 其中x截面塑性开展系数，取1.05； f钢材抗压强度设计值，f = 205.00N/mm2； 经过计算得到强度××50580)=61.6N/mm2； 次梁角钢钢的抗弯强度计算< f,满足要求。 其中b 均匀弯曲的受弯构件整体稳定系数，按照下式计算： 经查GB50017-2003得， 经过计算得到强度××50580)=127N/mm2； 次梁角钢的稳定性计算< f,满足要求! 2、主梁的计算 卸料平台的内钢绳按照建筑施工安全检查标准作为安全储藏不参与内力的计算。 主梁选择16a槽钢，其截面特性为 (1)栏杆挡脚手板自重标准值：本平台栏杆挡脚手板采用栏杆、竹串片脚手板挡板 标准值为0.14kN/m；×(Q1+Q2)× 经计算得到，次梁集中荷载取次梁支座力×× 卸料平台的主梁按照集中荷载和均布荷载作用下的简支梁计算。 悬挑卸料平台示意图 经过简支梁的计算得到 其中x截面塑性开展系数，取1.05； f钢材抗压强度设计值，f = 205.00N/mm2； 经过计算得到强度× 主梁槽钢的抗弯强度计算<f，满足要求! 其中b 均匀弯曲的受弯构件整体稳定系数，按照下式计算：b=570××××× 由于b大于0.6，按照钢结构设计规X(GB50017-2003)附录B其值用(B.1-2式)计算 经过计算得到强度××102900.00)=174N/mm2； 主梁槽钢的稳定性计算< f,满足要求! 3、钢丝拉绳的内力计算: 设RUi为钢绳的拉力。 各支点的支撑力 RCi=RUisini 按照以上公式计算得到由左至右各钢绳拉力分别为 4、钢丝拉绳的强度计算: 选择6× 钢丝拉绳(斜拉杆)的轴力RU我们均取最大值进展计算，为 如果上面采用钢丝绳，钢丝绳的容许拉力按照下式计算： 其中Fg钢丝绳的容许拉力(kN)； Fg 钢丝绳的钢丝破断拉力总和(kN)； 计算中可以近似计算Fg=0.5d2,d为钢丝绳直径(mm)；钢丝绳之间的荷载不均匀系数，对6×37钢丝绳分别取0.82； K 钢丝绳使用安全系数。17.6kN(满足要求 5、钢丝拉绳吊环的强度计算: 钢板处吊环强度计算公式为 其中 f 为拉环钢筋抗拉强度，按照混凝土结构设计规X10.9.8f = 50N/mm2； 满足要求 6、焊接验算 钢丝绳下节点穿绑在22的钢环上，角度46°，22的钢环焊接在两侧的16#槽钢主梁腹板上，腹板厚6.5mm，焊缝高取5mm，焊缝长取100mm，按角焊缝核算得： 式中， N轴向拉力焊缝长度 t 焊缝高度焊缝抗拉强度，取160N/mm取钢丝绳最大拉力17.6KN，=100mm,t=5mm ,如此17.6 N/mm<160N/mm九、卸料平台的承载试验与合格验收卸料平台加工制作完毕后，由项目部的安全员、技术员检查验收，步骤如下：1、首先应检查各个焊点的焊缝质量，特别是四个吊环的焊缝质量，严格按照卸料平台加工制作的要求查看。2、焊缝质量验收合格后方可进展吊环的承载试验。先用钢丝绳吊挂在四角的吊环上，用塔吊缓缓吊起，距离地面50cm高度处停止，仔细查看角点处的吊环焊缝有无变形，如有变形必须返修重新施焊。在卸料平台每次周转之前也要按照上述方式检查吊环与其焊缝有无变形，以防止存在损伤变形和疲劳变形。3、在吊环承载验收合格后，再进展斜拉钢丝绳的承载试验，仿照卸料平台正式吊装后的模式，平台上加1吨的荷载，按照设计角度斜拉钢丝绳，检查是否满足受力要求。
