惠阳区污水收集系统工程初步设计说明.docx

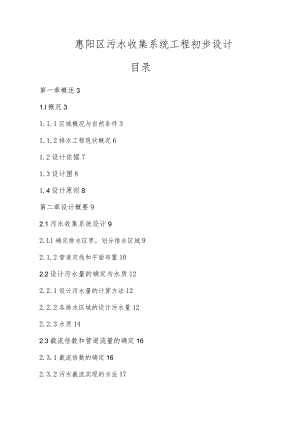

惠阳区污水收集系统工程初步设计目录第一章概述31.l概况31.1.1区域概况与自然条件31.1.2排水工程现状概况61.2设计依据71.3设计围81.4设计原则8第二章设计概要92.1污水收集系统设计92.Ll确定排水区界，划分排水区域92.1.2管道定线和平面布置102.2设计污水量的确定与水质122.2.1设计污水量的计算方法122.2.2各排水区域的设计污水量122.2.3水质142.3截流倍数和管道流量的确定162.3.1截流倍数的确定162.3.2污水截流实现的方法172. 3.3管道流量的确定192.4管道的水力计算192.4.1水力计算公式192.4.2设计充满度202.4.3设计流速与设计坡度202. 4.4埋设深度212.5管材、接口、基础与附属构筑物的设计222.5.1管材的选用222.5.2管道接口与基础222. 5.3附属构筑物232.6排水管网工程量232. 6.1排水区域一排水管网工程量243. 6.2排水区域二排水管网工程量244. 6.3排水区域三排水管网工程量265. 6.4排水区域四排水管网工程量27第三章维护与管理283. 1维护283.2管理29第四章附图29第一章概述1.1概况1.LI区域概况与自然条件（1）区域概况惠阳目前已撤市改区，其投资环境日益优化、经济建设成效显著、工业生产快速增长、农村经济稳定发展、第三产业繁荣活跃，展望未来前程似锦。a.地理位置惠阳地处珠江三角洲经济区和亚太经济增长带中心，南临大亚湾，毗邻，西依、市，中部与相接；中心区距省会190公里，离58公里，水路到47海里。位于东经114。7'至114°47,北纬22°27,至23°25,之间，北回归线以南。属亚热带季风气候，年均气温在21.1。C至22.2。C之间，终年无霜冻。b.行政区划惠阳区2003年6月撤市改区后，下辖淡水、永湖、良井、平潭、沙田、秋长、新珏、镇隆等8个镇的行政区域围。惠阳城区主要包括淡水、秋长两镇。c.面积与人口淡水、秋长两镇规划区域面积为4854平方公里。据统计局资料显示2002年两镇共有户藉人口15.88万（淡水镇、秋长镇各为：125668、33155）,到2010年规划人口为4045万（包括常住人口和暂住人口。其中一部分属自然增长，另外一部分是随着城区的发展，考虑增加外来迁移人口数量)。d.经济1994年底，惠阳正式纳入珠江三角经济区的东部次区域，并隶属珠江口都市区。1999年，作为我国国迄今最大的外商投资项目一中海壳牌石化项目正式启动，为经济带来了千载难逢的发展机遇。随后，以TeL为基础的数码信息产业区的建设也提上日程。石化项目和电子信息项目的巨大产业关联性使市又成为新一轮的投资热点。惠阳社会经济发展的战略是以城区为依托，并借助市区和周边大项目发展的辐射作用，并参与珠江三角洲区域经济大循环，带动惠阳区整体经济的发展。发展目标为：2005年和2010年全惠阳分别实现社会总产值115亿元和150亿TCO(2)自然条件a.地形地貌惠阳城区境地势复杂，平原丘陵交错，低山丘陵广布。最高点是西部的白云嶂山，海拔1003米，纵横7公里。秋长、淡水均有广阔的丘陵地带，地势较高。中心城区淡水河以南，白云路以北区域地势由西南向东北倾斜；白云路以南区域则是由西北向东南倾斜。洋纳大部分地区地势较高，西南局部地区地势较低；站前中西部地区地势较高，其余地区地形起伏较缓。秋长地势为东北向西南倾斜；西湖大体地形西北高东南低。b.气象惠阳区靠近南海，季风气候明显，雨量充沛，四季常青，属亚热带与热带过渡的沿海地带季风型气候。C.气温年均气温在21.1。C至22.2。C之间，1月平均气温在I(TC以上，7月平均气温在29.5。C左右，无霜期每年长达360天左右。d.降雨惠阳城区雨量充沛、雨季长，年均降雨量在1545mm至1989mm之间。年际降雨变化率普遍较大，降雨量季节差异明显，49月份是降雨集中期，6月份降水量最多，且降雨强度大、暴雨多，易造成洪涝灾害Qe.湿度年平均相对湿度78%of蒸发量年蒸发量为：1406.31779.2mm,夏秋蒸发量大于冬春，7月份蒸发量最大，2月最小。总体降水量大于蒸发量。g.日照太阳高度角大，年均日照时间为1964小时，太阳辐射能量丰富，年积温可达7950摄氏度，热量资源可供农作物一年三熟之需。h.风向全年主导风向东北为最，东南次之。i.风速多年平均风速2.8ms,最大风速达40ms(相当于11T2级)。(3)境水系境最大的河流为淡水河，另有一些较小的河流。淡水河由西至东北横贯城区、淡澳河由东北至东南流经惠阳区，淡水、淡澳两河在淡水河老虎沥断面处交汇，淡澳河为淡水河之分洪河。淡水河发源于市梧桐山，属西枝江一级支流。流域集雨面积1308平方公里，干流河长95公里，河口在惠城区紫溪注入西枝江。淡水河老虎沥断面控制流域面积约740平方公里。在淡水河右岸、老虎沥上游有淡澳分洪河道，该河道全长约14公里，其中人工河道约9公里，河口在澳头注入南海大亚湾。(4)地震裂度本区基本地震烈度为六度。1.L2排水工程现状概况排污现状a.工业废水服务区域围现状工业以来料加工企业为主，生产过程中废水排放量较低,且工业废水均已实现达标排放。目前三和工业区年工业产值高(2002年达55.82亿元)，废水排放量大；秋长2002年工业产值也达到21.62亿元，也有大量废水排放；而中心区工业逐渐淡出，废水排放量很小。近期随着洋纳组团与站前组团大量工业的上马，也会有大量工业废水排放，由于西湖、东湖组团皆定位为工业片区，但由于未来的万元产值用水量逐年降低与工业用水重复利用率逐年提高的因素，各污水处理厂远景时工业废水所占比例不会有太大变化。b.生活污水目前服务区域排水设施很不完善，生活污水一般未经处理就近排入淡水河或淡澳河。污水工程现状惠阳城区现有排水设施不完善：原有排水管道大部分为雨污水合流，只有极少的一部分是分流且部分地区存在降雨造成的涝问题。除了几条新建道路的市政管网的设计和施工比较规外，其余城区部分，特别是老城区部分，存在市政排水管网混乱、管道阻塞、缺少原始资料等问题。目前服务区域，中心区组团现有排水管道较为复杂，大多为雨污水合流,即使有极少部分管道在集水初期支流管为雨污分流，最终仍合并而未实现雨污分流；该部分工作相关部门正在积极改善。而白云组团和站前组团等虽已敷设了一小部分排水管道，但目前尚未形成一定规模的排水管道，因而均有条件建设为分流制管网。城区区域尚无污水处理厂，绝大部分污染企业都设有微型处理装置，工业废水通过厂处理后进入排水管网。生活污水大部分没有经过处理就排放了，在一些新建的住宅和小区建有化粪池或小型污水处理装置。纳污水体污染状况惠阳城区生活污水未经处理直接超标排入淡水、淡澳两河。工业废水的排放在相关部门的努力下已经得到控制，而城镇生活污水的处理以与农业污染防治（来自面源）相对滞后。随着城市经济的发展，城区人口不断增加，生活污水排放量明显增多，所以城市生活污水对水体的污染较为突出。惠阳环境监测站从1994年到现在对淡水河水质多年的监测表明，淡水河污染主要为生活型有机类污染，溶解氧、氨氮、化学需氧量等指标在旱季偶有不同程度的超标。1.2设计依据1 .工程设计合同书市惠阳区城市生活污水处理厂筹建工作办公室，中国市政工程东北设计研究院大亚湾分院，2004年4月；2 .惠阳城区污水处理工程可行性研究报告市惠阳区环保局，中国市政工程东北设计研究院大亚湾分院，2003年10月；3 .本次设计围淡水河与淡澳河沿岸区域1：100Os数字化地形图。4 .由惠阳区规划局提供的惠阳市区总体规划-道路交通系统规划图(2000-2020年)。5 .由惠阳区公用事业局提供的惠阳城区现状排水管线测绘图，与城区部分干道排水工程施工图。6 .由惠阳区水利局提供的惠阳区淡水河城市防洪工程初步方案设计资料。7 .城市排水工程规划规GB50318-20008 .室外排水设计规GBJ14-879 .给水排水管道工程施工与验收规GB50268-9710 .城市防洪工程设计规CJJ50-9211 .给排水设计手册第一册常用资料12 .给排水设计手册第五册城镇排水.其它现行有关规、规程。1.3设计围本次工程设计的围为惠阳城区污水处理厂服务围的中心区、白云区、站前与洋纳各组团。由于洋纳组团的大部分地区尚未开发，发展未为成规模，且设计基础资料缺乏，经甲方和我院商讨以后，决定本次设计暂不考虑。1.4设计原则1.管道系统应根据城区总体规划和建设资金状况，统一布置，分期建设，排水管道按远期水量设计。2 .排水管网的布置既要使管道工程量为最小，I又要使水流通畅，同时维护管理方便；通过多方案比选，寻求技术与经济与的最佳结方案。3 .本着治河与治污相结合的原则4 .根据具体情况，近、远期结合，充分利用原有污水收集管道，并加以改造,逐步完善排水系统。新建排水管道按雨污分流考虑。5 .尽可能地在管线较短和埋深较小的情况下，让最大区域的污水能自流排出。6 .充分利用地形地势，最大可能采用重力流形式，避免提升。7 .在起伏较大的地区，将高区系统与低区系统分离，高区应直接重力流入污水厂，并尽量减少管道埋深。8 .合理布置检查井、溢流井等附属构筑物，使排水系统功能完善，维护方便。9.排水管道、附属构筑物、管道接口等材料，应根据排水水质、管压力、地下水位、地下水侵蚀性等因素合理选用。在疑难地段不排除使用玻璃钢夹砂管的可能。第二章设计概要2.1污水收集系统设计2.1.1确定排水区界，划分排水区域在认真分析上述设计基础资料的基础上，根据城区地形地貌特点、水体分布状况、城区未来的整体规划等情况，确定排水区界，划分排水区域。共分为四个排水区域，具体划分如下：a.排水区域一（淡水岸排水区域）：东、南至中心区淡水岸，西至横苓河东岸,北至北环路；b.排水区域二（淡水岸排水区域）：东至淡澳河西岸，西至坪山河东岸，南至白云路，北至中心区淡水岸；C.排水区域三（淡澳河西岸排水区域）：东至东至淡澳河西岸，西至白云区,南至西一路，南至白云路；b.排水区域四（淡澳河东岸排水区域）：东至疏港大道，西至淡澳河以东，南至西一路，北至深汕高速公路。排水区域的划分详见附图1-惠阳区排水区域划分图2.L2管道定线和平面布置本次设计的管道是把污水截住送至污水处理厂的截流干管和排水区域的污水次干管。污水次干管的设计待施工图阶段再作深入研究。结合设计围各个排水区域的现状地形和竖向规划，临近河道的河道规划、现状污水收集管道的敷设情况与拟建污水处理厂的位置等因素，考虑具体定线方案如下：a在排水区域一，地形北西高东南低；污水处理厂位于排水区域的东南侧；现状排水管道多为雨污合流管道，排水口分布于淡水岸；故截污干管自北环路与横苓河交界处起，沿淡水岸的规划道路敷设，至淡水河与淡澳河交界处的西侧，过河与淡水岸的截污干管接合，再敷设至污水处理厂，全程为重力流管道。截污干管总长5100米；管径为DN800DN1350；管道坡度为0.OoIl0.002o工程量详见表11。此排水区域截污干管的设计留有一定的富裕量，主要是考虑将来如果污水处理二厂不能如期建设的情况下，秋长组团的污水可以收集，通过此截污干管送往城区污水处理厂处理，在管道的设计时兼顾考虑近远期水量的变化，保证在最小设计充满度下管流速不小于管道的最小不淤流速。其中截污干管约有150米长管段横穿淡水河。一是为减小下游截污干管的埋深，二是为了满足管道敷设于河床底下不小于05米覆土的设计要求，故过河段采用了两条管径为DN800的管道。b.在排水区域二，地形南西高东北低；污水处理厂位于排水区域的东北侧；现状排水管道多为雨污合流管道，排水口分布于淡水岸；故截污干管自南路与淡水河的交界处起，沿淡水岸由西南往东北敷设至淡澳河西岸，在裕华公司的东北侧与淡澳河西岸截污干管接合，再敷设至污水处理厂，全程为重力流管道。管道敷设尽可能沿河岸的规划道路，没有规划道路的管段，管道沿河道的控制红线敷设，管道敷设至街坝尾街附近，由于这一片是旧城区，建筑物比较密集，为了减少拆迁量，节省投资，在设计埋深合理的情况下，管道沿街坝尾街、沿江路绕行敷设。其中离河道或道路两侧建筑物较近的管段,考虑采用钢板桩施工。截污干管总长5538.53米；管径为DN800DN1600；管道坡度为0.0010.0011。工程量详见表13。c.在排水区域三，地形大体西高东低，西一路与淡澳河西岸交界处局部地势较高。污水处理厂位于排水区域的东北侧；现状排水管道多为雨污合流管道,区域主要的污水干管均由东往西敷设，排水口分布于淡澳河西岸；故截污干管自人民桥西岸起沿淡澳河西岸的星河西路敷设，由南往北敷设至裕华公司的东北侧与淡水岸的截污干管接合，再过河敷设至污水处理厂，全程为重力流管道。截污干管总长3474.34米；管径为DN1200DN1800；管道坡度为0.00110.002。工程量详见表15。其中位于叶挺路与卢屋路之间局部段，地势较高，为山体，开槽埋管可能性不大，约400米长管道考虑采用顶管施工。实施的可行性待地质勘察报告提交以后再作进一步的研究。d.在排水区域四，地形大体南高北低；现状没有成规模的排水管网，沿淡澳河东岸只有较为分散的排污口；截污干管自淡澳河东岸的星河东路与爱明桥接合点起，由南往北敷设，与淡澳河西岸截污干管接合，最后至城区污水处理厂，全程为重力流管道。截污干管总长3741.60米；管径为DN500DN1200；管道坡度为0.00150.003。工程量详见表17。各个排水区域的污水次干管的设计：1).对建成区现状污水收集管道未延伸到的地方进行污水收集系统的补充设计；2).对于规划城区，结合现状地形与竖向规划，新设计污水管道，新区考虑雨污分流主要是基于两方面的考虑，一方面可以减少截污干管雨天的负荷，节省投资；另一方面雨污分流,污水管道的设计可以更好地保证管流速，减少发生淤积。管道系统布局详见附图2-惠阳区污水系统工程布置图。2.2设计污水量的确定与水质2.2.1设计污水量的计算方法(1)生活污水设计流量生活污水设计流量=规划人口X用水定额X折减系数(85QX生活污水量总变化系数其中生活污水量总变化系数按城市排水工程规划规GB50318-2000中的表2.L2取值。(2)工业废水设计流量工业废水设计流量二规划区域面积X城市单位建设用地综合用水量指标X工业用水重复利用率(65%-75%)(3)管道总设计流量管道总设计流量为生活污水量与工业废水量之和2.2.2各排水区域的设计污水量由于中心区与白云组团目前与远期污水主要为生活污水，其污水设计流量依据规划人口、综合生活污水定额、与相应的折减系数计算得出；而站前组团发展定位为工业区，其污水设计流量采用规划区域面积、城市单位建设用地综合用水量指标以与工业用水重复利用率进行计算。(1)排水区域一(中心区淡水河以北)设计污水量排水区域一设计污水量表1年份20052010生活污水排放量(10Wd)0.921.97工业区废水排放量（IOInlZl）0.210.63总污水量（10%3/d）1.132.6（2）排水区域二和三（中心区淡水河以南与白云区）设计污水量排水区域二和三设计污水量表2年份20052010人口（万人）中心区（淡水河以南）白云区中心区（淡水河以南）白云区153.221.324.3用水定额（L/pd）250350折减系数0.850.85生活污水量总变化系数1.41.61.31.55生活污水排放量（万113d）4.461.098.251.98合计（万m3d）5.5510.23其中根据排水区域面积、人口分布情况、城区发展状况等因素综合考虑,预测排水区域二设计污水量占总量的30%,即2005年设计污水量为1.67万m7d,2010设计污水量为3.07万n?/d；排水区域三设计污水量占总量的70%,即2005年设计污水量为3.89万m7d,2010设计污水量为7.16万m3do(3)排水区域四(站前组团)设计污水量排水区域四设计污水量表3年份20052010发展成熟区域面积(km2)412.2用水量指标1.41.1(万m3km2d)工业用水重复利用率(%)6575工业废水排放量(IOM/d)1.963.362.2.3水质(1)生活污水负荷生活污水负荷按每人每天排出的污染物指标考虑，根据室外排水设计规，我国生活污水污染物排放指标:B0D5为2035gp.d,SS为3550gp.d。近期B0D5取25gp.d,SS取35gp.d；远期B0D5取35gp.d,SS取40gp.d0据此计算，一厂服务区域生活污水污染负荷见下表：生活污水污染负荷预测表表4项目2005年2010年B0D5(kgd)45508617SS(kgd)63709848(2)工业废水负荷工业废水污染负荷一般比较复杂，和区域工业企业的类型有很大关系,一般依据国家的有关标准考虑。根据省发布的污水综合排放标准(DB44/26-1996)规定，对排入设置了二级污水处理厂的城镇排水系统的污水执行三级标准，其最高允许排放浓度为：B0D5300mgL.C0D500mgL.SS400mgL;由于相关部门监管得力,近期BOD5取200mgL,SS取250mgL;远期BOD5取180mgL,SS取220mgLo故一厂服务区域工业废水污染负荷见下表：工业废水污染负荷预测表表5项目2005年2010年BOD5(kgd)43009058SS(kgd)537511070污染总负荷根据表4、表5,计算污水处理厂污水总污染负荷，见表6：污染总负荷表6项目2005年2010年BOD5(kgd)895021900BOD5(mgL)148147SS(kgd)1172024720SS(mgL)196174(4)设计污染负荷根据以上污水量的预测以与污染负荷的预测，通过计算可得BOD5浓度为149mgL,SS浓度为195gL,属于中低浓度污水。设计污水水质如下:设计进水水质指标表7项目CODB0D5SSTNTPmg/Lmg/Lmg/Lmg/Lmg/L污水处理厂设计进水水质28014520030423截流倍数和管道流量的确定2.3.1截流倍数的确定在目前服务区域排水系统大多还是采用合流制，有部分新建区采用的是分流制，受纳水体均为淡水河与其支流和分洪的淡澳河。部分地区要将合流制改造成分流制目前实施困难，但应根据规划逐步实现分流，从而完善排水系统。根据目前的实际与对将来的预测，沿淡水河、淡澳河实施污水截流系统是现实的。截流系统同时截流分流制中的污水和合流制系统的污水与雨季的部分雨水。合流制排水系统的截流倍数应根据旱流污水的水质和水量以与水体卫生要求、水文、气象条件等因素进行确定。据调查，国一些城市采用的截流倍数一般为13。对于具体的某个城市，应根据该城市的实际情况确定。截流倍数取值大，截流的污水量多、溢流的污水量少，利于环境，但增大了截流干管管径提高了造价；反之则降低了造价但不利于环境。从国一些城市的经验来看，对于中小城镇截流倍数一般取n0=lo因此，本工程截流倍数取1。预计在2005年服务区域合流制将占60%；2010年服务区域合流制将仅占25%,其余为分流制系统。2.3.2污水截流实现的方法合流管道里污水的截流是通过溢流井来实现的。溢流井中设有溢流槽或者溢流堰，根据计算的设计污水量Q。以与截流倍数n。确定溢流井的尺寸以与溢流槽或者溢流堰的尺寸。合流管道里的混合污水进入溢流井中当水量QWQ。(l+11o)时，混合污水经导流室进入截流干管；当水量Q>Qo(l+no)时，混合污水有两个去向，一部分污水经导流室进入截流干管，水量为Q。(1÷n0);另一部分污水进入导流室后由溢流槽或者溢流堰溢流进入溢流室，再经溢流管排出到临近河道里。水量为Q-Q0(1+n0)o溢流井构造如图1所示。混合污水经溢流井截流以后由截污干管送至污水处理厂处理。截污工程系统如图2所示。合流管道2-导流室3-溢流堰4-溢流室5-截流干管6-溢流管图1溢流堰式截流井至污水处理厂1-合流管道2-溢流井3-截污干管4-溢流管5-污水管图2截污工程系统2. 3.3管道流量的确定(1)排水区域污水次干管为纯收集污水管道，其管道的流量为设计污水流量。(2)排水区域截污干管为合流管道，管道的流量为设计污水流量和截流的雨水量之和。雨季管为满流。在管道的设计中，结合近远期设计污水量以与旱雨季水量的变化情况，适当调整管径，使管流速保证不小于管道的最小不淤流速。2.4管道的水力计算2.4.1水力计算公式(1)流量公式：（2）流速公式:V=(ln)*R23*11/2式中Q一流量（m's）A过水断面面积（k）V流速（ms）R水力半径（过水断面面积与湿周的比值）（Ill）I-水力坡度（即水面坡度，等于管底坡度）C流速系数或者才系数n-管壁粗糙系数2. 4.2设计充满度（1）污水管道按非满流计算，其最大设计充满度按城市排水工程规划规GB50318-2000采用,具体如下表：最大设计充满度表8管径或渠高（mm）最大设计充满度2003000.553504500.655009000.7010000.75（2）截污干管为合流管道按满流计算，充满度为1°3. 4.3设计流速与设计坡度污水管道的流速与坡度的设计均能控制在下表所示的围。且在设计充满度下流速不小于0.6mso污水管道最大允许流速、最小设计流速、最小设计坡度表9管径(mm)最大允许流速(ms)最小计算充满度按照最小计算充满度下不淤流速控制的最小坡度坡度相应流速(ms)400100.250.00150.425000.00120.436000.30.0010.58000.00080.5410000.00060.5412000.350.00060.6613000.00050.6314000.00050.6715000.00050.7>15000.0005(2)合流管道a.最大设计流速不大于10msob.最小设计流速不小于0.75mso2. 4.4埋设深度管道埋深的设计主要考虑两个方面，一方面能保证现状污水收集管道与设计的污水管道顺坡接入截污干管；另一方面在保证管道顺接的前提下，为了减少施工难度，节省投资，尽可能减少管道的埋设深度。由于受现状污水收集管道埋深的限制，截污干管局部段的设计埋深较大，施工难度较高。截污干管的设计埋深基本控制在10米以。1 .5管材、接口、基础与附属构筑物的设计2 .5.1管材的选用本次设计的排水管道全部为重力流管道，在管材的选择上主要考虑安全性、水力条件优、经济节能，便于维护和管理。综合分析以后，本次设计采用两种管材(1)钢筋混凝土管钢筋混凝土管是国排水管道最为常用的管材。优点：制造方便，造价低，可根据不同的压和外压分别设计制成无压管、低压管、预应力管与轻重型管等。缺点：管节较短，接头较多，大口径管重量大，搬运不便，容易被含酸含碱的污水侵蚀。总得来说结合本次设计的具体情况，采用钢筋混凝土管性价比较为合适。(2)玻璃钢夹砂管玻璃钢夹砂管作为一种新型的排水管材，在给排水方面应用日渐广泛Q优点：轻质高强，使用寿命长，耐腐蚀性能好，无需任何防腐处理，就可抵御不同条件下酸碱腐蚀，粗糙系数小，管节较长，密封可靠，施工简便。缺点：造价一次性投资较钢筋混凝土管高。在性能上，玻璃钢夹砂管比钢筋混凝土管更为优胜，但主要考虑到价格差异以与本次工程投资金额的控制等因素，只是在淡水岸截污干管过河段才用两根DN800的管道，总长约300米。其余排水管道均采用钢筋混凝土管。2.5.2管道接口与基础(1)钢筋混凝土管a.采用开槽施工的管段，采用橡胶圈接口，180。混凝土基础。b.采用顶管施工的管段，采用企口管接口，135。土弧基础。（2）玻璃钢夹砂管玻璃钢夹砂管采用双密封圈承插连接，砂垫层基础。2.5.3附属构筑物（1）检查井根据城市排水工程规划规GB50318-2000规定，在管道交汇处、转弯处、管径或坡度改变处，跌水处以与直线管段上每隔一定距离处敷设检查井Q检查井间距不超过规规定的最大间距。基本按60米左右布置。检查井最大间距表10管径或暗渠净高（mm）最大间距（m）污水管道雨水（合流）管道20040030405007005060800100070801100150090100>1500,且2000100120（2）溢流井截污干管的设计时考虑在现状排污口附近，预留溢流井，溢流井与截污干管连接。实际施工时将现状合流管道改接到溢流井，污水通过溢流井进入截污干管，由于溢流管出口低于最高洪水位，考虑在溢流管出口设置拍门或者鸭嘴阀，以防止倒灌。2.6排水管网工程量2.6.1排水区域一排水管网工程量淡水岸截污干管工程数量表表11序号名称规格管材单位数量1排水管DN800玻璃钢夹砂管米3002排水管DN1200钢筋混凝土米26453排水管DN1350钢筋混凝土米21554圆形砖砌污水检查井1000座95矩形直线砖砌污水检查井1500X1100座44矩形直线砖砌污水检查井1700X1100座296矩形90°三通砖砌污水检查井2200X2200座157溢流井68重型检查井井盖、井座700129超重型检查井井盖、井座70076合计（米）-5100淡水岸污水次干管工程数量表表12序号名称规格管材单位数量1排水管DN400钢筋混凝土米14802排水管DN500钢筋混凝土米40903排水管DN600钢筋混凝土米635合计（米）62052.6.2排水区域二排水管网工程量序号名称规格材料单位数量1排水管DN600钢筋混凝土米502排水管DN800钢筋混凝土米13503排水管DNlOOO钢筋混凝土米11504排水管DN1200钢筋混凝土米24005排水管DN1600钢筋混凝土米7506圆形豉砌污水检查井1250座47圆形砖砌污水检查井1500座258矩形直线豉砌污水检查井1300X1100座189矩形直线豉砌污水检查井1500X1100座4410矩形直线豉砌污水检查井1900X1100座1311矩形90°三通砖砌污水检查井1650X1650座212矩形90°三通砖砌污水检查井2200X2200座213矩形90°三通砖砌污水检查井2630X2630座114溢流井座415重型检查井井盖、井座700个5016超重型检查井井盖、井座700个55合计（米）5700淡水岸截污干管工程数量表表13淡水岸污水次干管工程数量表表14序号名称规格材料单位数量1排水管DN600钢筋混凝土米600合计（米）6002.6.3排水区域三排水管网工程量淡澳河西岸截污干管工程数量表表15序号名称规格材料单位数量1排水管DN600钢筋混凝土米202排水管DN800钢筋混凝土米503排水管DNlOOO钢筋混凝土米504排水管DN1200钢筋混凝土米7505排水管DN1350钢筋混凝土米6006排水管DNl500钢筋混凝土米21507排水管DN1800钢筋混凝土米2006圆形砖砌污水检查井1250座18矩形直线砖砌污水检查井1500X1100座89矩形直线砖砌污水检查井1650X1100座1310矩形直线砖砌污水检查井1800X1100座3710矩形直线破砌污水检查井2100X1100座211矩形90°三通砖砌污水检查井2200X2200座312矩形900三通砖砌污水检查井2630X2630座313矩形90°三通砖砌污水检查井3150X3150座214溢流井座615重型检查井井盖、井座700个1016超重型检查井井盖、井座700个58合计（米）3820淡澳河西岸污水次干管工程数量表表16序号名称规格材料单位数量1排水管DNlOOO钢筋混凝土米8002排水管DN800钢筋混凝土米1000合计（米）10002.6.4排水区域四排水管网工程量淡澳河东岸截污干管工程数量表表17序号名称规格管材单位数量1排水管DN500钢筋混凝土米3902排水管DN600钢筋混凝土米7103排水管DN800钢筋混凝土米4604排水管DNlOOO钢筋混凝土米16505排水管DN1200钢筋混凝土米5326圆形豉砌污水检查井1000座217圆形砖砌污水检查井1250座148圆形砖砌污水检查井1500座89矩形直线砖砌污水检查井1300X1100座2810矩形直线砖砌污水检查井1500X1100座1211矩形90°三通砖砌污水检查井1650X1650座512矩形90°三通砖砌污水检查井2200X2200座413溢流井座214重型检查井井盖、井座700个915超重型检查井井盖、井座700个74合计（米）-3742淡澳河东岸污水次干管工程数量表表18序号名称规格管材单位数量1排水管DN400钢筋混凝土米15822排水管DN500钢筋混凝土米20203排水管DN600钢筋混凝土米14254排水管DN800钢筋混凝土米1900合计（米）6927本次设计四根截污干管总长17.86公里；设计的排水管道总长33.10公里。第三章维护与管理3.1维护管道投入使用后，必须对其进行维护。具体如下：1 .应对管道检查井盖板定期进行检查与防腐处理，并与时更换被损坏的。2 .应定期检查管道中是否有淤泥堵塞，与时清理。3 .对排水设施进行养护维修，保证排水设施完好和正常运行。4 .汛期之前，应当对排水设施进行全面检查维修，确保汛期安全运行。5 .排水设施发生事故，应当立即组织抢修，采取有效的安全防护措施。6 .2管理1 .设定严厉的法规法则，加强管理人员的意识。定期安排管理人员检查管道的使用情况。2 .提高人民的环保意识。3 .组织操作人员进行上岗前的专业技术培训。4 .建立信息交流制度，定期总结运行经验。5 .禁止下列损害排水设施的行为：(1)堵塞排水管道；(2)擅自占压、拆卸、移动排水设施；(3)向排水管道倾倒垃圾、粪便；(4)向排水管道倾倒渣土、施工泥浆、污水处理后的污泥废弃物；(5)擅自向排水设施排放污水；(6)向排水管道排放有毒有害、易燃易爆等物质；(7)擅自在安全保护区围爆破、打桩、修建建筑物、构筑物；(8)损害排水设施的其他行为。第四章附图附图惠阳城区排水区域划分图派附图2-惠阳城区污水系统工程布置图
