关键工序的控制措施及现有杆管线保护措施.docx

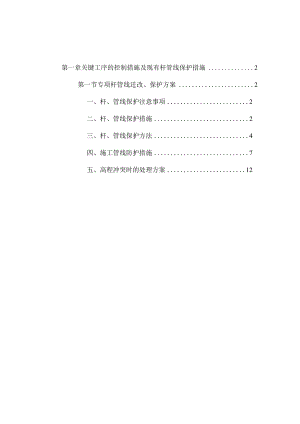

第一章关键工序的控制措施及现有杆管线保护措施2第一节专项杆管线迁改、保护方案2一、杆、管线保护注意事项2二、杆、管线保护措施2三、杆、管线保护方法4四、施工管线防护措施7五、高程冲突时的处理方案12第一章关键工序的控制措施及现有杆管线保护措施第一节专项杆管线迁改、保护方案一、杆、管线保护注意事项在施工前必须对施工范围内的杆、管线情况进行调查，并与甲方、供水、供电、通讯、军警、市政管理部门加强联系沟通，搜集资料。并在基坑施工前先进行仪器探测。施工前要对既有地下管线具体位置、下埋深度和规格尺寸大小,在征得相关主管部门的同意改移后方能施工。与有关单位联系、协商，调查管线的走向位置和埋深，取得管线走向图，实地打点放样。严格按管线图纸施工。对管线部位，在地面上须设有明显标志，施工人员须熟悉本段管线位置。施工中对管线部位要指定专人进行精确探测，桩基开钻时，必须探挖后方可下钻施工。根据各种管线与桩基、基坑的位置关系分别采取临时改移或悬吊保护处理。对于无法移动的管线要采取塑料泡沫板等包裹保护，并进行管线的变形监测。二、杆、管线保护措施因地下管线布置情况不明，本工程与既有管线交叉、联系繁多，为确保施工安全，施工开挖前需与周边用地单位及各地下管线主管部门进一步共同核实现状管和电缆线等地下障碍物位置，妥善处理与相关管线的平面及高程关系,确认与施工无矛盾后，方可挖土。为了保护好既有管线，特制定下列措施：熟悉掌握设计、建设单位提供的地下管线图纸资料，与通讯、电力、供水、军队等有关单位联系、协商，调查管线的走向位置和埋设深度，取得管线走向图，实地打点放样。在施工前召开各管线产权单位施工配合会议，进一步搜集确认管线资料。对管线部位要指定专人进行精确探测，对非管线部位亦要进行普测。对影响施工和受施工影响的地下管线开挖必要的样洞（开挖样洞时通知管线单位监理单位监护人员到场），核对弄清地下管线的确切情况（包括标高、埋深、走向、规格、容量、用途、性质、完好程度等），做好记录。对管线部位，须有明显标志，队长、施工员须熟悉本段管线位置。在现场施工总平面布置图上标明影响施工和受施工影响的地下管线。工程实施前，向有关管线单位提出监护书面申请，做好监护交底。工程实施前，把施工现场地下管线的详细情况和制定的管线保护措施向现场施工技术负责人、施工员、班组长直至每一位操作工人作层层安全交底，填写安全交底记录，明确各级人员的责任。工程实施前，对参与本工程施工的职工（包括民工）进行“保护公用事业管线重要性及损坏公用管线危害性”的宣传教育，严格遵守有关文件的规定。对受施工影响的地下管线设置若干数量的沉降测点，工程实施时，及时向建设单位和有关管线管理单位提供观测点布置与沉降观测资料。成立由建设单位、各管线单位和施工单位的有关人员参加的现场管线保护领导小组，定期检查管线保护措施的落实情况及保护措施的可靠性，研究施工中出现的问题，及时采取措施完善保护方案。各级管线保护负责人深入施工现场监护地下管线，督促操作（指挥）人员遵守操作规程，制止违章操作、违章指挥和违章施工。施工过程中发现管线现状与交底内容、样洞资料不符或出现直接危及管线安全等异常情况时，立即通知建设单位和有关管线单位到场研究，商议补救措施，在没作出统一结论前，不得擅自处理或继续施工。施工过程中对可能发生意外情况的地下管线，事先制定应急措施，配备好抢修器材，以便在管线出现险兆时及时抢修，做到防患于未然。一旦发生管线损坏事故，立刻保护现场，立即上报上级部门和建设单位。通知有关管线单位组织抢修，积极组织力量协助抢修工作。凡不听从指挥乱开挖造成管线损坏者，给予严厉处罚，情节严重者移送司法机关追究刑事责任。三、杆、管线保护方法在施工过程中，采取如下探测管线方法探测地下管线。明挖2m深探坑开工前先与有关单位联系，征得同意破土动工后索取详细的地下原有管线图纸,根据图纸标识,用人工开挖探槽,探槽与原有管线“十”字相交，探明地下管线的具体埋深及走向。利用地质雷达探测仪探测对局部可能有重要管线，而一时又难以较准确定位的地段，用地质雷达探测仪等手段给予查明。管线位移监测对采用临时悬吊的现有管线进行沉降和水平位移观测。沿管线的轴向在管壁上和桁架上设观测点。每2天一次，直至管线恢复止。当管线位移超出允许值时立即进行加固处理。经查核遇到供水、供电、电信、煤气及其他不可迁移的管线时，可采用以下两种办法对管线进行保护（保护方法需得到有关部门同意后才可使用）：a.托板绑吊法（适应于管线横跨基坑时，见下图）在管坑上部顺管线方向横放一32槽钢，横杆的长度应架放在基坑边外各1m,并加垫20*20枕木，分散对沟壁的压力；管或底部垫上一块宽度大于管线底，宽不少于30Cm厚4cm的木板，管线若为圆形的则加设木材楔边垫平，以防管线移位，绑吊用10号铁丝缠绕4-6圈，并调整至适合的紧度。在开挖时应顺管线方向一小段一小段开挖，开挖深度应以可放入垫板的厚度为宜，严禁超挖，并马上进行绑扎，特别是接头处应加强保护，以免造成管道沉陷，管线斜穿时，应分段绑吊，并在适当位置加设横梁。b悬吊法：（适用于管线与基坑平行，见下页图）先用人工开挖至管线底，然后再一小段一小段挖除管底的土，厚度应为刚可放入垫板的厚度为宜，严禁超挖，并用绑吊法临时保护管线。开挖一定长度后，将支撑体系的横撑托住管线，托住管线后，用于绑吊的横杆可除80%,注意管口接头处的绑吊横杆不可拆除，若管线处形为矩形时可考虑拆除，但仍需间隔绑吊。2OBW!iW 麻袋作绛托板绑M法（道川i n找畏跆将坑时）、投标人应对道路现有的杆管线进行详细勘察，制定现有杆管线的保护方案。对于新建的非机动车道及人行道在遇到现状管线（雨水、污水、供电、给水、燃气、供热等）高程冲突时的处理方案，该方案应有经济性、可操作性。四、施工管线防护措施（一）燃气管线防护措施管网分布范围内的土石方开挖尽量采用人工开挖，防止直接使用机械破坏天然气管道。若必须采用机械开挖时，必须保留安全距离。在已探明天然气管道结构的上、下、左、右分别为lm.Im,2m、2n范围严禁采用机械作业。土方开挖根据图纸和业主提供的管道位置首先用金属探测器测探出管道的位置及走向,做好标记。如果管道埋深大于L5米时我们采取打入钢板桩的方法以防止在开挖沟槽土方时产生土方位移造成塌方，护围桩应距天然气管道1米或以上。然后采用人工挖土挖至天然气管道外露。基础垫层基础为现浇碎ClO,厚度为200mm。采用木模支撑。碎浇筑时严禁人员抛扔，应搭设滑坡溜槽，将碎溜至沟槽底且振捣均匀。严禁碎初凝期内进行其它工序施工。砌筑工程砖砌筑采用M7.5混合砂浆砌筑。砂浆饱满度灰缝竖缝必须符合规范要求。（4）防水防潮基础防水防潮采用防水砂浆抹面。土方回填土方回填时基底杂物清理干净并分层回填夯实。（二）光缆防护措施提前管线探测专业人员对光缆缆线进行定位，即用专门的探测仪探测出光缆具体位置。作业区域内机械开挖时，当开挖到距离光缆的地段附近4米时，停止开挖，然后改用人工开开挖。当施工区段光缆横穿作业区域地段时，开挖出施工区域全部光线。挖出后用鲜明的红布绳拴在光缆线上，达到鲜明令人注意的效果，并在附近立上标识牌，写上注意事项，然后进行作业施工。当光缆线在施工作业区域旁侧，开挖作业区域后，用IOmm厚钢板进行防护，然后进行施工。当施工完毕后，回填时工作时，进行到光缆地段时，不可用机械进行回填、压实施工，需要改用人工分层回填、夯实。注意回填土内不得有石块和冻土块，也不能采用淤泥回填，回填必须达到标高。回填完毕后，做好标志，保证光缆不受损坏。然后继续人工回填、压实。（三）电力管线防护措施1 .地上高压线路防护因施工所用的塔吊、布料机和汽车吊均需要360度回转，所以现场覆盖范围与高压线重合区域搭设单侧防护栏。防护架下部沿着高压线方向先采用48×3.5的建筑钢管搭设高度8.8米、宽度6.3米的排架，然后上部采用绝缘材料毛竹搭设防护架。搭设参数为：立杆纵向间距为L8米，横向间距为0.9米。水平杆步距为L7米，第一步扫地杆距地0.3米。防护架搭设高度超过上部高压线不小于2.0米,水平距离高压线不小于2米。同时在高压线保护架上设警示牌，警示牌上写：“高压线危险"，防护架顶部挂彩旗。2 .地下高压管线防护开挖前对地下高压管线进行探查，如无管线影响，进过测量放线后直接按技术要求进行开挖，如有管线影响，在开挖前必须对作业区域的电力管线进行就地悬吊、移位保护处理。建立地下管线保证体系，设置专职安全员，编制安全应急预案和地下管线发生安全事故时应采取的措施。作业队进行三级安全教育和技术交底，挑选技术水平过硬的机械操作人员，并对操作人员进行安全施工技术交底。制定安全生产责任制，明确奖罚措施，责任落实到人。（4）机械开挖时要有专人指挥，在地下管线位置安全距离外撒上白灰，线内禁止机械作业，避免因管道两侧土体受到挤压而破损管道。管道位置采用人工薄层轻挖，管道暴露后采取临时保护和加固措施,随时随地检查是否存在安全隐患。对开挖中发现的没有标明的地下高压管线，或虽有竣工图但管线位置、走向与实际不符合时，要及时会同相关部门召开专门会议,制定专门的保护方案。（四）雨、污水管线防护措施本工程根据实际情况地下管线处理分为两种情况：保护、改线。对雨、污水管等不影响桩基及承台施工的硬质管线需进行保护。首先区分其性质，向管线单位审定允许沉降值，同时开挖样洞，查明管线与承台桩基的相对位置，直观了解管线走向和标高，对离承台净离较小的硬管，开挖管顶土方使之暴露，插入钢板桩加支撑板。在桩基施工和承台施工时，进行跟踪监测，使管线的位移在规定的范围之内。对围护结构的拨除，如贴近地下管，应采取边拨除边灌砂冲水填充，若拔桩时管线位移量大，则停止拔桩，待稳定后继续施工。（五）自来水管线防护措施1.保护技术措施施工前应由自来水管线单位对我方进行管线现状分布情况的技术交底，并进行现场踏勘，结合自来水管线图纸等资料，具体标注自来水管线的走向、支管、阀门井等分布情况，并标注各段管位的管道埋深情况，将自来水管线的保护措施作为重点内容来抓，由专人负责管线的探管、保护加固工作,把管线保护措施、加固方案落到实处。施工过程中发现自来水管线现状与交底内容、资料不符或直接危及管线安全等异常情况时，应立即通知建设单位和自来水管线单位到场讨论、研究，及时作出适当的处理。在自来水管位上方开挖前必须挖好样洞，尤其在路口和居民进出口的通道处样洞应加密，摸清管线的实际走向、埋深等分布情况,并采用标识牌标注。2.管线保护方法待建工作面与自来水管线平行待建工作面与自来水管线平行分布，施工时可视工程现场实际情况，采取在待建工作面一侧打钢板桩或围囹板支撑加以支护，以确保作业基稳定及管线安全。待建工作面与自来水管线交叉保护方法采用上架下托方法：即在自来水管线上方架设槽钢或贝雷桁架，用花篮螺丝、钢丝索将管线吊牢。施工要点施工时，沿自来水管线人工开挖至管底，沿管线在沟槽两侧架设槽钢或贝雷桁架，枕木支垫，采用花篮螺丝、钢丝索将管子吊好,间距一般为1.5m,开挖注意随时调整紧线,使之受力均匀，不允许管口位移，待稳定后继续进行管下作业，管下施工完成后，进行分层回填并夯实，回填至自来水管线底部50Cm时，采用中粗砂回填至管中位置，水撼法密实，待管线稳定后再拆除其吊索支架待建工作面在自来水管线上方待建工作面在自来水管线上方时，在施工前应用人工探孔探明管线的具体位置、埋深及支管情况。需进行机械作业时，在自来水管两侧各30cm内必须进行人工作业，确保管线保护的安全厚度。如自来水管道埋置深度不够时，应对管道进行碎的全包方或半包方，视现场具体情况由各单位研究确定。五、高程冲突时的处理方案施工前必须组织相关产权单位进行管线会签，管线会签后，施工单位根据管线会签结果在新建污雨水管线与其他管线相交位置人工挖探坑，以查明周围管道情况，避免造成损坏，探坑位置及数量，以实际发生数量为准，施工中由现场监理复核确认。管道交叉冲突解决方法管道交叉冲突主要是新建或改造的排水管道之间的冲突、排水管道与其它现状市政管道之间的冲突。而排水管之间的冲突主要表现在雨水主管和污水主管的冲突、污水管和雨水管接户管的冲突、雨水管和污水管接户管的冲突。由于对原有管道进行迁移的费用和影响远比新建管道要大，除非在迫不得已的情况下，一般都不会考虑对原有管道的迁移，只能根据规范和现场情况如施工条件、管道的埋设高程、过水断面等，因地制宜地采用工程措施，灵活处理管道交叉冲突。新建排水管道与其它管之间的冲突处理方法排水管道与现状硬质管道的管径相差较大，且均不允许改变管道的埋设高程的情况，可以采用在两种管道相交处增设检查井，将较小管径的硬质管道从检查井中架空穿过。排水管道与现状市政管道的管径相差不大，且两者的管道中心线高程也较为接近的情况，宜采用倒虹管方法来处理。排水管道埋设在下，冲突位置位于排水管道中心线之上，现状管道管底之下的情况，可通过改变水断面的方法解决。其它，可应用包管处理，管材选择等方式灵活根据需求处理。之前看到论坛上有人问：”在市政给排水施工中，经常遇到管道相互交叉、穿越道路、桥梁及河流等，避让建构筑物等问题，造成管道间、管道与构建筑物的相互避让协调施工，该怎么处理？“这确实是排水管道工程施工中必须面对的一个较为棘手的问题。排水管道建设中管线交叉存在的原因排水管道建设中管线交叉主要体现在排水管道与其他管线之间产生交叉冲突，通过分析这主要是由于两者建设的不同步，并且缺乏统一的规划和有力的监督管理所造成的。以2010年开工的六合区雄州西路改造建设工程为例：施工过程中新建的雨、污排水管道与其他先期建设各类管线交叉点共有51处,其中有高程冲突26处，占51%o交叉最严重的是在雄州西路与旭光路及朝天街的交叉路口，雨、污排水管道与由上至下分别排列的网通、电信、移动、有线电视、自来水、燃气等6类管线交叉，而且这几类管线挤占了大部分的过水断面，在对该处的管线迁移、改造处理时，耗费了大量的人力、物理和时间,改造的难度相当大。一、消除高程冲突在新建排水管道与其他管线（道）交叉并有高程冲突时，应按照规范要求，在投资、工期、管顶覆土深度、工作面大小允许的情况下，尽可能对其他管线（道）进行迁移或改线，在排水管道的上（下）经过，消除高程冲突，满足排水管道的施工空间要求。同时，为今后市政管线建设中尽量避免高程冲突，提出以下几点建议：1）设计单位应尽量掌握工程施工范围内各种管线的实际埋设情况，并据此对排水管道进行合理的设计，并在施工过程中及时调整。2）切实加强城市综合管线的规划工作，合理规划与分配地下空间，并严格按规划实施。3）从体制入手，尽快改变各类管线建设条块分割各自为政的现状。4）提前介入，做好施工前的协调工作。完工时，及时将竣工资料归档保存。二、技术处理对不能迁移的交叉管线进行必要的技术处理，特别是交叉并有高程冲突时不允许管线直接穿排水管道，否则将破坏排水管道的整体性与密闭性，影响管道的使用寿命，造成污水、雨水泄漏，污染地下水，影响路基的稳定性和降低排水管道的过水能力。1、在对管道交叉进行必要的处理时，要尽量保证或改善排水管渠的水利条件，处理的基本原则是：1）应遵循设计，按设计图纸及有关规范进行施工。2）管道交叉处理要尽量满足其最小净距。3）有压管道让无压管4）雨水管道让污水管道5）支管避让干线管。6）小口径管避让大口径管。7）可弯曲管道让不可弯曲管道。8）临时管道让永久管道。9）尽可能减少开挖工作面和填挖土方量，降低造价，保证工期。10）应联系有关管道（线）主管部门，取得同意和协助。2、新建排水管道与其他管道（线）交叉，高程未发生冲突的处理措施如下1）新建排水管道在下，其他管道在下，通常采用槽底砌砖墩的方法对上面管线进行保护。当上面管线较多，且管径较大（如大管径的供水管，排水管）采用开槽施工填挖土方过大，且对已建管道保护有困难时，宜采用顶管法施工排水管道。2）新建排水管道在上，其他管线在下时。应先测算上、下管道之间间距和交叉处的槽底地基承载力，如果满足设计和规范要求，上方排水管道可直接施工，否则须进行必要的处理，通常做法是将两者之间的原状土全部挖除，填充中粗砂并振动压实后再施工上面的排水管道，必要时还可以在排水管道的管基下增设保护垫层。3、新建排水管道与其他管道（线）交叉，高程发生冲突的处理措施如下1）双（多）孔法。在管底设计标高不变的情况下，可采用较小管径的双（多）孔管道代替原设计排水管道,达到降低管顶标高要求，保证其他管线从上面通过。一般情况下，替代孔数应小于四孔，管径应30Ornn1。根据实践经验，如果替代管材采用高密度聚乙烯双壁波纹管（HDPE波纹管）实际过水效果更好，这主要因为该管内壁粗糙系数n仅为0.009,小于粗糙系数n为0.014的水泥险管，在实际运用中，建议采用小一型号管径替代即可。2）暗渠法。采用现场浇筑制作矩形钢筋混凝土暗渠的施工方式进行施工。现场可根据交叉管线侵占过水断面的尺寸和排水管道流量、流速来确定暗渠顶板高程和横断面加宽尺寸，以保证其他管线不直接穿越和排水管道的水利条件。3）倒虹管法。当排水管道与其他管道的高程冲突严重，不能按原高程径直通过时宜采用此法，铺设时应尽可能与障碍管线轴线垂直且上行、下行斜管与水平管的交角一般应小于30oo因该法容易引起淤塞，须建造进、出水井。进水井应设置事故排出口，其前的检查井应设沉泥槽，另外当管内设计流速不能达到0.9ms,则建成使用后应定期对倒虹管冲洗，冲洗流速不小于1.2mso4）检查井法。当排水管道和其他管线直接相交不可避免的情况下，如果穿越管线管径较小，可采用检查井法解决。排水管道断开后用检查井连接，其他管线则加套管保护后按原高程从井内穿过。
