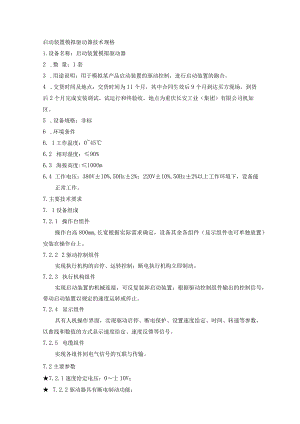

启动装置模拟驱动器技术规格1.设备名称：启动装置模拟驱动器2 .数量：1套3 .用途说明：用于模拟某产品启动装置的驱动控制，进行启动装置的跑合。4 .交货时间及地点：交货时间为11个月，其中合同生效后9个月到达买方现场，到货后2个月完成安装调试、试运行和终验收，地点为重庆长安工业（集团）有限公司机加区。5 .设备规格：非标6 .环境条件6. 1工作温度：0456.2 相对湿度：90%6.3 海拔高度:100Om6.4 工作电压：380V±10%,50Hz±2%；220V±10%,50Hz±2%以上工作环境下，设备能正常工作。7.主要技术要求7. 1设备组成7.2.1 操作台组件操作台高800mm,长宽根据实际需求确定，设备其余各组件（显示组件也可单独放置）安装在操作台上。7.2.2 2驱动控制组件实现执行机构的启停、运转控制；断电执行机构立即制动。7.2.3 执行机构组件实现启动装置的机械连接，可反复装卸启动装置；根据驱动控制组件输出的控制信号，带动启动装置以规定的速度运转或停止。7.2.4 显示组件具有人机操作界面，实现驱动启停、断电保护、设置速度给定、时间、转速等参数，以曲线和数值的方式显示速度给定、速度反馈等信号。7.2.5 电缆组件实现各组件间电气信号的互联与传输。7.2主要参数7.2.1速度给定电压：0士10V； 7.2.2驱动器具有断电制动功能； 7.2.3电机转速从低速升至2000rpm响应时间为50ms120ms； 7.2.4电机转速从2000rpm减至低速响应时间为50ms120ms。7.3主要功能驱动系统动态响应（空载）：7.3.1电机低速运转，突加+10V速度给定电压，电机转速从低速（W200rpm）升至2000rpm;7.3.2电机升速运转平稳后，突加-IOV速度给定电压，电机转速从200OrPm至减低速（200rpm）07.4接口7.4.1启动装置装配图02-1399图 lO-65Mn, 44HRC5011RC -Fe/Ep. Zn-Ni510. clBGB, T97. 1 2002生圈 10-65Mn. 44HRC50HRC-Fe/Ep.Zn-Ni5-lO.clBGB/T93-1987参考电机142-ZM25/41-88XN12参数：转速415Ornip；额定转矩:25N.m；额定功率：10.6kW最大转矩:88N.m；最大功率：38.3kWo7.5其他要求7.5.1设备严禁通过GPS定位、陀螺仪、电子水平仪、密码锁、无线通信控制等任何方式影响买方正常使用和移机，若存在以上情况，卖方需向买方支付合同金额10%的违约金，并承担由此给买方造成的损失。7. 5.2设备主体颜色采用Y13淡黄灰（GSB05-1426-2001）,危险部位和安全防护设施部位颜色和标识标志执行GB2893-2008和GB2894-2008,其它部位颜色与主体颜色协调一致。8. 5.3支持TCP/IP网路协议、PLC、APl等数据接口，开放设备数据采集权限，能使用户采集到设备运行状态、产品加工、设备故障等信息，并顺利实现和用户现场MES、DNC等系统集成和通讯。7 .5.4投标时提供成熟、可行的方案设计，包含设备各组成的工作原理、规格型号等内容。8 .设备配套清单提供设备组成详细清单。9 .备件及易损件（计入设备总价）9.1 卖方提供保修期后设备正常运行一年所必需的备件及易损件，并提供清单。9. 2卖方提供设备安装、调试所需的工具、调试保障设备等。10.技术资料提供10.1 合同生效后30日内，卖方提供设备能耗需求。10. 2提供设备使用、维护说明书中文纸质3份、电子版本1份、软件安装光盘1份（版本号）。设备使用说明书的内容应根据设备使用性能、结构特点的具体情况编制，以满足买方对设备的正确安装、调试、使用和维护。10. 3提供设备装箱清单，采用防腐袋封装后固定在包装箱内。10. 4卖方提供出厂合格证和验收标准。10.5提供交钥匙工程设备的全套技术图纸资料（含方案设计）1份和电子档。IL对制造方的业绩要求卖方2018年1月1日起至投标截止日，须具备至少1台类似设备生产或销售业绩清单。提供体现业绩的用户合同复印件，加盖卖方单位公章，原件备查。（合同复印件须复印清晰、信息原则无遮挡）。12.安全、环保、职业健康管理12.1 安全12.1.1设备安装于特种装备渝北厂厂房现有液压房，周边安全间距大于1米，设备工位照度达标、不挡住消防、电箱通道，不占用人行道。12.L2卖方在买方现场安装、调试设备前，需与买方签定安全管理协议，明确双方各自的安全责任，并将本方作业环境危险因素明确告知对方。12.1.3卖方工作人员进入买方区域应当遵守国家及买方的安全管理制度和规定,应明确项目负责人和安全负责人，并有相关工作安全责任、管理制度、安全技术操作规程及事故应急措施和预案，所造成的人身损害、财产损失由其自身负责，给买方员工造成人身损害、财产损失的，应当承担赔偿责任。12.1.4作业过程中买方有权对卖方可能造成的安全隐患、环境影响等行为进行监督，当买方发现卖方不符合安全管理或存在安全隐患时，有权要求其进行整改，对整改不力或拒绝整改的，买方有权对其进行处罚或令其停工。12.1.5卖方提供设备本身安全性描述和采取的措施，如该安全联锁、自控装置、隔离、护栏（板）等，设备危险部位必须张贴警示标识。12. 2环保设备在使用过程中不排放废气、废渣、废水、噪声、辐射等。12 .3职业健康设备使用过程中不存在职业危害（有害气体、有害粉尘、放射性物质），噪声小于75dBo13 .保密要求13.1 卖方对买方提供的相关图纸资料和技术指标保密，严禁向第三方泄露。13. 2卖方人员在买方现场必须遵守相关保密规定。13. 3设备不能配置无线通讯模块。14.安装与调试14. 1卖方负责设备的运输、安装、调试，直至交验合格，在此过程中所需要的工具、调试保障设备均由卖方负责，买方在必要时可提供协助，但由此发生的费用由卖方负责。14. 2买方按照卖方提供的安装要求进行施工，三相电源由买方引到设备供电柜，设备供电柜与设备连接部分由卖方负责。15.验收及培训15.1 设备终验收15. 1.1由双方在买方对包装箱进行开箱清点。检查包装箱应完好无损，开箱检查设备应完好，并按装箱清单清点齐全。15. 1.2卖方负责设备的运输、安装、调试，直至交验合格，验收时间不超过40日。15. 1.3卖方在完成设备安装、调试并验收合格后，设备投入使用1个月，期间如因买方人员故意或违章操作等原因造成设备损坏的情况不由卖方负责，但由于卖方设备软、硬件原因造成的设备损坏则由卖方负责。16. 1.4设备安装完成并投入使用后，卖方可申请进行终验收，终验收按照双方签定的合同和技术协议要求进行。由相关各方共同签署设备终验收纪要，并开始计算质保期。15. 2培训在终验收时，卖方对买方操作人员和维修人员进行进一步的现场操作培训I,使其能独立完成设备的操作和维护等相关工作。16. 质量保证及技术服务16.1 设备质保期1年，时间从设备终验收合格时计算，超过质量保修期后提供终身有偿服务。16. 2质保期内若设备出现故障，卖方应在2小时内电话指导排除一般故障，在48小时内派员到买方现场进行维护处理，并适当延长质量保证期。17. 3设备机械部分质量保证期到期前1个月内，卖方应到买方现场对设备进行一次免费的检查和维护。17.运输方式及包装要求17. 1运输方式：陆运或水运18. 2设备包装：设备包装应符合国家设备包装要求，卖方应承担由包装或防护措施不当引起的设备残损、锈蚀、损坏或丢失等一切的责任和费用。
