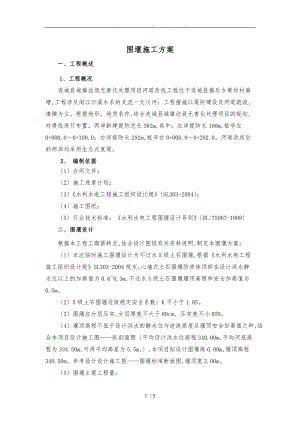

. . . 围堰施工方案一、工程概述1、工程概况连城县城镇垃圾无害化处理项目河道改线工程位于连城县揭乐乡黄坊村麻塘,工程涉及闽江沙溪水系的支流一文川河：工程措施以堤防建设及河道疏浚、清障为主。根据地形、地质条件,结合连城县城镇垃圾无害化处理项目的规划,对堤线进行布置。两岸新建提防总长382m,其中：左岸提防长100m,桩号左0+000.00+100.0；右岸提防长282m,桩号右0+000.00+282.0。河道改线后的两岸均采用生态式复堤。2、 编制依据1合同文件；2施工进度计划；3水利水电工程施工组织设计规SL303-2004；4施工图纸；5行业技术标准：水利水电工程围堰设计导则DL/T5087-1999二、围堰设计根据本工程工期紧特点,结合设计图纸有关资料说明,制定本围堰方案：1本次临时施工围堰设计为不过水5级土石围堰,根据水利水电工程施工组织设计规SL303-2004规定,心墙式土石围堰防渗体顶部在设计洪水静水位以上的加高值为0.60.3m,不过水5级土石围堰堰顶高程和安全加高值为0.5m。25级土石围堰边坡稳定安全系数：K不小于1.05。3围堰应分层压实,分层厚度不大于80cm。压实度不小85%。4堰顶高程不低于设计洪水的静水位与波浪高度及堰顶安全加高值之和,结合本项目设计施工图纵剖面图平均设计洪水位高程340.00m,平均河底高程为334.50m,可得平均高差为5.5m。,本项目拟设计围堰高6.00m,堰顶高程340.50m。参考设计设计施工图围堰标准断面图,堰顶宽2.00m。5围堰主要工程量：项目名称单位计算式每米工程量水下抛石m³V=12.5+10.5×1÷211.5复合土工膜L=0.5+0.5+8.39.3土方夯填m³V=20+2×6÷2-12.5+10.5×1÷254.56围堰标准断面图：一期围堰左岸约156m,二期围堰右岸约344m本工程导流建筑物设计为4级,根据工期安排,在2017年6月底完成导流工程,设计标准采用5年一遇洪水流量设计。 围堰型式选择时,根据建设单位推荐的导流方案结合现场具体条件,并按满足如下基本要求的原则,通过技术经济比较加以选定：1具有足够的稳定性、防渗性、抗冲性和一定的强度。2就地取材造价便宜,构造简单,修建、拆除都方便。本工程围堰的结构采用土石料及麻袋粘土填筑,主体围堰采用土石料填筑,顶宽2m,迎水侧及背水侧坡度设计均为1:1.5。背水侧设0.8m宽,高1m左右的麻袋粘土围堰以减少渗漏量。详见围堰结构示意图。9.3围堰施工：在围堰轴线确定后,即可进行围堰施工。围堰填筑用土,由反铲挖掘机在河道右侧上层挖取,自卸汽车运至围堰填筑地点,再由挖机自两侧向河道中推碾填筑,直至合拢并达到安全高度及顶宽。施工顺序为从上游侧至下游侧,填筑时应注意施工工艺,必须分层码放压实。二、临时围堰的施工工序和方法施工流程图：施工准备袋布加工清除杂物管袋铺设内外棱体充泥管袋外棱体抛理石理砌测量放样堤心土护坡施工堤顶便道1、施工测量1由总包单位提供测量控制基点及水准点。施工前项目部根据堤轴线进行设点,所设立的基点位置应不受施工区域车辆、料场等影响围。2控制桩应打插钢管,并涂红漆,四周加设防护桩,插上花杆。3测量作业完成后将成果报监理工程师验收,合格后作为各项工作的依据。4在施工过程中,基点桩要经常进行复核校验,若发现有损坏等要及时修复。5轴线放样,铺设充泥管袋布时同样设置一个中心线两个边线。后段可在已完成的吹泥管袋上增设辅助线。3、施工安排施工准备袋布加工清除杂物管袋铺设内外棱体充泥管袋外棱体抛理石理砌测量放样堤心土护坡施工堰顶便道五、劳动力及机械需求计划资源需求计划表序号资源名称数量进场时间备注1劳动力102挖掘机3六、安全保证措施 认真抓好围堰施工队伍技术交底,加强施工现场人员安全教育,强调特种机械操作人员必须持证上岗。现场交通方面合理组织,在交通繁忙时安排专人在现场负责指挥交通,在岸边坡脚设置安全警示标志,夜间设置警示灯,避免出现交通车辆翻塌和下陷事故。 七、环保措施 由于文川河揭乐段河水深且集中,在围堰时粘土污染河道,采用先沿边堆砌土袋再进行堰心填土施工。 八、防汛措施 在汛期前我项目部按防汛防台风应急预案组织专人值班并做好施工现场防护工作,人员和模板脚手架等材料全部撤出河道并疏通河道。5 / 5
