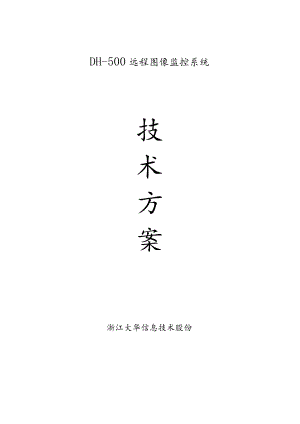

DH-500远程图像监控系统技术方案浙江大华信息技术股份第一章系统概述一、图像监控的应用及开展趋势在监控（特别是远程监控）领域中，过去一直通过数据、文本、图表等方式获得必要的信息，而图像监控的参加无疑使监控信息变得更加丰富。图像监控以其确切、直观、具体生动、高效率等一系列优点迅速得到不同监控系统应用单位的关注并采用。随着计算机技术和数据通讯技术的飞速开展，图像监控也由模拟视频监控开展到数字图像监控。远程数字图像监控至关重要的环节是图像远程传输，数字视频压缩编码技术的日益成熟使基于低本钱的图像远程传输实际可行，因此远程图像监控具有非常广泛的应用前途。随着工业自动化程度的不断提高，工厂将逐步向无人值守的方向开展，为了直观、具体地了解无人值守现场实时的情况，采用远程图像监控系统将具有非常现实的意义。远程图像监控一般不仅仅给生产管理部门提供生动的实时图像，还具有远程控制、报警记录等多种功能，可以与传统的监控设备结合应用，提高整体的功能。二、系统特点DH-500远程图像监控系统是根据目前国内实际的应用情况和未来的开展趋势而开发的全数字图像监控系统，整套系统的所有软件、硬件均由本公司独立开发完成。系统大量采用了计算机领域的最新技术，如：32位高性能低功耗嵌入式微处理器，增强了系统运行的稳定性，嵌入式TCP/IP协议，实时多任务操作系统等。前端的视频经压缩后的数据由NVS2016直接完成传输，不再使用路由器及协议转换器等网络设备，减低了系统复杂性并增强了系统的稳定性。DH-500系统包括近距离图像监控和远程图像监控，主要具有以下特点：1.前端监控设备一体化NVS2016网络视频效劳器集音视频编解码、多画面处理器、视频切换矩阵、数据远程传输、硬盘录像、监控设备控制等功能于一体，减少了设备的冗余，使系统结构更加简洁,有利于安装与维护。2 .简捷的主站系统由于前端设备已经网络化，到达监控中心的数据只要经过汇总或桥接器转换即可以与MlS网或以太网相连。假设远端通过2MEl与主站相连，主站侧经E1&LAN桥接器转换后与MlS网相连，假设远端通过以太网口与主站连接，主站侧通过交换机汇接后直接与MIS网相连，主站侧仅需要一台计算机安装远程监控系统的管理效劳器软件即可，省去了前置计算机等设备，既降低本钱，又可以防止由前置计算机死机而引起的系统瘫痪，使系统的可靠性大大加强。3 .便利的监控端连网计算机无须添加任何硬件，只须要安装一套客户端软件即可或者采用WEB浏览器方式观看控制各个前端监控点，安装有声卡的计算机还可以通过声卡的MIC与PHONE接口，与前端进行双向通话。4 .多种网络传输方式系统图像数据有3种可供选择的传输方式，适应各种不同的网络环境：1）TCPTCP传送资料稳定传送成功率高，是点对点传输，多用户同时监视时影响网络带宽；2）组播一一使得在多点对一点进行监视的情况下数据传输所占的网络带宽与一点对一点监视时一致，从而对网络带宽的利用率更高、更合理，图像监控系统接入MIS网后不会对原有功能造成不良影响；3）自动一一由系统根据用户数量和网络状况来选择TCP或组播方式。5 .系统结构模块化系统软、硬件采用模块化结构，各模块功能明确。系统配置灵活方便，可以根据用户的实际情况和具体要求增减相应模块，减少了功能的冗余，降低了本钱，使应用更具合理性。6 .先进性图像压缩采用MPEG-4标准，具有图像清晰度高、画面细微逼真、图像帧率高等优点，在窄带宽的情况下还可以对图像进行抽帧传输。7 .开放性整个系统是一个开放系统，兼容性强、可与企业内部网相连，企业内部网的用户通过客户端软件或WEB浏览器即可进行图像监控。监控前端可以将许多现有的资源接入本系统，防止重复投资。8 .实时性实时性根据网络状况的不同而不同，一般正常的网络条件下，由于前端采用硬件压缩，前方中心采用本公司独创的优化解码算法，图像延时在2(X)ms-I(M)OmS之间，报警等状态信息的延时可以忽略不计。9 .可扩展性系统采用树状分级结构，系统规模可根据需要随时改变。监控中心组建系统局域网，系统管理效劳器和监控客户终端形成最小配置，可实现监控中心的大局部功能，还可根据实际需要增加分控中心等配置。监控前端(包括本地和远程)的数目可以从一个扩充到数十个，监控前端亦可建设成完整的监控子系统，前端的监控点数目也可扩充到数十个。良好的可扩展性使用户从低本钱投入组建图像监控系统，逐步扩充完善。10 .可靠性系统采用纯硬件组网，有效的解决了以往图像卡+计算机模式存在的系统不稳定死机等问题；监控设备的机箱外壳接地良好，具有较好的电磁兼容性。产品按国际标准设计，能抗高温、强电磁干扰等恶劣环境，能长时间稳定工作，硬件平均无故障工作时间MTBF>100000小时，平均维护时间MTRR<0.5小时。整个系统的监控系统平均无故障工作时间MTBF>20000小时；监控设备具有良好的电气隔离性能具有符合ITU-T蓝皮书K.20建议的抗雷击及过电压保护能力；监控设备具有自诊断功能(主要设备均带有看门狗功能，对自身故障可自动恢复)；系统故障具有自动隔离功能、监控系统的接入、故障不影响被监控设备的运行。本系统具有良好的容错能力，不会因用户的误操作引起程序运行出错。11 .易操作性系统软件提供全可视化中文操作界面，操作员只需经简单地培训就可熟练使用。系统软件用户界面设计合理，充分考虑实际使用的方便性及舒适美观的视觉效果，具体形象的图标按钮和详细的在线帮助让操作员使用轻松自如。12 .易维护性系统运行的高稳定性和高可靠性使系统维护人员有较少的工作量，系统具有自诊断和自恢复功能，可以报告故障位置及原因，局部系统故障可以由系统本身自行修复，帮助维护人员易于定位和排除故障，从而进一步减少工作量。13 .系统功能完备系统具有强大的数据库功能。系统网络配置、监视点设备配置、报警管理、监控用户信息管理等都提供简洁直观的用户接口，系统管理员操作方便。第二章系统功能说明1、远程图像传输DH-500远程图像监控系统通过2M通讯信道或以太网接口实现远程图像传输，可采用光纤或微波等作为传输介质。远程监控前端的图像视频信号由网络视频效劳器采集压缩成数字信号，经El或LAN接口传送到监控中心。监控中心本地监控前端可由网络视频效劳器直接接入系统局域网，图像数据通过以太网传输到客户终端。2、远程音频传输各个远程监控前端和监控中心的监控客户终端之间可以进行双向通话。监听器、拾音头或麦克风收到的音频信号编解码器数字化后与图像数据合成数据流经网络接口传输，声音和图像实时同步。当到达监控中心时解码器将其转为模拟音频信号，通过扬声器或音箱输出。多个监控客户终端同时监视同一前端时，由掌握控制权的终端与监控前端进行对话,其他终端假设欲同该监控前端通话必须先申请并得到控制权。多个监控客户终端可同时分别与各不相同的前端通话，互相之间无任何影响。3、远程设备监控监控客户终端得到控制权后可以对监控前端进行远程控制。如视频切换操作，选择监视不同监视点的图像；控制云台转动选择监视区域对象；调节摄像机镜头改变监视范围和观察效果；可选择多画面显示传输，以便对现场多个监视点进行综合监视；可以对现场的数字或模拟量，如红外探测器、门禁开关、温感、液位等进行监控，还可以对指定的现场设备开关进行控制等。4、视频动态检测NVS-2016网络视频效劳器具有视频动态检测功能，可以实现对每一个摄像机实现动态图像检测。每一路视频动态检测可划分为192个区域，可以自行设置检测区域，区域的灵敏度可以定义，因此，可以根据不同的摄像部位设置不同灵敏度的图像变化报警。5、远程报警及联动控制监控前端的网络视频效劳器可以检测多达128个报警信号，同时可控制多达64个联动设备。报警信号输入可来自烟感探测器、红外防盗报警探测器等各种报警检测设备，输出控制信号可配置与各个报警信号相关联。当监视点发生报警时，系统自动启动各种对应的联动设备，并将视频切换到相应的摄像机，开启灯光，自动录像。监控客户终端发出语音报警提示。6、录像与回放1、系统录像有五种方式：定时录像：系统管理员可以设定时间段对监控前端的某个摄像机（可设定）的图像进行定时录制。动态检测录像：系统管理员可以设定当某个摄像机检测到动态图像时是否进行录像,也可以设定各个摄像机录像的优先级。报警自动录像：系统管理员可以设定当报警发生时是否进行报警录像。当报警探测器有报警发生时，自动进行录像，直至报警解除。不同监控前端的报警可同时录像，同一监控前端有多个报警同时发生时，系统录制高优先级的报警图像，假设优先级相同那么录制最先检测到的报警点图像。手动录像。系统管理员可以设定对某个固定监控点进行24小时不间断录像，或对各监控点进行轮视录像。客户端手动录像。在客户端对某个前端进行监控的时候，可以选择是否录制当前监控图像。图像数据保存在该监控终端微机的硬盘上。2、录像检索及回放检索录像检索可以在本地进行，也可以在远端客户端上进行。录像检索可以根据不同的查询条件如时间日期、监控前端名、通道号、录像类型等。播放检索到相应的文件后，可以在本地监视器上回放，也可以在监控终端上回放。可以一次播放单个录像文件，也可以连续播放多个录像，文件播放结束自动返回监视状态。也可将录像文件备份到普通微机上用其它VCD播放软件进行播放。3、录像管理录像硬盘空间录像空间管理采用两种方式：一是自动循环覆盖的方式，即剩余硬盘空间到达设置界限时，删除一定数量的最老的录像文件；二是停止方式，即硬盘满时停止录像。录像文件备份可以将需要的录像文件从网络上下载到微机硬盘上，或在录像回放的时候对某一时间段的图像重新录制。录像文件删除可以随时将没有保存价值的录像文件手动给以删除。普通用户只能删除本地用户录像文件，系统录像文件由系统管理员删除。7、多功能轮视各监控客户终端都可以选择轮视功能，监视画面自动在同一监控前端的不同摄像机之间或多个监控前端之间按序轮流切换。各监控客户终端可以独立地选择设置参加轮视序列的监视点，画面切换间隔时间可灵活设置。当监控客户终端选择轮视功能时，对所有监控前端不具有任何控制权。8、多画面监视系统在同一客户终端上既可以同时监视某一台主机的多画面图像（单画面、两画面、画中画、四画面、六画面、七画面、八画面、九画面、十画面、十三画面、十六画面），也可以同时监视分别来自四台不同主机的图像。当监控客户终端选择后者时，仍可选择其中一台主机对其进行控制，操作与单画面监视时一致。9、多对一功能多个监控客户终端可以同时对某一监控前端进行图像监控。多个监控客户终端中同时仅有其中一个掌握控制全的用户可以对该监控前端控制，控制权根据用户优先权或通过用户之间消息对话协商分配。10、报警布防、撤防报警的布防和撤防包括报警点位置、报警设备类型、摄像机号及联动动作等设置。所有报警点必须布防，系统才在报警信号发生时作出响应可以根据需要在不同时段布防或撤防。报警设备类型库和联动动作库都可以编辑修改或添加新工程。系统管理员可以按布防、撤防操作向导的提示方便的完成所有与报警相关的设置。11、平安保护功能通过网络对远端站点的访问实行两级保护：首先，对远端访问的用户必须事先进行注册，系统管理员授予相应权限；其次，开始通信时需要使用口令登录，并且同一时刻只允许同一用户登录一次。第三章系统结构DH-500数字图像监控系统由监控前端、通讯网络和监控中心三大局部组成。系统结构如图3-1所示。MswmrMISP光纤或微波通道以太网交换机!(JtMSE-T良利中心用户 WftII务*MMRfP中©同户控M中心用户以太冏桥接21I QTDSitUIOBASE-T IXAHICtI141KMMW«HMf络视频服务器RS485ftl 疗G.7O3E1 ½ IlIi 41女也MM网络务器1hMH4W1、监控前端：监控前端主要由监控区域设备、网络视频效劳器、云台镜头控制解码器、报警控制解码器、监视器及其它可选附加设备如矩阵等构成。监控前端的结构如图3-2所示。1.监控前端的功能：将摄像机和麦克风采集的音视频信号进行处理（视频切换、多画面分割），将处理后的模拟音视频信号数字化，压缩，并将压缩后的图像数据进行录像保存到硬盘或传输到监控中心。接收监控中心的远程指令，根据指令要求切换视频源或对云台和镜头等监控设备或其它开关设备进行控制。在监控前端，操作员能手动选择切换本地的任一摄像机作为监视视频源；能控制该监控前端的所有云台、镜头及灯光等设备。（4）自动报警，监控前端无论处于何种状态，当该前端的某一监控点有报警信号时，自动将视频输入切换到该报警点，并立即把报警信号及图像传送到监控中心，监控中心启动硬盘录像。2、监控区域设备监控区域设备主要包括：各种类型的摄像机固定摄像机：适用于固定监视对象的情形，可根据实际情况配以不同的手动或自动光圈镜头。摄像机安装时须调整适宜的方向和焦距，到达监视重点位置的图像清晰，平时不受控制。带云台普通摄像机：高清晰度摄像机配置三可变镜头或选用镜头连体的摄像机安装在电动云台上，可随时通过控制云台上、下、左、右旋转调整选择监视对象，控制镜头的变倍、变焦、变光圈。一体化球形摄像机：外形小巧精致，性能优良。推荐选用以色列的艾力克球机，它具有工业用途所需的清晰图像，先进的数字信号处理及连续自动聚焦功能。有128个预设置,可以自动定位，可自动进行把戏扫描。无线摄像机：高清晰度无线彩色摄影（具音频输出），摄像头体积小可随意隐藏，容易安装，可以直接接入电视机。有效距离:室内30m,室外Ioom体积及重量：29X24X58mm>70g各种报警探测器红外防盗报警器：在一定距离范围内检测外来人员的入侵，根据不同的有效距离要求选用不同型号的红外报警器；红外测温仪：在带电、温度较高、无法接触到的各动力设备部件，用带有激光瞄准的非接触式红外测温仪进行常规的巡检，可以简单、迅速、平安地遥测目标温度，了解各被测目标的运行情况。它提供了较常实用的几个性能：激光瞄准、测试实时值和最大值、重调最后一个数据。技术指标：测温范围：-18425C;测量精度：读数的±2%或土2C（环境温度23±5）；重复精度：读数的士1%或±1C（环境温度23±5C）;响应时间：小于500ms；工作波段：718微米；有上、下限报警，最大、最小平均温差，读数保持，背景亮度；辐射系数：0.11.0连续可调；温度分辩率：IC；有激光指向和电源电量指示；防爆形式：本质平安型ial（150C）,iallAT3o烟感、温度报警器：根据对烟雾和温度的综合检测，检测判断火灾报警；气体泄漏报警器：检测到可燃气体的泄漏产生报警。其它由本系统控制的设备灯光：报警录像时自动翻开，录像结束后自动关闭。平时也可以由操作人员手动翻开、关闭。警笛：可作为报警联动设备，警情发生时启动，发出声音警告。其它相关专用设备。3 .网络视频效劳器网络视频效劳器是监控前端的核心设备，集成了视频信号数字化与压缩、压缩图像数据网络传输、音频信号采集压缩与传输、云台镜头控制、报警信号检测及处理、16画面分割及图像动态检测等功能。网络视频效劳器图像传输端口具有两种模式：El和以太网口。端口模式选择通过软件配置，不需跳线或拨位开关。传输端口配置成以太网口模式时，可直接与光端机以太网口相连，中间不需任何转换设备，也可与以太网集线器相连，接入以太网。视频输出接可以接监视器以供本地监控，视频信号可以在16路视频输入中选择。网络视频效劳器对云台摄像机及镜头的控制通过云台镜头控制解码器实现，报警信号的采集和联动设备的控制通过报警控制解码器实现。网络视频效劳器与各云台镜头控制解码器及报警控制解码器之间通讯采用RS-485总线结构。所有摄像机的视频输出信号都通过各自独立的视频电缆接至网络视频效劳器的各个视频输入端。4 .云台镜头控制解码器DH-CC440云台镜头控制解码器可为云台和摄像机提供工作电源，接收网络视频效劳器的控制命令对云台和摄像机实施控制，有室内、室外、球机三种型号的云台控制解码器。5.报警控制解码器报警控制解码器检测输入报警信号的状态，将报警信号发送至网络视频效劳器；同时接收网络视频效劳器发送的联动控制命令，控制联动设备，DH-AC450报警控制解码器最多可接8个报警信号输入，4个联动控制输出，提供烟感、红外等报警探测器的工作电源。6.监视器监视器的配置用于监控前端的本地监视，.如果是无人值守变电站那么不必配置监视器。2、通讯网络：1 .网络结构远程监控前端的网络视频效劳器与监控中心以太网远程桥接器之间，采用光纤（EI口）连接。系统监控中心一侧用以太网远程桥接器作为远程传输接口设备，监控前端直接由网络视频效劳器提供接口，系统利用光纤传输网，能提供压缩视频数据与音频数据传输足够的带宽，到达远程实时监视的效果。监控中心本地监控前端通过以太网集线器，接入中心图像监控局域网，不需任何其它协议转换设备。本方案即可通过该方式进行网络联接。图像监控系统局域网通过网络交换机接入企业局域网。2 .网络性能网络硬件设备采用先进的进口设备，确保稳定、可靠与平安，具有强抗干扰能力。（2）网络结构具有良好的可扩展性，可以根据日后的需要灵活地增加配置。网络提供多种方式的接口，可方便地与现有设备相连，防止资源浪费。3、监控中心：监控中心一般设在办公大楼，由图像监控系统效劳器、以太网远程桥接器、监控客户终端组成。其结构如图3-3所示。1、图像监控系统效劳器系统效劳器是监控中心的核心，由高性能微机或效劳器担任，配置监控中心系统效劳软件。系统效劳器主要完成以下任务：处理多个监控客户终端的任务调度。其主要任务是接受监控客户终端的请求操作指令，处理后将该监控客户终端连接到某监控前端。协调多个监控客户终端同时对某一前端进行访问造成的竞争控制问题，并可支持多个监控客户终端与多个监控前端之间的任意交叉访问，即实现“一对多，多对一”的图像数据通信。监控终端用户访问控制。系统效劳器监视监控终端用户何时登录系统，对用户登录时提供的用户名和口令进行检查，确定是否允许用户进入系统。系统效劳器对用户的操作进行权限检查并在系统内作优先权判断，确定该用户本次操作是否有效。报警处理。系统效劳器接收来自监控前端的各种告警信息，根据信息内容向告警点发出联动指令，将告警信息存入数据库，启动硬盘录像，并将告警信息发送到指定的监控客户终端。该监控客户终端发出图文、声音等多种告警信号，并将监视画面切换到该报警点。（4）系统数据库管理。系统数据库管理包括用户信息管理、监控前端配置管理、布防/撤防管理、报警管理、录像管理等。2、监控客户终端监控终端微机配置在主控机房、调度室、主管领导办公室和其它相关单位，安装图像监控用户端软件。监控终端用户必须由系统管理员在系统数据库中注册，根据职责授予不同的权限和控制优先级。用户通过用户名和口令登录系统，在系统管理员授予相应权限的情况下，具有以下功能。图像监视可随时选择监视任一监控前端的图像，可以切换监视监控前端中任一摄像机的图像；可以选择轮视功能，以便自动切换监视不同监视点的图像；亦可选择多画面监视，实现同时对多个监视点的图像进行监视。语音对讲终端用户得到对某监控前端的控制权后，翻开音频传输功能即可与该监控前端的人员进行语音对讲。远程控制终端用户得到对某监控前端的控制权后，可以对该监控前端的云台进行上、下、左、右调整及摄像机镜头变焦、变倍等控制，实现对监控点进行全方位监视。录像终端用户可以随时选择对某一监控前端手动录像，可以分别设置不同时段的定时录像。查询系统录像或本地用户录像的记录文件，选择播放历史录像，备份重要录像文件。3、以太网远程桥接器图像监控中心局域网通过以太网远程桥接器与多个远程监控前端实现双向数据通讯，DH-EW420以太网桥接器具有4个IOZlOOMbase-T接口和4个标准的El接口，提供四路LAN和WAN之间的桥接，实现以太网和广域网数据流的双向转发，可与四个远程监控前端的视频效劳器同时进行数据通讯，实现帧过渡、地址表维护、流量控制等多项功能。第四章系统主要设备DH-500系列远程图像监控系统主要包括以下主要设备:一、DH-NVS2016网络视频效劳器二、DH-CC440云台镜头控制解码器三、DH-AC450报警控制解码器四、DH-EW420以太网远程桥接器一、DH-NVS2016网络视频效劳器1、主要功能特性(1)十六通道视频输入，两通道音频输入，两通道视频输出，一通道音频输出。(2)两路音视频压缩，一路音视频解压缩。(3)内置16*6视频切换矩阵。(4)内置十六画面处理器，十六画面实时显示(25帧/秒)。(5)十六通道独立的运动检测功能，检测窗口分为192个单元，可进行运动区域、速度、灵敏度设置(6)三种网络传输模式：一路视频、双向音频传输；两路视频、双向音频传输；双向音视频传输。(7)多种传输接口：以太网、El等。(8)现场硬盘录像、录像查询回放及远程录像查询功能。(9)RS232串口功能可配置。(10)全隔离RS485接口，配置多种协议，协议可扩充。(11)实现远程云台、镜头及灯光等辅助设备控制。(12)具有128路报警信号输入和64路联动控制输出。(13)OSD菜单显示。(14)三种系统管理方式：可通过面板按钮和监视器进行设备工作参数设定；也可通过RS232串口终端软件进行参数设定；或通过网络远程进行设备管理。6、主要参数指标视频信号：PAL(彩色)/CCIR(黑白)自动选择视频输入：LoV(P-P)75Q不平衡视频输出：LoV(P-p)75C不平衡音频输入：-8dB22K音频输出：-8dB1K视频压缩标准：MPEG-I音频压缩标准：Truespeech8.5EI接口：码率：2048Kbs+50ppm阻抗：75。(不平衡)，120C(平衡)码型：HDB3符合标准:G.703串行口一：RS485串行口二：RS232电源：220V50Hz功率：80W二、DH-CC440云台镜头控制解码器1、功能RS485接口与图像监控主机半双工通讯，接收图像监控主机查询命令，返回设备类型和地址；接收控制命令，进行解码。控制云台上、下、左、右转动。控制摄像机功能设置和镜头的变倍、变焦、变光圈。（4）控制摄像机电源开关和辅助灯光的开关。提供云台和摄像机的工作电源。2、技术指标供电电源：220VAC通讯接口：RS485通讯距离：1200米注：DH-440和DH-441是根据其使用环境分类。DH-441采用进口外壳，具有防雨、防尘、耐高温（80C）的功能，所以一般使用于室外。三、DH-AC450报警控制解码器1、功能RS485接口与图像监控主机半双工通讯，接收图像监控主机查询命令，返回设备类型、地址和状态；接收控制命令，进行解码。最多8个报警信号输入，4个联动控制输出。检测报警状态，控制联动设备的开关。（4）提供烟感、红外等报警探测器的工作电源。四、DH-EW420以太网远程桥接器1、功能（1）提供四路以太网（LAN）和广域网（WAN）之间的桥接，可实现以太网（LAN）和广域网（El口）数据流的双向转发。在局域（LAN）端提供IOBASE（UTPRJ45）接口，可实现帧过渡、地址表维护、流量控制等多项功能。WAN接口端提供标准El接口（BNC）O注：当采用El口传输时，注意内部的跳线75Q不平衡或者120Q平衡，用来对应光端机。内部跳线：拨位开关Ull为75。不平衡，OOOO为120Q平衡。2、技术指标EI接口端:G.703信号收发(CCITTG.703建议)1.AN接口端：IOBASE-T(RJ45UTP)标准接口，符合IEEE802.3/Ethernet标准。第五章系统设计方案根据变电站图像监控系统的要求，结合我公司最新研制生产的DH-500系列远程图像监控系统的实际情况，提出以下设计方案：监控中心监控中心单独组建图像监控局域网，最小配置为一台图像监控系统效劳器、一台以太网交换机、一台以太网/El桥接器、网络解码器组成，可以根据用户需要配置假设干台监控终端。图像数据经由交换机进入电业局现有的MIS网。系统效劳器安装系统管理软件，系统局域网或MlS网内的监控终端安装监控终端软件。前端的图像压缩后通过2M的光纤通道传输到监控中心，经以太网/El桥接器转换后进入MlS网，通过监控中心的网络解码器后在电视墙上显示前端的图像，另外亦可通过终端的客户端软件对前端进行监控控制。变电站前端每个变电站内各配置网络视频效劳器一台，完成图像压缩编码、声音编解码，视频切换等功能；配置相应的摄像设备和报警设备。具体设备清单如下:图像及监控系统参考配置1.监控中心设备清单序号名I称型号数量单位1图像监控系统效劳器DH-NVS201612四路以太网/El桥接器DH-EW4201台3网络交换机STAR-S1924F+1419英寸立式机柜1个5系统软件DH-5001套2.11OKV变电站设备清单序号设备名称型号数量单位1网络视频效劳器DH-NVS20161台2云台镜头控制解码器DH-CC4407台3球机控制解码器DH-CC4422台4报警控制解码器DH-AC4503台5英国视霸32倍连体摄像机SS-810HP7台6索尼固定摄像机SSC-CX18VP2台7红外报警探测器DS8602个8红外对射ABH-1004对9烟感探测器DS-141214个1014寸监视器CH14121台11声光警笛100W1个12壁挂室内云台Y3939W3个13吊装室内云台Y3939C3个14室内摄像机防护罩8只15带云台室外防护罩YA5112-T1个16室外云台支架WS27803只17射灯2个3.220KV变电站设备清单序号设备名称型号数量单位1网络视频效劳器DH-NVS20161台2云台镜头控制解码器DH-CC4407台3球机控制解码器DH-CC4424台4报警控制解码器DH-AC4504台5英国视霸32倍连体摄像机SS-810HP7台6索尼固定摄像机SSC-CX18VP2台7红外报警探测器DS8604个7红外对射ABH-1004对8烟感探测器DS-141220个914寸监视器CH14121台10声光警笛100W1个11壁挂室内云台Y3939W4个12吊装室内云台Y3939C3个13室内摄像机防护罩9只15室外云台支架WS27804只16射灯4个第六章安装测试及验收工程安装（I）卖方人员在设备安装前必须完成对施工现场的勘测，与买方共同制定安装方案。（2）在合同规定的开工一周前，卖方工程人员与买方工程人员一起对设备的施工准备情况实施检查确认。如因买方准备工作不充分,那么开工日期顺延。（3）安装材料按买、卖方确定的职责划分，具体的材料由卖方现场勘测后由买方负责采购。（4）双方按共同制定的工程进度方案实施工程安装,双方工程技术人员应密切合作，协调工程进度。（5）买方需提供各机房内的装机条件和局内及现有其它局之间的测试条件,给卖方人员提供方便。例如：、等。测试验收(1)测试验收是按电力部相关标准并依双方所签合同确定的，设备抵运现场至最终验收前，按下列图所示流程进行。设备安装)(最终验收重新确定试运行时(1)系统测试系统测试人员在卖方人员指导下按卖方所提供的设计进行，并由卖方负责，买方人员参加配合，系统测试时，卖方提供系统测试详细内容，测试方法，必要的仪器及测试指标等，但买方应给卖方的测试提供方便与配合。卖方定期设备安装及系统测试的方案进度、进展情况、遇到的问题及解决的方案通告买方。卖方经仔细严格的测试后，认为稳定性可到达移交要求时，由卖方将测试记录、最新版本软件移交给买方。(2)初步验收初步验收的内容有买、卖方共同确定，初步验收中产生的问题，卖方应及时解决。属于接口方面的问题，买、卖方应相互配合共同解决。(3)割接开通初步验收通过后，即开始做割接准备工作，割接步骤由双方共同确定。割接由买方总指挥，卖方做技术辅助。割接后设备即投入试运行。(4)试运行验收测试在开通运行期间产生的软、硬件故障，各种功能在使用中的效果等，作为测试的内容记录在案。试运行测试不合格，由双方商定重新确定试运行时间并重新做验收测试报告。(5)工程总验收提交合同规定的所有文档资料。第七章技术效劳与售后效劳售后效劳1、DH-500型图像监控系统实行主机免费保修壹年、终身维护，外购设备实行联保。2、公司为用户免费提供今后的软件升级效劳。3、公司为用户免费培训维修人员。技术培训我公司、提供两人一周的维护人员的技术培训，使维护人员能根本处理一般的故障，熟练掌握设备的使用方法和操作规程，培训的主要内容有：(1)系统的根本原理；(2)系统的硬件结构；(3)系统的操作使用；(4)系统常见故障的处理。
