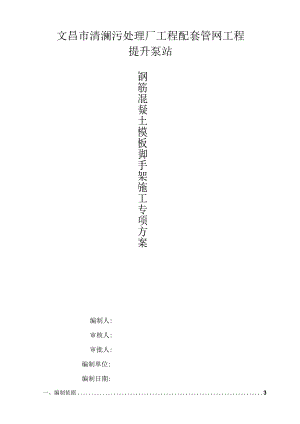

文昌市清澜污处理厂工程配套管网工程提升泵站钢筋混凝土模板脚手架施工专项方案编制人:审核人:审批人:编制单位:编制日期:一、编制依据3二、工程概况3三、施工准备41、生产准备42、技术准备43、施工机具需用量方案和劳动力需用量方案5四、主要工程施工方案61、定位放线62、土方工程63、C15混凝土垫层114、钢筋工程125.施工缝的设置及钢板止水片、防水套管安装196、清水混凝土模板工程207、防水（抗渗）混凝土工程288、脚手架工程349、混凝土养护措施3710、蓄水试验50五、确保工程质量的技术组织措施50六、确保平安生产的技术组织措施56七、工期方案及工期保证措施59八、确保文明施工和环境保护的技术组织措施63九、技术档案的管理65十、特殊季节施工技术组织措施65一、编制依据1、文昌市清清污水处理厂配套管网工程提升泵站施工图由天津市联合环保工程设计设计。2、文昌市清澜污水处理厂配套管网工程提升泵站基坑支护工程施工图设计中国有色金币属工业昆明勘察设计研究院设计。3、工程测量标准(GB5002693)4、建筑地基根底工程施工质量验收标准CGB50202-2002)5、钢筋机械连接通用技术规程(JGJTO7-2003)6、混凝土结构工程施工质量验收标准(GB50204-2002)7、现浇混凝土楼面与屋面板(04G101-4)8 .防水套管(02S404)9 .矩形钢筋混凝土蓄水池(05S804)10 .钢筋混凝土结构预埋件(04G362)二、工程概况本工程地处文昌市清澜镇新港路口，原为椰树林区，地势比拟平坦。水、电、交通比拟方便。11 工程概况；1.1工程名称：文昌市清清污水处理厂工程配套管网工程提升泵站1.1 2建设单位：文昌市水务局1.3 勘察单位：海南水文地质工程地质勘察院1.4 设计单位：天津市联合环保工程设计设计中国有色金币属工业昆明勘察设计研究院设计1.5 施工单位：十一冶建设集团有没有责任公司1.6 监理单位：海南航达工程建设监理质量监督：文昌市质量监督站1.8工程地点：文昌市清澜镇新港路口1.9建设工期：开工日期2015年4月1日、竣工日期2015年9月28日。2、设计概况水池构造：本工程为钢筋混凝土污水池及提升泵站，矩形平面尺寸OmXm),深m。整体结构采用HPB235(0)、HRB335()钢筋、C30S6级抗渗钢筋混凝土浇筑。池底板下C15素混凝土垫层。3、施工部署污水池及提升泵站的施工流程：定位放线一根底土方开挖一验槽一垫层混凝土浇筑一污水池放线一污水池底板、混凝土墙至施工缝钢筋制安一施工缝钢板止水带安装一污水池底板、混凝土墙至施工缝模板制安一污水池底板、混凝土墙至施工缝混凝土浇筑一污水池墙柱至梁、板底钢筋制安一防水套管安装一污水池墙柱至梁、板底模板制安一污水池墙柱至梁、板底混凝土浇筑一污水池梁、顶板钢筋制安一污水池梁、顶板模板制安一污水池梁、顶板混凝土浇筑一混凝土养护、拆模一蓄水试验一土方回填一验收。三、施工准备做好施工现场的“四通一平”工作，即水通、电通、道路通、通讯通及场地平整。搭建好生产、生活设施，落实生产技术准备工作。1、生产准备场地平整使用机械配合人工，以场地地形条件进行平整，场地布置依据平面布置图进行。1.2 临时用电布局施工用电量确定后，根据用电设备的布局，现场采取地下埋设电缆，设置施工现场总配电室和分配电箱，严格按照施工临时用电技术标准JGJ4688标准进行现场布置，详见临时用水电施工方案；1.3 现场用水根据业主指定水源按现场平面布置埋设引至贮水池及其它用水处。临时用水应按照要求安装水表。2、技术准备在接到施工图纸后，工程部和施工组的各级技术人员、质检员、施工员要认真熟悉图纸，技术部门负责组织好图纸会审，发现问题及时反应给总包单位和监理。开工前工程部应组织参与该工程的施工管理人员、技术人员学习相应的标准、技术要求、验收标准，熟悉施工图纸等，并由工程部土建技术人员向施工组进行技术交底，施工组技术员应对各工序的施工人员进行工序技术交底，使参战人员明确质量目标、施工方法、工艺流程、操作标准、验收标准及技术要求，安排技术人员进行施工测量、原材料检测和报验。3、根据施工方案和进度方案的要求，制定施工机具需用量方案和劳动力需用量方案3、主要施工机具需用方案表序号名称规格型号单位数量进场时间1全站仪BTS-6082C台12010.42水准仪DZS3-1台12010.43对讲机KL-468台22010.44钢卷尺50m把15插入式振捣器HZ-50台46平板振动器台17钢筋切断机FGQ-40台22010.48型材切割机J3GA-400型台22010.49钢筋直螺纹滚丝机HGS-40BZx22010.410钢筋弯曲机GW40-1台211电锤ZIC-DC-26台212交流电焊机BX1-400台113平板振动夯实机PZHAB台32010.414木工锯刨机床MB503B台12010.415空气压缩机CWZ÷12010.416砂轮机GT-400台23.2劳动力需用方案见下表劳动力需用方案表序号工种数量进场时间1混凝土工122010.42木工82010.43钢筋工122010.44电工15电焊工26架子工27普工122010.48技术员12010.49施工员12010.4序号工种数量进场时间10质检员111平安员112资料员113材料员1合计5520四、主要工程施工方案1、定位放线落实专人负责制，设一名工程师专责施工放线，配测量工2人。执行一切定位、放线均经自检、专职质检员验收后，报监理工程师、业主代表验收。2、土方工程确定开挖顺序和坡度一放线一沿灰线开挖土方一分层作业开挖一修整槽边一底角清理一检测验收一转下道工序。本工程的建筑位置及方向的定位控制线（桩），标准水平桩及基槽的轴线、灰线，必须经过检验合格，且办完报验手续。施工场地应清理整平，且有排水坡度，挖临时性排水沟。基槽开挖时挖出的土，按要求全部运至甲方指定地点（预留地）。到达标化工地、文明现场的标准。a、挖土方法采取先上后下、逐层开挖，在挖到距坑槽底50OnInl以内时应抄出平线。在基坑四角槽帮钉木檄做出水平标高标志，明确槽底标高。确定槽宽时，应由两端引桩拉轴线，用铅垂法引至坑底，检查坑边尺寸。最后去除土方，修整槽宽铲平槽底。b、开挖基坑不得超过坑底标高，如发生个别地方超挖时，其处理应征得设计人员同意后，才能做地基处理。c、基坑应连续开挖，尽快完成，施工中应防止地面水流入坑内，以免边坡塌方或基土遭到破坏。d、注意天气情况，遇到有雨天气，要采取防雨措施。e、根底坑槽挖至设计标高时，应会同有关单位人员进行检查，对不符合要求的基坑，经处理合格后，进行下套工序施工。d、为确保污水池施工不受雨水的冲刷，沿混凝土垫层外侧每边放出30Omnl的工作面，并沿根底外侧挖排水沟500(300)*30Omm和集水井6800*100Omnb沿污水池四角共设置4个，排水沟向集水井设3%的排水坡度，下雨时及时用水泵排除雨水。排水沟做法见以下图：怨台2tt×40OqS2!m提升泵站支护剖面图4500三C、质量要求：对定位桩、轴线引桩、水准点、龙门板等，挖运土时不得碰撞，不得坐在龙门板上休息。D、根底坑槽土方开挖质量检查标准见下表。项目允许偏差检查数量检验方法主控工程1底面标高0-50基坑每20?取1点，每坑不少于2点；基槽每20延长米取1点，但不少于5点。用水准仪抄测2底面长度、宽度（由设计中心线向两边量）+200-50每20延长米取1点，每边不少于1点。用经纬仪或拉线和尺量检查3边坡设计要求观察或用坡度尺检查般工程1外表平整度2050不少于3点。用2m靠尺和楔形塞尺检查2基底土性设计要求不少于3点。地-4894地质资料和现场土样分析保证工程基底的土质必须符合设计要求，严禁扰动全部检查观察检查和检查验槽记录A、土方回填前应去除坑内积水，淤泥，杂物及大的碎块等，并分层回填夯实，直至满足设计要求，并做好填土试验、隐蔽验收和检查记录。B、所有回填土料，必须按四川石化和设计要求的粒径全部过筛。采用装载机装车、载重汽车运至根底外围，然后由人工运到坑（槽）内，平板振动夯实机、振动冲击夯夯实，分层进行回填。C、回填土优先采用挖出后留置好土，不得使用含有有机杂质、腐植土和淤泥等。土的含水率应控制在最正确含水率。D、虚铺厚度和压实遍数：人工打夯每层铺土厚度200mm,每层夯实遍数3T遍，蛙式打夯机每层铺土厚度200-250mm,每层夯实遍数不少于3遍。打夯时,要一夯压半夯,夯夯相连,行行相连，纵横交叉。密度应符合设计要求的压实度，回填土施工时,不得在地面受荷较大部位接缝,上下层的接缝距离不得小于500mm。E、回土方法a、土方回填由最低局部开始，由一端向另一端自下而上分层铺填，深浅坑相连时,应先分层填深坑，相平后与浅坑全面分层填夯。b、本工程的四周填士,应对称填土夯实。如分段填筑，交接处填成阶梯形。c、蛙式打夯机，两台平行时，其间距不得小于3.Om,在同一夯实路线上，前后间距不得小于10.OmoF、填土工程质量标准项目允许偏差值mm检验方法主控工程1标-50用水准仪抄测2分层压实系数按规定方法一般工程1回填土料设计要求取样检查查或直观鉴别2分层厚度及含水量设计要求用水准仪抄测或抽样检查3外表平整度20用2m靠尺和楔形塞尺检查G、平安要求:a、必须检查工具是否完好，如镐头和镐把、锹头和锹把是否巩固。开挖人员应有足够的间距。b、挖掘土方应自上而下进行，不许采取掏空底脚的方法。在施工过程中，如遇到管线、电缆、流砂等以及发现不能辩别的物品时.，应立即停止工作，待弄清情况及采取措施前方可继续施工。c、在根底坑槽的边缘及土壤的自然坡角范围内不得安设施工机械及通行运输机械，如经计算满足承载能力，方可安设或通行。d、所有人员不应在地坑槽内休息。3、C15混凝土垫层用经纬仪依据地面轴线控制点向下投测，以所投测的线控制细部尺寸，根据污水池根底平面图进行放线，由总包单位及现场监理复核检查后，根据轴线安装模板。模板施工方法为：采用20mm厚多层板，上下边缘用50*100木方加固在模板外侧，支模时，在模板接缝处上面用短板头连接，模板高度100nm1。模板加固，在模板外钉50*100短木方支撑(800),并与钢筋桩固定。模板检查合格后，浇筑C15混凝土垫层并振捣密实,随即用木蟹搓平，等混凝土外表上浮的泌水排除后，进行第二遍木蟹搓平，以防混凝土垫层收缩裂缝，同时用铁抹子将垫层外表抹光。C混凝土结构工程施工质量验收标准(GB50204-2002)技术交底.污水池及提升泵站详图1钢筋、钢板、焊条、焊剂材料准备.焊条烘焙钢筋调直、除锈钢筋焊工考试合格作业条件.焊接试件试验合格模板验收合格保护层垫块制作钢筋下料弯曲-钢筋制作辱钩弯起1.箍筋成型1绑扎、安装钢筋组装焊接，根据钢筋焊接及验收规程(JGJ18A钢筋结构形体的几何尺寸-96)预埋件的位置和标高保护层垫块的设置绑扎).钢筋、钢板的材质合格证焊接试件试验报告隐蔽工程验收记录钢筋安装，配制钢筋的级别、直径、根数和间距根据建筑工程施工质量检验评定标准(GB50300-20Oua钢筋质量根据混凝土结构工程施工质量验收标准(GB-50204-2002)的规定。混凝土结构配筋，采用热轧钢筋，质量必须符合现行国家规定。钢筋出厂必须有钢厂质检部门提供的出厂合格证和说明书，合格证的内容要齐全，结论准确，并有相应印章和标准编号。钢筋进场按复试规定，且见证取样，试验数必须满足要求。b、钢筋加工绑扎等必须进行技术交底。C、材料准备：钢筋、钢板、焊条、焊剂、焊条烘焙等必须到位，符合设计要求。d、作业条件：钢筋焊工必须考试合格焊工。焊接试件试验必须合格。模板验收合格保护层30nun厚垫块制作完毕。a、钢筋加工操作程序污水池钢筋绑扎分三阶段进行。第一阶段底板、混凝土墙至施工缝钢筋绑扎；第二阶段墙柱至梁、板底钢筋绑扎；第三阶段梁、顶板钢筋绑扎。b、钢筋加工制作，采用钢筋作业棚内机械加工，集中下料和配料，按钢筋加工制作的顺序，依据施工图，绘制出各种形状、规格的钢筋加工图，并加以编号，分类堆放。c、钢筋加工质量标准：钢筋制作加工的形状、尺寸必须符合设计要求。钢筋加工的允许偏差，应符合下表的规定。钢筋加工的允许偏差（mm）项目允许偏差受力钢筋顺长度方向全长的净尺寸±10弯起钢筋的弯起位置±20钢筋加工前，应先行调直，使无局部弯折，调直钢筋时，应符合以下规定。采用冷拉方法调直钢筋时，I级钢筋的冷拉率不宜大于4%；II级钢筋的冷拉率不宜大于l%o钢筋的弯钩或弯折应符合以下规定。I级钢筋末端弯钩要求项目技术要求备注钢筋末端弯钩180圆弧弯曲直径D平直局部长度43dII级钢筋末端弯折要求项目技术要求备注钢筋末端弯钩90'或135'圆弧弯曲直径D<4d平直局部长度应符合设计要求箍筋弯钩应135'Od、钢筋接头焊接接头。接头形式，直径N16的纵向钢筋，采用直螺纹机械连接。工艺及质量验收应符合钢筋机械连接通用技术规程(JGJTO7-2003)的规定。钢筋焊接绑扎接头应符合混凝土结构工程施工质量验收标准(GB-50204-2002)的规定。钢筋搭接及绑条焊焊接接头。接头不宜设置在梁端。柱端的箍筋加密区范围内，接头应相互错开，接头中心至接头中心长度为钢筋直径的35倍，且不小于500mm。接头的受力钢筋截面面积占受力钢筋总截面面积的50%,但不宜超过50%。底板钢筋绑扎安装A、用色笔从中间向两边划出底板钢筋纵横分挡标志，摆下层钢筋，先下后上，摆放钢筋宜从中间向两边顺序进行。B、进行下层钢筋绑扎。双向受力的钢筋相交点均应绑扎，单向受力钢筋，靠底板四周(含坑槽)外围两行相交点全部绑扎，中间局部的相交点可相隔交错绑扎。绑扎方法宜采用一面顺扣，适当加一些十字花扣。一面顺扣绑扎，相邻点进丝扣方向应转90°,即相邻绑扎扣成八字形，十字梅花扣Im左右加一个为宜。以防止松扣和位移。钢筋为圆钢时，弯钩应朝上。C、在绑扎底板下层钢筋的同时，应将墙、柱的伸入底板局部竖筋按设计要求分档摆放并绑扎固定牢靠，分层浇筑彼时，墙的横筋在高出碎面上至少应绑扎一根，柱的箍筋至少绑扎一道。D、绑扎保护层垫块，宜一平方米一块，绑在纵横筋交点下面。E、摆放钢筋支架，支架的间距应根据上层钢筋直径和密度计算确定，一定用钢筋或型钢制作，间距不宜大于2m。摆上层两个方向的定位钢筋，在定位钢筋上用色笔划出分档标志，然后穿放纵向（下面）钢筋，再放横向（上面）钢筋，绑扎方法同下层。上层钢筋使用圆钢时弯钩应朝下。F、底板上下层钢筋有接头时,应按不超过25%的要求错开。其位置和搭接长度均应符合设计或施工验收标准要求。接头方法，一般有绑扎接头、对焊接头。采用绑扎接头时，应在钢筋接头的两端和中间用铅丝扎牢。本工程采用绑扎接头，上下层马凳用14钢筋800*800,马凳钢筋长度为（150+上下层钢筋间距）*2+100。墙柱钢筋绑扎安装A、清扫、划（弹）线。凡要划（弹）线的地方都必须清扫干净，以后才能进行划G单）线。在底板上或浇出的墙上划G单）出墙的中（轴）线或边线。B、立定位钢筋和绑扎钢筋。先立2-4根竖筋,在下部和齐胸处各绑一根横筋定位，竖筋固定时应吊线，竖筋下部接头应搭接绑扎牢或焊牢。然后在竖筋上划好横筋分档标志，在定位横筋上划好竖筋分档标志，按分档标志摆放、绑扎其余竖筋，最后绑扎其余横筋。双排钢筋的墙体，先绑扎靠已立模板一侧的钢筋。墙体钢筋应逐点绑扎，绑扎方法宜用一面顺扣，相邻点进丝方向要变换90°,即相邻点绑扎扣成八字形。每隔IIn左右应加一个缠扣。C、竖筋与伸出筋（插铁）接头应错开，其位置和搭接长度应符合设计或施工验收标准要求。D、双排钢筋之间应绑扎拉筋或支撑,其间距宜保持Im左右,相互错开排列。E、在双排钢筋外侧绑扎保护层垫块或卡塑料卡环，以保证保护层的厚度。保护层块每k一块为宜，交错排列。F、设计要求加筋的洞口，竖筋要用线锤吊线，横筋要水平，斜筋应先找中点和角度，均应按设计要求位置绑扎。G、转角处的斜筋，穿插绑扎，位置要准确。H、各种伸出钢筋，应按设计要求设置，为保证其位置准确，应临时加筋固定。I、配合其他工种安装预埋铁管件，预留洞口，其位置、标高均应符合设计要求。J、各节点的抗震构造钢筋及其锚固长度和弯钩应按设计要求进行绑扎。顶板钢筋绑扎安装当顶板有不同标高时，钢筋绑扎安装应先低后高，有梁时，先梁后板。A、清扫模板上的垃圾,如刨花、碎木块、电线管头等杂物,核查模板尺寸。B、弹（划）线。用墨线或粉笔在模板上弹（划）好主筋和分布筋的间距。C、摆放下层钢筋。先摆受力筋，后放分布筋，预埋件、线管、预留孔及时配合。D、绑扎同底板。E、垫保护层垫块，加钢筋支架（凳），上下层马凳用12钢筋800*800,马莞钢筋长度为（150+上下层钢筋间距）*2÷100,并和上下层钢筋绑扎联成整体，以保证上层钢筋的位置。F、负弯矩钢筋，要每个扣绑扎。G、上层墙柱的插筋在绑扎下层筋时应按设计要求插入绑牢，并在出碎面上加绑一根钢筋或一个钢箍，以保证插筋的位置不位移。H、采用圆钢时，下层钢筋弯钩要朝上，上层钢筋弯钩要朝下，墙柱插铁靠边时，弯钩背朝模板，弯钩与模板成90。，角筋弯钩位于角的平分线。钢筋保护层的控制方法钢筋保护层的控制，采用1:2水泥砂浆制作成小方块，其厚度分别为15、25、30mm,用于构件侧面的带有铁丝，以便扎在钢筋外侧，对双层钢筋网用钢筋撑脚（板），钢筋拉钩及点焊（墙），以确保钢筋不变形和在构件中位置准确。4.6质量检验钢筋绑扎安装完毕，经“三检”合格后报请监理、业主代表验收，其允许偏差应符合标准规定，并填写隐蔽工程记录。钢筋翻样钢筋放样时，应做到理解设计意图、设计特殊规定，下料要同时满足图纸要求、标准规定，对主次梁的摆法，钢筋的搭接顺序，在下料单中标注清楚。强化交底，强化过程控制钢筋绑扎前必须进行统一的技术质量交底，施工过程中，质检人员应全面检查，尤其是钢筋接头摆放，在绑扎过程中必须逐一检查。墙、柱钢筋位置控制墙、柱、梁钢筋绑扎均必须搭设支架，保证钢筋不变形。墙、柱为保证不滑移需采取点焊，根底钢筋在垫层上划线定位。钢筋保护层控制A、底板钢筋保护层采用50X50X30细石碎预制块斜坡处垫块予制块制作时加插18号铁丝。B、柱、墙钢筋垫块严格按标准设置，支模时专题验收，支模严禁敲箍，封模时质检人员要逐一检查。C、柱头、墙头钢筋保护位置控制采取点焊固定。4.8钢筋的绑扎与安装要符合混凝土结构工程施工质量验收标准(GB-50204-2002)的规定。a、钢筋的绑扎应符合以下要求：钢筋的交叉点应采用22#铁丝扎牢，双向受力的钢筋，必须全部扎牢，梁与柱的箍筋，应与受力钢筋垂直设置。b、绑扎网及绑扎骨架外型尺寸的允许偏差(mm)项目允许偏差网的长宽±10网眼尺寸±20骨架的宽及高±5骨架的长±10箍筋间距±20受力钢筋间距±10排距±5C、受拉钢筋绑扎!接头的搭接长度钢筋类型混凝土强度等级C25C30I级钢筋30d25dII级钢筋d2540d35d11级钢筋2545d40dd、安装钢筋时，配制的钢筋级别、直径、根数和间距均应符合设计要求。绑扎钢筋网和钢筋骨架，不得有变形，松脱和开焊。钢筋位置应符合下表:钢筋位置的允许偏差（mm）序号项目允许偏差（mm）1受力钢筋的排距+52钢筋弯起点位置203箍筋、横向钢筋间距绑扎骨架±204焊接预埋件中心线位置5水平高差+3、05受力钢筋保护层根底±10柱、梁±5板、墙、±3a、常见质量通病分析钢筋制作组装成型骨料几何尺寸不正确，导致入模难或保护层过厚。组装成型骨架弯折、歪斜、扭曲变形严重。主筋位移，钢筋组装时位置不准确，或连接点绑扎不牢，绑扣松脱、钢筋固定不牢等，造成主筋位移。成型后的钢筋骨架箍筋间距不等，这主要是箍筋安装时没有严格安施工图尺寸安装，配制尺寸不准，或组装不牢和松动，导致箍筋位移而造成。双层钢筋网片的上层网片位置移动。主要原因是：钢筋网片固定方法不妥，或绑扎不牢，施工时外力冲击碰撞，使网片位移。组装钢筋弯钩反向。主要原因是操作者不按规程操作，导致钢筋弯钩方向朝外。b、钢筋安装质量通病控制措施钢筋骨架组装必须按设计几何尺寸控制形体尺寸。配筋下料和制作、加工尺寸必须准确，钢筋组装前应按图纸中标注的尺寸检查配筋尺寸，放置的位置，不准确的必须调正直至准确为止，组装牢固，严禁有松动和变形现象。钢筋的配制应合理地进行备料组合，确保接头错开，控制同一区段内接头数，接头的数量不能超出标准的规定。箍筋弯钩的角度和平直长度必须符合设计和标准的规定，组装时应严格控制间距尺寸，开口应错开，绑扎牢固，严禁有松动和位移现象。露筋的预控，骨架成型的几何尺寸必须准确，对结构受力主筋安装应牢固，整体性好，严禁产生位移，垫块的放置数量应满足要求。防止双层钢筋位移，可制作钢筋支架，将上、下网片绑在一起形成整体。（B钢筋弯钩方向：柱的纵向钢筋弯钩应朝向柱心；板内钢筋弯钩应朝上，（如双层钢筋时，上层钢筋弯钩朝下）；根底钢筋网中钢筋弯钩应朝上。5.施工缝的设置及钢板止水片、防水套管安装5.1墙壁施工缝设置在底板向上500mm处，设400高5钢板止水片。5.2施工缝处置：施工新混凝土前，先将混凝土处松动石子及残留混凝土清理干净,并洒水湿润，浇筑混凝土前，铺一层同强度砂浆，以利结合。5.3施工缝型式如以下图：5.4钢板止水片固定时按固定详图预以固定。首先在套管位置墙两侧竖向钢筋上各焊一根600mm20钢筋，钢筋上皮为防水套管底标高，将防水套管按平面尺寸位置准确定位，用60Omm长中20钢筋把防水套管其余三面两端焊牢固定。模板工程是混凝土结构工程的重要组成局部。模板及其支架必须具有足够的强度、刚度和稳定性，并能可靠地承受钢筋和混凝土的自重和侧压力以及施工荷载，确保工程结构和构件形体几何尺寸和相互位置的正确性。同时，还应装拆简单，便于钢筋绑扎、安装和混凝土浇筑、养护等要求，根据不同的部位选用不同形式的模板以及钢木支撑，钢扣件。模板工程施工工艺流程控制程序，详见图C混凝土结构工程施工质量验收标准（GB50204-2002）污水池及提升泵站详图l技术交前 期 工 作材料、支撑件、卡具隔离剂_模板设计数据（承载力、刚度和稳定性）根底承载力满足施工荷载要求一作业条件排水措施雨期施工技术措施L垫层底板支架安装一A立柱及池壁厂号板安装f模板安装支撑管件预埋件1._预留孔_位置准确标高、中心线、垂直度压缩变形或弹性挠度A模板撤除（应在混凝土强度能保证不受损坏的情况下进行）一模板设计资料f材料f预埋件和预留孔洞模板安装的几何尺寸建筑工程施工质量检验评定标准（GB50300-2001）a、模板材料选用20mm厚多层胶合板。模板的配制要符合结构尺寸，而且不能有压弯变形，应平整、方正，并装后的接缝不能漏水泥浆。b、模板的支撑和固定材料选用048XXlOOnUn、100X10OnlIn木方，其材料的质量要符合国家现行技术标准的规定，钢管、木方如弯曲变形的不得使用。c、隔离剂（脱模剂），隔离剂要选用能保证模板和混凝土顺利脱模，且保证混凝土外表光滑，棱角不掉，不影响抹灰质量的材料作为隔离剂。a>必须满足水池结构的稳定性和平安性要求，保证水池的结构形体、几何尺寸和相互位置的准确性。b、 具有足够的承载力，刚性和可靠地承受自重、浇筑混凝土及其施工荷载。c、 构造简单，装拆方便，满足钢筋安装，混凝土的浇筑、养护工艺要求。d、 立柱048X3.5mm钢管竖向固定柱子和池壁及搭设浇筑混凝土架子。e、 斜撑，IoOXlOOnIln木方和048X3.5mm钢管支撑柱子和池壁。f、 模板成型卡具，用于柱子和梁。a、 垫层模板：垫层厚度为100mIn,模板采用50X10Omln木方，沿垫层边线设置，方木支撑在基坑壁上。b、 池底及池壁模板：底板厚度为80Onlm500mm,底板顶皮标高-和m。底板与池壁、池壁与池壁呈八字形。底板与池壁剖面如图：池壁与池壁直角平面如图:×2.44m,20mm厚多层胶合板，50X10Omin木方做竖楞C木方均经压刨找平），048X3.5mm钢管做横楞，014mm60Omm对拉止水螺栓和钢管斜支撑加固。池壁模板内竖楞50X10OnIm木方间距20Onm1,外横楞用2根048X3.5mm钢管间距60Omln布置，池壁采用014mm对拉止水螺栓布置间距60OnInh与3形扣件配套使用，在其上、中、下部各加一排048X3.5Inm钢管斜撑，间距60Omnb上下排交错布置，斜撑将力传至预埋在底板025锚筋上。详见以下图X 1000X0300 I2Q居熊C30、S6B±800 IIioo模板拚接处此龙骨用M8螺栓600锁死，防止模板拚缝处搓台。详见以下图50 × IoOmm木方IOOX IOOmm 木方M8螺栓嫡00模板拚缝处理为了保证整体池壁模板刚度和稳定性，另沿高度方向设三四道抛地斜撑,从而形成了整套的池壁模板体系，池壁的排模和支撑。d、柱模板柱模板采用20mm厚多层胶合板，制作整体模板，竖楞采用50×100mm木方，木方均经压刨找平，每20Onlm一道，柱箍采用048X3.5mm钢管，每400mm一道，最底一层距地面300mmo其板块与板块竖向接缝处理，做成企口式拚接，然后加柱箍、支撑体系将柱固定。支撑采用048X3.5mm钢管刚性支撑。详见以下图48X3.5钢管400e、Ll梁模板梁的底模与侧模均采用20mm厚多层胶合板，主龙骨采用IoOXloOmm600单面刨光方木，次龙骨选用50X100Inln600双面刨光方木。梁侧模、梁底模按图纸尺寸在木工棚加工，用汽车运至作业面组合拚装。然后加横楞并利用支撑体系将梁两侧夹紧。简图如下：6. 5板、梁及支撑体系a、梁、顶板支撑系统为碗扣式满堂脚手架，立管间距为100Omm,水平管间距为1000mm,本工程梁底、梁侧模均采用20mm厚多层胶合板，侧模、底模用50X100mm间距20Omm木方做通长背楞，100XloOmm木方作梁底排木，间距600mm。b、梁模加固完毕后，即可支设楼板模板。楼板模板用20mm厚多层胶合板，主龙骨采用100XlOoInIn木方，间距为60OmlTb次龙骨选用50X10Omm木方，间距为200Innb支撑均采用可调节顶托。a、模板加工要求：柱、梁的模板加工必须满足截面尺寸，两对角线误差小于Imnb尺寸过大的模板需进行刨边，否那么禁止使用。次龙骨必须双面刨光，主龙骨至少单面刨光。翘曲、变形的方木不得作为龙骨使用。b、模板加工管理模板加工完毕后必须经过经理部技术人员质检人员验收合格前方可使用。对于周转使用的多层板，如果有飞边、破损模板必须切掉破损局部然后刷封边漆加以利用。模板安装程序污水池模板安装分三阶段进行。第一阶段底板、混凝土墙至施工缝模板安装；第二阶段墙柱至梁、板底模板安装；第三阶段梁、顶板模板安装。a、一般要求应根据污水池及提升泵站详图，技术交底等资料，包括标高、轴线、备好施工用料及所需要安装的预埋件、预留孔洞等，并遵照模板设计进行。模板安装要与钢筋绑扎，水电等有关专业工种、埋设套管等施工密切配合。模板安装前的准备工作 向施工班组进行模板工程技术交底。 安装前，检查所有预埋件安装必须符合设计要求。 模板定位基准工作，即进行中心线、梁柱位置的放线和标高抄测。 模板在木工棚加工，应做好编号（编号依据施工安装顺序编排）工作，并按顺序用汽车运输到作业面，防止碰撞。模板应涂刷隔离剂，在涂刷时，不得沾污钢筋和混凝土接槎处。b、模板安装要求按模板配模设计循序拚装，要自下而上进行，以保证模板系统的稳定性。模板安装要考虑拆模方便，应在不撤除底模和支架的情况下能够先撤除侧模和平板底模。如梁的侧模包住底模，下面龙骨包住侧模。配件必须装插牢固。支柱和斜撑下的支承面应平整坚实，并要加设垫块。预埋件等必须位置准确，安装牢固。支柱水平撑与剪刀撑，应连接牢靠，宜采用整根管件，接头应错开设置，搭接长度不小于200mm,柱、梁模板采用柱箍和梁卡具作支撑件，并用对拉螺栓固定。模板竖向和纵向方木楞）要互相垂直，保证模板直接承受和传递荷载。模板安装允许偏差及检验方法序号工程允许偏差（mm）检查方法1根底轴线位移5尺量检查2柱、墙、梁轴线位移3尺量检查3标高+2-5用水准仪或拉线和尺量检查4根底截面尺寸±10尺量检查5柱、墙、梁截面尺寸+2-5尺量检查6每层垂直度3线坠或2m托线板检查7相邻两板外表上下差1用直尺和尺量检查8外表平整度3用2m靠尺和塞尺检查9预埋件中心线位移3拉线尺量检查10预埋管预留孔中心线位移3拉线尺量检查11预埋螺栓中心线位移2拉线尺量检查12预埋螺栓外漏长度+10、0拉线尺量检查13预留洞口中心线位移10拉线尺量检查14预留洞口截面内部尺寸+10、0拉线尺量检查a、现浇结构混凝土的模板及其支架撤除时的混凝土强度，应符合设计要求：侧模：在混凝土强度能保证外表及凌角不因撤除模板而破坏后，方可撤除。底模：在混凝土强度符合以下条件时，方可撤除。结构类型结构跨度(m)按设计的混凝土强度标准值的百分率计板>2、W875%梁875%悬臂构件100%b、在同样养护条件混凝土强度到达LOmPa后,先松动穿池壁螺栓，再松开地脚螺栓，使模板与池壁脱开。脱开困难时，可用撬棍在模板底模撬动，严禁在上口撬、晃动或用大锤砸模板。c、当混凝土强度到达规定要求后，撤除模板及支架应遵守以下规定：先撤除侧模，然后对已撤除侧模的结构及其支撑结构进行检查，确认无影响结构性能的缺陷和支撑有足够的承载力前方可撤除承重模板和支架。撤除模板的顺序和方法：先支后拆，后支先拆，先拆非承重模板，后拆承重模板。一般先撤除埋入混凝土结构的连接件，放松卡具，使模板和混凝土脱离，进行模板撤除，防止混凝土受损伤和损坏模板。拆下的模板必须及时清理干净，并维修和涂擦隔离剂，以备待用。7防水(抗渗)混凝土工程A、池的主要建筑功能是污水储水池。B、主要设计要求，C30S6级抗渗钢筋混凝土，是水池施工的质量控制重点。C、整表达浇钢筋混凝土,池壁设一道施工缝，施工缝采用橡胶止水带或钢板止水带做防水措施，水池分二次浇筑完成。D、不同一般水池，结构复杂，且池内设提升泵根底。E、模板制作和安装要求清水混凝土施工工艺。F、池壁上有刚性防水套管预埋，而且池壁只30Omm厚，是该工程抗渗不漏的施工难点，处理不好，及易出现漏水现象。I混凝土结构工程施工质量验收标准(GB50204-2002)污水池及提升泵站详图1L技术交民i水泥、粗细骨料材料准备一A外加剂配合比模板内清理洁净-浇水湿润作业条件一»一配制用的计量衡器校正准确模板和钢筋安装和验收合格施保护层垫块制作和易性坍落度厂混凝土配制一A保水性工(水灰比)粘聚性混凝土的输送r密实性*浇筑混凝土一匀质性f施工缝的留置验混凝土试件制作(标养)养护1.原材料收一配合比J试件标养28d的测试值混凝土结构工程施工质量验收标准(GB50204-2002)建筑工程施工质量检验评定标准(GB50300-2001)a、熟悉混凝土结构工程施工质量验收标准(GB50204-2002)和污水池及提升泵站详图。b、编制施工技术交底并向施工班组进行交底。 池底板及止水带高度1/2的浇筑水池分为二次浇筑。第一次是池底和止水板高度1/2,第二次是止水板高度1/2到池壁顶。浇筑方向，从水池的一端平行向另一端对称进行浇筑。用高频插入式振捣棒振捣密实。 柱子浇筑柱的规格尺寸分为350X35Omnb高度为4.5m,采用一次浇筑。柱与梁的施工缝设置梁底标高。用高频插入式振捣棒振捣密实。 梁、板混凝土浇筑。梁的尺寸是250X800mm,应先浇梁混凝土到板底标高时，梁和挑板一起浇筑。浇筑方向应沿梁高度成阶梯形，随阶梯形的不断延长，那么可连续向前推进，倾倒混凝土的方向与浇筑方向相反。浇筑
