15-8号线风水电四标预验收回复2017.10.17.docx

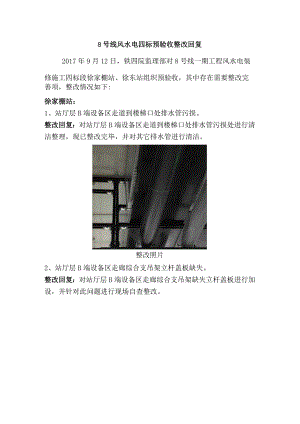

8号线风水电四标预验收整改回复2017年9月12日，铁四院监理部对8号线一期工程风水电装修施工四标段徐家棚站、徐东站组织预验收，其中存在需要整改完善项，整改情况如下:徐家棚站：1、站厅层B端设备区走道到楼梯口处排水管污损。整改回复：对站厅层B端设备区走道到楼梯口处排水管污损处进行清洁整理，现已整改完毕，并对其它排水管进行清洁。整改照片2、站厅层B端设备区走廊综合支吊架立杆盖板缺失。整改回复：对站厅层B端设备区走廊综合支吊架缺失立杆盖板进行加设，并针对此问题进行现场自查整改。整改照片3、站厅层B端风机机房风管立管没有设置独立固定支架。整改回复：对站厅层B端风机机房风管立管加设独立固定支架，并自查全站风管立管是否缺失固定支架。整改照片4、站厅层B端机房各个系统没有标识区别。整改回复：对站厅层B端机房各系统标识进行喷涂标识，现已完成整改。整改照片5、站厅层B端机房配电箱内部封堵不足，桥架盖板缺失。整改回复：对站厅层B端机房配电箱内部封堵不足处进行防火泥封堵，桥架盖板缺失处进行整改加设。整改照片6、B端站厅层到设备层楼梯，左边墙面污损严重。整改回复：对B端站厅层到设备层楼梯左边墙面污损严重处，联系土建进行堵漏钢筋头处理，并对此处进行抹灰收边，后进行刮白乳胶漆完善。7、B端各关键设备用房接地未与环路联接,接地检测未做。整改回复：已对B端各关键设备用房接地与环路进行联接,并进行接地检测测试。整改照片8、设备区走道，空调机房门口上方保温棉不严密，有外漏情况。整改回复:对设备区走道，空调机房上方保温棉外漏处进行返工处理,现已整改完毕，并针对此问题进行站内自查整改。整改照片9、设备区离壁墙未开检修口。整改回复：对设备区离壁墙进行检修孔开设，并安装检修门。整改照片10、40OV房间、环控电控室、照明配电室门框接地不规范。整改回复：对40OV房间、环控电控室、照明配电室门框接地不规范处，按验收规范要求进行返工整改处理，现已完成整改，并准对此问题进行站内门框接地自查整改。整改照片11、400V房间、废水泵房孔洞盖板缺失。整改回复：对40OV房间、废水泵房孔洞盖板已加设。整改照片12、主废泵房及其他多处排水管与安装支架之间无橡胶垫。整改回复：对主废泵房排水管与安装支架之间未加橡胶垫处进行整改加设橡胶垫，现已完成整改；整改照片13、站台层照明配电室上方，风管开了孔，但不见嵌入风口。整改回复：对站台层照明配电室上方风管已整改，现已嵌入风口。整改照片14、设备区各个房间，风管的支吊架歪斜,需调整。整改回复：以准对此类问题进行站内设备区各个房间内的风管支吊架进行自查，现已逐步完成整改。整改照片15、站台层疏散指示灯存在面板破损。整改回复：对站台层疏散指示灯破损处已进行更换。整改照片徐东站：1.A端空调机房挂墙配电箱存在封堵不严密和缺失情况。整改回复：对A端空调机房挂墙配电箱封堵不严实处进行重新封堵,并检查其它配电箱封堵是否缺失不密实，对其整改完善。整改照片2、A端空调机房空调水保温存在破损情况。整改回复：对A端空调机房空调水保温处进行返工整改处理，现已整改完毕，并对其它部位进行自查整改。整改照片3、A端设备区走道开关线盒损坏。整改回复：已对A端设备区走道开关线盒损坏处进行更换。整改照片4、A端照明配电室门和门扇接地不规范。整改回复：对A端照明配电室门和门扇接地不规范处进行返工处理,现已按规范要求完成接地。整改照片5、A端废水泵房孔洞盖板缺失。整改回复：已对A端废水泵房孔洞盖板进行加设。整改照片6、A端和B端离壁墙未开检修口。整改回复：对A端和B端离壁墙进行检修孔开设，并安装检修门。整改照片7、B端会议交接班室多联机下引口位置和吊顶龙骨冲突。整改回复：对B端会议交接班室多联机下引口与龙骨冲突位置进行现场查看，针对此处龙骨进行调整，并对调整处进行加固处理。整改照片8、B端空调机房风管立管防晃架和风管插条存在冲突情况。整改回复：对B端空调机房风管立管防晃架和风管插条冲突处进行调整，现已完成整改。整改照片9、B端环控电控室门框未接地，上方支吊架未做扁钢接地。整改回复：对B端环控电控室门框未接地处进行接地安装，支吊架接地扁钢现场已完成安装；整改照片10、B端设备区走道地砖破损，需更换。整改回复：对B端设备区走道破损处地砖进行拆除重新更换，现已完成整改。整改照片二.4标预验收设计问题汇总1 .徐家棚、徐东站部分尺寸较小防火阀独立支吊架缺失;整改回复：对徐家棚、徐东站部分尺寸较小防火阀缺失独立支吊架处进行加设，现已完成整改，并对站内防火阀支吊架进行自查整改。整改照片2 .徐家棚、徐东站吊顶房间内排查风管、桥架等防火封堵，为避免产生串烟现象不要有遗漏。整改回复：为避免后期产生串烟现象，现已安排专人对徐家棚、徐东站内吊顶房间内风管、桥架等各处穿墙防火封堵进行逐一排查整改。3、核查徐家棚、徐东站气灭房间泄压口是否被风管、桥架遮挡。整改回复：针对次问题对徐家棚、徐东站内气灭房间泄压口逐一核查是否与风管、桥架、吊顶冲突，对冲突处积极与气灭单位沟通协调，使其进行位置调整整改。4、徐家棚、徐东站空调系统静压箱与门子架搭接部位加橡胶垫并做好保温，避免冷桥现象；整改回复：现已对徐家棚、徐东站空调系统静压箱与门子架搭接部位进行加设橡胶垫片，并进行保温处理。整改照片5、徐家棚站风机盘管冷凝水管安装时要注意找坡并做放水试验。整改回复：项目技术人员对站内进行风机盘管冷凝水管安装时提前进行技术交底指导，需对冷凝水管找坡处理，并进行放水试验，达到排水要求。(7)所有空调机组冷凝水必须保温，必须保温且就近接入厕所或排水沟，应保证冷潦水管以不小于1%的坡度坡向地漏或室外排水沟。为防止排水管路下垂，应每隔Im设置悬吊杆，冷凝水管安装作业结束后，应检查排水是否顺利排出。技术交底要求6 .核查徐家棚站内土建结构渗水、漏水部位并积极和土建沟通整改。整改回复：针对徐家棚站内渗水、漏水部位，项目工程部对全站设备区进行逐个检查，制作站内渗水清单明细，积极与土建沟通协调进行整改处理。徐东、徐家栩液（漏）水位置统U明细2017.10.101.设备YC战八线楼梯33'34/A'B.渗水位置清单明细7 .徐家棚疏散指示灯，按人流方向顺序清理。整改回复：根据站内疏散出入口位置，现场对徐家棚站内疏散指示灯指示方向进行了重新梳理，无出现指示方向错误。8 .徐家棚、徐东站变电所照明灯具安装高度2.8m,高压柜柜体高度为2.7m.因考虑检修空间及安全问题，设计将下发联系单将灯具整体安装高度提高至3.3m.整改回复：灯具整体安装高度已提高至3.3m。整改照片三.4标预验收运营问题汇总一、徐家棚站1、冷水机房大KT过滤网破损。整改回复：对机房KT破损过滤网已联系厂家进行更换修复，现场已整改完毕，并对其它KT进行现场逐一排查。整改照片2、KT基座过小。整改回复：对站内KT基础定位不精确位置进行现场整改，现已整改完毕。整改照片3.冷水机房内风管穿墙处防火阀无检修空间。整改回复：经检查，现场检修空间满足要求，且我方按图施工。现场照片4、A端负三层屏蔽门设备及管理室。出风口在设备正上方。整改回复：对A端负三层屏蔽门设备及管理室内出风口风管进行相应位置调整，使风口偏移设备至旁边，避免出风口直对设备。整改照片5 .A端负二层风井设备房内，穿墙风管未封堵。整改回复：对A端负二层风井内穿墙风管处进行封堵完善，现已整改完毕，并对站内穿墙风管封堵进行逐一排查整改。整改照片6 .负三层A端右线下行站台层DN65冷冻水管管件混用。整改回复：已对站内所有冷冻水管管件进行逐一排查，现已完成整改。整改照片二、徐东站1 .徐东站冷冻水管部分卡箍之间未设置支吊架，且部分卡箍采用排污用管卡箍，未采用消防水管卡箍。注：根据通风与空调工程施工质量验收规范中第9.3.6条规定水平管的任两个卡箍之间必须设置支、吊架。”整改回复：对站内冷冻水管未设置支吊架处进行支吊架增设；另采用了排污卡箍更换为消防管卡箍，现已完成整改。整改照片2 .站厅部分大风管吊架稀疏。建议加密吊架，保证风管稳固。整改回复：现场对站内大风管吊架进行，对吊架较为稀疏处进行增设吊架，使其保证风管稳固。整改照片3 .B端管理用房风机盘管有下沿出风口，无下沿回风口及过滤网。若不装下沿回风口，将造成回风都是吊顶之上的风。整改回复：对管理用房风机盘管的下沿出风口进行了加设过滤网，并对现场进行逐一排查整改，现已整改完毕。整改照片4 .大里程左线屏蔽门控制室内风管出风口在设备上方，设备需增加接水盘。整改回复：现场已进行此处风管位置调整，使其风口避开设备位置，现已完成整改。整改照片5 .A端端门内靠近屏蔽门位置轨顶部分风口有垃圾石块吊挂，对行车还是存在影响。整改回复：现场已通知土建单位（十四局）进行整改。监理单位：施工单位：铁四院（湖北）工程监理中铁四局集团有限公司地铁8号线咨询有限公司机电工程四标项目经理部2017年9月17日
